曲面造型便携音频扬声器结构设计

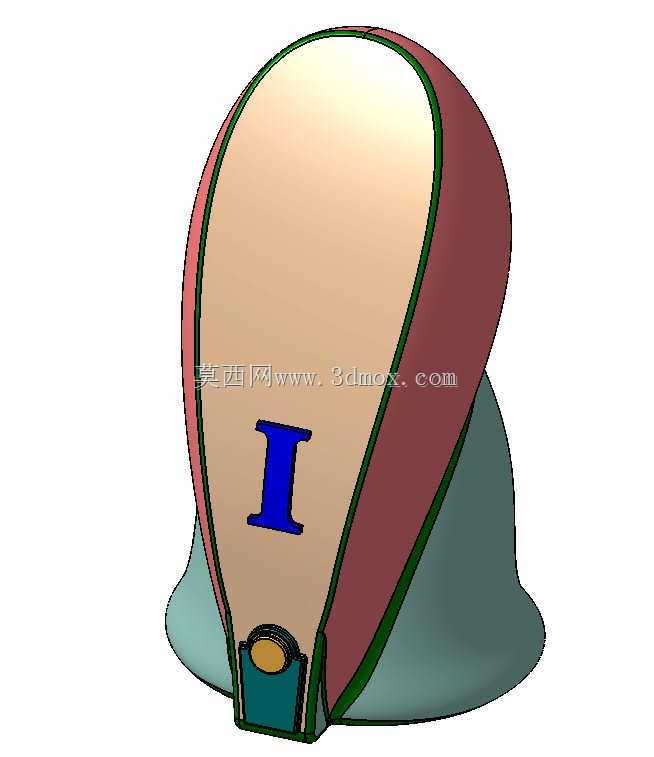

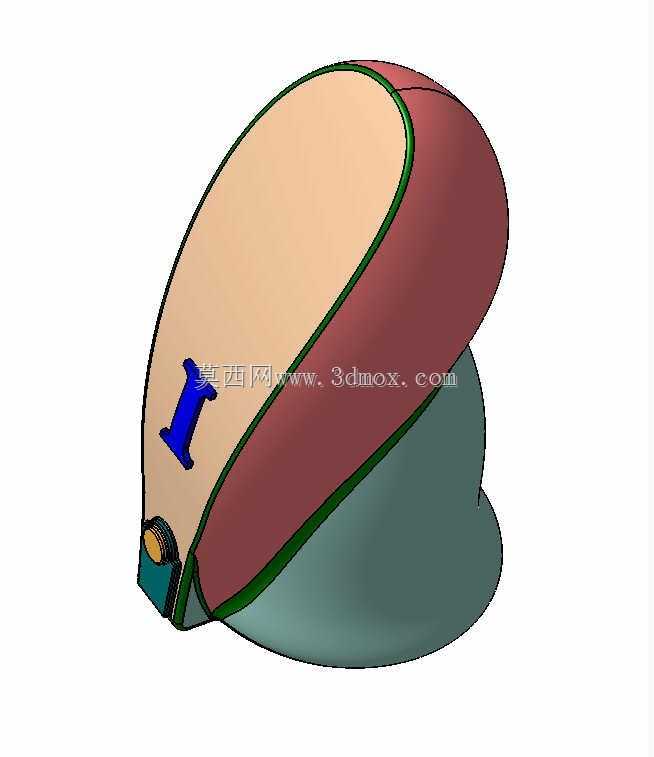

　　在消费类电声产品的结构开发流程里，这类曲面造型的便携音频扬声器，核心应用场景覆盖个人随身音频外放、桌面近场听音、小型户外休闲场景的音频输出，区别于传统方正造型的桌面音箱，这类贴合人体工学的弧面结构，首先要平衡声学腔体容积与手持握持的触感需求。从实际功能落地来看，扬声器的发声单元被安置在弧面腔体的正面区域，曲面的外壳结构并非单纯为了外观造型，其渐变的壁厚设计能够减少腔体内的驻波反射，避免平直壳壁带来的声染色问题，同时外壳的分模线沿着曲面的曲率走向布置，既能够隐藏注塑生产的合模痕迹，也能让上下壳体的卡扣装配受力更均匀，减少长期使用后的壳体松脱风险。

　　设计这类曲面结构时，首先要确定的是发声单元的安装基准面，不能为了追求外观弧度随意偏移单元的安装角度，否则会导致声轴偏离使用者的听音高度，直接影响高频响应的指向性。整个腔体的内部容积是根据所选全频单元的TS参数推算得出，曲面外壳的每一段弧度调整，都要同步核算内部净容积的变化，避免容积偏差导致低频下潜不足或者低频浑浊的问题。外壳侧面预留的接线端口位置，做了内凹的沉台设计，既能够保护插头在插拔时不会磕碰壳体边缘，也能让线材弯折时留出足够的避让空间，避免线材外皮长期弯折破损。

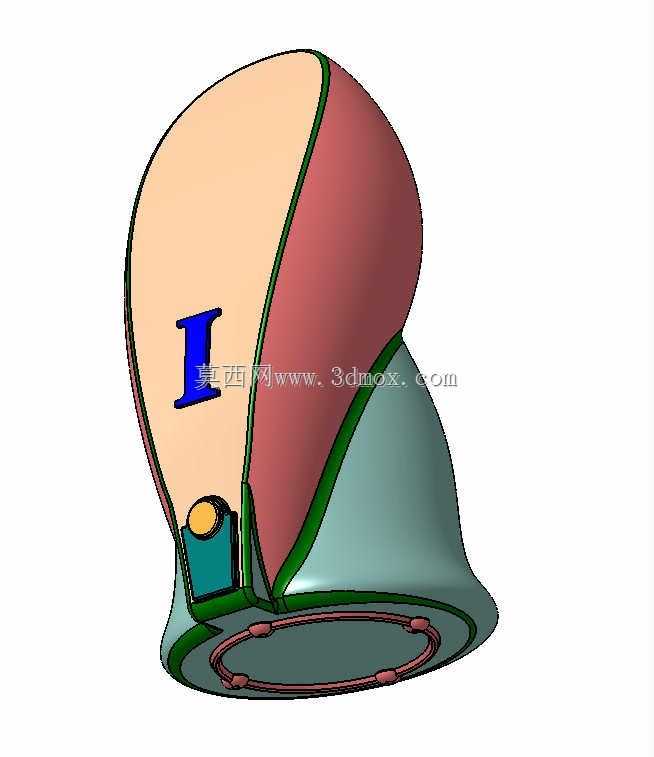

　　从安装边界来看，这类扬声器的底部做了小面积的平面支撑区域，配合曲面的重心后移设计，放置在桌面时能够保持稳定，不会因为弧面造型出现晃动，支撑面的位置避开了腔体内部的低音增强通道，不会遮挡倒相孔的气流进出，保证低频输出的顺畅。手持握持的区域对应壳体的中下部，该区域的曲面曲率贴合手掌自然弯曲的弧度，表面做了细微的磨砂纹理处理，既能够增加握持时的摩擦力，也能减少注塑表面的缩水痕迹。壳体的壁厚从边缘的1.8mm渐变到单元安装位的2.5mm，单元安装位的加厚结构能够减少发声时的壳体谐振，避免多余的震动杂音，边缘的薄壁厚设计能够减轻整体重量，提升便携使用的体验。

　　在曲面建模的实操过程中，这类产品是非常典型的G2连续曲面练习案例，建模时需要先搭建主体的曲率控制线，不能直接用拉伸或者旋转命令生成基础实体，否则后续调整曲面弧度时会出现曲率断层，分模线的位置要提前在草绘阶段就规划好，沿着曲面的曲率极值线布置，这样注塑生产时模具的脱模斜度能够均匀分布，不会出现倒扣结构增加模具复杂度。内部的腔体分隔筋位要顺着曲面的走向布置，筋位的厚度控制在壳体壁厚的0.6倍，避免筋位背面出现外观缩痕，同时筋位的高度要刚好顶住内部的PCB板和单元支架，不需要额外打胶就能固定内部元器件，减少装配工序的复杂度。

　　实际选型参考时，这类曲面结构的扬声器适合搭配1.5-2英寸的全频发声单元，整体的外形尺寸控制在手掌可握持的范围内，高度不超过120mm，最大宽度不超过100mm，放置在桌面时占用的空间不到一个水杯的面积，既能够满足日常近场听音的音量需求，也不会过多占用桌面使用空间。壳体的材质通常选用ABS或者PC+ABS合金，既能够保证曲面结构的抗冲击强度，也能在表面做各类纹理或者喷涂处理，适配不同的外观风格需求。出声孔的位置布置在曲面的正面区域，开孔的总面积按照单元有效振动面积的15%设置，开孔的边缘做了倒角处理，减少气流通过时的风噪，同时开孔的排布顺着曲面的弧度走向，不会破坏整体外观的流畅性。
