扭矩臂锻造成型工装模具结构设计

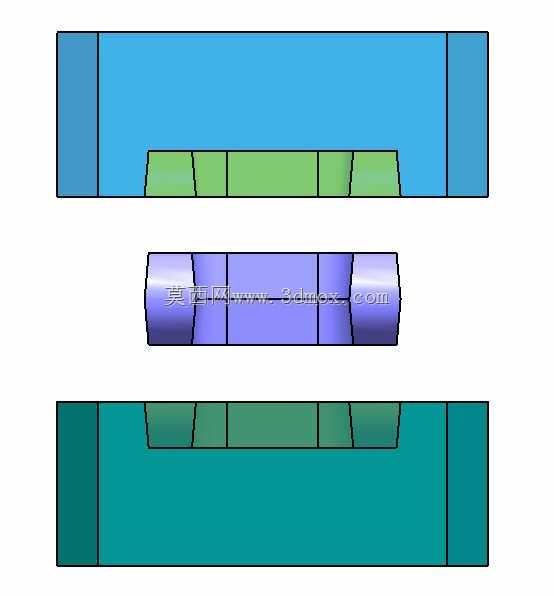

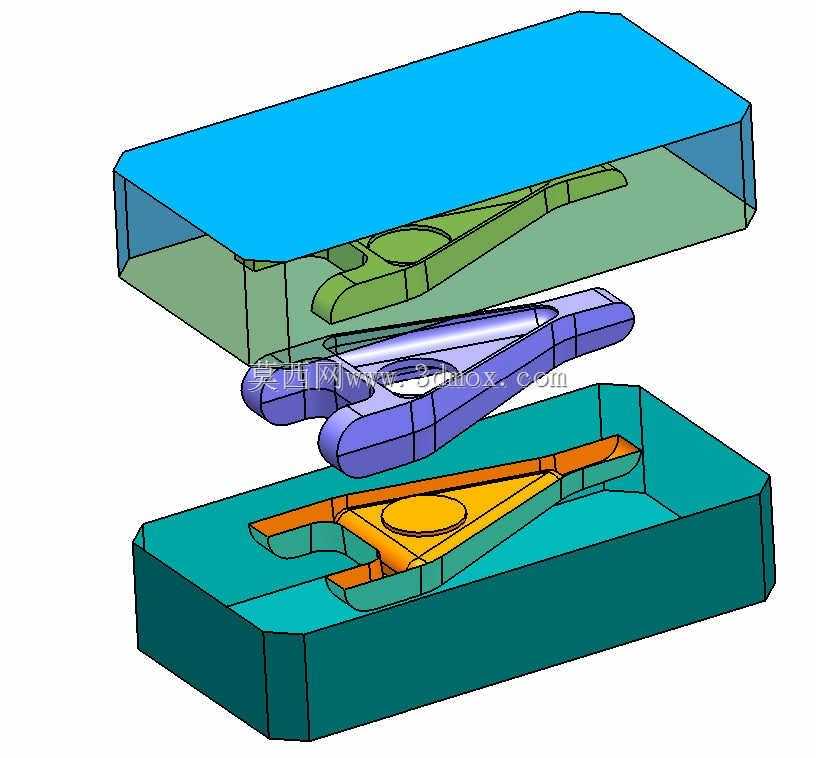

　　在重型机械传动系统的扭矩传递部件生产环节，扭矩臂作为承受交变扭转载荷、缓冲传动冲击的核心受力件，其锻件内部金属流线连续性、成型尺寸一致性直接决定部件服役寿命，而配套的锻模设计是决定锻件成型质量的核心工装。这套锻模采用上下模对合的开式模膛结构，模膛主体完全匹配扭矩臂的异形截面轮廓，在模膛两端设置了宽度均匀的飞边槽结构，锻造过程中多余金属会被挤入飞边槽形成横向阻力，迫使金属充分填充模膛的各个转角区域，避免锻件出现缺肉、折叠等成型缺陷，飞边结构也能在终锻完成后通过切边工序快速去除，不会影响锻件最终尺寸精度。

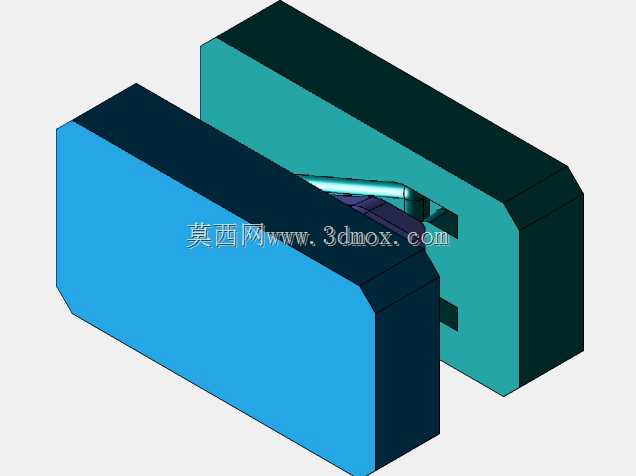

　　从实际生产适配性来看，这套锻模的安装基准面设置在上下模的外侧平直端面，可直接适配常用的模锻压力机滑块与工作台装夹槽，模体整体采用矩形块式结构，无需额外制作复杂的模架转接结构，换模时只需对齐基准面压紧压板即可完成装夹，能有效缩短生产线换模调试时间。模膛的入模端做了1.5度的拔模斜度处理，对应扭矩臂的圆柱段过渡区域做了渐变圆弧过渡，既可以降低锻件成型后的脱模阻力，也能避免金属在模膛转角处形成涡流折叠，保证锻件内部金属流线沿扭矩臂的受力方向连续分布，匹配部件承受交变扭转载荷的受力特性。

　　在模膛的尺寸设计上，充分考虑了热锻过程中金属的热胀冷缩量，模膛各截面尺寸按照常用结构钢的热膨胀系数预留了收缩余量，终锻成型后的锻件冷却至室温时，尺寸刚好落在后续机加工的余量公差范围内，无需额外补焊或修整。上下模的合模定位依靠模体两端的止口结构实现，合模时止口的配合间隙控制在0.1mm以内，可避免锻造过程中上下模错移导致的锻件错差问题，保证扭矩臂两侧对称面的形位公差符合设计要求。模膛表面的粗糙度要求控制在Ra1.6以下，减少金属流动过程中的摩擦阻力，同时也能降低锻件表面的氧化皮粘附，减少后续抛丸清理的工作量。

　　从生产场景适配来看，这套锻模既可以用于小批量的扭矩臂样件试制，也能适配中等批量的量产生产线，模体材料选用常用的热作模具钢，经淬火回火处理后模膛表面硬度满足热锻工况的耐磨、抗热疲劳要求，正常生产工况下可完成数千件锻件的成型作业。在模膛的易磨损区域，也就是扭矩臂受力最大的变截面位置，模体做了局部加厚处理，可在模膛出现磨损后通过补焊、重新铣削模膛的方式修复模具，延长整套工装的使用寿命，降低生产环节的工装成本。设计过程中还充分考虑了锻造过程中的排气问题，在模膛的最深转角处设置了微小的排气孔，避免金属填充过程中模膛内残留空气形成气穴，导致锻件表面出现凹坑缺陷。
