塑料零件注塑成型型芯型腔结构设计

　　这套结构针对小型盒体类塑料零件的注塑生产需求设计，核心是完成成型部分的型芯与型腔拆分提取，直接服务于注塑模具的加工与装配环节。日常消费电子、小型通讯配件的外壳类塑料件生产中，这类带内部隔层、外侧包覆结构的零件很常见，成型时需要精准拆分内外成型面，避免出现倒扣拉伤、壁厚不均的问题，这套结构的拆分逻辑完全适配这类带多层内部筋位的盒状零件生产。

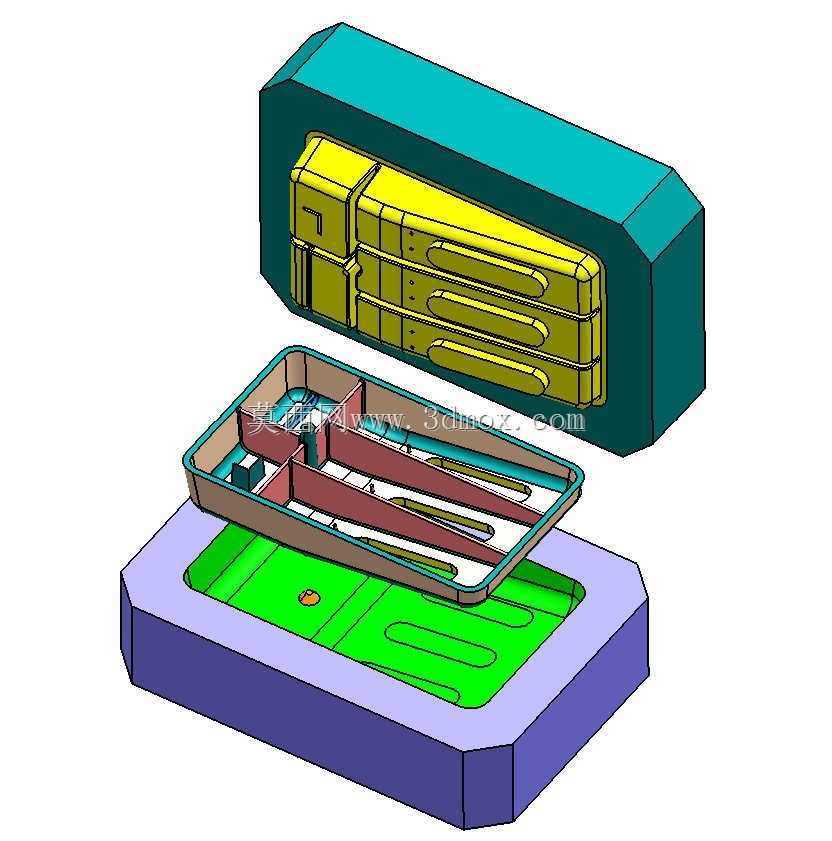

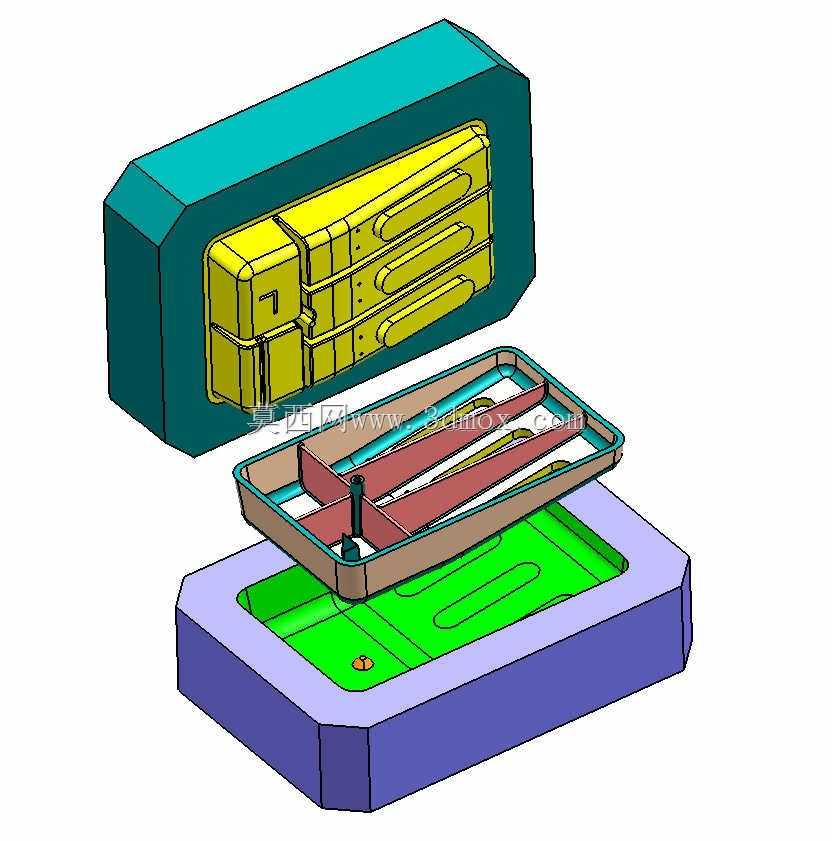

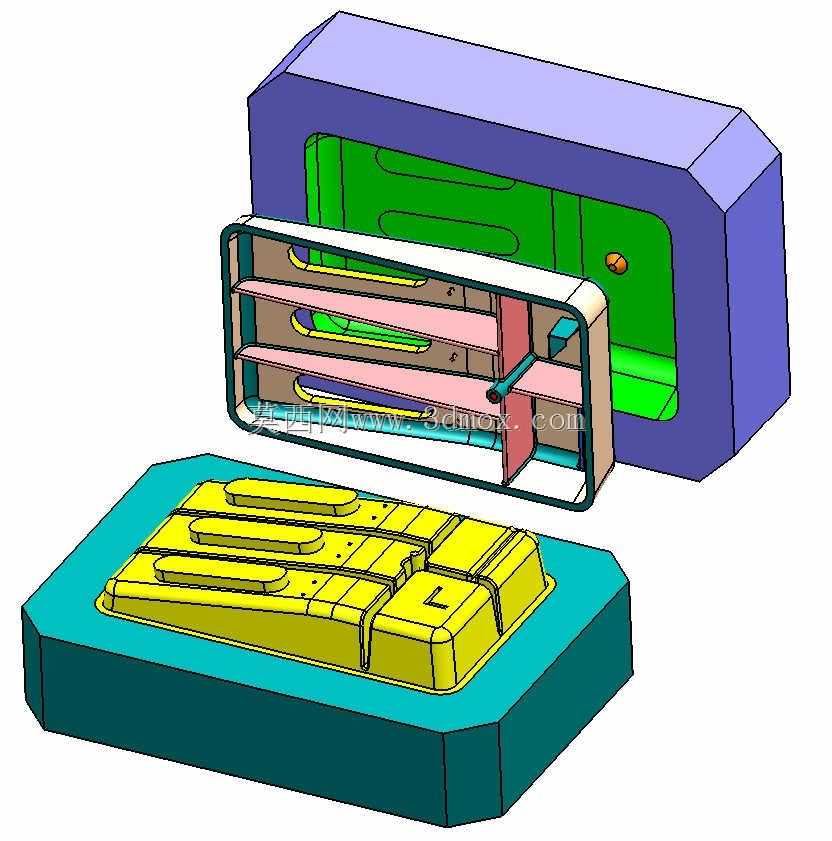

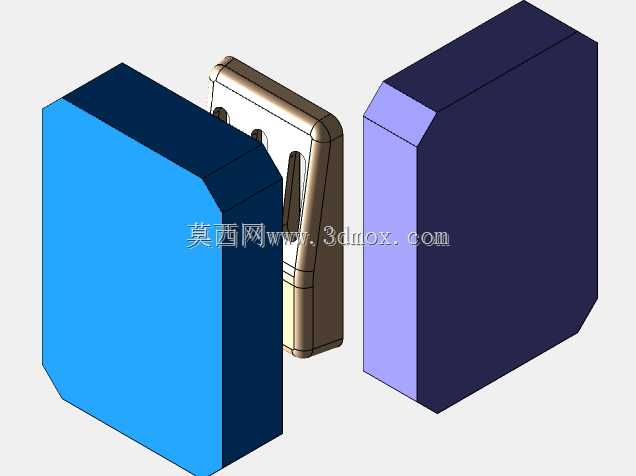

　　从实际生产用途来看，拆分后的型芯对应零件的内部成型区域，型腔对应零件的外表面成型区域，两者合模后形成的封闭空腔就是熔融塑料填充的型腔空间。设计时优先考虑了成型后的脱模顺畅性，型芯部分的所有筋位凸起都做了符合脱模要求的拔模斜度，对应零件内部的三层平行隔层结构，型芯上的凸起筋位边缘都做了微小圆角过渡，既避免注塑时应力集中导致的填充缺陷，也能减少脱模时零件内壁被刮花的概率。型腔部分的内表面对应零件的外轮廓，外侧的直边结构做了轻微的出模斜度，靠近分型面的位置做了适配封胶的贴合面，保证合模时不会出现飞边溢料的问题。

　　设计思路上没有采用整体式的型腔型芯结构，而是针对零件内部的狭长隔层做了拆分考量，对应中间层的成型部分做了独立的镶件结构预留，后续生产中如果狭长筋位出现磨损或者排气不良的问题，可以单独更换镶件，不需要整体报废型芯或者型腔，能大幅降低模具的维护成本。分型面的选择选在了零件外侧的最大轮廓位置，这个位置的分型痕迹会留在零件的侧边接缝处，不会影响零件上下表面的外观质量，同时合模时的贴合面是平面，加工难度低，配模时的研配工作量更小。

　　从安装边界来看，整套型芯型腔的外围尺寸适配常规的150吨级注塑机模架安装空间，型芯底部做了标准的模架贴合台阶，能直接固定在动模侧的模框内，对应的冷却水道预留位置距离成型面的距离保持在15mm左右，既保证冷却效率，也避免水道距离成型面过近导致的壁厚强度不足问题。型腔部分固定在定模侧，浇口位置预留在了零件侧边的非外观区域，采用侧浇口进料的方式，熔融塑料进入型腔后能顺着内部筋位的走向均匀填充，避免出现熔接痕、缺胶的问题。

　　实际生产验证层面，这套结构的排气槽预留都做在了分型面的边缘位置，对应零件内部隔层的末端位置也做了微型排气镶件的安装位，能快速排出填充时型腔内的空气，避免零件内部出现气泡、烧焦的缺陷。顶出位置的预留对应在零件内部筋位的交叉位置，顶杆的端面和型芯表面齐平，顶出时受力均匀，不会让零件出现顶白、顶变形的问题。所有成型面的粗糙度要求都按照塑料件外观件的标准设定，外表面的型腔面抛光到镜面级别，型芯的内表面抛光到合适的粗糙度，既保证脱模顺畅，也能让零件内壁达到对应的装配精度要求。针对零件上的小型定位柱结构，型芯上对应的小型凸起做了更高的硬度处理预留，后续加工时可以采用镶硬钢的方式，避免长期生产中细小柱位被磨损撞弯，提升整套模具的使用寿命。
