符合ATX标准的PC机箱显卡位3D打印背板

项目分类:通讯工具类 发布时间:2022-06-28 ID:663399
  • 符合ATX标准的PC机箱显卡位3D打印背板

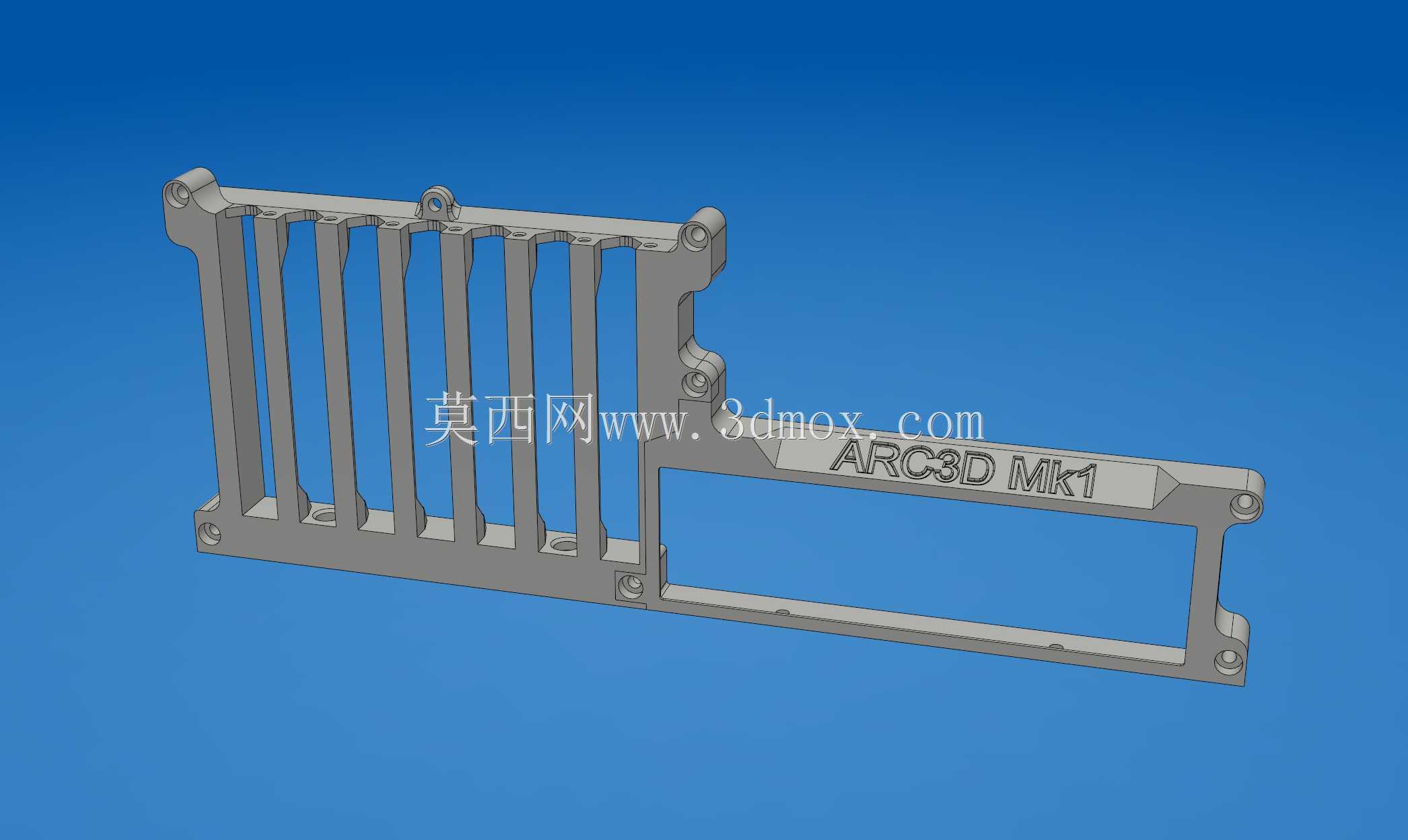

  这款结构件是针对标准ATX架构台式机机箱设计的PCIe扩展位替换背板,主要适配常规立式ATX机箱尾部的扩展槽区域,解决原装金属挡板拆装易变形、定制化扩展需求无法匹配的问题,可直接通过3D打印制作完成小批量定制或个人改装使用。从实际装机场景来看,常规ATX机箱尾部预留7个标准PCIe扩展槽位,原装挡板多为一次性冲压铁皮,拆卸后无法重复利用,当用户安装多显卡、自定义扩展卡、水冷穿板接头时,原装挡板的预留孔位无法匹配非标配件,容易出现缝隙过大、防尘失效、板卡固定不稳的问题,这款3D打印背板就是针对这类改装场景设计的替换结构件。结构设计上,主体采用格栅式镂空布局,左侧对应7个标准PCIe槽位的区域做了等距竖向加强筋,筋条宽度控制在3mm,

  既保证了槽位之间的结构强度,避免打印件长期使用出现翘曲变形,又预留了足够的通风间隙,不阻挡扩展卡的尾部出风,不会影响机箱内部的散热风道。右侧的下沉式矩形镂空区域,是针对双槽或三槽厚度显卡的尾部避让设计,边缘做了1.5mm的圆角过渡,避免打印过程中出现应力集中导致的层间开裂,同时镂空区域的边缘预留了2mm的止口,可匹配防尘网或定制亚克力挡板的安装,满足不同用户的封闭或开放散热需求。安装边界完全遵循ATX机箱的标准尺寸规范,整体长度匹配机箱尾部扩展区的总宽度,上下两侧的安装孔位完全对应机箱原装挡板的固定螺柱位置,孔位做了0.2mm的公差补偿,适配FDM打印的收缩率,无需二次打磨即可直接对位安装,每个安装孔位都做了沉头设计,

  螺丝锁紧后表面平整,不会突出影响侧板安装。安装耳的位置做了加厚处理,厚度达到4mm,比主体筋条厚1mm,避免反复拆装螺丝时出现柱体断裂的问题,每个固定点都做了三角加强筋连接主体框架,提升整体抗扭强度。从实际使用的功能特性来看,这款背板除了基础的板卡固定作用,格栅结构还能辅助梳理机箱尾部的气流,避免热风在扩展卡区域紊流淤积,相比原装全封闭铁皮挡板,通风效率提升明显,尤其适合多显卡并联的工作站机箱使用。材质适配方面,结构设计充分考虑了3D打印的工艺特性,所有悬空位置都做了45度以内的倒角,无需添加支撑即可完成打印,减少后期处理的工作量,打印层厚设置在0.2mm时即可获得足够的结构强度,使用PLA、PETG、

  ABS等常见3D打印耗材都能制作,其中PETG材质的抗冲击性和耐温性更适合机箱内部的长期使用环境,可承受显卡尾部排出的热风温度,不会出现软化变形的问题。设计过程中也充分考虑了不同机箱的公差适配问题,所有和机箱接触的边缘都做了0.3mm的间隙补偿,避免因为机箱钣金加工的公差导致背板无法装入,板卡固定的位置预留了标准的M3螺丝孔位,和原装挡板的固定规格完全一致,用户无需更换螺丝即可直接使用原有配件完成安装。针对部分用户的自定义需求,格栅区域的筋条可以根据实际使用的扩展卡接口位置进行局部裁剪,不会影响整体结构的稳定性,右侧的镂空区域也可以根据自身安装的冷排、接线端子等配件调整开孔形状,基础框架的结构强度足够支撑局部修改后的使用需求。
