乐幻索尔LX-15D大扭矩数字伺服舵机

　　这款数字伺服执行单元的三维数模，在做桌面级仿生机器人、小型机械臂关节、教育类创客设备的结构选型时参考性很强，很多做双足行走机器人、多自由度机械爪、云台俯仰结构的工程师，在前期布局阶段都会优先参考这类标准舵机的安装边界，避免后期结构干涉。从实际应用场景来看，这类17kg/cm扭矩级别的舵机，覆盖了绝大多数小型自动化执行机构的需求，既可以用在教育机器人的关节转动部位，承担肢体摆动、关节锁止的动作输出，也能适配小型自动化设备的工位切换、挡板开合、物料拨取这类需要精准角度控制的工位，甚至在一些航模、车模的转向、舵面控制场景里也能稳定工作，相比普通模拟舵机，它的位置保持精度更高，抗负载扰动的能力更强，不会因为外力小幅干扰就出现角度偏移。

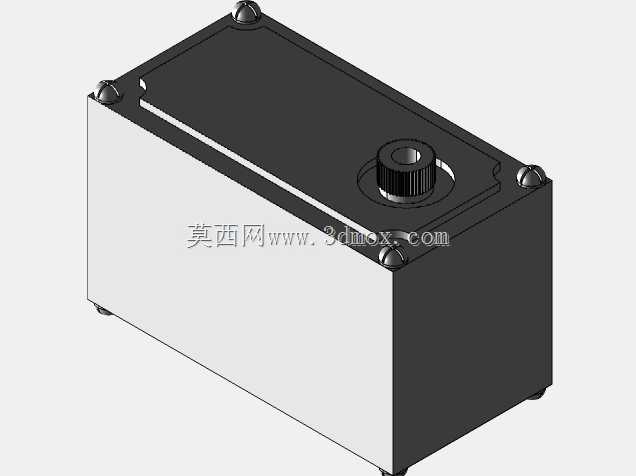

　　从结构设计思路来看，整个舵机采用方正的盒式壳体布局，上盖与下壳通过四角的紧固螺丝实现密封连接，这种布局的好处是安装时的定位基准非常好做，壳体的两个相邻垂直面都可以作为安装贴合面，不需要额外做复杂的定位凸台，结构件上只要开出对应尺寸的沉槽或者安装孔位，就能实现快速装配。输出轴布置在壳体上盖的偏心位置，轴端采用标准的齿形输出结构，能够兼容市面上绝大多数标准舵机摇臂、舵盘，不需要单独定制传动连接件，这一点在做通用化结构设计的时候非常友好，能大幅减少非标零件的加工量。壳体边角做了小尺寸的倒角处理，既避免了装配时锐边划手的问题，也能在多舵机紧凑排布的时候，减少相邻部件之间的边角干涉，给布线留出微小的余量空间。

　　从安装边界和尺寸参数来看，数模完整还原了实体舵机的所有装配特征，壳体的长宽高尺寸符合通用大扭矩舵机的安装孔距标准，底部和侧面的安装孔位位置、孔径大小都和实物完全一致，输出轴的伸出长度、齿形规格、轴径尺寸都做了1:1的还原，工程师在做结构设计的时候，可以直接把这个数模导入装配体里做干涉检查，不需要反复测量实物尺寸。壳体侧面没有突出的接线结构，接线端从壳体尾部引出，在做紧凑布局的时候，只需要在安装结构的对应位置留出接线过孔或者走线槽即可，不会因为侧面突出的接头占用额外的安装空间。上盖的输出轴周围做了下沉的凸台结构，既能提升输出轴部位的结构强度，避免大扭矩输出时上盖出现形变，也能给摇臂的安装提供定位基准，保证摇臂安装后的转动平面和壳体表面平行，减少转动时的侧向力矩。

　　从功能特性的还原来看，数模里保留了舵机内部传动结构的安装空间，壳体内部的腔体尺寸完全匹配对应的齿轮组、驱动板、直流电机的布局，工程师如果需要做舵机的改装、二次开发，比如加装角度传感器、更换大扭矩电机，也可以直接参考这个数模的内部腔体尺寸做零件适配，不需要拆开实物测量。壳体的壁厚设计也符合工程实际，既保证了足够的结构强度，在17kg/cm的额定扭矩输出下不会出现壳体开裂、螺丝孔滑牙的问题，也不会因为壁厚过大导致整体重量超标，影响移动机器人的负载能力。四角的紧固螺丝采用沉头设计，安装后螺丝头不会突出壳体表面，在做嵌入式安装的时候，整个舵机可以完全嵌入结构件的沉槽里，表面和结构件齐平，整体外观更加整洁，也不会因为突出的螺丝头和周边部件产生刮擦。

　　在实际做结构设计的时候，参考这类精准的舵机数模，能大幅减少前期打样的迭代次数，很多新手工程师在做舵机安装结构的时候，经常会忽略输出轴的转动行程空间，导致摇臂转动时碰到周边的结构件，或者安装孔位的位置偏差导致舵机装不进去，这个数模完整还原了摇臂在0度、90度、180度等常用角度下的转动边界，在装配体里直接做干涉检查就能提前发现问题。另外，舵机的重量分布也在数模里做了对应体现，重心位置靠近壳体中心偏下的位置，在做机械臂关节、机器人腿部结构的动力学仿真的时候，也能得到更贴近实际的仿真结果，避免因为重心估算错误导致的力矩选型偏差。
