实践建模用带出线连接器伺服电机结构

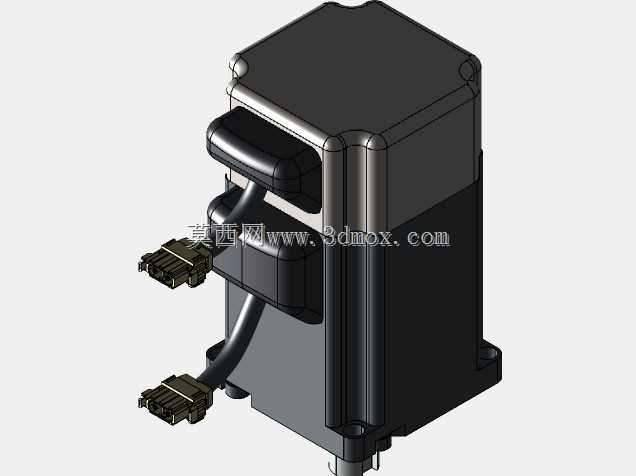

　　这款伺服电机的建模完全贴合实际工业应用的安装与接线需求，在做结构设计时，首先考虑的是自动化产线、小型数控设备、机器人关节这类对安装空间、接线可靠性有明确要求的场景。实际设备调试中，不少伺服电机因为出线方向固定、连接器外露无防护，很容易在设备走线时出现线缆弯折疲劳、接头磕碰损坏的问题，这个模型在建模时特意还原了侧置双出线的结构，两个连接器都做了卡扣式的快插结构建模，线缆根部做了防弯折的应力释放凸台，和实际量产伺服的出线防护结构完全一致，能给做设备布线设计的工程师提供准确的干涉检查参考。从安装边界来看，模型还原了方形法兰底座的安装孔位，四个沉头孔的位置、底座凸台的高度都按照常用小功率伺服的实际尺寸做了等比例还原，

　　机壳部分的散热筋做了圆弧过渡处理，既还原了实际压铸壳体的工艺特征，也能让工程师在做设备布局时准确核算电机与周边钣金、走线槽的安全间隙，不会出现建模时预留空间足够、实际装配时干涉的问题。设计思路上没有做过度的外观简化，机壳顶部的接线盒盖板、侧面的编码器出线与动力出线的区分结构、底座的定位止口都做了细节还原，做设备选型校核时，可以直接把这个模型导入装配体，核对电机轴伸长度与联轴器的匹配度，检查电机尾部编码器部分是否会和设备后壁的走线架冲突。实际应用里这类小功率伺服常用来做传送带驱动、点位定位的工装夹具动力，模型还原的连接器朝向是侧出90度的结构，相比直出连接器的款式，能节省电机轴向的安装空间，适合设备内部空间局促的布局场景，

　　建模时也保留了机壳表面的拔模斜度，和实际压铸成型的零件特征一致，不会出现理想化建模导致的工艺可行性误判。做三维建模练习时，这个模型的曲面过渡、安装孔位的同轴度要求、不同部件的装配约束关系，也能很好地练习复杂壳体类零件的建模逻辑，理解工业驱动部件从功能需求到结构落地的设计逻辑，避免建模只做外观不考虑实际装配、接线、维护的问题。
