3M中号快锁式呼吸器面罩外壳扫描结构

　　本次呈现的面罩外壳结构，源自对市售成熟款3M中号快锁式呼吸面罩的实体逆向扫描作业成果，整个建模过程优先还原面罩与面部贴合的核心密封区域形态，也就是日常使用中接触面部的硅胶边缘轮廓，这部分曲面的还原精度直接决定了面罩佩戴后的气密性表现，毕竟呼吸防护类产品的核心失效点大多集中在贴合缝隙的泄漏问题上。

　　从实际应用场景来看，这类面罩外壳主要适配工业粉尘作业环境、日常公共卫生防护场景、低浓度有害气体环境下的呼吸防护需求，外壳作为整个面罩的承载基体，需要同时兼顾面部贴合的柔顺性、滤材组件的安装可靠性、佩戴时的受力均匀性多重要求。扫描作业时特意拆除了原厂配置的输入阀与输出阀组件，目的是获取阀座安装位的完整边界尺寸，方便后续使用者基于这个基础模型做二次开发，比如定制适配特殊滤毒盒的转接结构，或者针对特定脸型修改贴合边缘的曲面弧度，甚至直接通过3D打印制作个性化定制的面罩主体，解决通用款面罩对部分高颧骨、宽下颌脸型贴合不佳的问题。

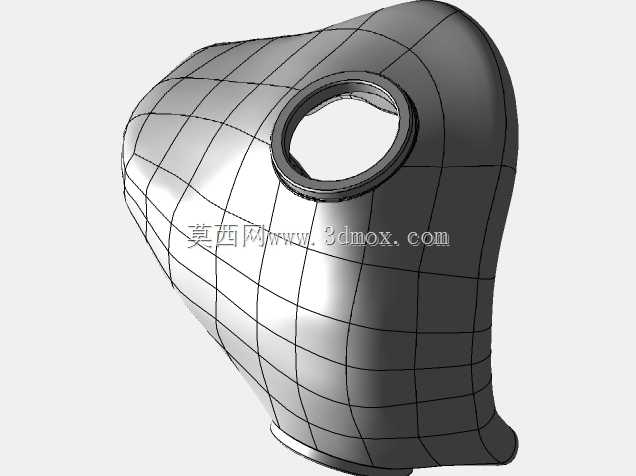

　　结构设计上，外壳整体采用符合人体面部曲面的流线型造型，正面预留的圆形安装位是快锁结构的核心配合区域，这个位置的环形凸台尺寸经过扫描还原后，和原厂快锁滤盒的卡扣间隙控制在0.2mm以内，既可以保证安装时的旋入顺畅度，又能避免配合过松导致的使用中脱落问题。外壳的曲面网格划分遵循面部受力分布逻辑，鼻梁位置的曲面做了内收弧度处理，对应佩戴时鼻梁处的压紧密封需求，下颌位置的曲面做了延伸包裹设计，覆盖下巴区域的同时不会对颈部活动造成干涉，侧面的曲面过渡平滑，没有突兀的棱角，避免佩戴时对面部皮肤造成压痕。

　　安装边界方面，整个外壳的边缘厚度根据不同区域的受力情况做了差异化设计，贴合面部的密封边厚度控制在1.8mm，既可以保证硅胶包覆后的支撑强度，又能提供足够的形变空间适配不同面部轮廓；阀座安装位的环形壁厚达到3.2mm，用来承受滤盒旋紧时的扭矩，避免长期使用后出现开裂变形；外壳主体的平均壁厚为2.2mm，在保证整体结构强度的前提下尽可能控制自重，降低长时间佩戴的面部负重感。扫描获取的点云数据经过曲面重构后，所有过渡曲面的G2连续性都做了校验，不会出现曲面褶皱、曲率突变的问题，不管是用于3D打印制作实体样件，还是用于开模注塑的前期结构验证，都可以直接作为基础结构数据使用，不需要再做大量的曲面修补工作。

　　从功能特性来看，拆除阀组后的外壳模型预留了完整的阀座安装孔位，孔位的环形卡槽结构完全还原原厂设计，既可以适配原装的呼吸阀组件，也可以根据使用需求加装自定义的送风模块、通讯模块外接结构，比如在高噪音作业环境下，可以在阀位旁拓展安装通讯麦克风的固定位，不需要额外破坏面罩主体结构。外壳的曲面弧度经过实际佩戴验证，搭配常规的海绵密封垫或者硅胶密封边，都可以实现良好的面部贴合，对于需要长期佩戴面罩的作业人员来说，基于这个模型修改的个性化外壳，可以大幅降低通用面罩带来的面部压伤、密封泄漏问题，提升防护可靠性的同时改善佩戴舒适度。
