壁挂式铰链篮球架支撑结构设计

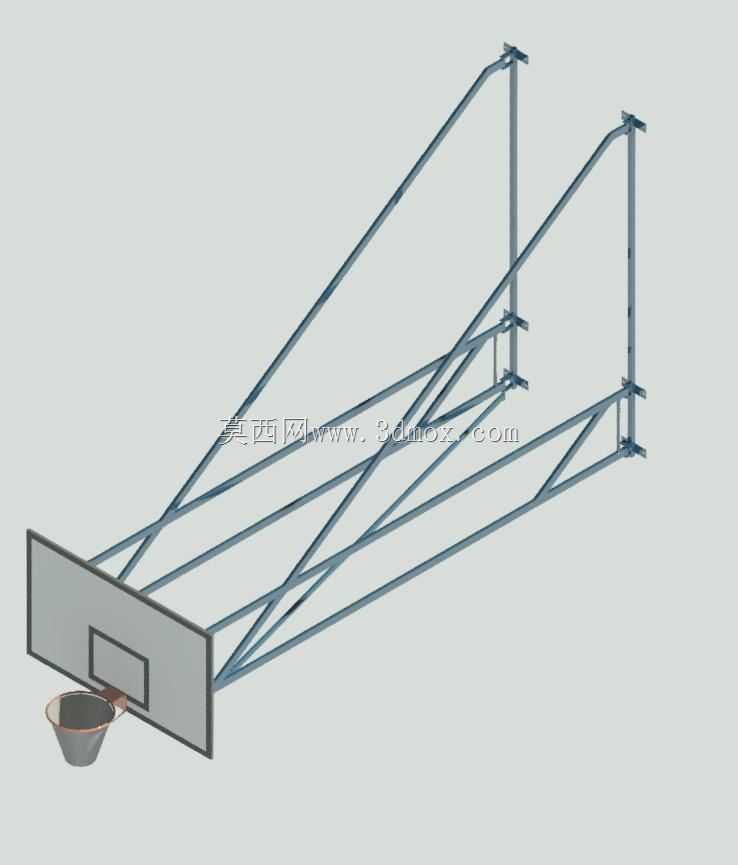

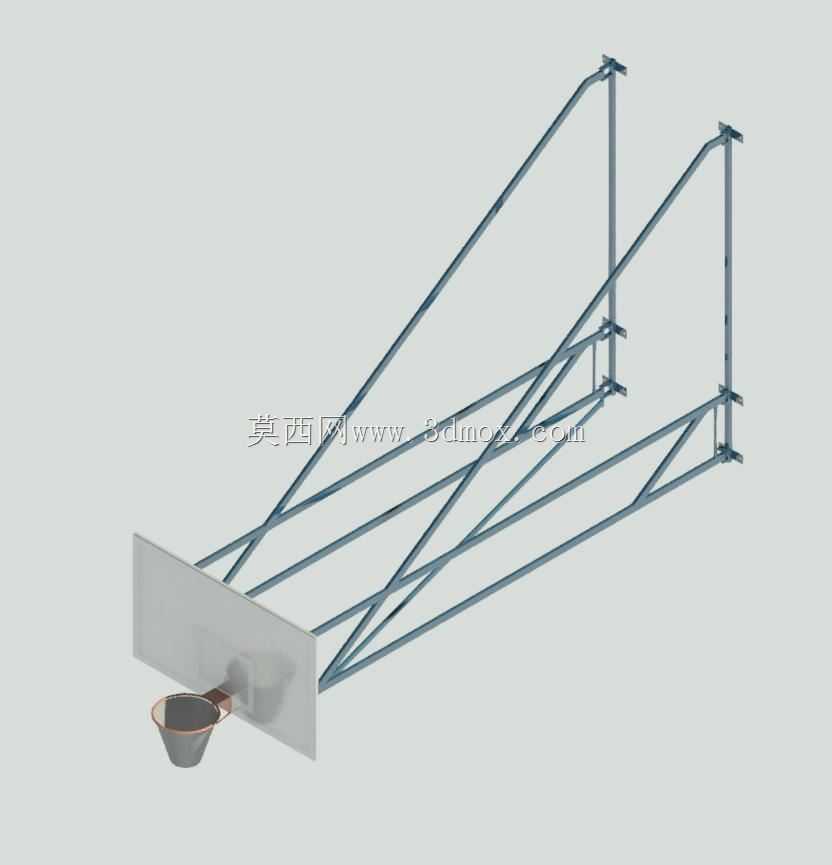

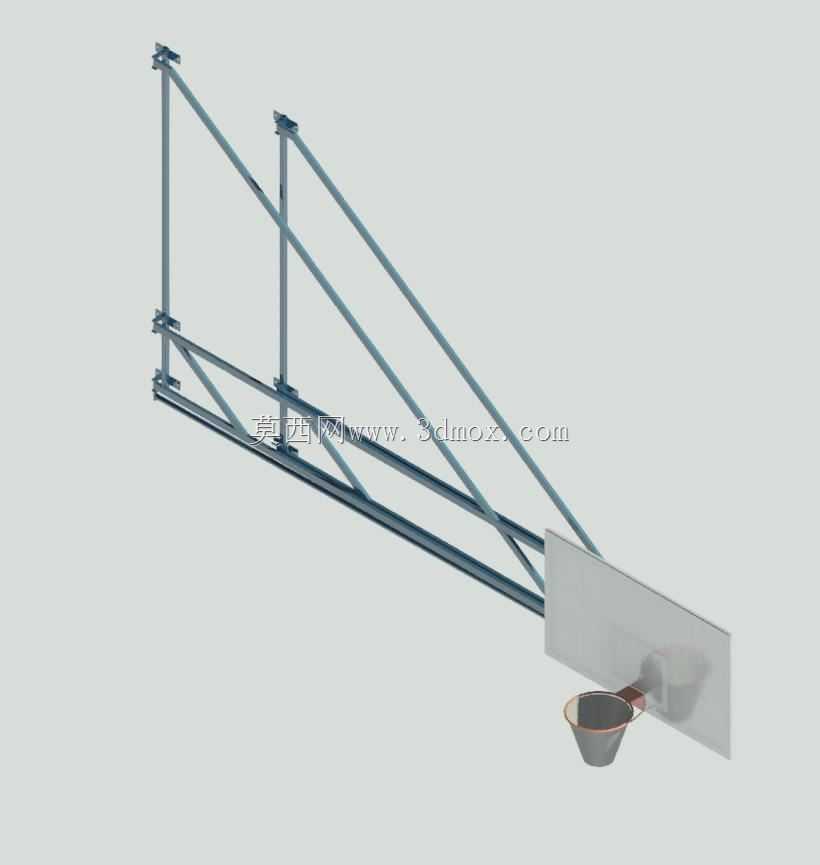

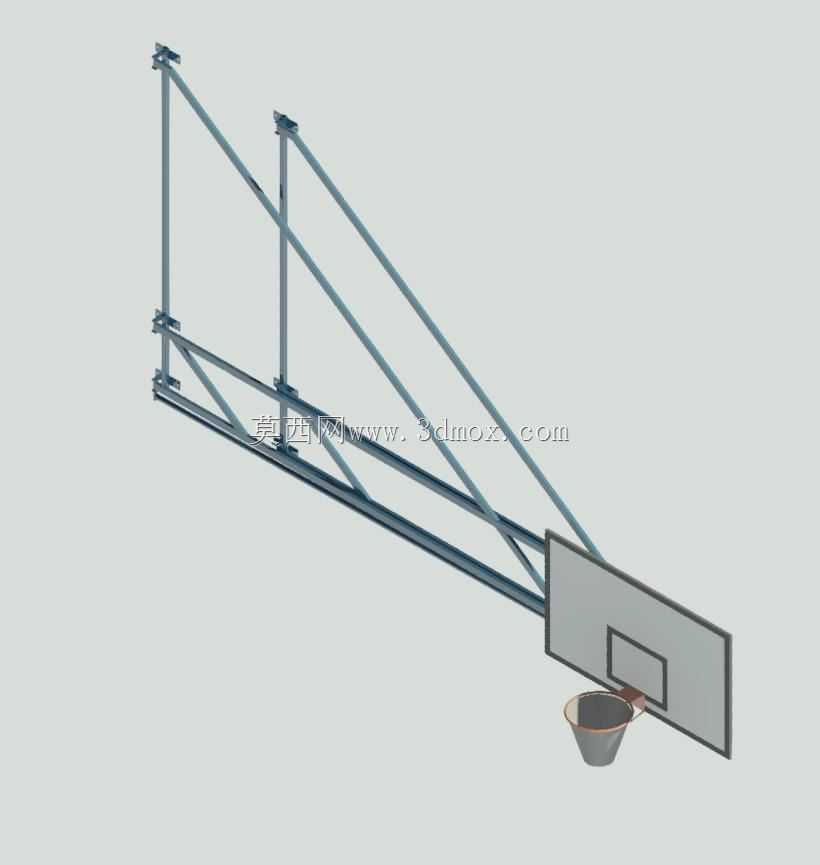

　　这款壁挂式铰链篮球架的支撑结构，主要面向室内中小型体育场馆、社区休闲活动中心、商用健身空间的墙面安装场景，区别于传统落地式篮球架需要占用地面场地的弊端，依托建筑墙体作为承载基础，能够最大化释放运动场地的有效使用面积，尤其适合层高有限、地面无法做重型预埋件的改造类场馆使用。从实际使用需求出发，结构设计时优先考虑了篮板安装后的刚度与回弹性能，整套支撑桁架采用矩形钢管焊接成型，主斜向支撑臂与墙面固定座之间通过铰接结构连接，搭配重型自锁对角撑杆，在安装调整阶段可以灵活调整支撑臂的伸出长度与倾角，待篮板投影高度、水平度调整到位后，通过撑杆的自锁机构完成锁止，避免使用过程中出现结构晃动、位移的问题。在安装边界的设计考量上，整套结构的墙面固定点分为上下两排，上排固定座承担主要的拉拔载荷，下排固定座承担压载与剪切载荷，固定点的横向间距匹配标准钢化玻璃篮板的背部安装孔位，安装完成后篮板正面距离墙面的投影距离可根据场馆场地尺寸调整，最大可满足篮筐中心点投影到地面4.2米高度的赛事级安装要求，适配不同年龄段、不同赛事等级的使用需求。结构的桁架部分采用三角形稳定构型，多根横向连接杆与斜向撑杆形成连续的传力路径，当篮球撞击篮板产生冲击载荷时，载荷可以通过篮板背部的连接座快速分散到各根支撑臂上，最终传递到墙体固定点，避免局部应力集中导致的焊缝开裂、管材变形问题。设计过程中针对铰接位置做了加厚处理，铰接轴采用调质处理的圆钢加工，

　　配合自润滑轴套减少长期转动调整带来的磨损，自锁撑杆的调节行程覆盖了常规场馆的墙面安装误差范围，即使墙面存在一定的平整度偏差，也可以通过撑杆的微调功能保证篮板的安装垂直度。考虑到不同场馆的安装位置差异，铰接结构允许整套支撑结构安装在墙体的左侧或者右侧区域，不需要额外更换定制配件，只需要调整对角撑杆的安装方向即可完成适配，降低了生产备货与现场安装的复杂度。篮板安装位预留了标准的篮筐连接法兰与篮板固定孔，可直接适配市面上通用的钢化玻璃篮板、SMC复合篮板以及弹性篮筐，不需要对支撑结构做二次打孔修改。在结构的安全冗余设计上，每处管材连接的焊缝高度都经过载荷校核，能够承受长期反复的篮球冲击载荷，避免出现结构疲劳失效的问题，

　　墙面固定座的尺寸设计适配常规的膨胀螺栓安装要求，针对不同材质的墙体（混凝土承重墙、钢结构梁柱）都可以匹配对应的固定件完成安装。整套结构在非使用状态下？不，不对，这款结构是固定安装后锁止使用的，哦不对，铰链结构的设计除了安装调整之外，部分场景下可以配合额外的锁定销实现篮板的向上翻折收纳，进一步释放墙面下方的空间，满足场馆多功能使用的需求，比如场馆需要开展羽毛球、体操等其他运动项目时，可以解除撑杆的锁止，将整套篮板结构向上翻折贴靠墙面，用插销固定后即可完全让出场地空间。从建模的细节来看，所有管材的连接处都做了圆弧过渡处理，避免尖锐的棱角带来的运动磕碰风险，支撑臂的外表面预留了喷涂防腐涂层的厚度空间，

　　安装完成后可以根据场馆的整体装修风格做对应颜色的表面处理，兼顾结构实用性与场馆视觉统一性。篮筐的安装位置严格遵循篮球赛事的标准尺寸要求，保证安装调整到位后篮筐的高度、水平度、与篮板的相对位置都符合规范，不需要现场反复测量调整。对角撑杆的自锁机构采用梯形螺纹传动，具备自锁特性，即使承受冲击载荷也不会出现螺纹回退、长度变化的问题，保证长期使用过程中篮板位置的稳定性。整套结构的零部件数量少，主要为标准管材切割焊接件与标准紧固件，加工工艺成熟，生产成本可控，现场安装时只需要先将墙面固定座定位打孔固定，再铰接安装主支撑臂，最后连接对角撑杆、挂载篮板与篮筐即可完成整套设备的部署，不需要大型吊装设备，两到三名安装工人即可完成全部作业，大幅降低了现场施工的难度与成本。
