室内场馆吊顶安装可伸缩篮球架结构设计

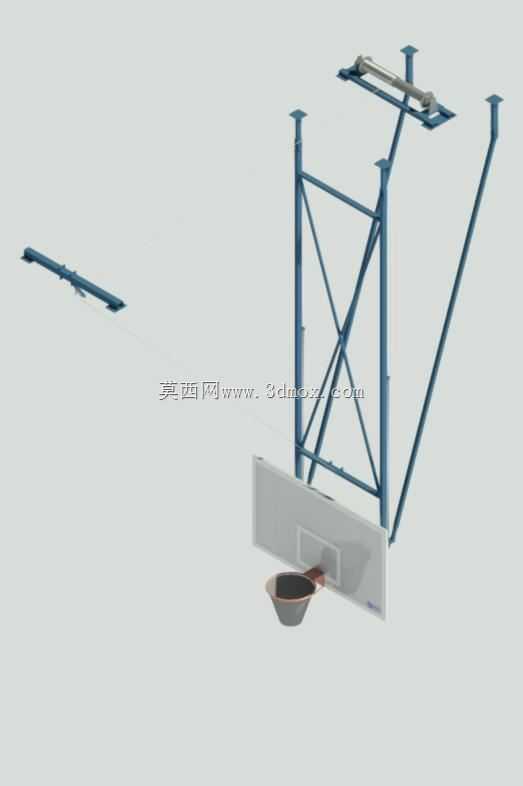

　　这款吊顶安装的可伸缩篮球架，主要面向室内体育场馆、学校室内篮球馆、商业综合体内运动中心这类固定室内运动场景设计，区别于传统落地式篮球架，它完全依托建筑顶部结构承载，不占用地面活动空间，能最大化释放场馆内的运动区域，尤其适合需要兼顾篮球、羽毛球、排球等多项目切换使用的多功能场馆。从结构设计逻辑来看，整套设备采用大口径矩形钢管作为主受力框架，主支撑臂采用交叉斜撑的桁架结构，这种结构形式能在控制整体自重的前提下，最大化提升框架的抗扭刚度与抗弯承载力，避免扣篮、篮球长期冲击篮板带来的结构晃动，保证篮筐位置的稳定性，满足正式比赛的使用要求。安装边界上，整套设备通过顶部的预埋连接座与建筑顶板的承重梁固定，

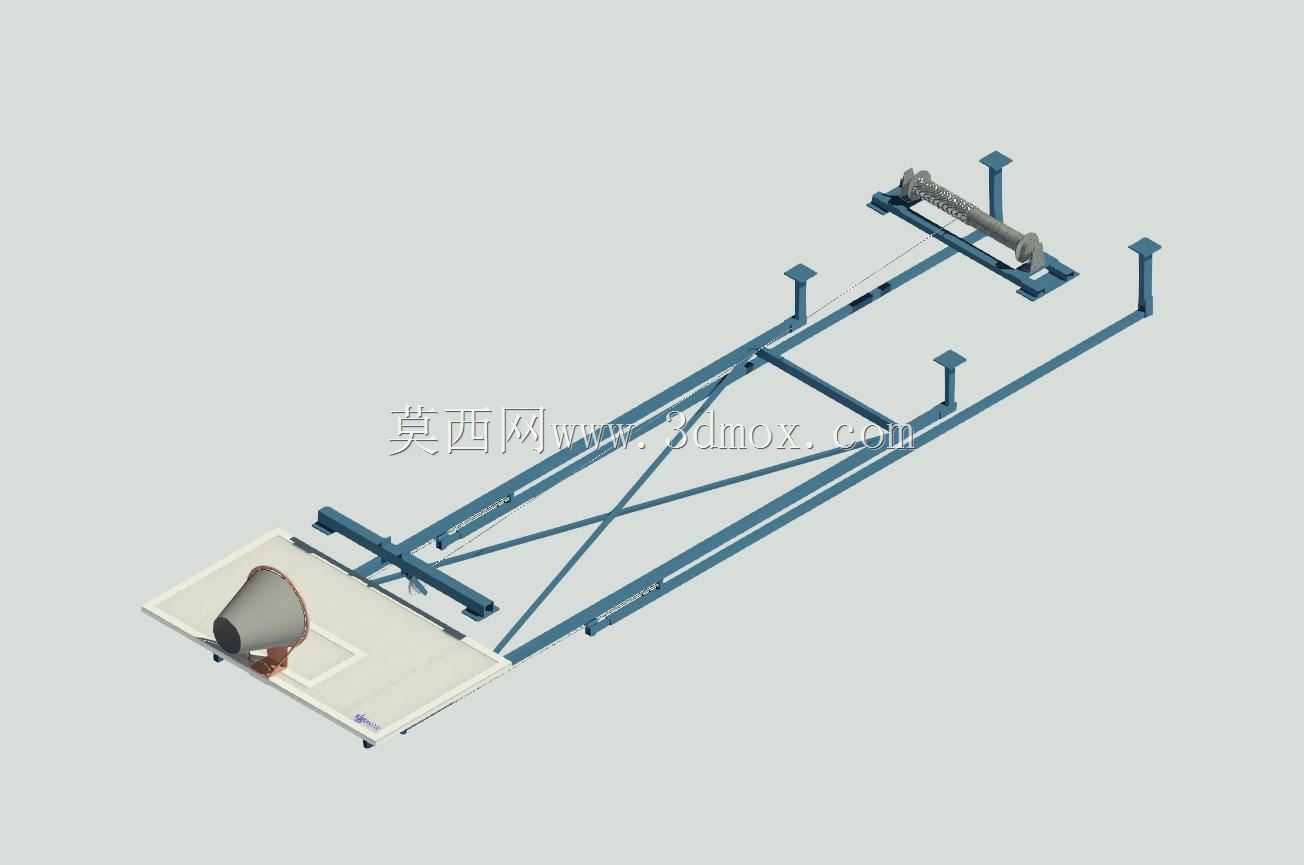

　　顶部安装点位需要匹配建筑结构的承重梁位置，单组连接座的设计承载冗余按照额定载荷的3倍设置，避免长期动载荷下的连接失效。可伸缩功能通过平行四边形的连杆机构实现，伸缩行程覆盖从收纳状态到比赛标准位置的距离，收纳状态下篮板与篮筐整体抬升至贴近吊顶的位置，不会影响其他运动项目的开展，切换到使用状态时，通过锁定机构将支撑臂固定在标准比赛高度，篮筐距离地面的高度严格控制在3.05米的标准值，篮板的水平伸出距离满足比赛要求的端线外安全距离，避免运动员救球时碰撞支撑结构。篮板采用标准的高强度透明板材配置，篮筐通过独立的缓冲连接座与篮板支撑框架连接，扣篮时的冲击力会通过缓冲结构传递到主支撑框架，不会直接作用在篮板上，降低篮板碎裂的风险。

　　整套钢结构的连接节点全部采用高强度螺栓铰接，安装时可以根据场馆的实际层高、吊顶下沿高度调整主支撑臂的安装角度，适配不同净高的室内场馆，最低适配场馆净高要求为7米，最高可适配12米层高的大型室内场馆。斜向的稳定拉索从主支撑臂末端连接到顶部后侧的固定点位，用来抵消篮球冲击篮板时产生的水平方向倾覆力矩，保证整个结构在长期动载荷下的稳定性，避免支撑臂出现长期形变。所有钢制构件表面都做了静电喷塑处理，适配室内场馆的使用环境，防锈抗污，日常维护只需要定期检查连接螺栓的预紧力、锁定机构的可靠性即可，不需要复杂的保养流程。在多功能场馆的实际使用中，这种吊顶式可伸缩篮球架不需要像移动篮球架那样安排专人搬运、收纳，

　　只需要操作伸缩机构就能完成场地功能切换，大幅降低场馆运营的人力成本，同时因为没有地面底座，不会对运动场地的地板造成压损，也不存在地面突出结构绊倒运动员的安全隐患。设计过程中，所有受力杆件的截面选型都经过动载荷仿真校核，模拟运动员扣篮时的瞬时冲击载荷、篮球长期反复撞击篮板的疲劳载荷，确保结构在10年以上的使用周期内不会出现焊缝开裂、杆件形变的问题，连接销轴都采用带防松脱结构的设计，避免长期震动下销轴脱出引发安全事故。
