立式带座外球面1英寸1/8轴承结构

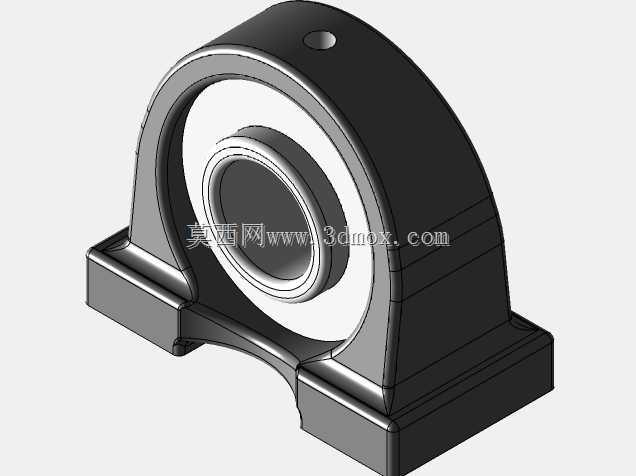

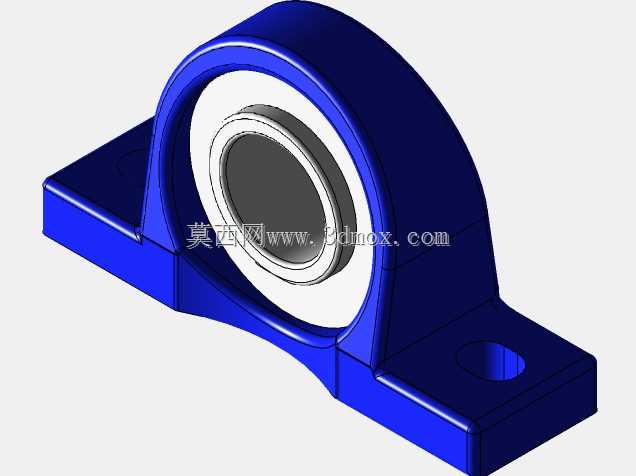

　　这类带立式座的外球面轴承，在轻工输送线、小型农机、食品加工设备的传动辊系里应用极广，日常做设备改型、辊道维护时经常会碰到选型和安装匹配的问题。从结构设计来看，整体采用铸造成型的立式剖分？不对，是整体式立式座体，搭配带顶丝锁紧的外球面轴承内圈，不需要额外加工复杂的轴承安装孔位，普通安装面打两个对应螺栓孔就能完成固定，对现场安装的加工精度要求很低，很适合中小型设备的快速装配场景。

　　设计时首先要考虑安装边界，座体底部两个安装耳的螺栓孔中心距是核心安装尺寸，要匹配设备机架的预留孔位，避免出现安装干涉；轴承内孔适配1英寸、1又7/8英寸的轴径，对应英制轴系的配套需求，内圈的顶丝孔位置要对准轴上的锁紧平面，锁紧时两个顶丝要交替拧紧，避免内圈偏斜导致轴承运转卡滞。座体的承载面做了加厚处理，轴承外圈和座孔采用球面配合，能自动补偿轴系安装时的少量同轴度误差，哪怕机架焊接后存在轻微变形，或者长轴跨距大出现少量挠曲，轴承也能正常运转，不会出现憋劲烧损的情况。

　　实际使用中，这类轴承主要承受径向载荷，也能承受一定的轴向窜动，座体两侧的安装耳厚度经过校核，能承受常规传动辊的负载，不会出现安装耳断裂的问题。密封结构自带内置密封圈，能阻挡常规工况下的粉尘、碎屑进入轴承滚道，在普通车间环境下不需要额外加装外置密封，减少了维护成本。建模时要注意座体的铸造圆角过渡，避免应力集中，轴承内圈的球面配合面要和座孔的球面尺寸完全匹配，保证调心功能的实现，安装孔的沉头深度要适配对应规格的六角螺栓，保证螺栓拧紧后头部不高出安装面，不会和周边运动部件产生刮碰。

　　在辊道输送机的设计中，这类轴承通常成对安装在传动辊的两端，座体直接固定在机架的侧梁上，装配时不需要额外加工轴承室，大幅降低了机架的加工成本，后期维护时只需要松开顶丝就能拆下辊子更换轴承，检修效率比传统的嵌入式轴承座高很多。针对户外使用的小型农机场景，这类轴承的座体表面做了氧化处理？不对，是铸造成型后做了浸漆防锈，能适应一定的潮湿、多尘环境，只要定期补充润滑脂就能满足长期运转需求。设计选型时还要注意轴承中心高尺寸，要匹配传动辊和其他部件的高度差，保证皮带或者链条的张紧度符合要求，避免出现传动打滑或者链条过度磨损的问题。
