带滚轮摆杆式微型微动开关结构设计

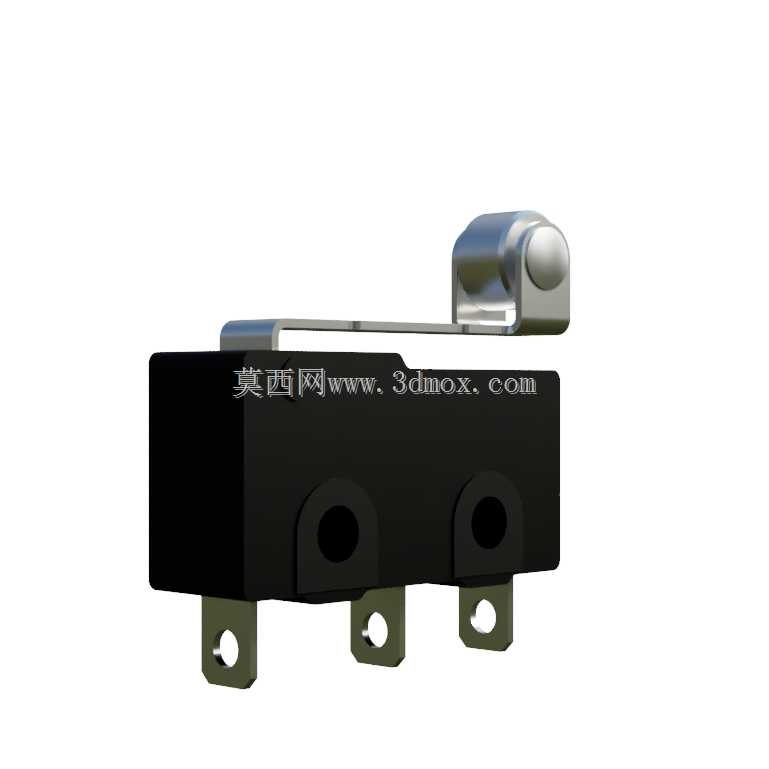

　　这款带滚轮摆杆的微动开关，是工控领域小行程位置检测场景里用量极大的基础电气元件，从自动化产线的工位到位检测，到家电门盖开合触发、小型设备的行程限位，甚至是工程机械操作手柄的档位信号触发，都能看到这类结构的身影。不同于普通平柄微动，滚轮摆杆的结构设计，核心是解决被检测件运动方向与开关触发方向存在夹角的适配问题——当被检测件沿着平行于开关安装面的方向滑过摆杆端部的滚轮时，滚轮会将滑动摩擦转化为滚动摩擦，既降低了触发过程中对被检测件表面的磨损，也避免了长期滑动摩擦导致摆杆端部磨损失效，大幅提升开关在高频触发场景下的使用寿命。从结构设计逻辑来看，这款开关的本体采用了阻燃黑色热固性塑壳作为基座，基座上预留了两个贯通的安装孔，

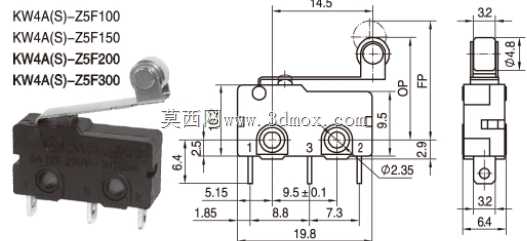

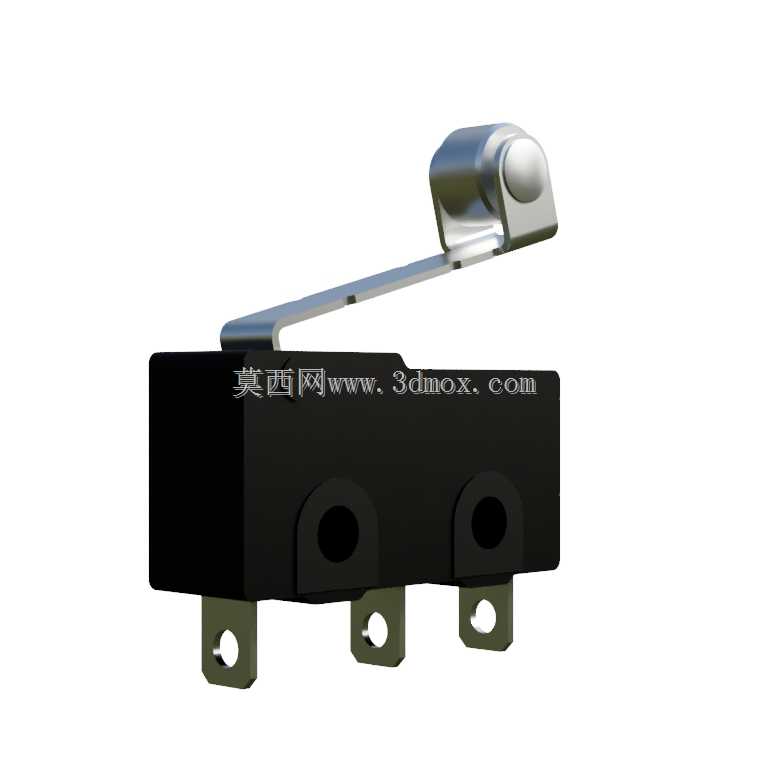

　　孔位间距符合行业通用的安装尺寸规范，安装时可通过M2.5或者M3的螺丝直接固定在设备的安装板上，不需要额外定制安装支架，能直接适配多数现有设备的安装位，减少选型后的结构改造成本。基座下方伸出的三个接线引脚采用了镀锡铜材质，引脚间距做了标准化设计，既可以直接焊接在PCB板上作为板载触发元件，也可以通过插接端子连接导线，适配不同的接线场景，引脚的折弯角度也做了防应力设计，避免焊接或者接线时外力导致引脚根部断裂，造成内部触点接触不良。摆杆部分采用了金属弹片与本体内部的触点机构联动，摆杆端部的金属滚轮通过销轴铆接固定，滚轮的转动间隙控制在极小的范围内，既保证滚轮能顺畅转动，又不会因为间隙过大导致触发行程出现偏差，触发力的调校也做了平衡，

　　既不会因为触发力过小导致设备运行中的振动引发误触发，也不会因为触发力过大导致被检测件需要施加额外的作用力才能触发，增加驱动机构的负载。内部的触点机构采用了瞬动式结构，不管摆杆被按压的速度快慢，触点都会在机构达到临界点时快速完成通断切换，避免触点因为缓慢通断产生拉弧，烧蚀触点表面导致接触电阻增大，这一设计也让开关能适配交流、直流不同的低压控制回路，满足多数工控信号回路的通断需求。在安装边界上，这款开关的本体厚度、摆杆抬起的最高高度、滚轮突出本体的横向距离都做了紧凑化设计，整体占用的安装空间极小，能在设备内部狭小的空间内完成布置，比如小型自动化设备的滑台限位、3D打印机的原点检测、智能家居的开合结构触发这类空间受限的场景，

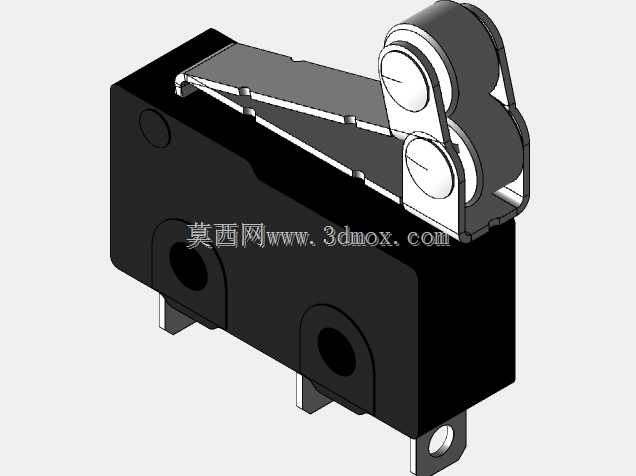

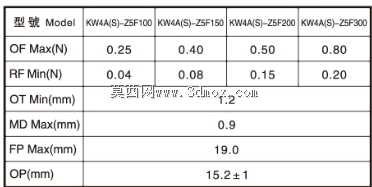

　　都能直接布置使用。开关的触发行程、超程距离也符合行业通用参数，选型时不需要额外核对特殊参数，只要安装孔位匹配、触发方向适配就能直接替换同类型的其他产品，降低备件的储备成本。在实际使用中，这类开关的防护等级能满足常规室内设备的使用需求，塑壳的密封结构可以阻挡日常的灰尘进入内部触点区域，避免灰尘堆积导致触点接触不良，摆杆与本体连接的位置也做了防尘处理，长期使用不会因为粉尘卡滞导致摆杆复位失效。不同于光电类的非接触检测开关，这类微动开关属于接触式检测，不需要额外的供电回路，也不会因为现场的粉尘、油污遮挡导致检测失效，在工况相对复杂的普通工业场景里，可靠性反而比很多非接触式检测元件更高，而且接线简单，只需要将触点串联在控制回路中就能实现信号触发，不需要复杂的信号调试，对现场维护人员的技术要求更低。建模过程中，对开关的各个配合间隙都做了还原，比如摆杆与本体的转动间隙、滚轮与销轴的配合间隙、引脚与塑壳的嵌合结构都按照实际产品的尺寸做了还原，导入到设备装配模型中时，可以直接做干涉检查，验证安装位置是否合理，摆杆的运动路径上是否存在其他零部件的干涉，提前发现结构设计中的问题，避免实际加工装配后才发现开关安装位不合适，导致后期改造成本增加。
