制动钳壳体适配小零件防脱衬套结构

　　日常进行小型机械零件拆装、收纳作业时，不少从业者都遇到过零散小零件放置在卡钳壳体空腔内，受作业振动、开合晃动影响出现反弹移位、甚至滑落遗失的问题，这类衬套正是为解决该场景痛点开发的内嵌适配结构。从实际使用场景来看，这类衬套主要适配日常维修、装配作业中用来临时收纳小规格紧固件、微型销钉、小型弹性件的卡钳类工装，卡钳本身的空腔原本没有定位约束结构，放入的小零件没有侧向与轴向的限位，一旦卡钳开合角度过大或者受外力磕碰，零件很容易从空腔内弹出，尤其是直径在3mm以下的微型销钉、弹簧、垫片类零件，掉落在作业现场后很难快速寻回，既耽误装配维修的作业效率，也容易因零件遗失导致装配工序停滞。

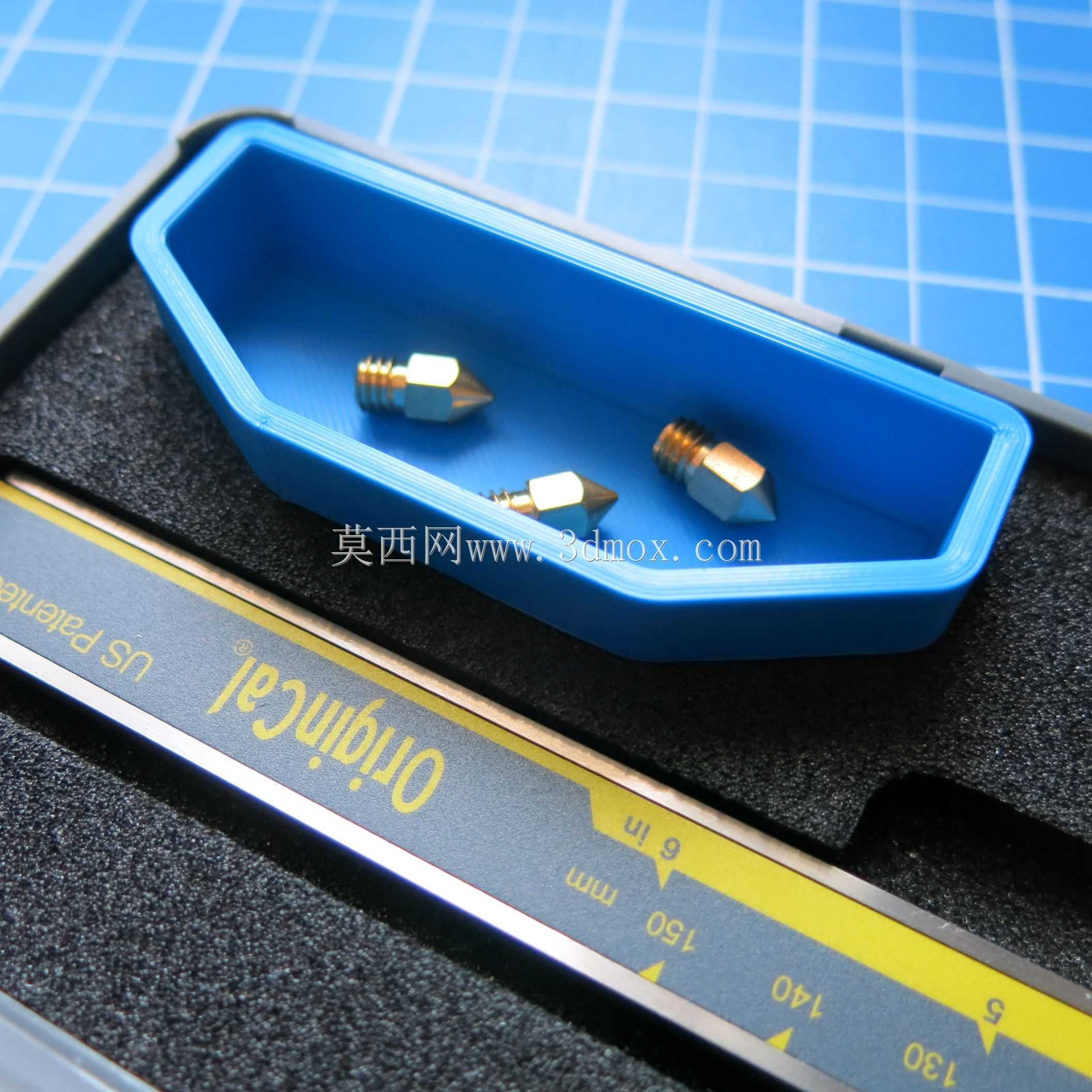

　　在功能特性设计上，该衬套采用完全贴合卡钳壳体内腔轮廓的仿形结构，外壁与卡钳空腔内壁完全贴合，没有多余的装配间隙，装入后不会随卡钳晃动出现移位；内壁做了微收的防滑限位结构，放入的小零件会被衬套内壁的微阻尼面约束，不会因为卡钳开合的冲击力出现反弹窜动。针对初代版本衬套深度偏浅、极小规格零件仍容易从衬套口部脱出的问题，优化后的版本在不改变衬套外壁安装尺寸的前提下，适当增加了衬套的轴向高度，让衬套的容纳深度完全覆盖常用小零件的长度尺寸，从结构上避免零件从衬套开口处滑脱。

　　从安装边界与尺寸适配逻辑来看，该衬套完全匹配对应规格卡钳壳体的内部空腔尺寸，安装时不需要对原有卡钳结构做任何切削、打孔改造，只需要将衬套顺着空腔导向推入即可完成装配，依靠外壁与空腔的过盈配合实现固定，不需要额外的粘接或者紧固件连接，后期如果需要清理卡钳空腔，也可以直接将衬套取出，不会对原有卡钳的结构强度、使用功能造成任何影响。衬套的壁厚控制在1.2mm，既保证了自身结构有足够的强度，不会因为频繁取放零件出现变形开裂，也不会过多占用卡钳空腔的内部容纳空间，保证常规规格的小螺丝、小销钉、小弹簧都能顺利放入。

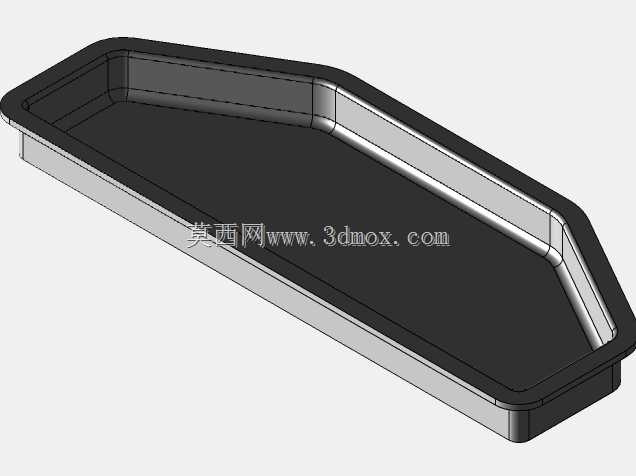

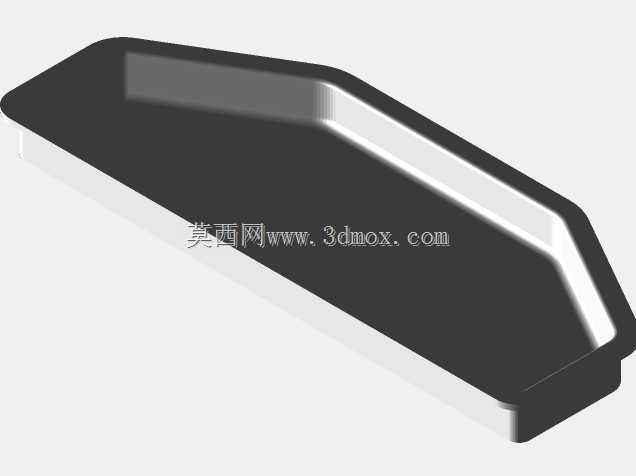

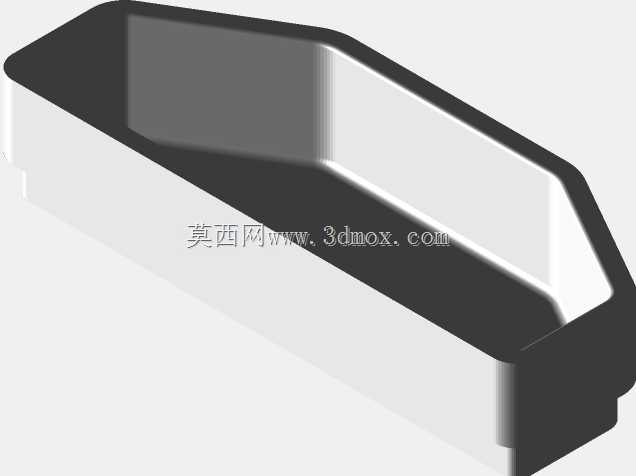

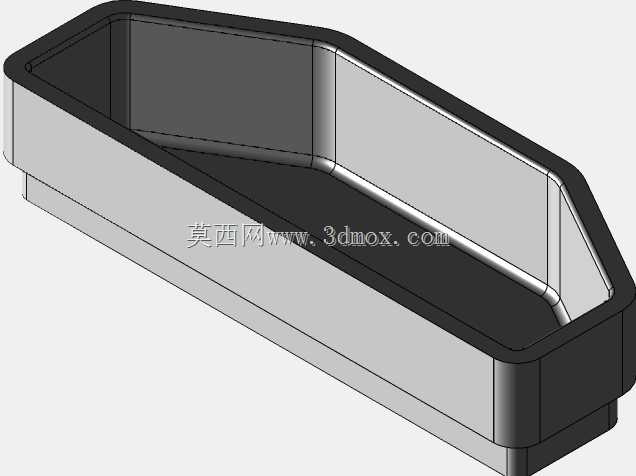

　　从结构设计的思路来看，整个衬套的建模过程完全遵循原有卡钳空腔的点云测绘数据，先通过逆向扫描获取卡钳内部空腔的完整轮廓曲面，再对曲面做偏移处理生成衬套的外壁结构，之后根据常用小零件的尺寸范围确定衬套的内部容纳直径，在衬套口部做了0.5mm的圆角过渡，既方便零件快速放入衬套，也避免口部锐边划伤操作人员的手指。衬套底部做了1mm厚度的平底结构，保证放入的小零件可以平稳放置在衬套内部，不会出现倾斜卡滞的情况，同时平底结构也能让衬套装入卡钳空腔后与空腔底面完全贴合，避免衬套出现轴向窜动。

　　在实际作业验证中，装入该衬套的卡钳，在常规开合、1米高度自由跌落至木质工作台面的测试条件下，空腔内放置的M2螺丝、直径1.5mm的圆柱销、长度5mm的微型弹簧都没有出现脱出的情况，完全满足日常维修、装配作业中临时收纳小零件的使用需求。同时衬套的结构完全适配熔融沉积成型的3D打印工艺，不需要添加支撑结构就可以直接打印成型，打印完成后只需要简单去除底部的打印支撑边就可以直接装配使用，后期如果出现衬套磨损的情况，也可以快速重新打印替换，使用成本极低。
