适配60x35mm法兰连接的短槽翻边孔凹模

　　在小型五金件、薄板材的现场加工场景里，经常会遇到标准规格槽位的翻边孔加工需求，尤其是小批量定制化的门店作业场景，常规冲压模具体积大、开模成本高，针对单规格槽位定制专用模具的投入产出比极低，这时候适配桌面级3D打印制作的专用短槽凹模就成了非常实用的工装选择。这款短槽凹模的核心适配场景是60x35mm规格的法兰连接槽翻边作业，专门针对薄板材翻边时的定位不准、槽边起皱、翻边高度不一致的常见问题做了结构优化，区别于常规通用凹模的大余量避让设计，这款凹模的槽型轮廓完全匹配目标法兰的安装边界，作业时不需要额外做划线定位，只需要将待加工板材对齐凹模的外形基准边，就能保证翻边后槽位的位置度满足法兰安装的公差要求。从结构设计逻辑来看，

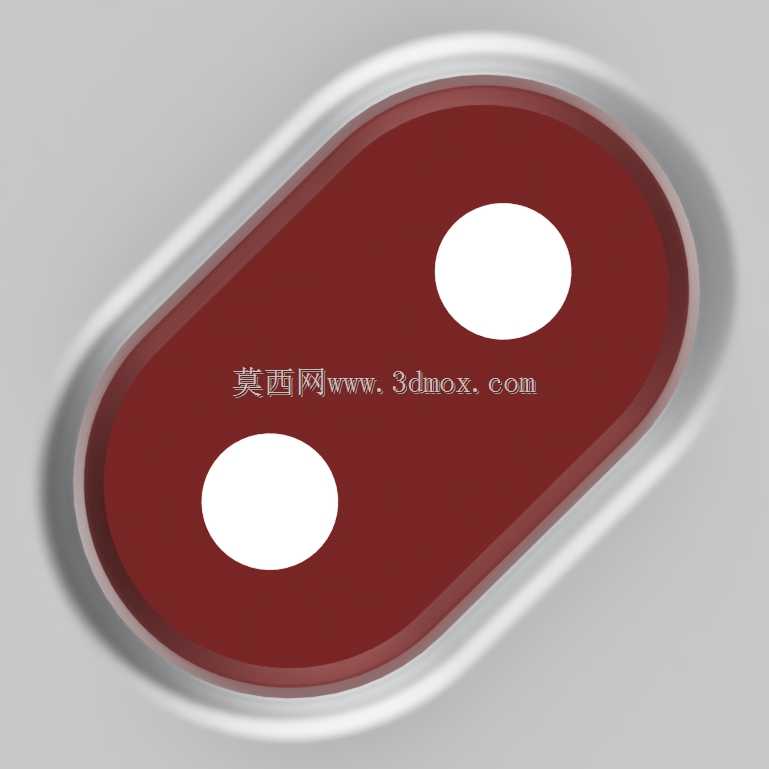

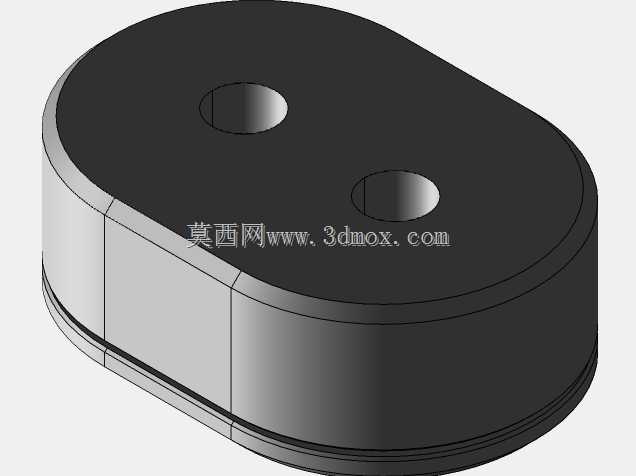

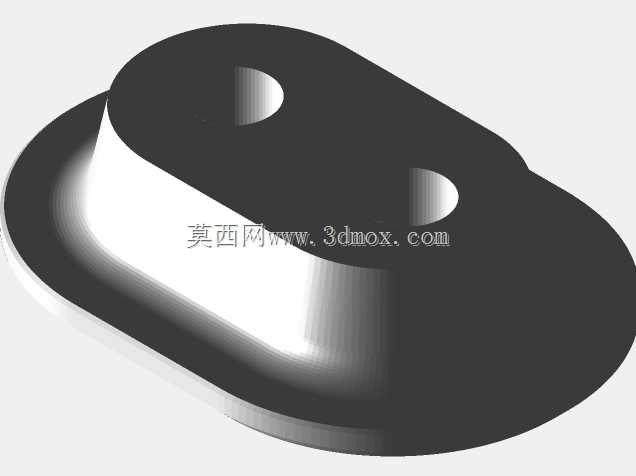

　　这款凹模采用了腰型的整体外形，和加工槽位的轮廓做了等距偏移，偏移量刚好匹配常用1-2mm厚度板材的翻边变形延展量，避免翻边过程中材料被过度挤压出现开裂，或是余量不足导致翻边高度达不到安装要求。凹模上设置的两个定位通孔，是和配套的压料板定位销做配合使用的，作业时穿入定位销就能完成上下模的对位，不需要反复调整同轴度，对于小门店没有专用冲压设备、只能借助简单压合工具作业的场景非常友好，能大幅降低对位调整的辅助时间。考虑到3D打印的成型特性，这款凹模的边缘做了0.5mm的圆角过渡，既避免了打印过程中尖角位置的层间结合力不足导致的崩边问题，也能在翻边作业时减少板材表面的压痕，保证加工后工件的外观质量。填充参数的选择上，

　　40%的三角形填充密度是经过实际作业验证的最优区间，填充密度过低会导致凹模承压能力不足，压合几次就出现凹陷变形，填充密度过高则会增加打印时间和材料消耗，三角形填充的各向承压能力更均匀，相比网格填充在承受垂直压合力时的抗变形能力提升30%左右，完全能满足薄铝板、薄铜板、薄镀锌钢板这类常用装修、五金加工板材的翻边作业承压需求。这款凹模的安装边界完全适配常见的小型手动压台、台钳夹持的安装尺寸，不需要额外做安装转接板，直接夹持在台钳上就能开展作业，对于没有大型冲压设备的小微加工点、上门安装的现场作业场景，不需要搬运重型设备，带上打印好的凹模和简单的压合工具就能完成现场的槽孔翻边加工，解决了以往现场作业只能靠手工开孔、

　　翻边质量差导致法兰安装不贴合、密封不严的问题。在实际使用过程中，这款凹模针对希尔曼小店这类小型零售门店的展架、管线安装的翻边需求做了针对性适配，日常作业中遇到的墙面穿线、小型支架安装的槽位翻边，都能借助这个凹模完成标准化的加工，不需要依赖外协加工，大幅缩短了现场作业的等待时间。和常规的金属凹模相比，3D打印的这款短槽凹模制作周期短，针对特殊规格的槽位只需要调整三维模型的尺寸参数就能快速打印出适配的工装，不需要走金属加工的下料、铣削、热处理的复杂流程，对于小批量、多规格的零散加工需求，综合使用成本远低于传统金属模具。同时凹模的表面做了轻微的磨砂质感处理，压合作业时和板材之间的摩擦力适中，不会出现板材滑移导致的槽位偏移，也不会因为摩擦力过大导致板材表面被刮擦掉漆，对于带饰面的装饰板材加工也能很好的适配。
