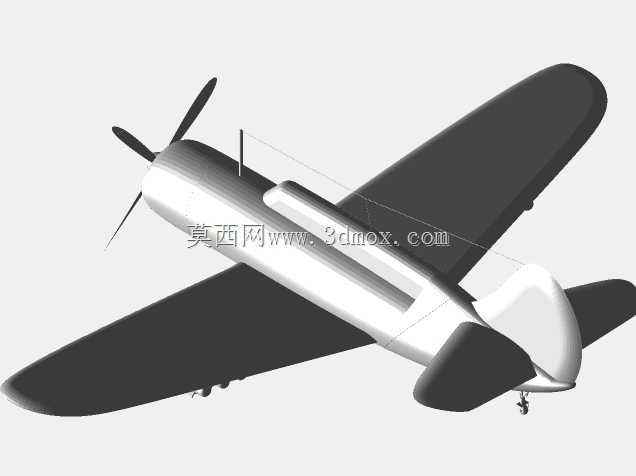

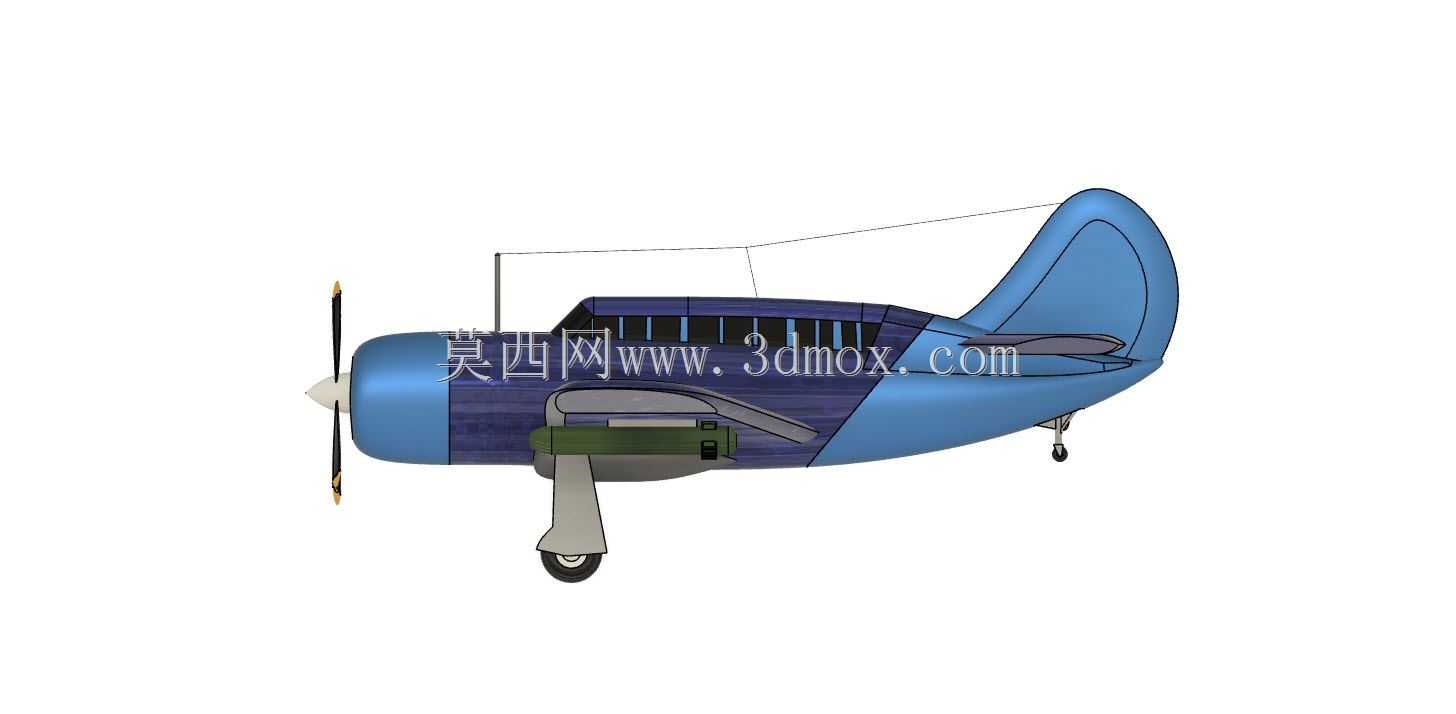

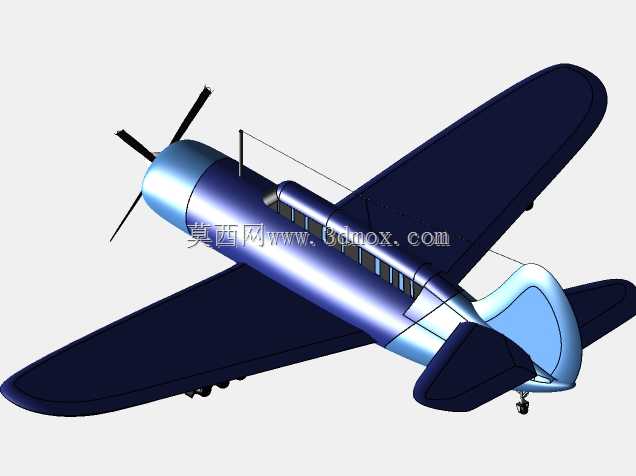

柯蒂斯SB2C舰载俯冲轰炸机三维建模

　　本次建模还原的舰载俯冲轰炸机，核心应用场景为海军航母编队的对海、对地突击任务，作为舰载机体系中的近距支援与对舰打击平台，需适配航母甲板调度、弹射起飞、阻拦着舰的全流程作业要求，同时满足俯冲投弹阶段的结构强度与气动控制需求。从实际用途来看，该机主要承担对敌方水面舰艇的俯冲轰炸任务，兼顾登陆作战中的近距空中支援，可挂载航空炸弹对装甲目标、永备工事实施精准打击，也可在必要时挂载鱼雷执行对舰雷击任务，在航母舰载机联队中与战斗机、鱼雷机协同构成完整的对海打击体系。

　　从功能特性维度拆解，该机采用单发螺旋桨动力布局，下单翼配合可折叠机翼设计，折叠后可大幅缩减甲板停放占用空间，适配航母机库与甲板的有限调度空间；尾翼采用常规布局，垂尾高度经过优化，避免着舰时尾钩挂索过程中与甲板阻拦装置发生干涉；起落架为后三点式设计，主起落架收纳于机翼中段舱室内，尾轮采用半收放设计，兼顾着舰冲击缓冲与飞行阶段的减阻需求；机身中段设置内置弹舱，可挂载大质量航空炸弹，弹舱门采用对开式结构，俯冲投弹时可快速开启，避免外挂弹药带来的气动阻力干扰俯冲轨迹；机翼后缘设置分裂式俯冲减速板，在大角度俯冲阶段可张开控制俯冲速度，保证投弹精度同时避免速度过快导致的结构过载超限；座舱采用串列双座布局，前座为飞行员负责飞行操控与投弹操作，后座为通讯员兼尾炮手，操控后部活动机枪提供后半球自卫火力。

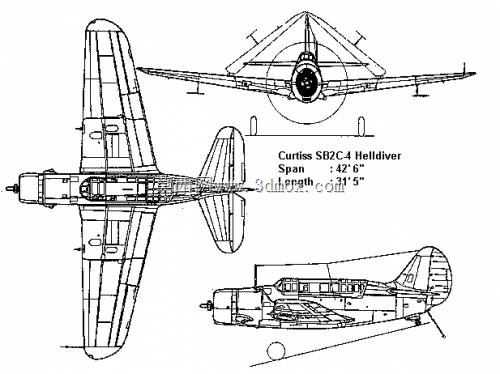

　　建模过程中的设计思路完全围绕实机的工程逻辑展开，首先依据舰载机的作业边界确定整体尺寸约束：翼展、机身长度、机高均严格匹配航母升降机、机库停放的尺寸限制，机翼折叠后的宽度控制在航母甲板调度的允许范围内，避免出现调度干涉。气动外形建模阶段，优先还原机翼的翼型剖面，下单翼的上反角经过精准匹配，保证低空俯冲阶段的横向稳定性；机身截面采用卵形过渡，从机头发动机罩段开始逐步平滑过渡到机尾段，减少飞行阻力的同时保证机身内部的设备安装空间；螺旋桨采用三叶变距螺旋桨建模，桨叶的扭转角度、翼型均匹配实机的动力输出特性，还原不同转速下的拉力输出特性。

　　结构细节建模阶段，重点还原各部件的安装边界：主起落架的收放转轴位置、收放轨迹均与机翼内部的翼梁、翼肋结构避让，避免收放过程中出现结构碰撞；尾钩安装于机腹后段，安装点的结构加强区域做了细节还原，匹配着舰时的巨大冲击载荷传递路径；机翼折叠机构的铰链位置、锁定结构均做了还原，折叠后机翼向上翻折的角度与实机一致，保证折叠后机身侧面的突出量最小；座舱盖采用框架式透明件建模，框架的分隔位置、开启方式均匹配实机设计，保证飞行员的前向、侧向下视视野，满足着舰阶段的甲板观察需求；发动机罩的散热风门、排气管出口位置均做了细节还原，匹配星形发动机的散热与排气需求，避免排气冲刷机身蒙皮导致的结构腐蚀问题。

　　从安装边界来看，该机所有外伸部件均满足航母作业的安全间隙要求：机腹弹舱挂弹后，弹药最低点与甲板的安全间隙满足甲板调度要求，避免地面滑行时弹药剐蹭甲板；机翼下的外挂点位置与折叠机构避让，折叠状态下外挂物不会与机身、尾翼发生碰撞；尾轮与尾钩的位置经过匹配，着舰时尾钩挂索后尾轮可顺利接触甲板，避免弹跳；自卫机枪的射界经过还原，后部机枪的活动范围覆盖后半球的主要来袭方向，同时避免机枪射击时打中本机尾翼、螺旋桨等结构。建模过程中对各活动面的偏转角度做了约束还原，副翼、升降舵、方向舵的偏转角度均匹配实机的操纵行程，减速板的张开角度、弹舱门的开启角度均符合实际作业的参数要求，可直接用于后续的飞行动画模拟、结构装配干涉检查等工程场景。
