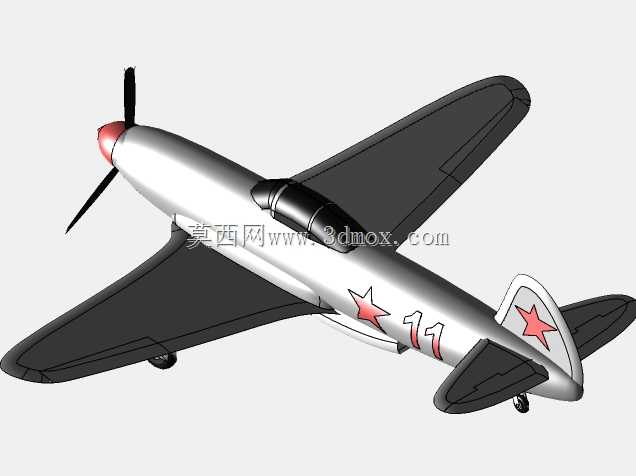

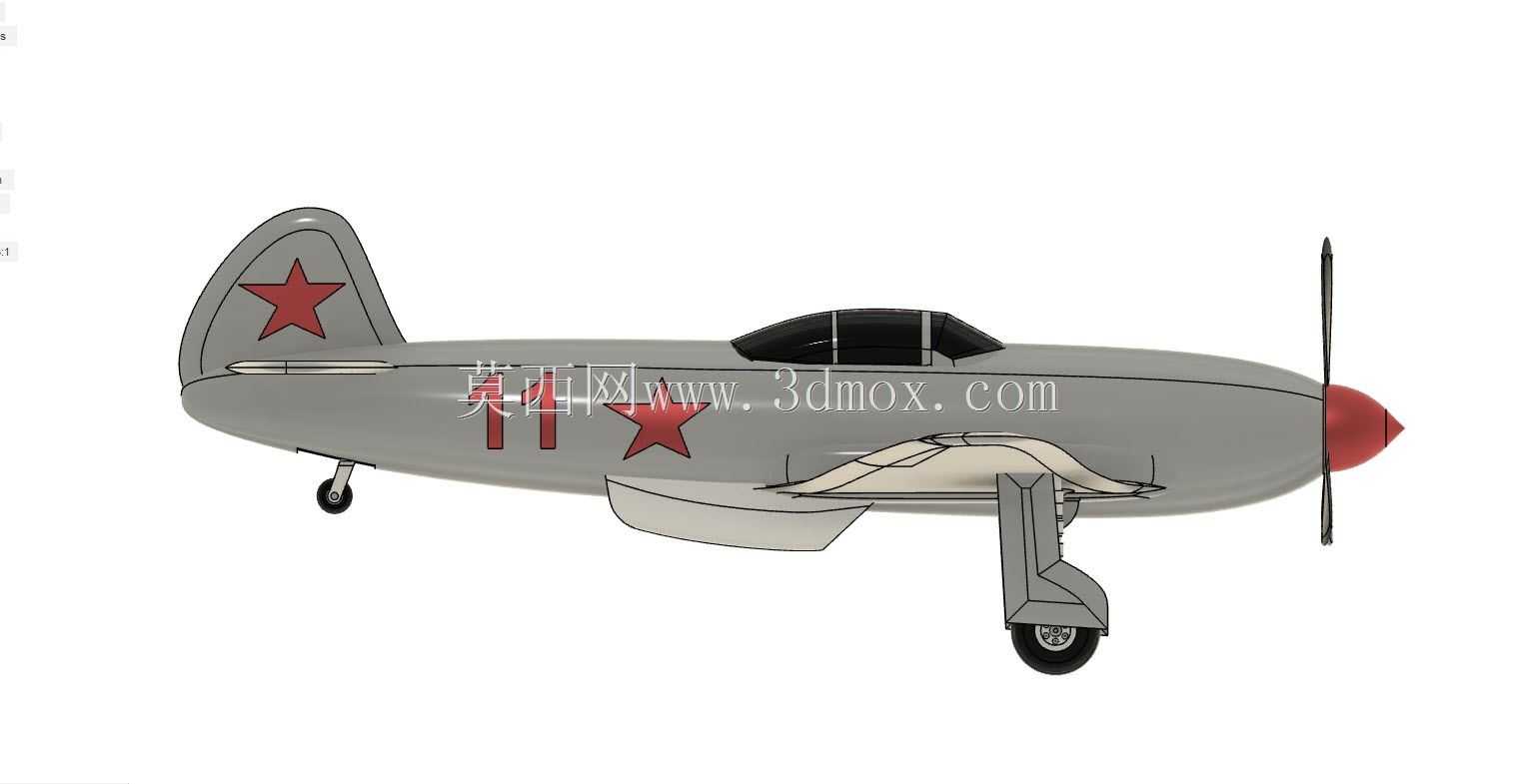

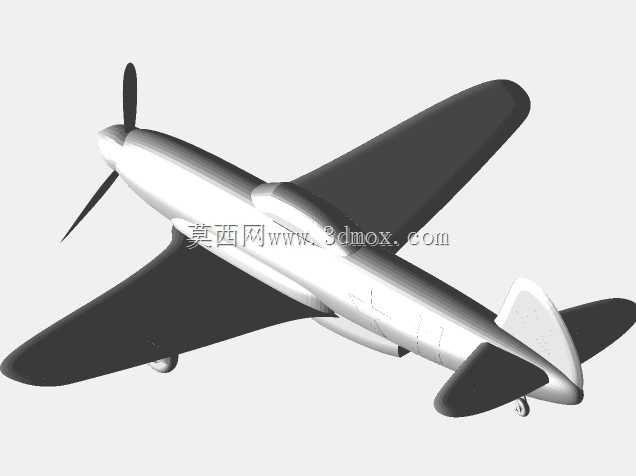

二战苏联雅克-3螺旋桨战斗机三维建模

　　本次建模还原的雅克-3是二战时期苏联空军列装的单座单发轻型螺旋桨战斗机，从结构设计逻辑来看，该机型的研发核心围绕前线制空作战的狗斗需求展开，整体气动布局采用下单翼、后三点式起落架的经典螺旋桨战机构型，机身截面为近似椭圆形的硬壳式结构，在保证结构强度的前提下尽可能压缩迎风面积，降低高速飞行时的气动阻力。从实际作战应用场景出发，该机型主要承担前线制空权争夺、近距对地支援护航、敌方战术轰炸机拦截任务，设计阶段就针对东线战场的前线野战机场起降条件做了适配，起落架结构采用了大行程减震支柱搭配低压轮胎，能够在压实土质跑道、简易铺装道面完成起降作业，起落架收放机构为液压驱动，主起落架向内收入机翼中段舱室，尾轮为半收放式结构，

　　飞行状态下半埋入机身尾部，减少外露结构带来的附加阻力。动力系统匹配的是液冷V型活塞发动机，发动机舱段采用了承力式蒙皮设计，前部设置环形滑油散热器与冷却液散热器进气口，散热器风门可根据发动机工作温度自动调节开度，平衡散热效率与飞行阻力，发动机输出轴连接三叶可变距螺旋桨，桨叶角度可随飞行速度、发动机转速自动调整，保证不同飞行工况下都能获得最优推进效率。座舱设计为气泡式半封闭座舱，风挡采用多层防弹玻璃结构，座椅后部铺设8mm厚的防弹钢板，能够抵御12.7mm口径机枪弹的直射，座舱内部的操纵杆、脚舵、仪表板布局完全按照实机还原，所有仪表的安装位置、操作行程都符合真实机型的人机工程设计，飞行员在座舱内的视野覆盖范围满足前向180度、

　　侧向下视15度的观察需求，适配近距格斗时的态势感知需要。机翼采用层流翼型设计，翼展控制在较小尺寸以提升滚转响应速率，机翼内部设置整体式燃油箱，燃油箱外壁覆盖自密封涂层，被小口径弹药击穿后可依靠橡胶层的膨胀自动封堵漏点，减少战损后的燃油泄漏风险，机翼前缘安装有缝翼，低速飞行时缝翼自动伸出，提升机翼升力系数，降低起降阶段的失速速度，机翼后缘设置分裂式襟翼与副翼，襟翼最大下放角度为40度，着陆阶段放下襟翼可大幅降低进场速度，缩短滑跑距离。武器系统配置为一门同轴20mm机炮加两挺12.7mm机翼机枪，机炮安装在发动机V型缸体之间，射击时子弹穿过螺旋桨桨毂中心，无需设置射击协调器，提升了射击精度与射速，机翼机枪安装在翼根位置，

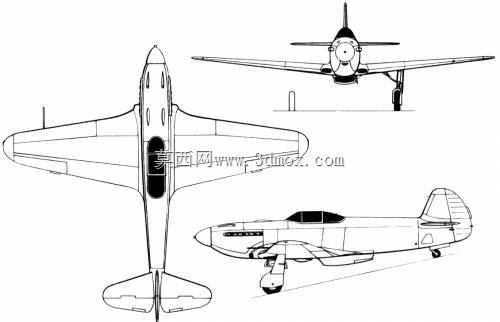

　　枪口位置避开螺旋桨旋转平面，供弹链路直接连接机翼内部的弹药箱，减少供弹故障概率。从建模的尺寸边界来看，整机长度、翼展、机高的比例严格按照实机测绘数据还原，所有气动舵面的偏转角度范围都符合真实机型的操作限制，机身表面的蒙皮铆接接缝、检修口盖、天线桅杆、机徽标识的位置都做了精细化还原，尾翼采用常规布局，垂直尾翼与水平尾翼的翼型为对称翼型，舵面操纵拉杆的布置也按照实机结构做了呈现，能够直观展示该机型的机械结构与气动设计逻辑，可用于航空史研究、空战模拟场景搭建、航空科普教具开发等场景，结构建模过程中对所有承力部件的连接关系做了校验，机身隔框、翼梁、长桁的布置符合硬壳式机身的传力路径，能够直观体现二战时期轻型战斗机的结构设计思路，即通过极致的减重、减阻设计，搭配大马力发动机，获得优异的垂直机动性能与水平盘旋性能，在近距格斗中占据能量优势。
