1.5英寸管道开孔用锯齿切削孔锯结构

　　在管道安装、木结构开孔、现场维修作业场景里，这类1.5英寸规格的孔锯是手持钻具配套的常用切削配件，主要用于在薄壁金属管道、实木板材、硬质塑料管材上开出标准直径的圆形通孔，相比普通麻花钻，孔锯的环形切削结构能大幅降低切削阻力，开出的孔口圆度误差更小，边缘毛刺量少，能减少后续孔口修磨的工序时长。

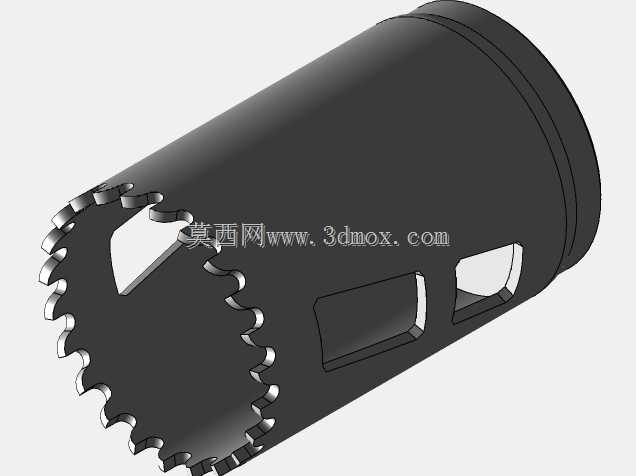

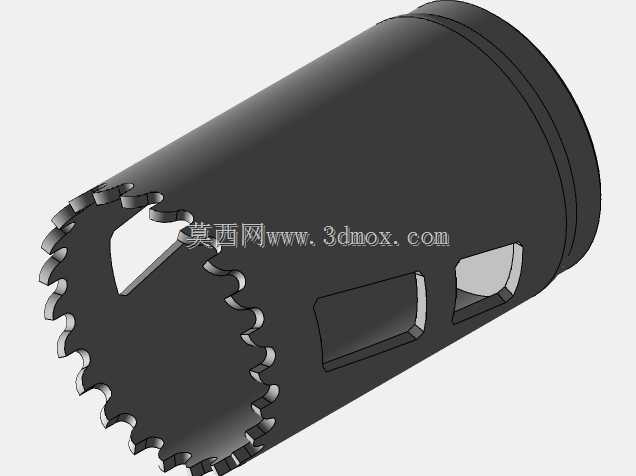

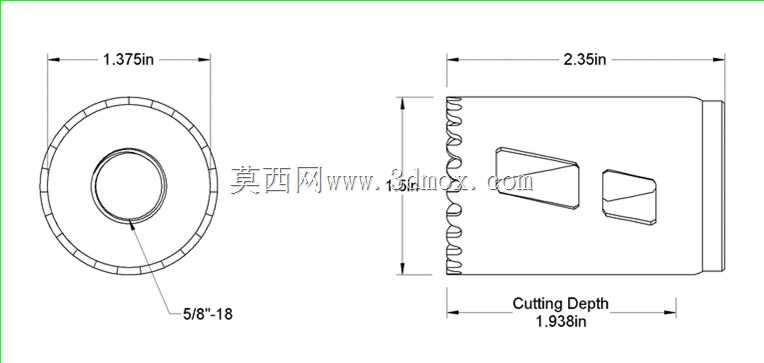

　　从实际使用的工况来看，现场作业时经常会遇到在已铺设的管道上开孔接支管、在木质龙骨上开穿线孔、在塑料储水容器上开安装孔的需求，这类孔锯的切削深度设计为1-15/16英寸，足够覆盖常规家装水管、穿线管材、薄型板材的壁厚范围，不会出现切削深度不足导致孔未打穿就卡锯的问题。孔锯端部的锯齿采用等距渐开式排布，每个齿的切削角度经过匹配，切削钢材时能保证切屑顺利排出，切削木材时不会出现齿槽夹屑导致的烧锯问题，侧面开设的两个异形窗口，一方面是为了在切削完成后，方便用螺丝刀或者冲子把卡在锯筒内部的料芯捅出来，另一方面也能在切削过程中让空气进入锯筒内部，降低切削区域的温度，减少锯齿过热退火的概率，同时这个窗口的尺寸刚好适配直径1-3/8英寸的塞子移除作业，当管道上的旧塞子需要拆卸更换时，不需要额外配备专用拔塞工具，直接用孔锯的侧窗口卡入塞子边缘就能撬动取出，适配现场维修的多场景需求。

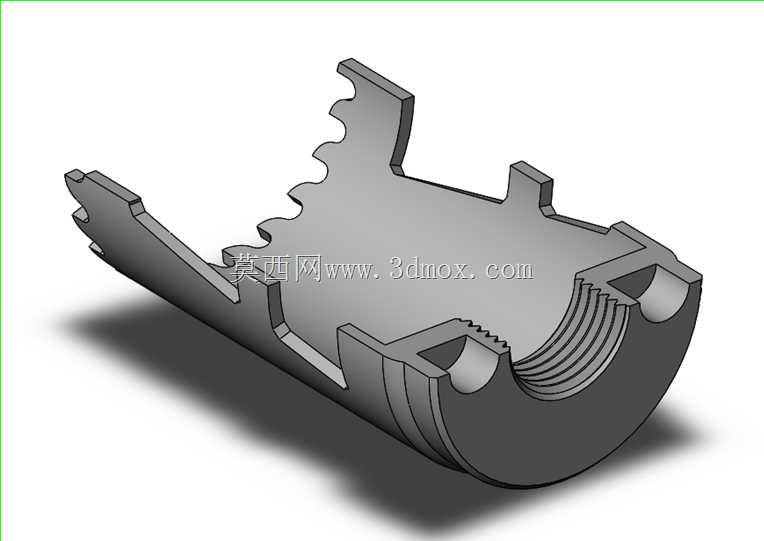

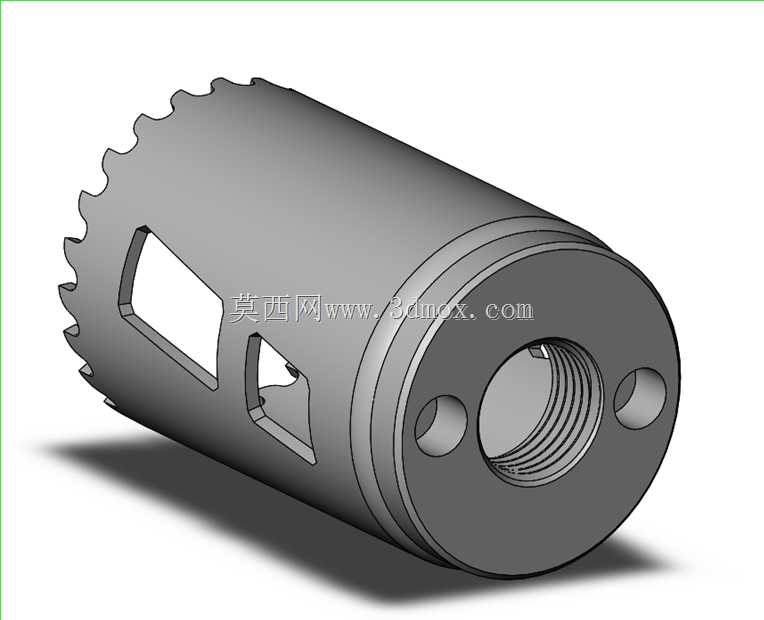

　　安装配合方面，孔锯尾端设计有两个对称的定位销孔，和5/8-18英寸规格的心轴螺纹配合，安装时先将心轴拧入孔锯尾部的内螺纹，再让心轴上的两个定位销插入孔锯端面对应的销孔里，这种双重配合的结构能避免切削过程中孔锯和心轴之间出现相对转动，防止螺纹滑牙，同时能传递更大的扭矩，在切削较硬的钢材时不会出现孔锯打滑空转的情况。定位销孔的位置和深度经过匹配，安装后孔锯的端面跳动量控制在很小的范围内，切削时不会出现孔口偏心、锯齿单边受力崩齿的问题。

　　从结构设计的逻辑来看，孔锯的筒体采用薄壁合金钢材质，在保证整体刚性的前提下尽可能降低筒体壁厚，这样能减少环形切削的切削量，降低作业时的手持推力，减轻操作人员的劳动强度，同时薄壁结构的锯筒在切削时产生的切削阻力更小，配套普通的手持电钻就能完成作业，不需要使用大扭矩的工业级钻床，适配现场流动作业的设备条件。锯齿部分和筒体采用一体化加工成型，没有焊接接缝，避免了高速切削时锯齿因为焊接强度不足脱落的风险，锯齿的齿尖经过硬化处理，表面硬度足够应对普通钢材、木材、塑料的切削需求，同时齿根位置做了圆弧过渡，减少应力集中，防止切削时遇到硬点出现齿根断裂的问题。

　　实际选型时需要注意，这个规格的孔锯适配的开孔直径为1.5英寸，也就是常说的1寸半管对应的开孔尺寸，在管道上开三通接口时，要确认支管的外径和孔锯的切削直径匹配，避免开孔过大导致接口密封不严，或者开孔过小导致支管无法插入。安装心轴时要保证螺纹拧紧，定位销完全插入销孔，作业时先让中心钻定位，待锯齿完全接触工件表面后再均匀施加推力，不要突然加大推力导致锯齿崩损，切削金属材料时可以适当添加切削液，降低锯齿温度，延长孔锯的使用寿命。侧面的排屑窗口在切削深度较大时要定期退出孔锯清理槽内的切屑，防止切屑堆积在锯筒内部导致卡锯、孔壁刮花的问题。

　　这类孔锯的结构设计充分考虑了现场作业的实际痛点，没有多余的复杂结构，所有的结构特征都服务于切削、排屑、安装、多功能适配的实际需求，不管是水电安装、木工装修还是设备维修场景，都能快速完成开孔作业，相比专用的开孔设备，这类便携的孔锯配件成本更低，携带方便，不需要复杂的安装调试，拿到手配合普通电钻就能使用，是现场安装维修作业包里的常备配件。在三维建模过程中，需要重点关注锯齿的齿形角度、内螺纹的配合公差、定位销孔的位置度、侧窗口的边缘倒角，这些细节直接影响模型后续做工程出图、数控加工的准确性，尤其是螺纹部分的建模要符合统一螺纹标准，定位销孔的位置要和对应心轴的销位完全匹配，否则加工出来的零件会出现安装不上、转动偏心的问题，筒体的壁厚要均匀，避免3D打印或者机加工时出现壁厚不均导致的刚性不足问题。
