直列屏蔽式CAT5e网络对接耦合结构

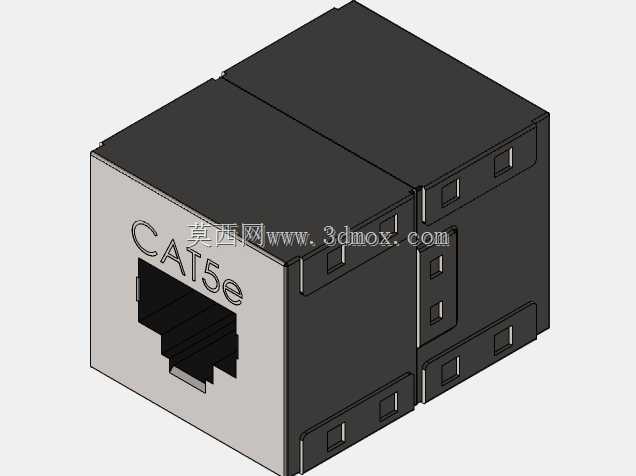

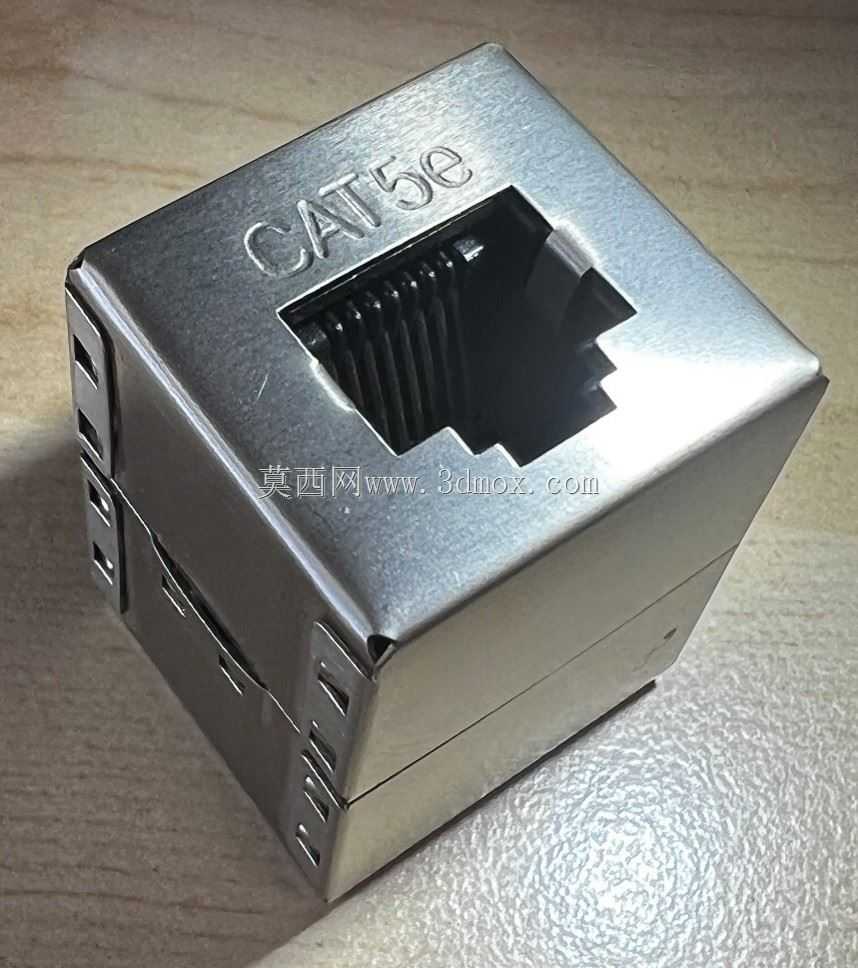

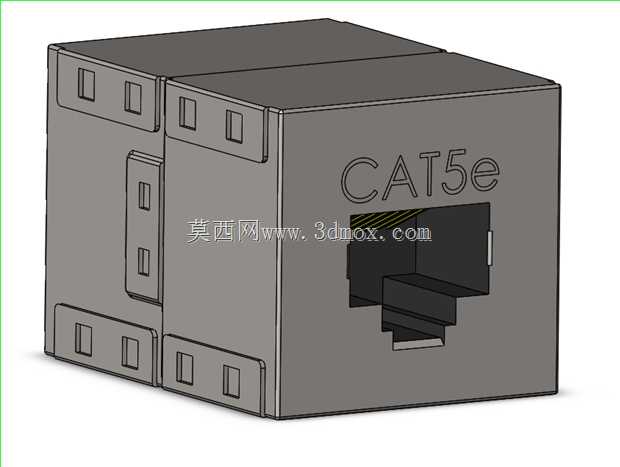

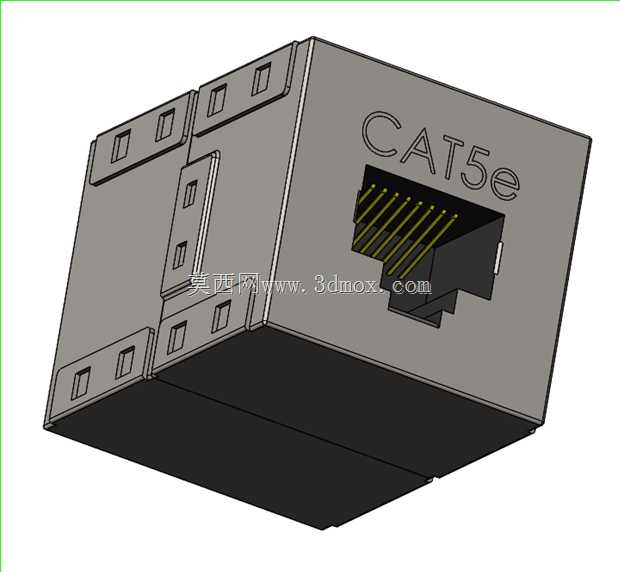

　　在综合布线工程、机柜内部线缆续接、弱电井线路延伸、工业控制网络搭建等场景中，经常会遇到单根网线长度不足、原有线缆端头损坏需要续接的需求，普通的非屏蔽对接头在强电磁干扰环境下容易出现丢包、传输速率下降的问题，带屏蔽结构的直列CAT5e耦合器就是针对这类场景设计的无源接插件。这款耦合器采用直列式双阴端口设计，两端均为标准8P8C水晶头接口，内部8根接触金针对应CAT5e类网线的线序定义，可直接对接两端做好RJ45水晶头的超五类网线，实现百兆网络信号的直通续接，无需重新压接长距离线缆，大幅降低现场布线的返工成本。从结构设计来看，这款耦合器采用金属屏蔽外壳作为主体结构，外壳表面冲压有CAT5e标识，金属壳体整体做导电氧化处理，

　　可与两端水晶头的屏蔽层、机柜安装面形成连续的屏蔽导通路径，有效阻隔外界电磁干扰对网络信号的影响，尤其适合在变频器、伺服电机周边的工业布线场景，或是机房内高密度线缆排布的环境下使用，减少相邻线缆之间的串扰。安装结构上，这款耦合器设计为1英寸×1英寸的正方形安装法兰，法兰边预留了多个卡扣式安装位，可直接卡入标准的机柜配线架面板、墙面信息面板的对应开孔中，无需额外螺丝固定，安装拆卸都十分便捷，整体长度控制在1.28英寸，安装后突出面板的尺寸极小，不会占用机柜内部过多的走线空间，也不会影响后续柜门的关闭。在接触结构设计上，内部的8根接触端子采用镀金工艺，降低接触电阻，保证多次插拔后仍能维持稳定的信号传输性能，

　　端子的排布严格遵循TIA/EIA-568超五类布线标准，线对之间的位置偏差控制在极小范围内，避免因线对错位导致的回波损耗、近端串扰指标超标，满足百兆以太网的传输性能要求。外壳的弯折结构采用一体冲压成型工艺，拼接缝隙控制在0.1mm以内，既保证屏蔽结构的连续性，也提升了整体结构强度，在现场施工插拔水晶头时不会出现壳体开裂、变形的问题。实际选型使用时，需要注意这款耦合器为屏蔽型结构，使用时需搭配屏蔽水晶头与屏蔽网线，才能形成完整的屏蔽链路，若搭配非屏蔽线缆使用，屏蔽效果会大打折扣；同时其安装开孔尺寸适配标准的Keystone面板开孔，可直接替换同规格的非屏蔽耦合模块，无需重新开孔改造面板，在旧机房屏蔽改造项目中可直接替换原有非屏蔽模块，

　　施工效率极高。在三维建模层面，这款模型完整还原了外壳的冲压卡扣结构、内部RJ45接口的端子排布、表面标识的细节，结构工程师在做配线架设计、机柜布线仿真时，可直接调用该模型进行装配干涉检查，验证安装空间是否充足，避免实际生产装配时出现尺寸不匹配的问题。不同于普通的直通对接头，这款带安装法兰的屏蔽耦合器可固定在面板上，不会因为线缆拖拽导致对接处松动脱落，在长期震动的工业设备场景下，连接可靠性远高于无固定结构的普通对接头。其金属外壳除了屏蔽作用外，还具备更好的散热性能，长时间大流量数据传输时，接口处的热量可通过金属壳体快速散发，避免因温度过高导致的传输性能下降。端口内部设计有防脱卡扣结构，水晶头插入后会自动卡紧，需要按压水晶头弹片才能拔出，避免日常维护时误碰导致线缆脱落。整体结构没有多余的活动部件，属于无源免维护的接插件，安装完成后无需额外调试，插入网线即可正常使用，适配所有遵循CAT5e标准的网络设备，包括交换机、路由器、工控机、网络摄像头、IP电话等设备的线缆续接场景。
