带孔钣金件折叠展开工艺实操演示

　　在通讯设备结构件加工、电子设备壳体生产这类对钣金件精度要求较高的场景中，带孔位的钣金展平一直是结构设计与工艺落地环节容易出现偏差的环节，很多新手工程师在处理带开孔的折弯钣金时，常出现展平后孔位偏移、折弯线计算误差、成型后孔位与装配基准错位的问题，直接影响后续的螺丝装配、元器件避让、壳体拼接精度。这个演示案例针对的就是通讯类产品中常见的薄金属板材折弯件，这类零件通常用作设备内部的安装支架、屏蔽挡板、侧边固定片，板材厚度多在0.8mm到2mm之间，表面往往需要做喷塑或者镀锌处理，孔位用来穿设固定螺丝、避让接插件或者预留通风位置，一旦展平计算出错，冲压下料后的坯料折弯成型后，孔位中心距偏差超过0.2mm就会导致装配时螺丝无法顺利穿入，或者接插件与孔位边缘发生干涉，需要二次锉修，大幅降低生产效率。

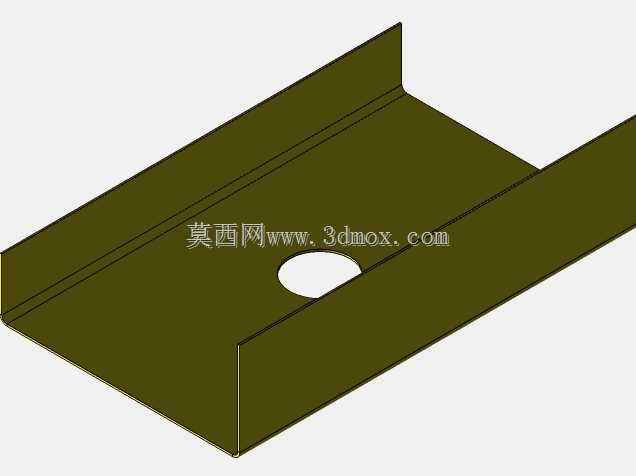

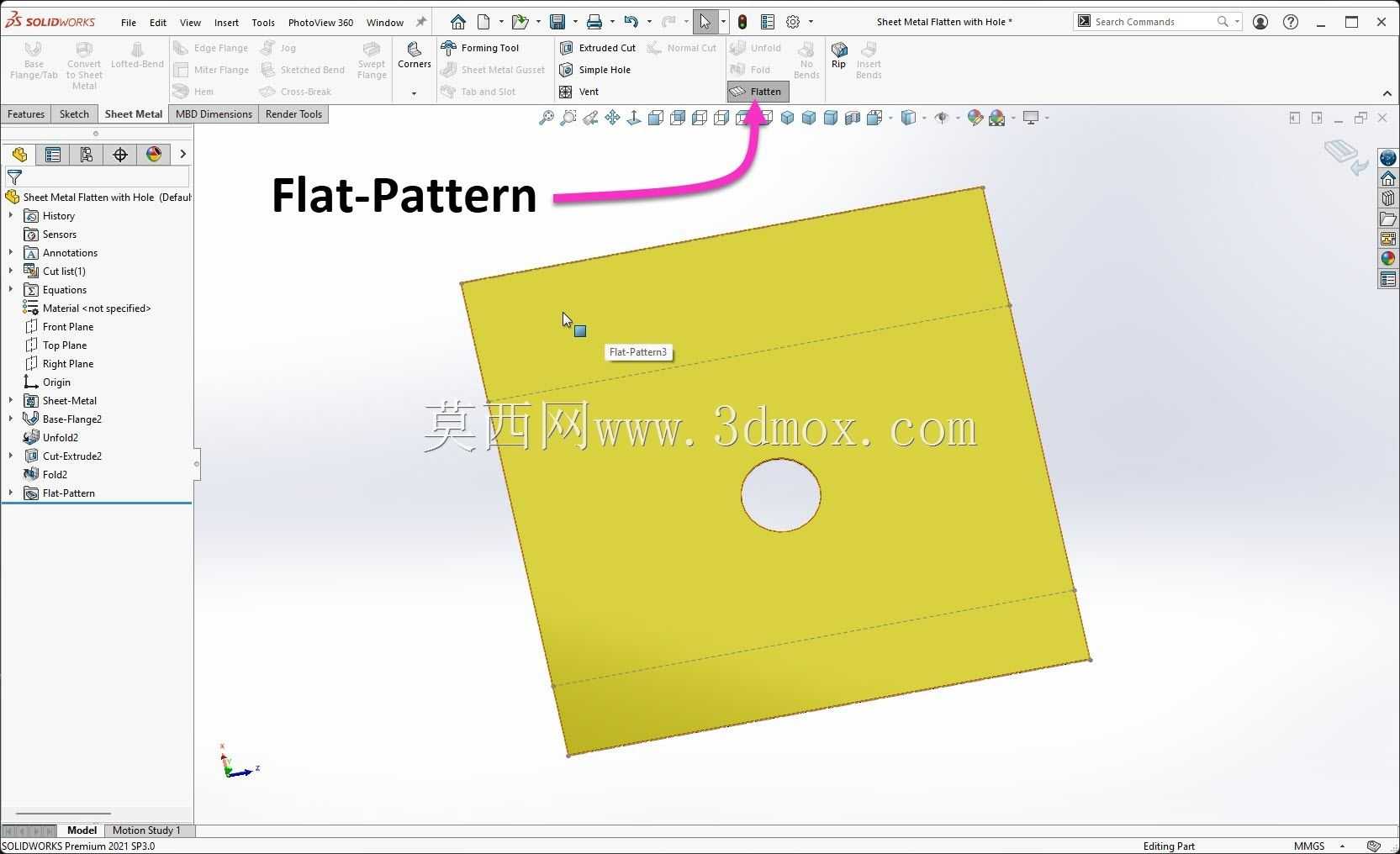

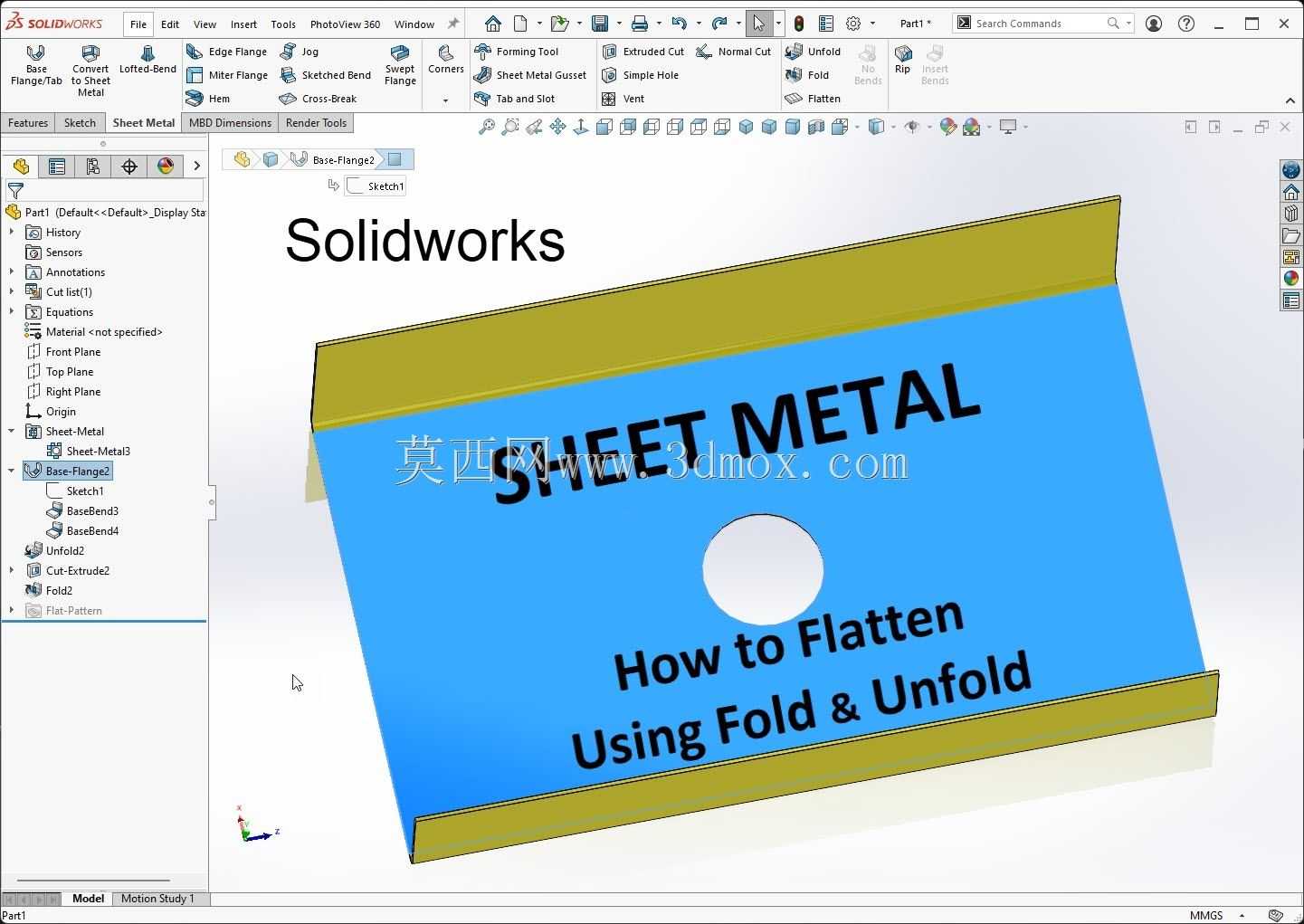

　　从设计思路来看，这类带孔钣金的建模不能直接用一键展平功能草草处理，首先要明确折弯扣除值的选取，不同材质、不同厚度的板材，折弯R角与折弯系数的对应关系存在差异，比如常用的SPCC冷轧钢板，1mm厚度下折弯内R取0.5时，折弯扣除值通常在1.7mm左右，如果孔位距离折弯线的距离小于2倍板厚，直接展平很容易出现孔位拉扯变形，这时候就需要先通过折叠特征还原零件的成型状态，确认孔位在成型后的位置完全符合装配要求，再通过展开特征逐段计算折弯段的展开长度，避免整体展平带来的累计误差。案例里的演示逻辑就是先构建折弯完成的成品钣金模型，在对应位置添加直径匹配安装需求的通孔，确认孔位与折弯边的相对位置、孔中心到安装基准面的尺寸完全符合装配边界要求后，再分步使用折叠与展开功能，逐段验证每一道折弯的展开尺寸，确保每一段直边的长度、折弯处的工艺缺口、孔位在展开坯料上的坐标都精准对应，不会因为折弯拉伸导致孔位变形或者偏移。

　　实际生产中，这类钣金件的安装边界需要严格匹配通讯设备的内部安装空间，比如通讯终端设备的内部屏蔽钣金，安装后需要与周边的电路板、电池仓、天线模块保持至少1mm的安全间隙，展平后的坯料外轮廓尺寸要匹配冲压模具的刀口尺寸，折弯后的成型尺寸要控制在自由公差IT13级以内，孔位的位置度公差要控制在0.15mm以内，才能满足流水线的快速装配要求。很多工程师在建模时容易忽略折弯过程中板材的拉伸形变，尤其是孔位靠近折弯线的情况，成型后孔位会被拉扯成椭圆，直接影响螺丝的装配顺畅度，这个演示里的操作逻辑就是在建模阶段就提前预判形变，通过分步折叠展开的方式，在展开坯料上对靠近折弯线的孔位做微小的位置补偿，抵消折弯拉伸带来的位移，同时在折弯线与孔位之间预留足够的工艺余量，避免冲压折弯时孔位出现撕裂。

　　从工艺落地的角度看，这类钣金件的加工流程通常是先按照展平后的坯料尺寸做激光下料或者冲压落料，然后在数控折弯机上按照预设的折弯顺序逐道折弯，过程中需要用定位靠块保证每一道折弯的尺寸精度，如果建模阶段的展平尺寸存在误差，折弯后的零件要么尺寸超差无法装入设备壳体，要么孔位错位无法固定元器件。演示中重点展示的折叠与展开功能配合使用的方法，本质是让工程师在建模阶段就模拟实际的折弯工序顺序，按照车间实际的折弯步骤来逐段展开零件，而不是直接用软件的自动展平功能一次性计算，这样能最大程度贴合实际加工的形变规律，减少设计与生产之间的偏差。比如在处理多道折弯的钣金件时，不同的折弯顺序会带来不同的累计误差，按照实际加工顺序分步展开，就能提前发现尺寸链上的偏差，在建模阶段就调整折弯边长度或者孔位位置，避免生产出不合格的坯料。

　　另外，这类带孔钣金在通讯类产品中往往还要考虑电磁屏蔽的需求，折弯后的拼接缝隙要控制在0.3mm以内，才能满足电磁屏蔽的效能要求，这就对展平后的尺寸精度提出了更高的要求，如果展平尺寸偏差过大，折弯后拼接处缝隙过宽，就会导致电磁泄漏，无法通过产品的EMC测试。在建模过程中，除了要保证孔位和外形尺寸的准确，还要注意折弯处的止裂槽设计，止裂槽的宽度通常与板厚一致，深度要超过折弯R角的切点位置，避免折弯时板材在应力集中处出现开裂，尤其是在靠近孔位的折弯位置，止裂槽的设计要避开孔位边缘，防止孔位与止裂槽连通影响结构强度。通过分步折叠展开的操作方式，工程师可以在每一步操作后检查零件的成型状态，确认止裂槽的位置、孔位的形变情况、折弯边的贴合度都符合设计要求，最终输出的展平图纸可以直接用于车间生产，不需要工艺人员再做二次尺寸核对，大幅缩短从设计到量产的周期，减少试错成本。
