微雪1.28英寸圆形显示模组结构设计

　　这款圆形显示模组的结构设计，首先围绕嵌入式设备的人机交互场景展开，目前在智能穿戴设备、小型仪器仪表、车载辅助显示、桌面创意外设、工业状态指示终端这类需要小尺寸异形显示的场景中，圆形屏幕相比常规矩形屏，在表盘类UI、环形状态指示类界面的适配性上有天然优势，不会出现矩形屏做圆形显示时的边角空间浪费问题。从实际功能层面看，这款1.28英寸的圆形显示单元，核心是完成数字信号到可视化图像的转换，配套的PCB基板集成了驱动电路、接口焊盘，不需要额外搭配复杂的转接板就能直接接入主控系统，降低了终端设备的集成难度。

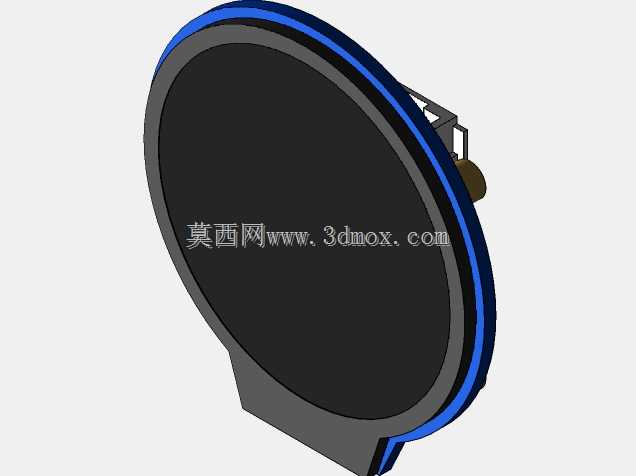

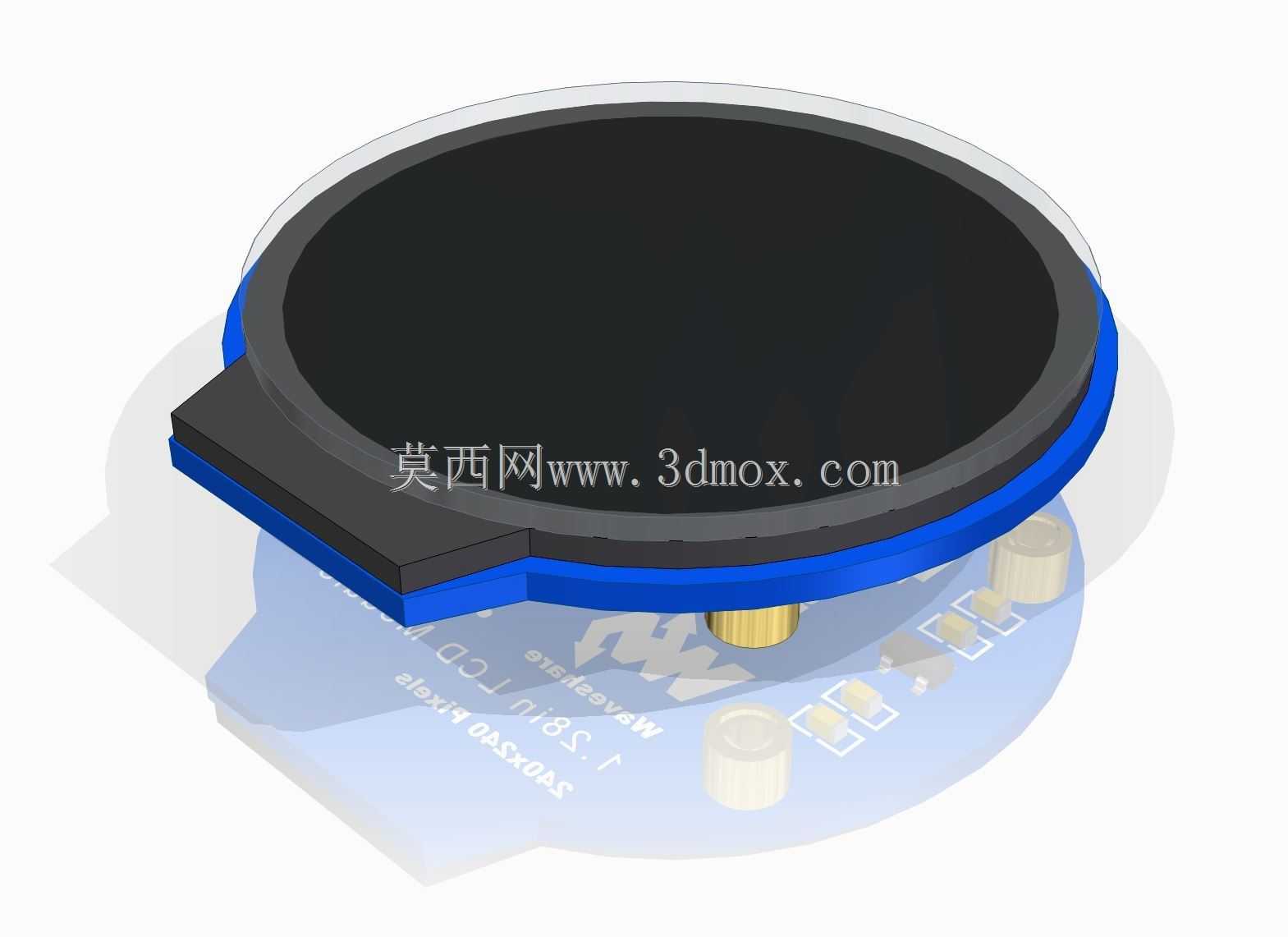

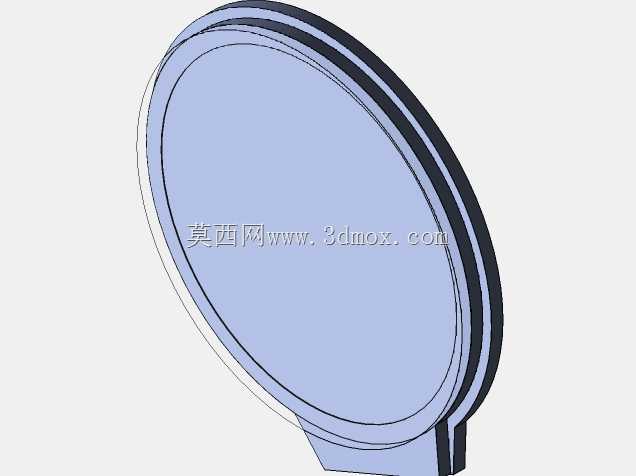

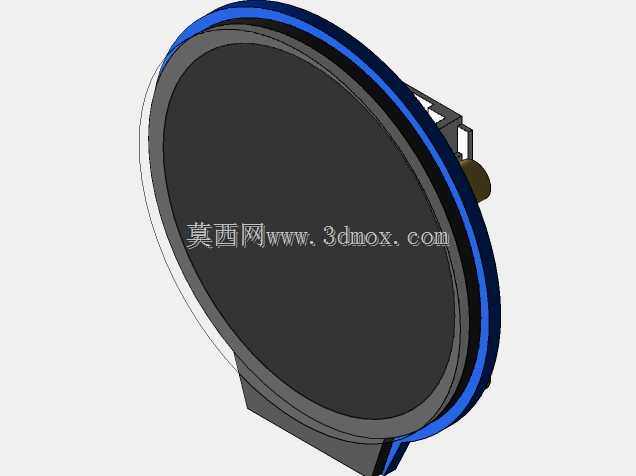

　　设计思路上，首先考虑的是安装兼容性，模组整体采用层叠式结构，最上层是覆盖透明保护盖板的显示区域，蓝色的中框结构既做屏幕的固定限位，也承担PCB与显示面板之间的支撑作用，底部伸出的金手指接口区域做了局部凸台设计，避免安装时接口部分与安装基面直接挤压造成焊盘损伤。屏幕的有效显示区域完全覆盖圆形可视范围，黑边宽度控制在极小的尺寸，尽可能在有限的外径下扩大显示面积，满足小尺寸设备的信息展示需求。

　　从安装边界来看，模组整体的圆形主体外径适配常规的圆形开孔安装场景，侧边的延伸接口部分需要在安装基座上预留对应的避让槽，安装时可以通过背部的四个定位柱做预定位，再通过点胶或者微型螺丝完成固定，不需要额外设计复杂的固定结构。背部的元器件布局做了高度统一，最高的元器件高度不超过基板到中框底部的间隙，避免组装时元器件顶到中框造成屏幕翘起。

　　在结构可靠性设计上，屏幕与中框之间采用窄边粘接固定，粘接区域避开显示有效区，不会造成显示边缘的阴影问题，同时粘接层具备一定的缓冲能力，能够抵消日常使用中的轻微振动冲击，避免屏幕受外力出现碎裂或者显示异常。PCB基板的边角做了圆弧过渡处理，不会在组装时划伤操作人员或者周边的线材，接口焊盘做了沉金处理，提升反复插拔或者焊接时的接触可靠性，适合小批量样机调试以及批量量产的焊接工艺要求。

　　针对不同的应用场景，这款模组的结构预留了足够的改装空间，比如需要做防水处理的场景，可以在中框与安装面板之间加装超薄密封圈，依靠安装压力完成密封，不需要修改模组本身的结构；需要做表面钢化玻璃覆盖的场景，也可以直接在原有保护盖板上贴合，不会影响整体的安装尺寸。从实际选型的角度看，这款圆形显示模组的尺寸刚好适配多数手持设备、桌面小装置的面板安装需求，不会因为尺寸过大占用过多的设备内部空间，也不会因为尺寸过小导致显示内容难以辨识，1.28英寸的直径在常规的人眼阅读距离下，能够清晰显示文字、图标、环形进度条这类常用的交互元素。

　　建模过程中对各个零件的配合公差做了合理设置，中框与屏幕的配合采用小间隙配合，方便组装时的点胶定位，PCB与中框的定位柱配合采用过渡配合，组装后不会出现松动移位，接口部分的金手指尺寸完全按照通用的SPI接口规范设计，能够直接兼容市面上主流的单片机开发板接口，不需要额外做转接设计。整体结构没有采用复杂的卡扣或者多零件拼接设计，尽可能减少零件数量，降低组装工序的复杂度，同时也减少了结构件之间的配合误差累积，保证最终成品的显示面平整度。
