麦道AV-8B鹞式垂直起降攻击机结构设计

　　这款垂直起降攻击机的三维结构设计，核心围绕前线近距支援任务的特殊使用需求展开，区别于常规起降战机的布局逻辑，整套结构优先保障推力矢量喷管的活动空间与整机重心的精准匹配。从实际部署场景来看，该机型可在无长跑道的前线野战场地、两栖攻击舰甲板、大型两栖舰的简易起降点完成起降作业，无需依赖完整的机场保障设施，能够跟随地面突击部队推进部署，为前沿单位提供即时的空中火力支援，同时承担战术侦察、空域巡逻等任务。整机气动布局采用上单翼常规布局，机身两侧设置半圆形进气道，匹配单台大推力涡扇发动机的进气需求，机翼为小后掠角超临界翼型，翼下设置多个外挂点，可挂载副油箱、对地攻击弹药、近距空空导弹等不同载荷，机翼展长与机身长度的比例经过反复优化，

　　既保证低速飞行时的操纵稳定性，也能满足垂直起降阶段的升力分布要求。垂尾与平尾的尺寸设计充分考虑了低速及悬停阶段的舵效，在喷管偏转带来的复杂气流干扰下，仍能提供足够的操纵力矩，保障起降阶段的姿态可控。起落架采用独特的自行车式主起落架布局，机翼两端设置辅助支撑轮，主起落架沿机身轴线前后布置，能够承受垂直降落阶段的冲击载荷，起落架收放机构的行程与舱室空间经过精准匹配，收放过程不会与机身内部的发动机、燃油管路、航电设备产生干涉。动力系统的安装是整个结构设计的核心，发动机沿机身轴线布置，四个可偏转喷管分布在机身重心附近，喷管可在0到98度范围内偏转，实现垂直起降、短距滑跑、平飞巡航等不同推力方向的切换，机身结构围绕发动机安装框架做了加强设计，

　　采用复合材料蒙皮与金属框架混合的承力结构，既降低整机结构重量，也能承受喷管高温气流的冲刷与大过载机动的结构应力。座舱采用高位气泡式设计，为飞行员提供全向视野，方便在近距支援任务中观察地面目标，同时在垂直起降阶段能够清晰观察机身与起降场地的相对位置，座舱后部设置航电设备舱，集成了导航、武器控制、通信等相关设备，设备舱的维护口盖设置在机身背部与侧部，可在前线无大型吊装设备的条件下完成日常检修。机身内部设置多个软质燃油箱，分布在发动机周围的空余空间，燃油输送管路做了隔热处理，避免发动机高温引发燃油系统故障，同时在油箱周边设置防火隔层，提升战场生存能力。机翼挂点的接口采用标准化设计，可快速切换不同类型的任务载荷，

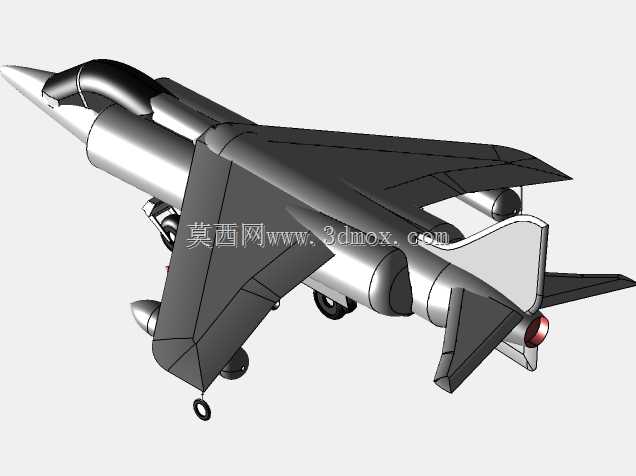

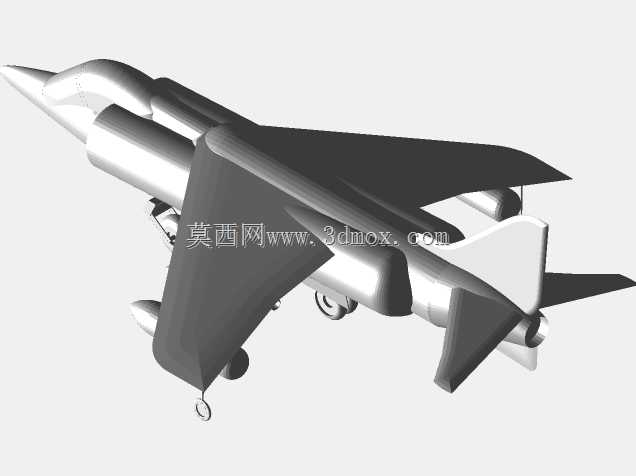

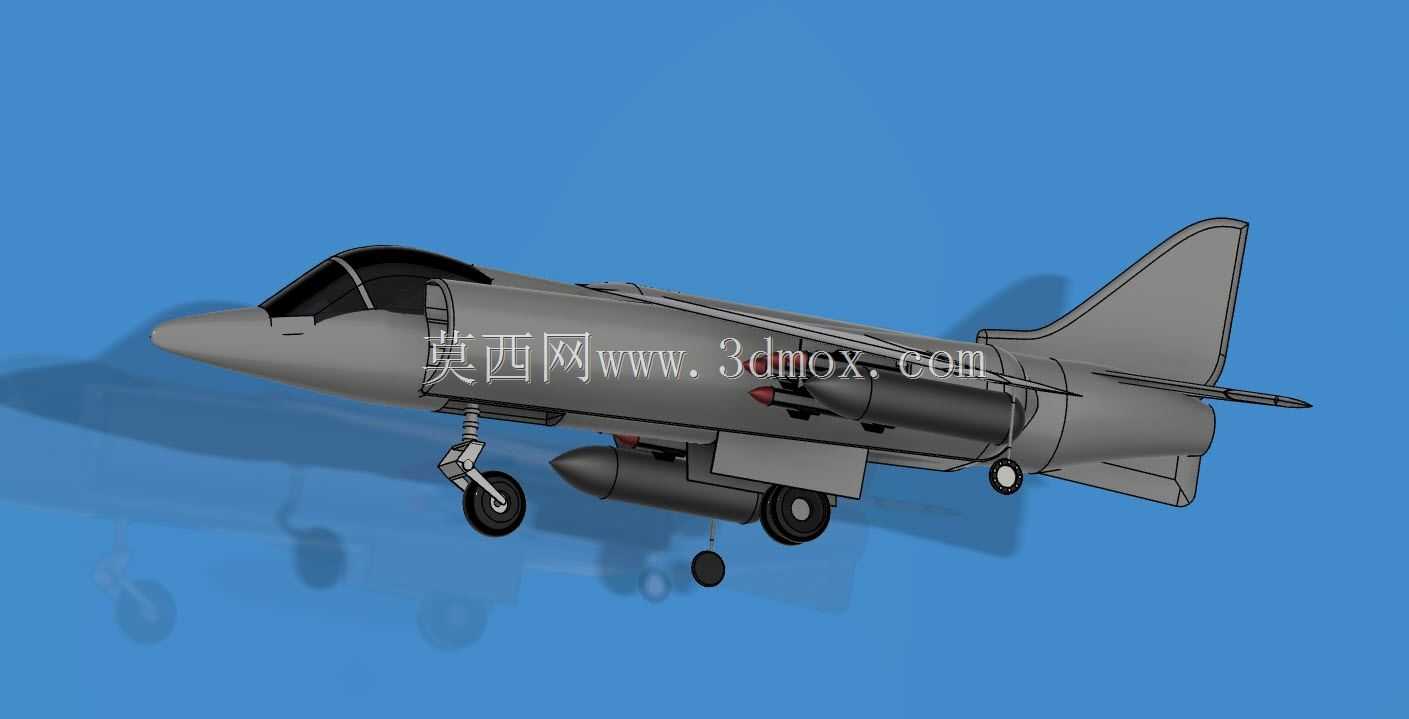

　　挂点的承力结构与机翼主翼梁直接连接，能够承受大重量弹药挂载时的载荷，外挂物与机翼之间预留足够间隙，避免发射、投放过程中与机身结构发生碰撞。尾喷管周边的机身结构采用耐高温合金材料，同时设置气流导流结构，避免垂直起降时的高温气流反弹冲刷机身下部结构，也能减少甲板烧蚀问题。整套模型完整还原了战机的气动外形、起落架收放结构、外挂点布局、动力系统安装位置等核心结构细节，可用于军用航空装备结构教学、垂直起降飞行器原理演示、战机气动布局研究等场景，建模过程中严格匹配实机的结构比例与安装边界，各活动部件的运动行程与实际结构完全一致，能够直观展示垂直起降战机的结构特点与工作逻辑。
