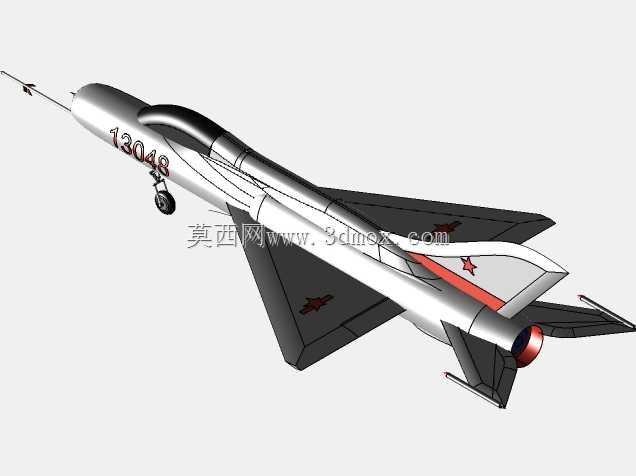

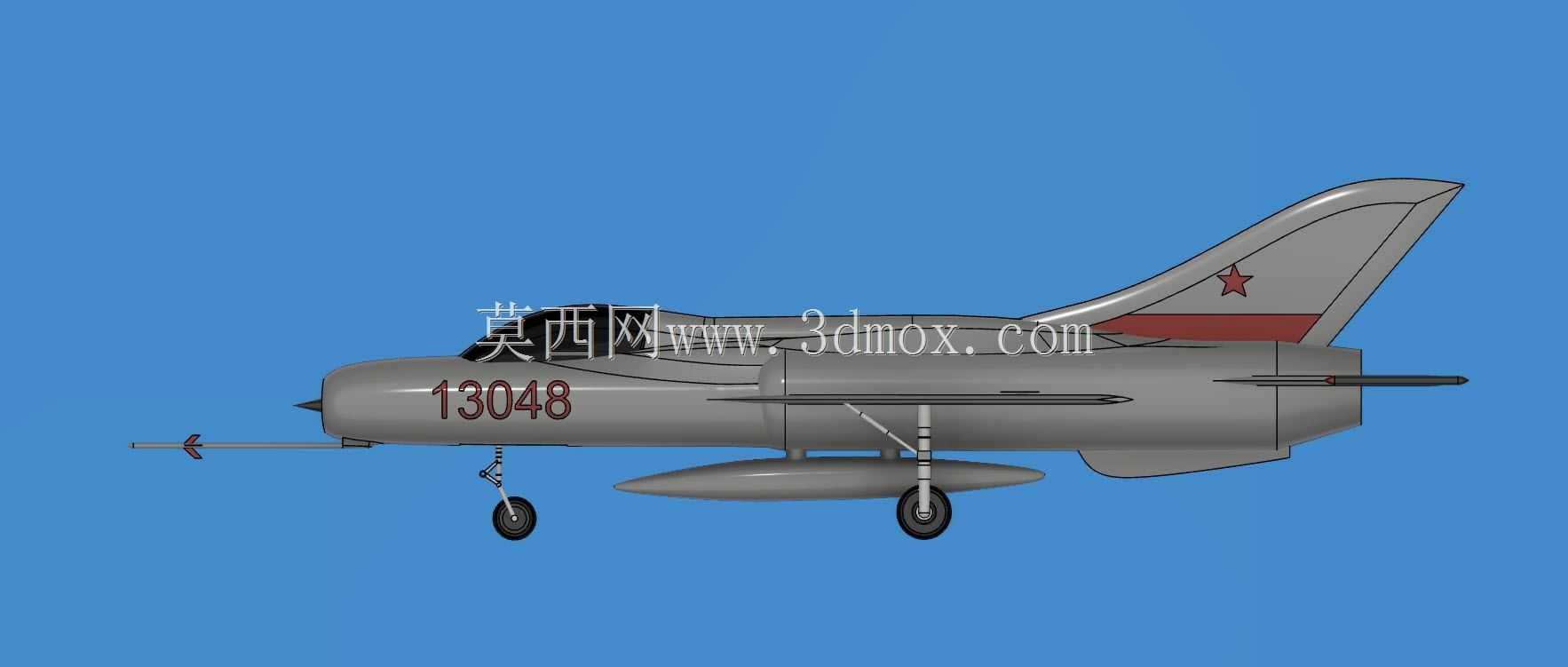

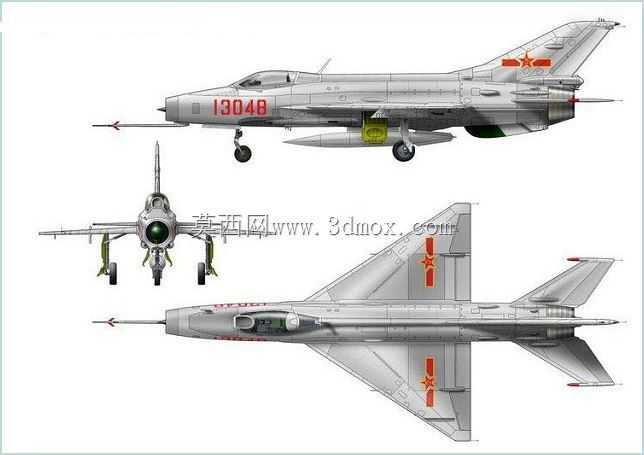

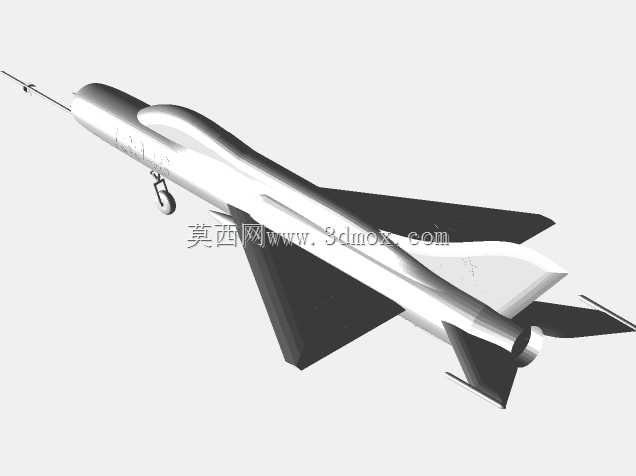

歼七轻型超音速歼击机三维结构模型

　　该模型还原的是单发轻型超音速歼击机的完整外形与结构布局，这类机型在军用航空领域主要承担前线制空争夺、近距空中支援、要地防空拦截等任务，在很长一段周期内都是国土防空体系的核心装备之一，同时也被大量改装为侦察、教练等衍生型号，适配不同场景的任务需求。从气动布局设计来看，模型完整复现了该机型的三角翼+全动平尾+单垂尾的经典布局，机头进气道搭配可调激波锥的设计，是为了适配2马赫级飞行速度下的进气效率需求，在建模过程中需要精准还原激波锥的伸缩调节行程边界，确保进气道内流道的截面变化符合超音速进气的压缩规律，避免出现气动外形失真导致的仿真参考价值缺失。机身结构采用全金属半硬壳式设计思路，模型中可清晰看到机身分段的对接框位置，

　　从机头雷达罩后端开始，依次划分为进气道段、前设备舱、座舱段、燃油舱段、发动机舱段、尾喷管段，各段的外形公差控制严格，尤其是座舱段的水泡形风挡与座舱盖的曲面弧度，需要匹配飞行员的视界范围要求，风挡的倾斜角度既考虑了高速飞行下的阻力降低需求，也兼顾了前下方的对地观察视界，建模时对曲面的G2连续性做了专门处理，避免出现曲面棱线破坏气动外形的问题。机翼部分为大后掠角三角翼，前缘后掠角达到57度，这种设计可以有效降低超音速飞行时的波阻，同时机翼相对厚度较小，能够在高速状态下保持较好的结构刚度，模型中还原了机翼上的翼刀结构，该结构的作用是阻止机翼表面的附面层沿展向流动，避免翼尖失速问题的出现，翼刀的高度、安装位置都与实机保持一致，

　　同时机翼后缘的襟翼、副翼的偏转边界也做了明确的结构区分，襟翼的下偏角度范围、副翼的左右差动行程都在模型中预留了运动副的安装位置，可直接用于飞行状态的机构仿真。起落架部分采用前三点式布局，前起落架为支柱式结构，安装在进气道下方的承力框上，转向机构与前起落架支柱集成设计，主起落架为摇臂式结构，收纳于机翼根部与机身连接的起落架舱内，模型中精准还原了起落架收放时的运动轨迹，确保收放过程中不会与机身、机翼的内部结构发生干涉，机轮的轮胎花纹、刹车装置的结构细节都做了还原，起落架舱门的开启闭合角度也与实机的收放逻辑匹配。尾翼部分的全动平尾安装在机身尾部的承力转轴上，可实现全角度偏转来控制飞机的俯仰姿态，垂尾的后掠角度与机翼匹配，

　　垂尾根部的减速伞舱结构也在模型中有所体现，减速伞舱的舱门开启方向、伞包的安装空间都做了结构预留。机身外部的挂架结构分布在机翼下方与机腹位置，可挂载副油箱、近距空空导弹、航空火箭弹发射巢等不同载荷，模型中还原了挂架的安装接口尺寸，不同挂点的承载边界做了区分，机腹位置的挂点可挂载大容量副油箱来提升航程，机翼内侧挂点可挂载对地攻击弹药，外侧挂点主要挂载近距格斗空空导弹，满足不同任务模式下的载荷配置需求。从安装边界来看，该模型的整机长度、翼展、机高尺寸都严格按照实机比例缩放，机身表面的口盖、检修舱门的位置都做了标识，包括机身侧面的机炮口位置、发动机舱的散热口结构、空速管的安装位置与长度比例都精准还原，尾翼上的军徽标识位置也与实机的涂装规范一致。这类模型可用于航空科普展示、飞行仿真场景搭建、航空装备结构教学等场景，建模过程中对每一处气动外形的细节都做了反复校核，确保曲面光顺度符合航空装备的气动设计要求，结构分段的逻辑也与实机的制造装配流程匹配，能够为相关从业者提供可靠的结构参考，也可用于衍生型号的改装设计验证，比如在基础机型上修改机头形状来适配更大尺寸的雷达，或者调整机翼布局来提升低速飞行性能时，该基础模型的结构框架能够提供准确的基准参考，减少建模过程中的外形校准工作量。
