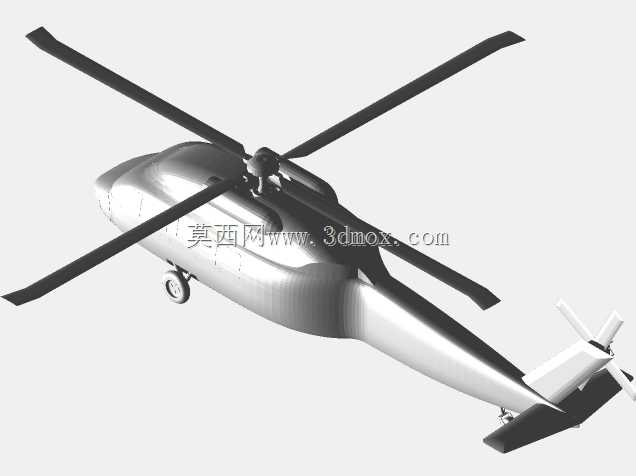

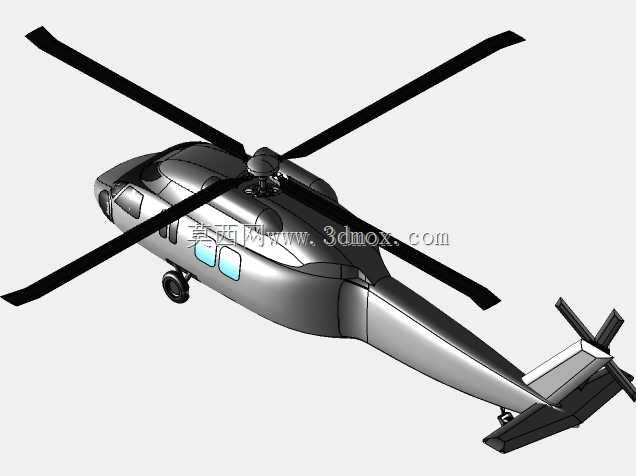

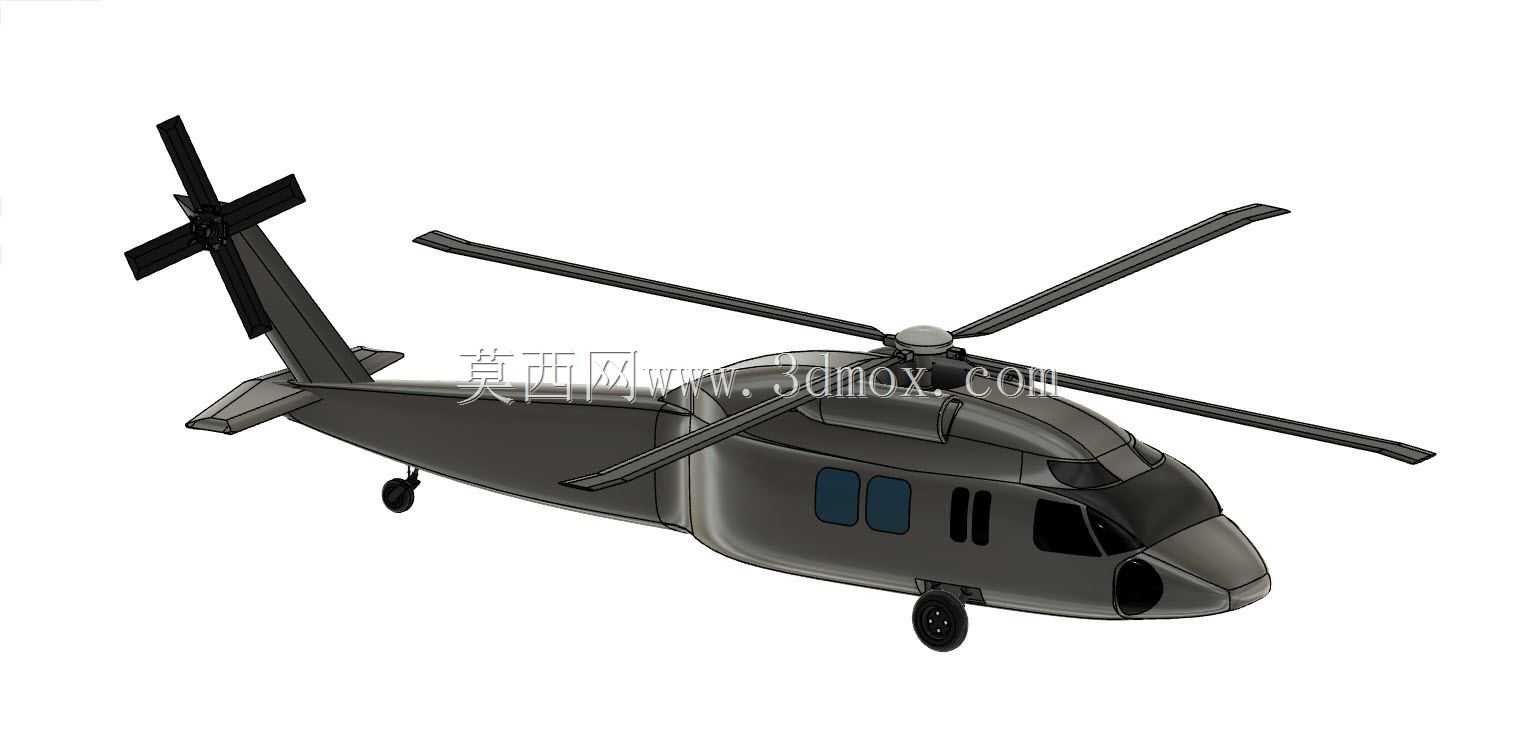

西科斯基UH-60黑鹰中型多用途直升机

　　在军用旋翼装备的三维建模实践中，UH-60黑鹰直升机的结构还原始终是考验建模人员对航空装备结构理解的典型项目。这款四旋翼双发中型直升机的设计核心围绕全域多任务适配展开，从结构布局来看，其主旋翼采用四叶铰接式设计，桨叶翼型经过低速大载荷工况优化，在建模过程中需要重点还原桨叶的扭转角分布、桨毂的铰接结构间隙，以及旋翼与机身顶部减速器舱的安装匹配关系，主旋翼旋转直径覆盖的机身顶部区域，需要预留足够的桨尖净空边界，避免与尾梁、平尾结构产生运动干涉，这也是旋翼类装备建模中必须优先校核的安装边界条件。尾桨采用十字交叉四叶布局，布置在尾梁末端右侧，建模时需要准确还原尾桨传动轴从主减速器舱沿尾梁内部延伸的走向，以及尾桨与垂尾、平尾的相对位置关系，垂尾后掠角度与平尾的安装高度经过气动优化，能够在巡航状态下降低尾桨的气动干扰，同时在尾桨失效的极端工况下，垂尾能够提供部分航向稳定力矩，这部分结构的曲面还原需要严格对照实机的气动外形数据，不能随意简化曲面曲率。机身主体采用半硬壳式结构，机头段为多曲面圆滑过渡的雷达罩与驾驶舱风挡框架，风挡采用多块平板玻璃拼接设计，建模时需要准确还原风挡框架的加强筋结构，以及驾驶舱内部仪表板的安装预留空间，机头下方预留的光电设备安装接口位置，需要按照实机的安装座尺寸还原接口结构，方便后续不同任务构型的改型拓展。机身中部为乘员舱段，两侧设置滑动式舱门，舱门滑轨的安装位置与机身蒙皮的贴合度是建模细节处理的重点，

　　舱门开口处的机身框加强结构需要在内部结构建模中体现，避免大开口导致的机身结构强度不足的设计缺陷，乘员舱地板预留了标准的货物系留点接口与座椅安装导轨，能够快速切换人员运输、物资投送、医疗担架搭载等不同任务构型，这部分接口的通用化设计是该机型能够衍生出多类改型的核心基础。机身两侧短翼挂点的安装位置经过重心配平计算，建模时需要准确还原挂点的承载结构与机身主框的连接关系，挂点距离机身中线的横向距离、距离主旋翼轴的纵向距离都需要严格匹配实机参数，确保外挂载荷不会影响整机的重心包线。起落架采用后三点式固定起落架设计，主起落架安装在机身中部下方的主承力框位置，减震支柱的行程参数、轮胎的接地角度都需要准确还原，尾轮安装在尾梁下方靠近尾斜梁的位置，

　　起落架的布局能够满足粗暴着陆工况下的载荷吸收需求，建模时需要校核起落架完全压缩状态下机身腹部与地面的净空距离，避免着陆过程中机身结构触地。从应用场景来看，这款直升机的结构设计覆盖了战术兵力投送、战场搜救、电子战支援、特种作战渗透等多类任务场景，不同改型在基础机身结构上调整了舱内布局与外部接口，比如特战改型增加了舱门机枪的安装支座、空中受油探管的接口，搜救改型增加了救援绞车的安装位与医疗设备的固定接口，这些接口的通用化设计在基础建模阶段就需要做好预留，方便后续改型模型的快速迭代。在建模过程中，机身曲面的分块处理需要贴合实际的蒙皮铆接分区，蒙皮接缝、口盖轮廓、天线基座的位置都需要按照实机的维护口盖布局还原，

　　这些细节不仅影响模型的外观还原度，更能体现建模人员对航空装备维护性设计的理解——机身表面的各类口盖位置对应内部的设备安装点，口盖的尺寸需要满足内部设备的拆装维护需求，口盖边缘的加强筋结构也是结构建模中不可遗漏的部分。动力舱布置在主减速器舱两侧，进气道采用防异物格栅设计，排气口的朝向经过红外抑制优化，建模时需要还原进气道与发动机舱的连接过渡曲面，以及排气口与尾梁上部的相对位置，避免高温排气直接冲刷尾梁结构。整机的外形尺寸控制需要严格匹配实机的长宽高参数，旋翼折叠状态下的尺寸边界也需要在建模中有所体现，满足舰载、机库停放等场景下的空间适配需求，尾梁的长度与机身的比例、主旋翼轴的倾斜角度都是影响整机气动特性的关键参数，在建模初期的骨架搭建阶段就需要精准定位，避免后续曲面建模完成后出现整体比例失调的问题。对于结构设计从业者而言，还原这款直升机模型的过程，也是理解中型军用直升机结构设计逻辑的过程：从载荷传递路径来看，主旋翼的升力通过主减速器舱传递到机身主承力框，再通过机身框传递到机身两侧的长桁与蒙皮，最终分布到整个机身结构，起落架的着陆冲击载荷通过起落架支座直接传递到主承力框，与升力载荷形成闭环，尾桨的侧向载荷通过尾梁结构传递到机身中部的承力结构，这一整套载荷传递路径在建模的结构分层中需要清晰体现，不能将不同承力层级的结构混为一体。
