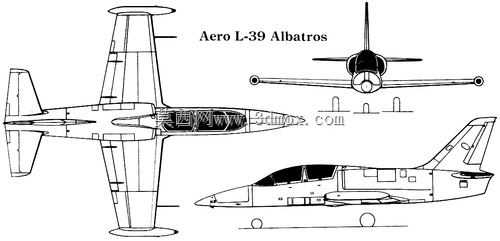

Aero L-39信天翁喷气式教练机三维结构

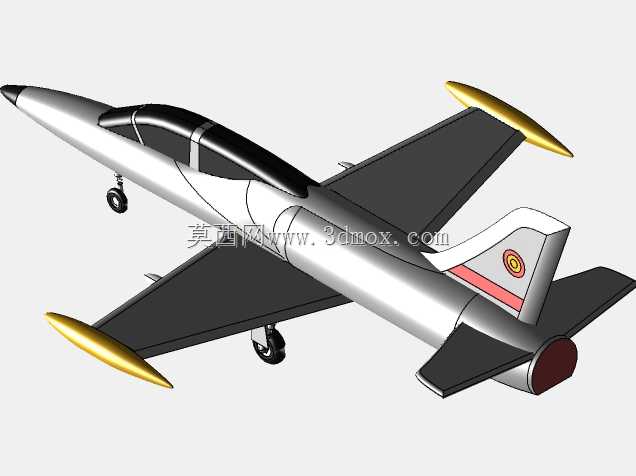

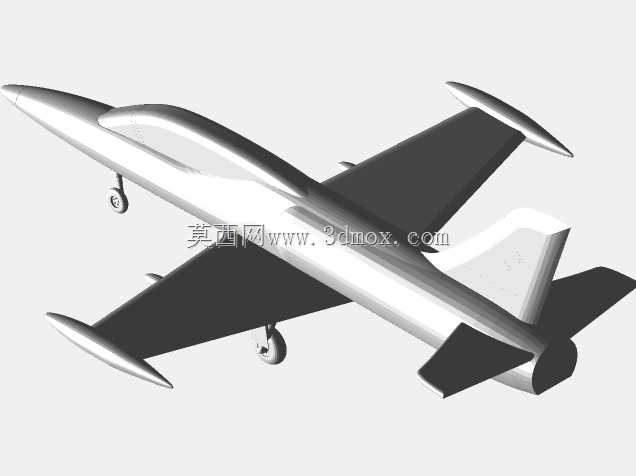

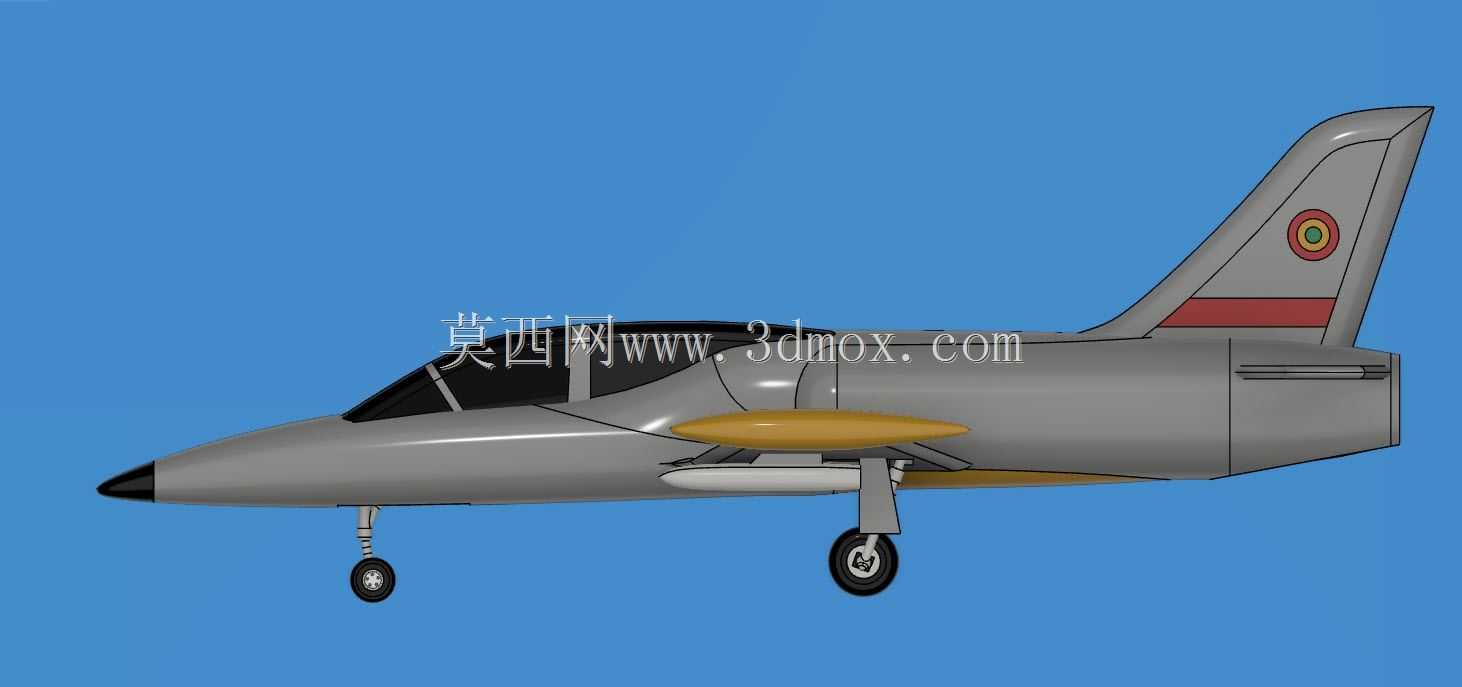

　　这款L-39信天翁喷气式教练机的三维建模，完全围绕实际装备的使用场景与结构逻辑搭建，覆盖了从飞行训练到轻型对地攻击的全工况结构适配需求。作为全球列装范围极广的喷气教练平台，其结构设计首先要兼顾初级飞行学员的操作容错性与高级训练阶段的性能冗余，建模过程中完整还原了机身气动布局的细节：下单翼布局搭配翼下挂点结构，既保证了低速飞行阶段的稳定性，也预留了轻型攻击任务下的武器挂载安装边界，机身截面采用符合跨音速面积律的修型设计，降低高亚音速飞行阶段的阻力增量。

　　从结构功能分区来看，串列双座座舱的建模严格遵循实际装备的视野要求，前舱学员位置的下视角满足起降阶段的跑道观察需求，后舱教官位置的座椅高度高于前舱，保证教官在带飞过程中能够完整观察前方空域与前舱操作状态，座舱盖的分体式开合结构、弹射座椅的安装导轨接口都做了精准还原，可直接用于座舱人机工程仿真验证。机身中段的涡扇发动机舱采用快拆维护结构设计，建模时保留了发动机维护口盖的安装定位边、管路走线的预留通道，匹配实际机务维护中的发动机拆装作业空间要求，起落架采用前三点式布局，前起落架的转向机构、主起落架的减震支柱行程都按照实际装备的参数还原，前起落架轮胎与主起落架轮胎的间距、接地角度完全匹配真实机型的地面滑跑稳定性要求，避免起降阶段的侧翻风险。

　　翼下结构的建模充分考虑了多任务适配需求，除了标配的副油箱挂点，还预留了火箭弹发射巢、轻型航空炸弹的挂架安装接口，挂点的承力结构与机身主翼梁的连接位置做了结构加强特征还原，匹配轻型攻击任务下的载荷传递要求。尾翼部分的垂直安定面与方向舵、水平安定面与升降舵的操纵铰链结构完整还原，舵面的偏转角度范围符合真实机型的操纵权限设置，垂直尾翼上的航行灯安装座、方向舵调整片的结构细节都做了对应呈现，可直接用于飞行动力学仿真的模型基础。

　　建模过程中对机身的安装边界做了严格把控，整机长度、翼展、机高的比例完全匹配真实装备的尺寸参数，机身表面的蒙皮铆接分块线、检修口盖的位置都按照实际维护需求设置，机头的进气口唇口曲率、空速管的安装位置都经过气动合理性校验，保证模型导入仿真软件后可直接开展气动特性计算。机身内部的燃油箱分布、航电设备舱的预留空间也做了结构示意，可用于教学场景下的飞机系统结构讲解，帮助学员理解喷气式教练机的内部布局逻辑。

　　不同于作战机型的极端性能导向，L-39的结构设计核心是高可靠性与低维护成本，建模时特意还原了机身结构的易维护特征：机身腹部的快卸口盖对应液压系统、燃油系统的日常检查点，机翼前缘的防冰管路通道也做了结构预留，匹配寒区部署场景下的飞行安全要求。起落架舱的舱门密封结构、收放作动筒的安装位置都按照实际收放逻辑还原，可用于起落架收放机构的运动仿真验证，排查收放过程中的结构干涉问题。
