车载磁吸旋转手机固定支架结构

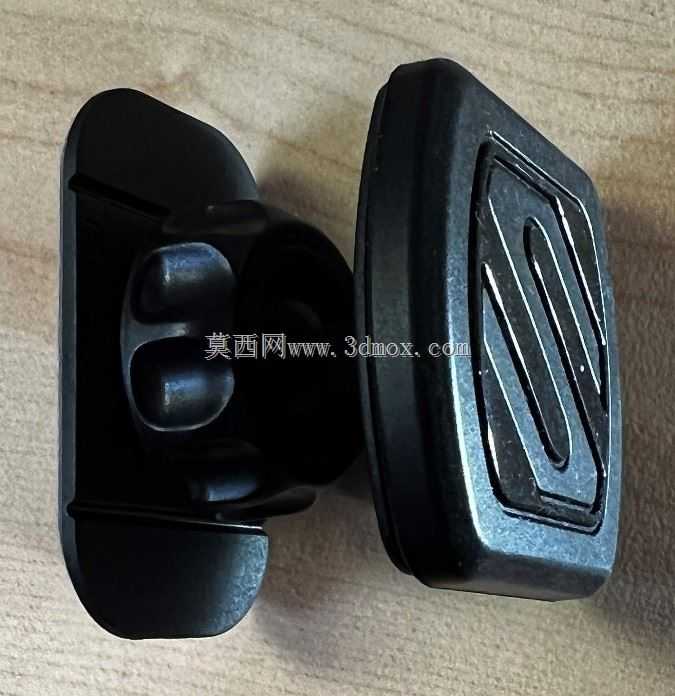

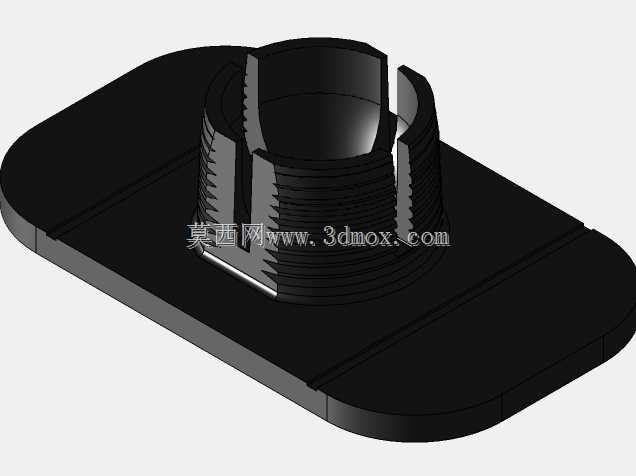

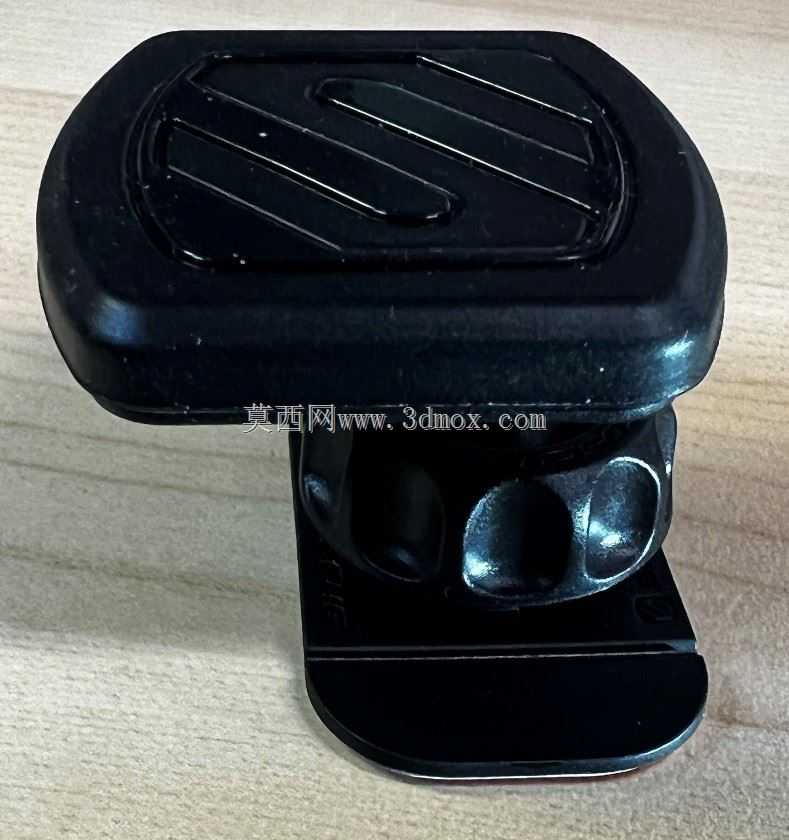

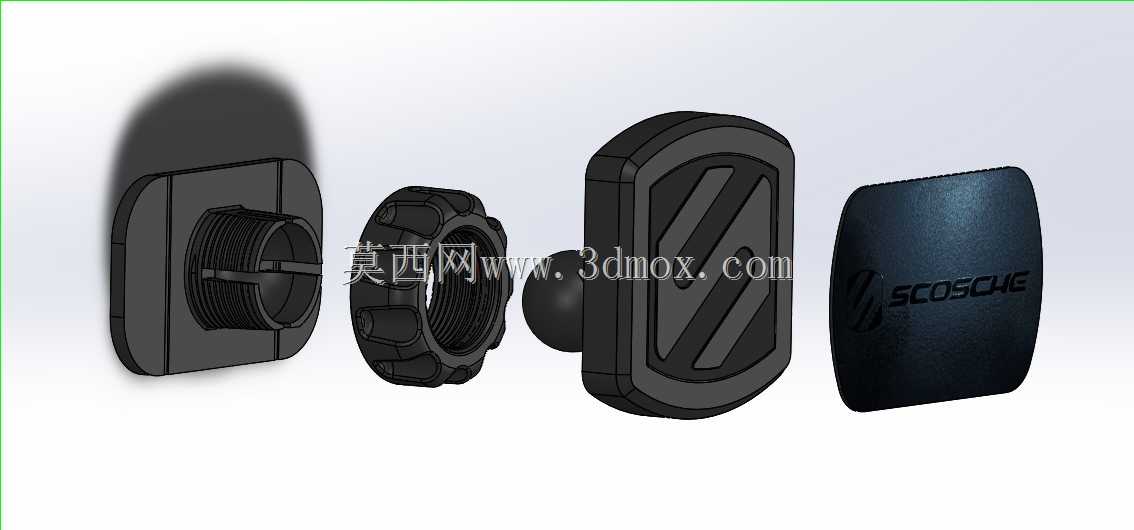

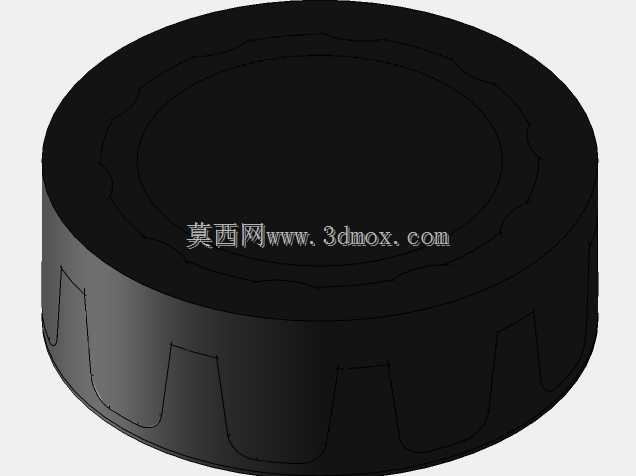

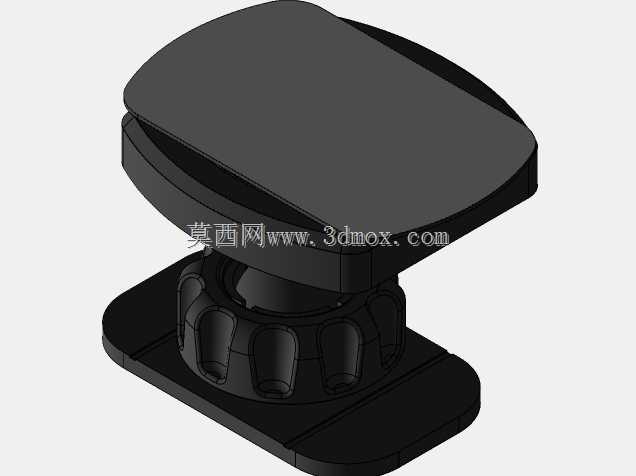

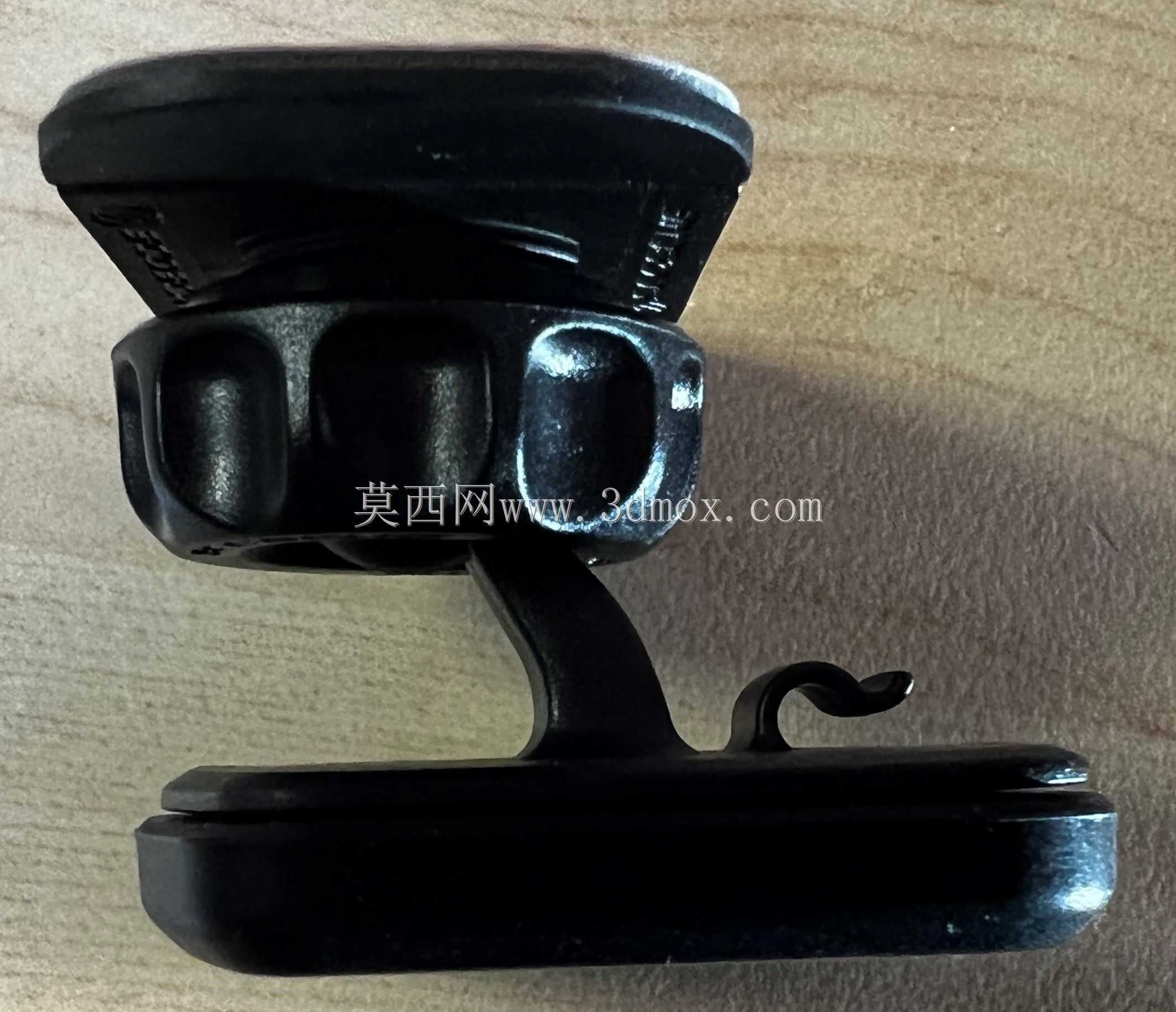

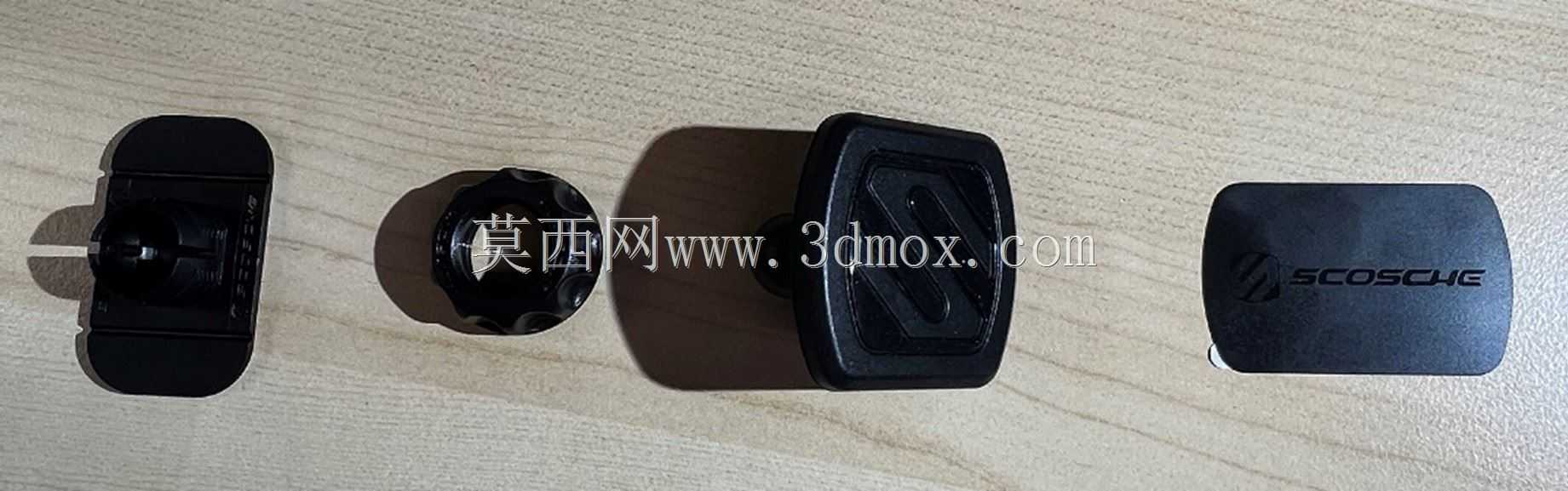

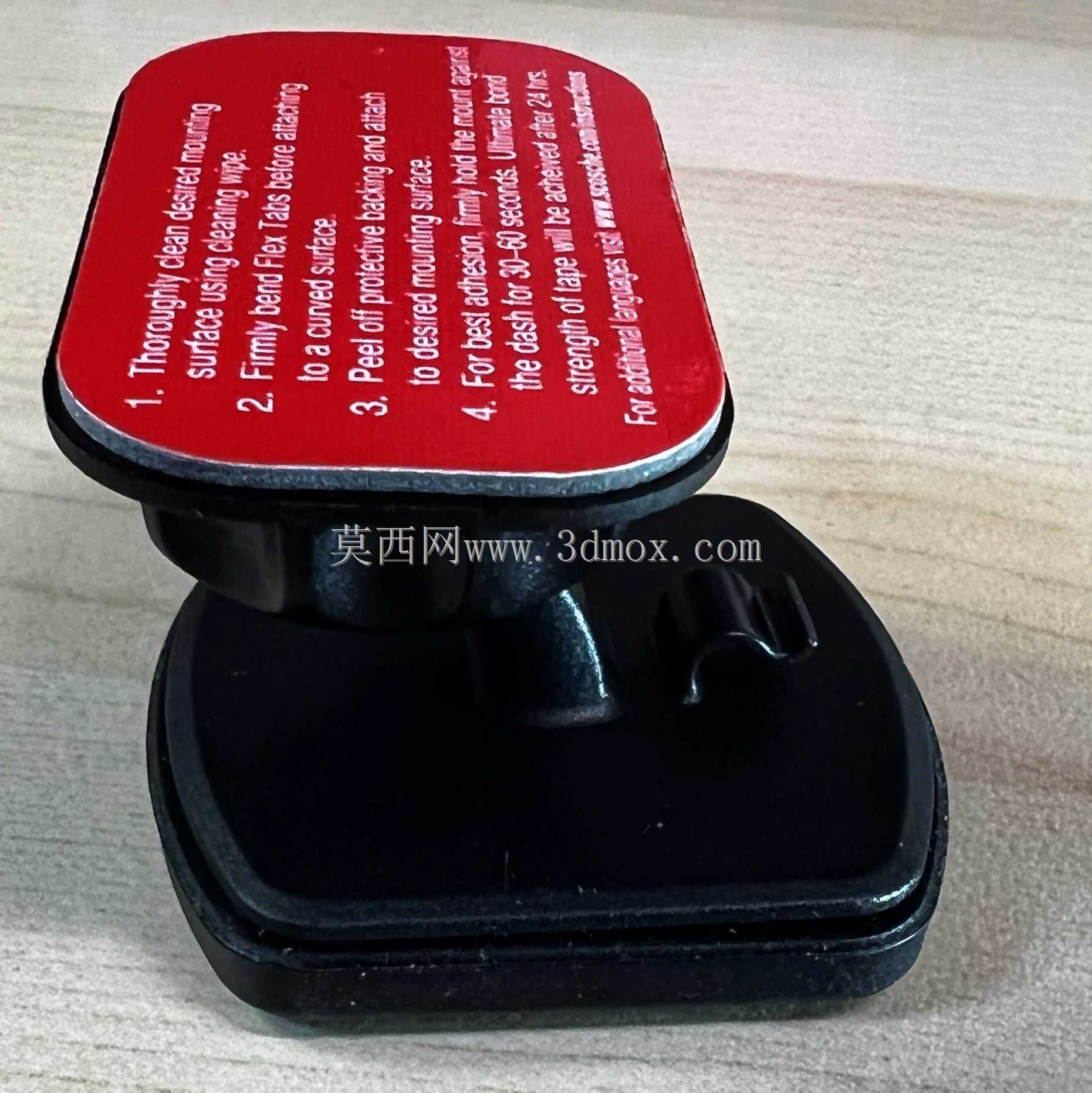

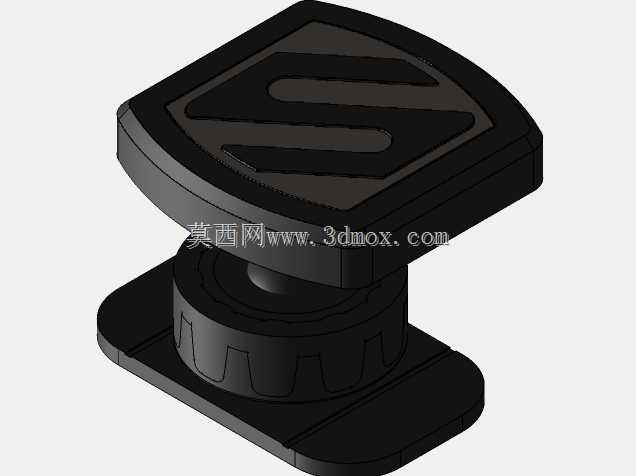

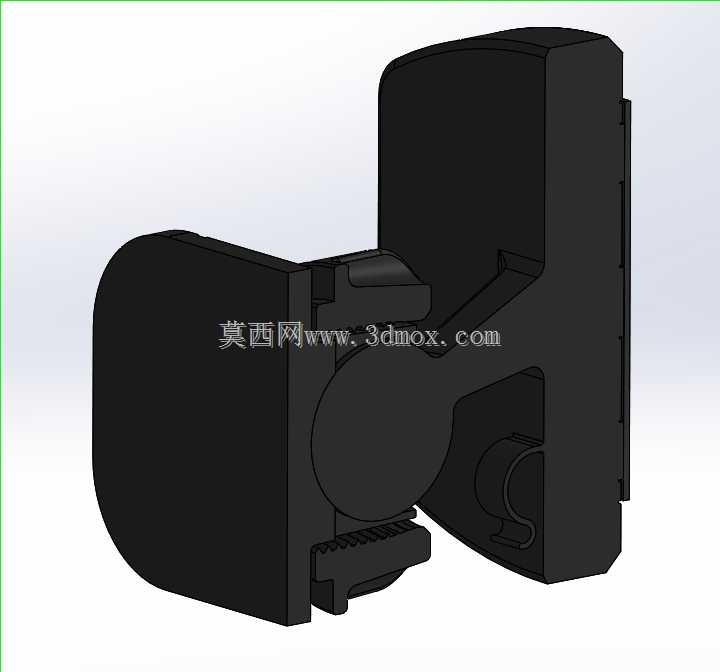

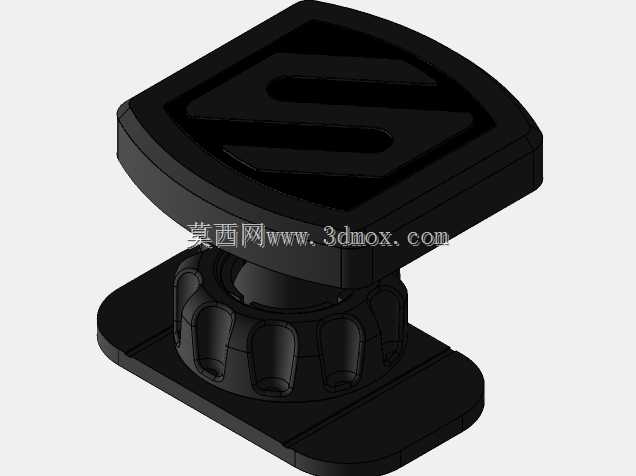

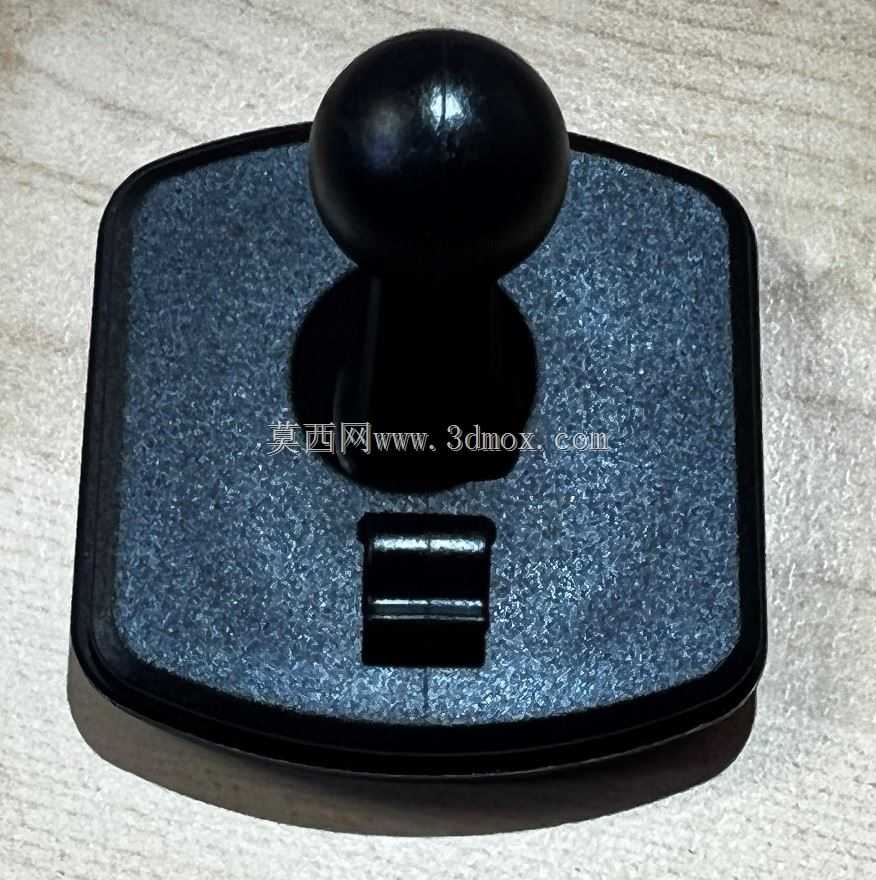

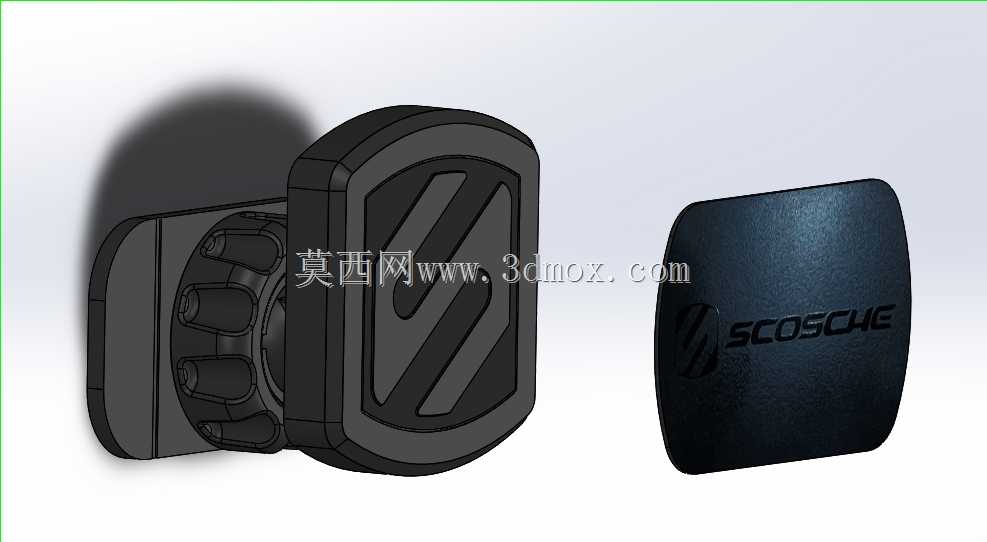

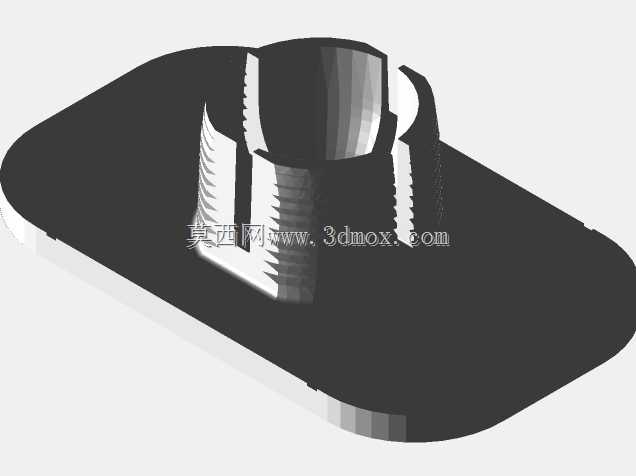

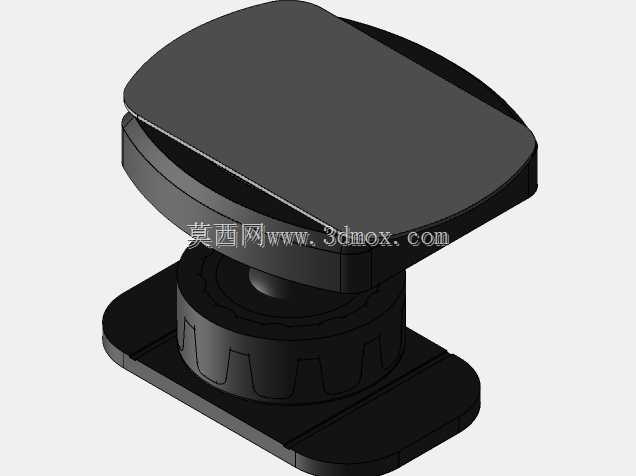

　　日常车载场景中，中控台区域的手机固定一直是驾乘人员高频使用的功能点，这款磁吸式手机固定结构，正是针对车载使用场景下的快速取放、角度调节需求做的结构设计，整体拆分后包含粘胶固定底座、球头锁紧调节组件、磁吸主体座、手机背侧引磁片四个核心部分，各部件之间的配合公差经过反复校核，能适配多数乘用车辆中控台的平整安装面。从实际使用逻辑来看，安装时首先将粘胶底座的背胶离型纸撕除，选择中控台处无遮挡、不影响驾驶视线的平整曲面按压贴合，静置待粘胶完全附着后即可承载整套支架的重量，粘胶底座的贴合面做了微弧度适配设计，能匹配多数车型中控台的轻微曲面，不会出现边缘翘边、粘贴不牢的问题。球头调节部分采用了开口锁紧圈加旋紧螺母的结构，

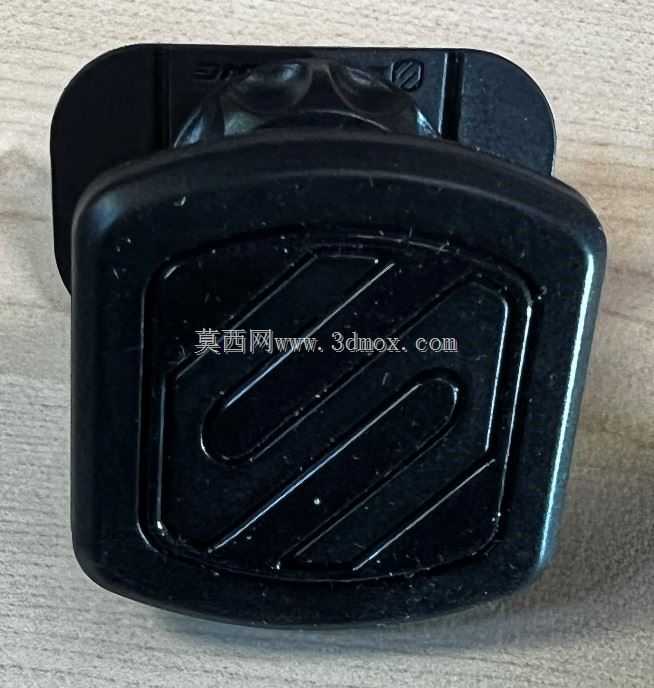

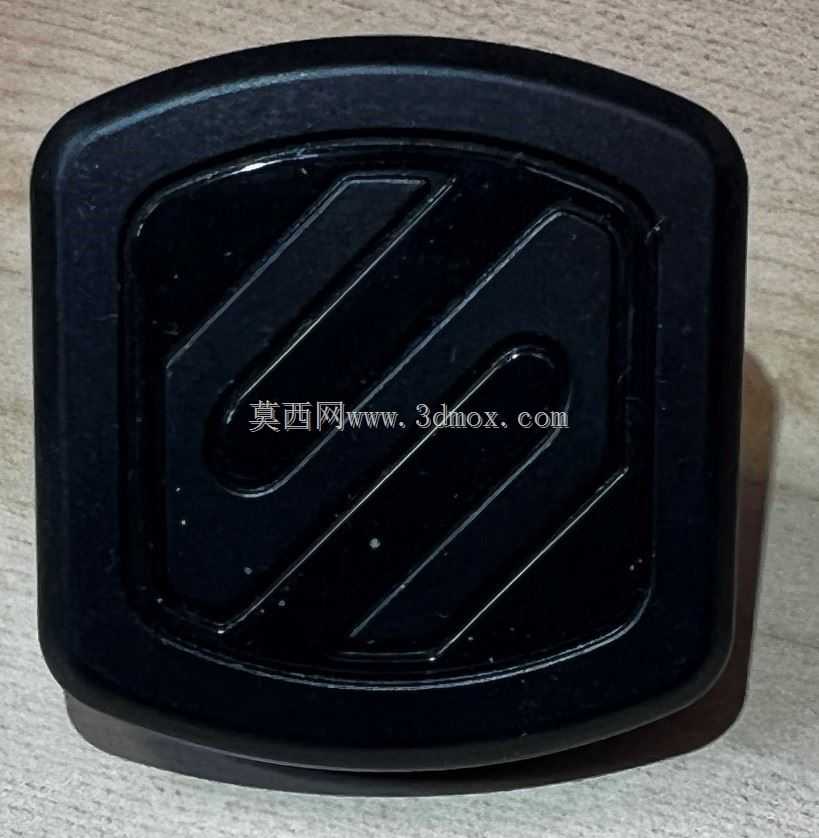

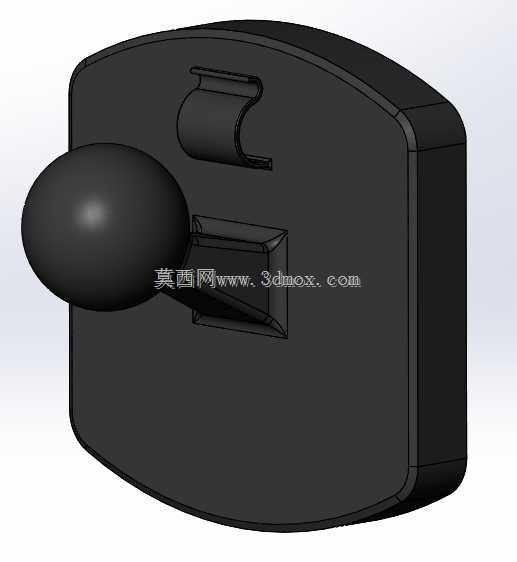

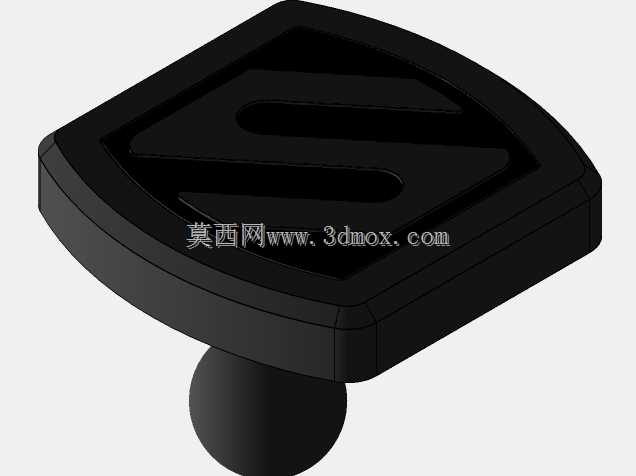

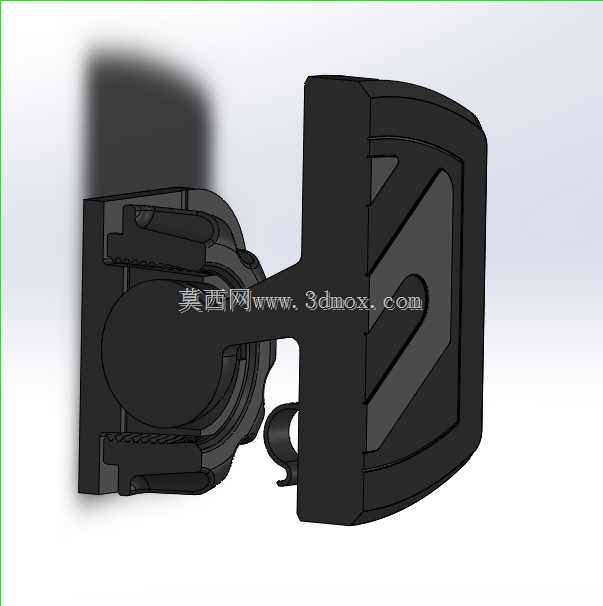

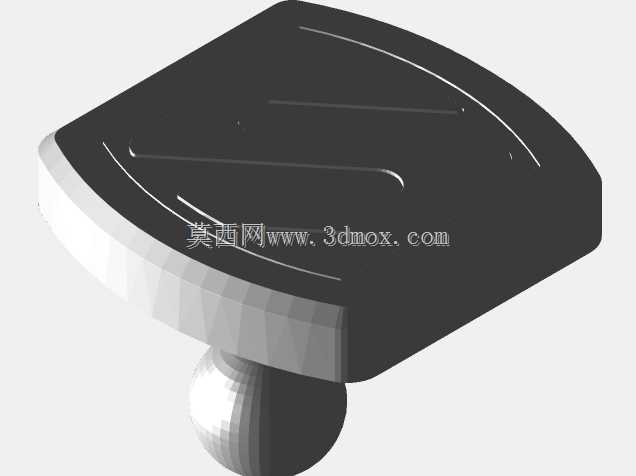

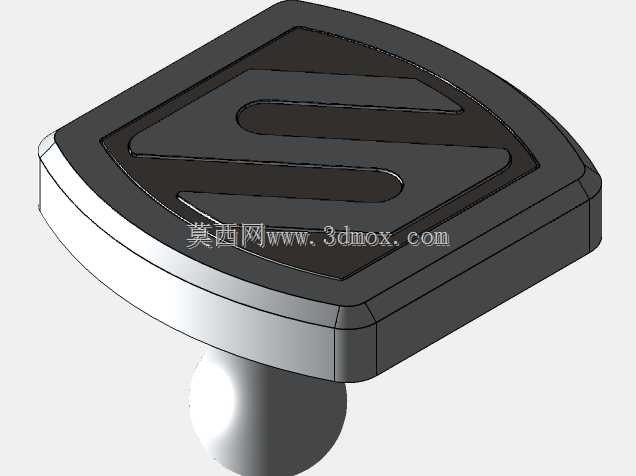

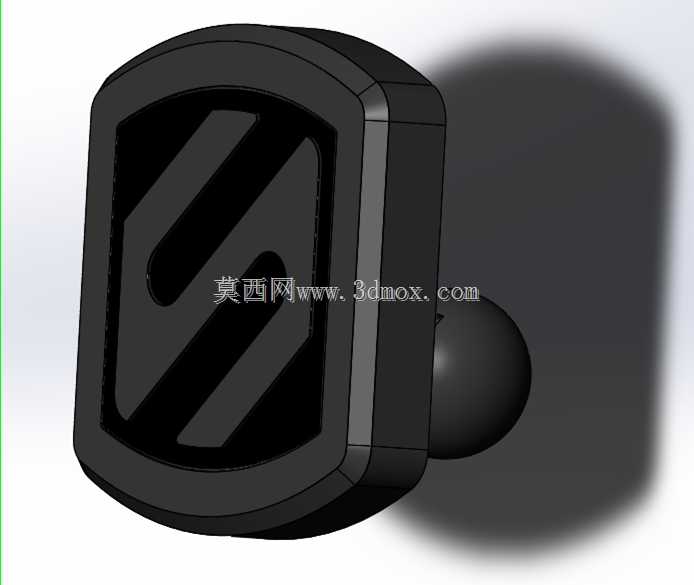

　　球头端与磁吸主体座做一体式连接，当需要调整手机朝向角度时，只需逆时针旋松外侧的锁紧螺母，开口锁紧圈的内孔会随之扩大，此时球头可以在锁紧圈内部做任意角度的转动，覆盖横竖屏切换、高低角度调整、左右偏转等所有常用视角，调整到合适角度后顺时针旋紧螺母，锁紧圈会均匀抱紧球头表面，依靠接触面的静摩擦力锁定角度，即使车辆行驶在颠簸路面，也不会出现磁吸座下垂、角度偏移的问题。磁吸主体座的内部嵌装了环形永磁体，表面做了防滑纹理处理，和手机背侧粘贴的金属引磁片配合时，磁吸力能稳定吸附住常规尺寸的智能手机，取放时不需要额外的卡扣操作，单手即可完成拿取与放置，相比传统的夹臂式支架，不会遮挡手机侧边的按键，也不会因为夹臂尺寸不匹配出现夹不住、

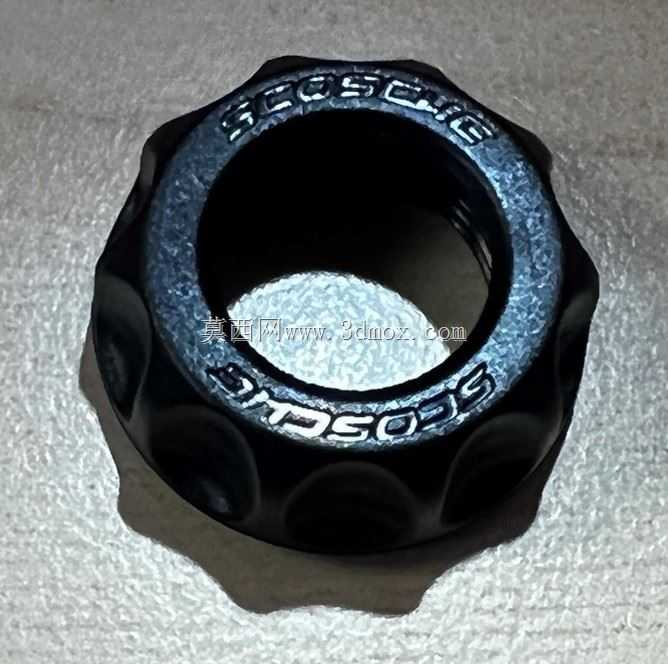

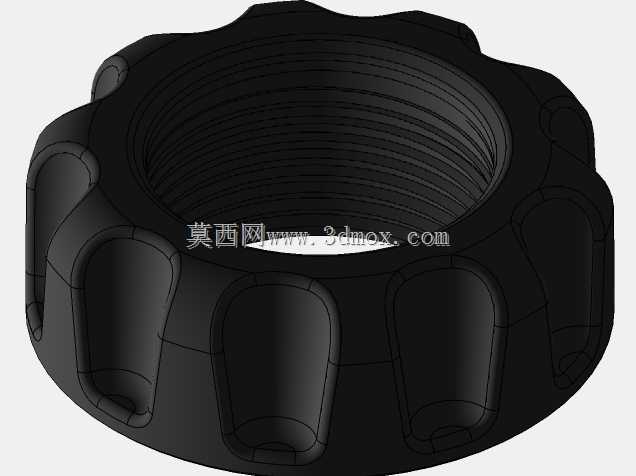

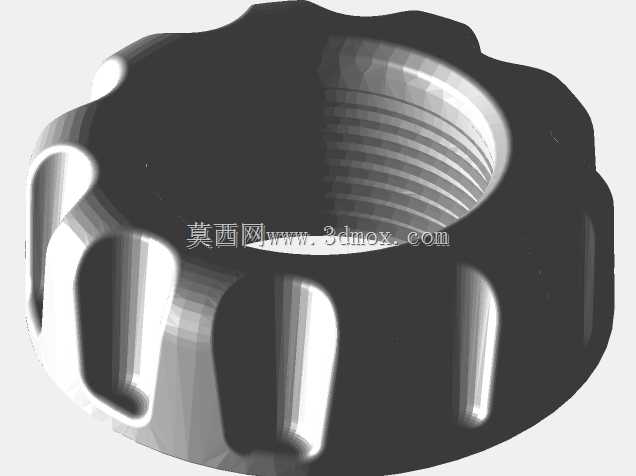

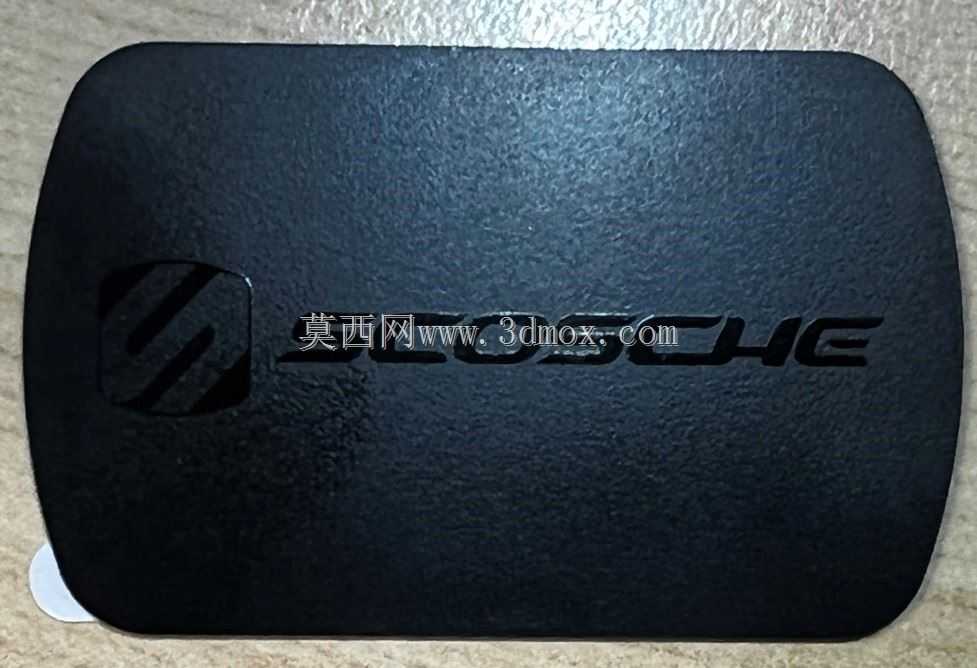

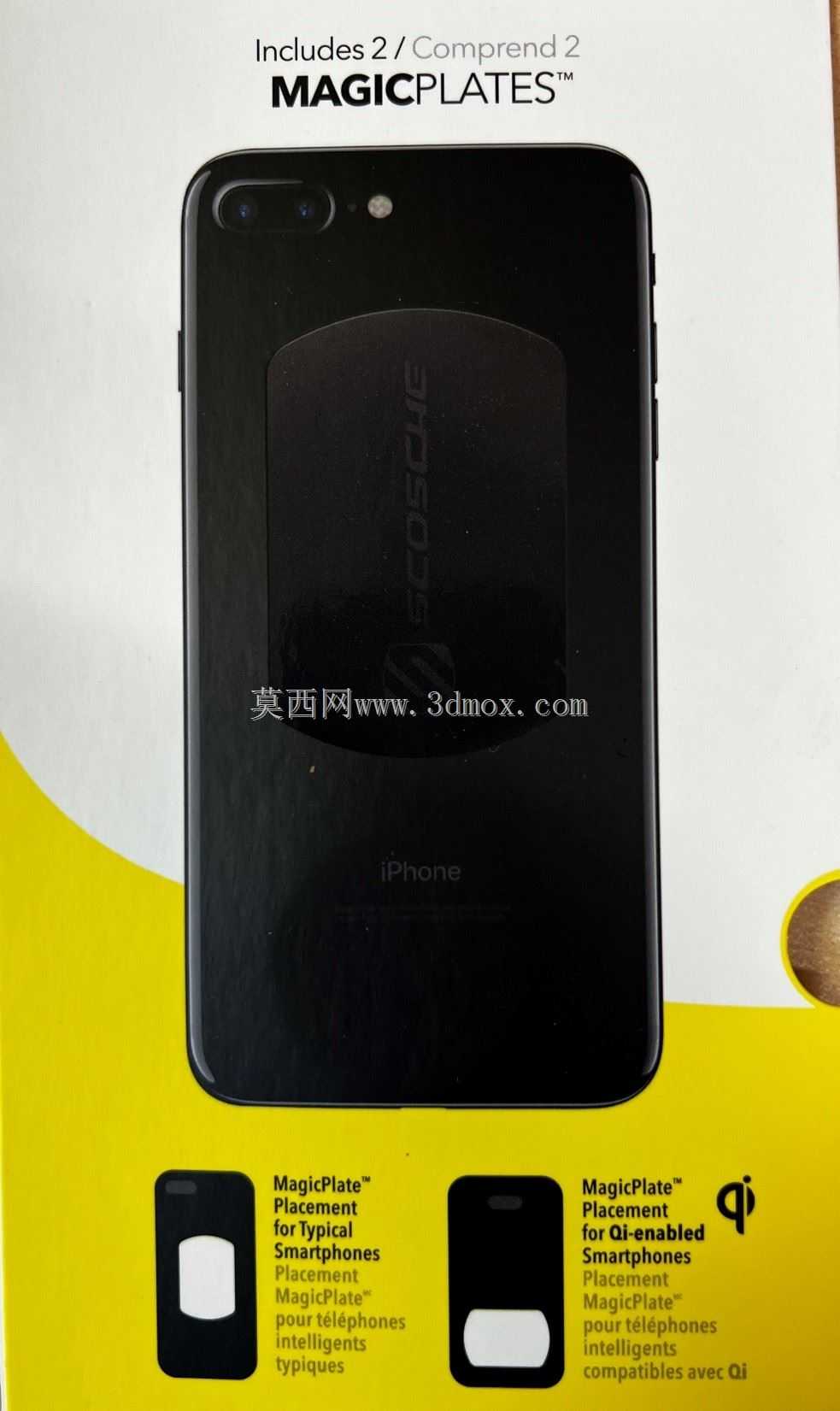

　　顶到手机按键的问题。手机背侧的引磁片做了薄型化设计，厚度控制在1mm以内，粘贴在手机壳或者手机背面时不会出现明显的凸起，不影响手机日常平放使用，引磁片的表面做了磨砂氧化处理，和磁吸座接触时不会刮花磁吸座的表面，也不会因为长期摩擦产生掉屑问题。从安装边界尺寸来看，整套支架安装完成后，从底座粘贴面到磁吸座最外侧的总伸出长度控制在45mm以内，不会过多占用中控台的前方空间，避免遮挡空调出风口或者中控按键，底座的最大外径为52mm，粘贴时只需要中控台处有直径60mm左右的平整区域即可完成固定，对安装空间的要求极低。结构设计过程中，针对球头锁紧的可靠性做了专项校核，锁紧螺母的旋合长度设计为8圈，即使长期反复调节松紧，螺纹也不会出现滑牙问题，

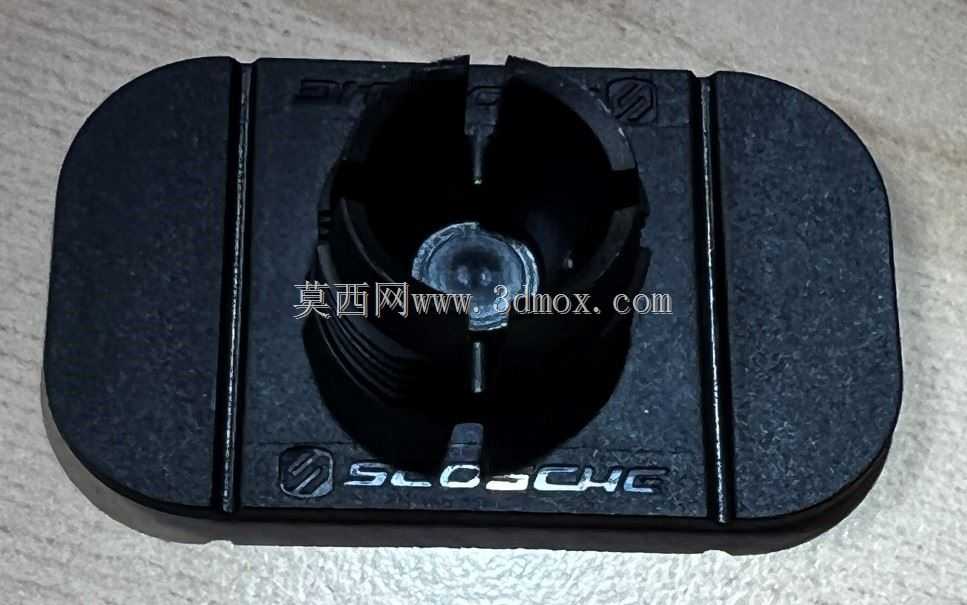

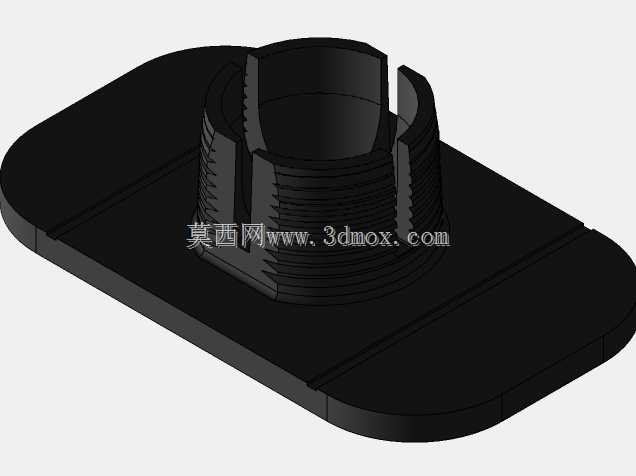

　　开口锁紧圈的开口宽度设置为2mm，旋紧时的收缩量能保证对球头产生足够的抱紧力，同时不会因为收缩量过大导致球头表面被压伤。磁吸座的外壳采用硬质耐磨材质，边缘做了R2的圆角处理，取放手机时不会磕碰手机边框，粘胶底座的胶层选用耐高低温的亚克力胶，能适应车内夏季暴晒、冬季低温的使用环境，不会因为温度变化出现粘胶失效、底座脱落的问题。在实际装车验证过程中，这套结构能适配4.7英寸到6.7英寸之间的主流智能手机，横竖屏切换时只需要转动磁吸座即可，不需要重新调整球头角度，磁吸力的大小经过反复调试，既能保证车辆颠簸时手机不会滑落，也能在取放时不需要用过大的力气就能取下手机，兼顾了固定可靠性和取放便捷性。相比出风口卡扣式的支架，这种粘胶安装的磁吸支架不会占用空调出风口位置，不会影响夏季冷风、冬季暖风的直吹方向，也不会因为出风口叶片的承重能力不足出现支架下坠的问题；相比吸盘式前挡安装的支架，不会遮挡驾驶视线，也不会因为前挡玻璃温度变化出现吸盘脱落的问题，更适合长期固定在中控台位置使用。各部件的分模线都设计在非外观面，装配完成后外观面没有明显的拼接缝隙，整体外观简洁，和车内内饰的风格匹配度较高，不会显得突兀。
