感应式皂液分配器内置电控组件结构

　　这套电控组件是感应式自动皂液分配器的核心控制载体，主要适配台面安装、壁挂安装的紧凑型卫浴洗手机型，覆盖公共卫生间洗手台、家用浴室洗漱区、餐饮门店后厨洗手点这类高频使用场景，核心作用是替代传统手动按压出皂的结构，通过非接触感应触发皂液供给，减少手部接触带来的交叉污染风险，同时精准控制单次出液量，避免皂液浪费。

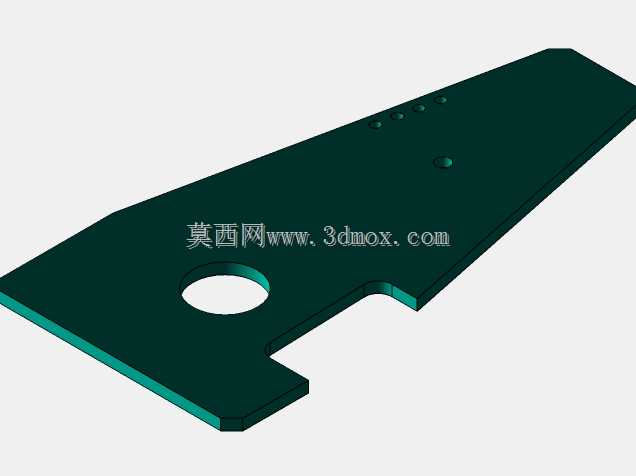

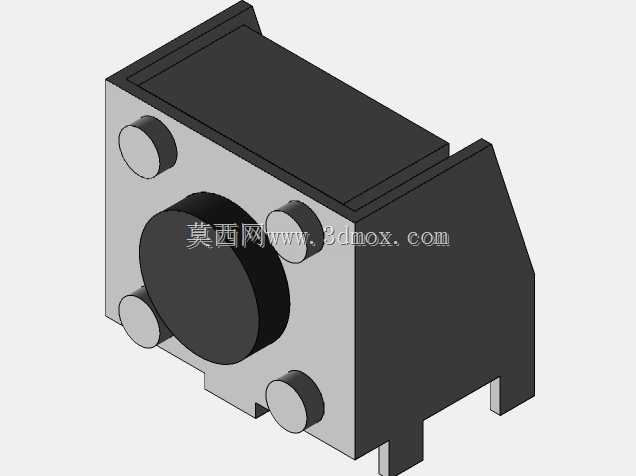

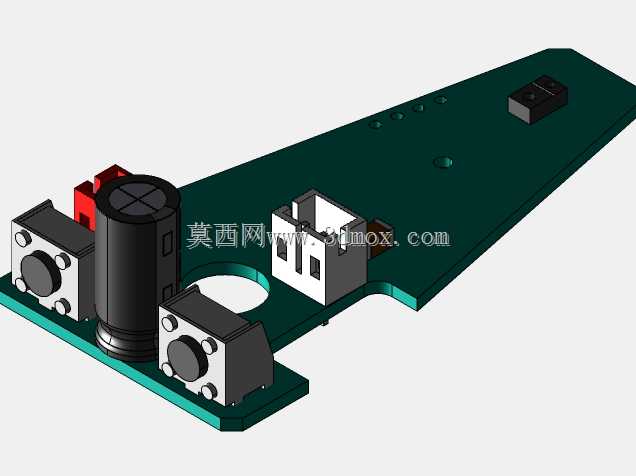

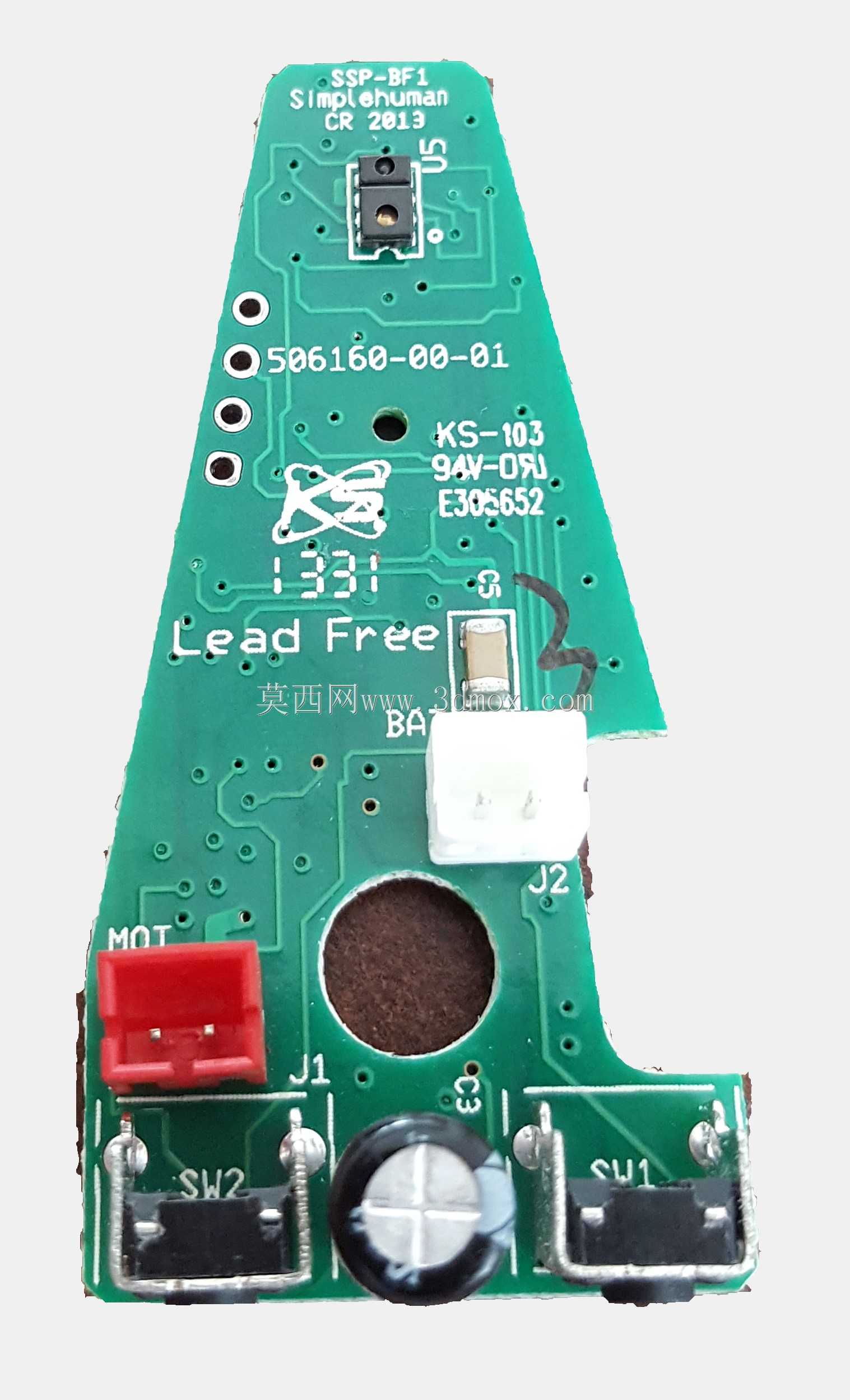

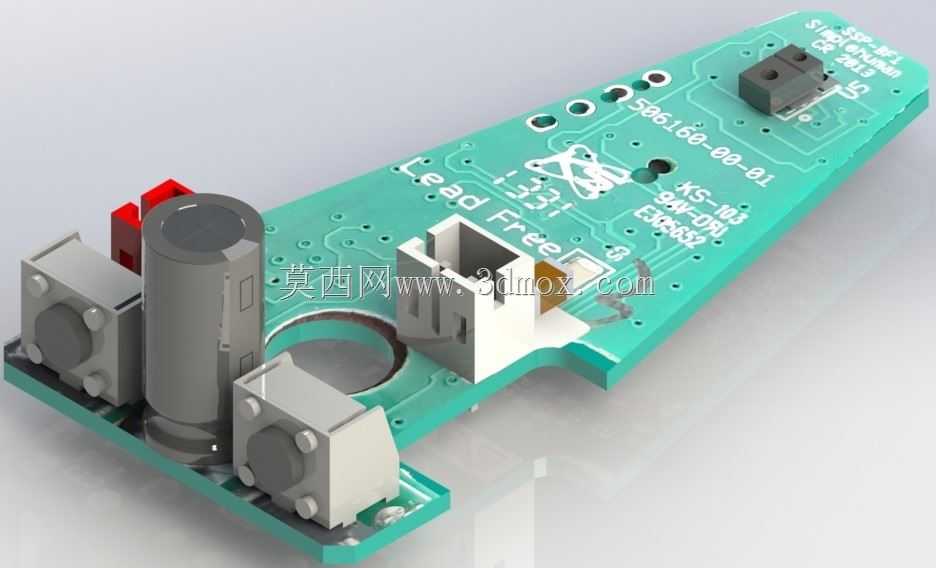

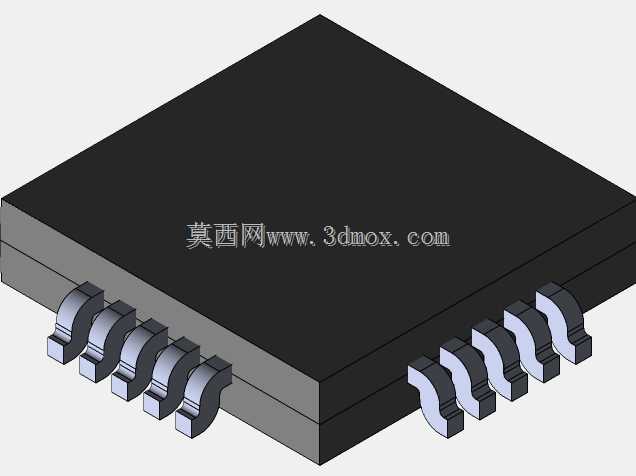

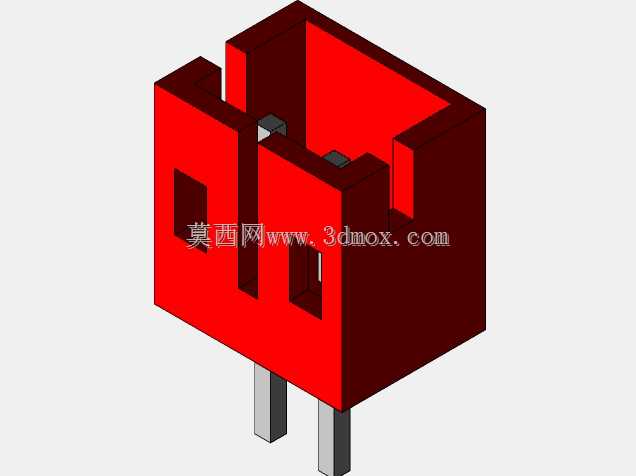

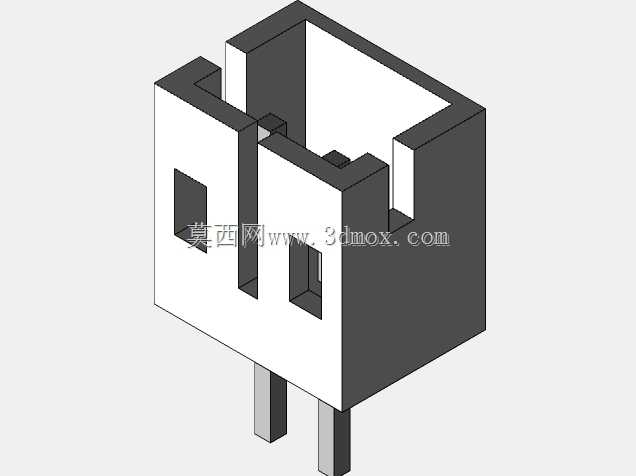

　　从结构布局来看，PCB板采用长条形异形裁切设计，完全贴合皂液器内部狭长的安装腔体，板边预留的三个半圆定位孔对应壳体内的定位柱，装配时直接卡入即可完成初步定位，不需要额外做复杂的对位调整，板边预留的焊盘位置分别对应电池输入端子、电机驱动接口、感应探头接线位，所有接插件均采用卧式贴装布局，避免立式元件占用垂直方向空间，适配外壳内部12mm以内的净空安装高度，不会和外壳内壁、储液仓侧壁产生结构干涉。板载的微动按键对应设备的功能切换与手动触发需求，按键行程控制在1.5mm，按压触发力度设置在120g，既避免运输过程中震动误触发，也能保证用户手动操作时的反馈清晰度。

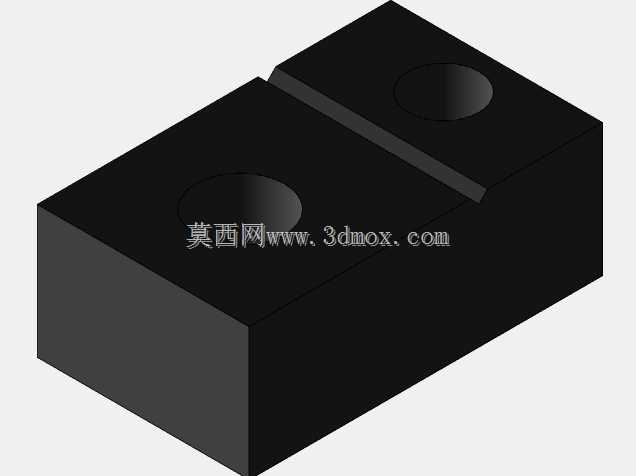

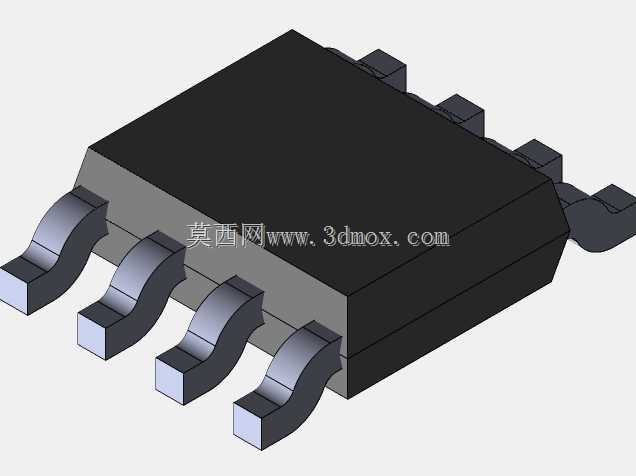

　　感应模块布置在PCB板前端靠近出液口的位置，感应窗口对应外壳上的透明视窗区域，检测距离设置在5cm-10cm区间，既可以避免台面积水、光线变化带来的误触发，也能保证用户手部伸到出液口下方时快速响应，触发响应时间控制在0.2s以内，不会出现手部停留等待出液的迟滞感。驱动电路直接连接直流出液泵电机，电路上做了过流保护设计，当泵体卡滞、管路堵塞导致电流超过阈值时会自动切断输出，避免电机长时间堵转烧毁，同时每次出液的电机通电时间做了固定参数设置，单次出液量控制在0.8ml-1ml，刚好满足单次洗手的皂液用量需求，连续触发时设置了2s的锁定间隔，避免用户手部未离开时连续出液造成浪费。

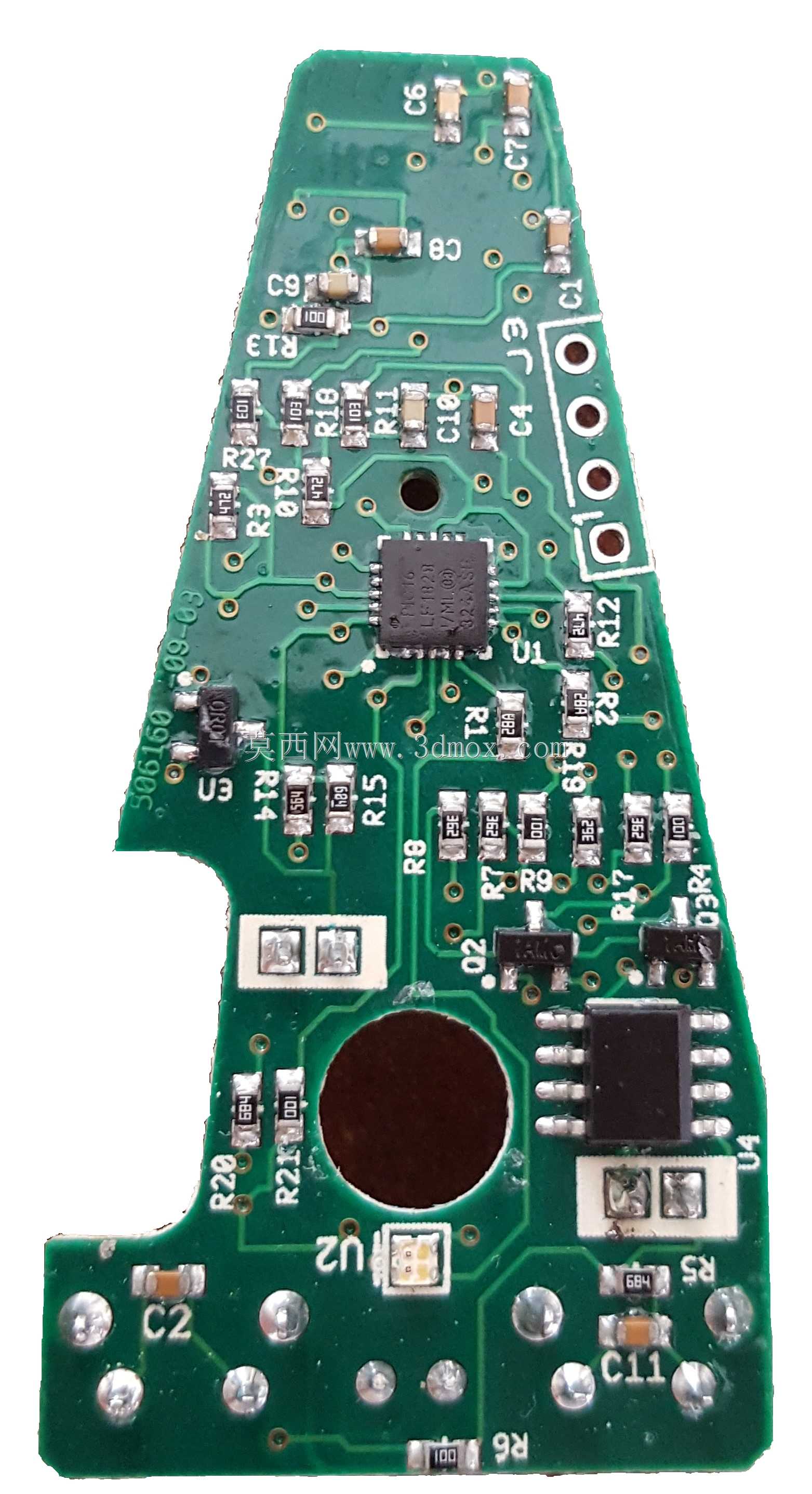

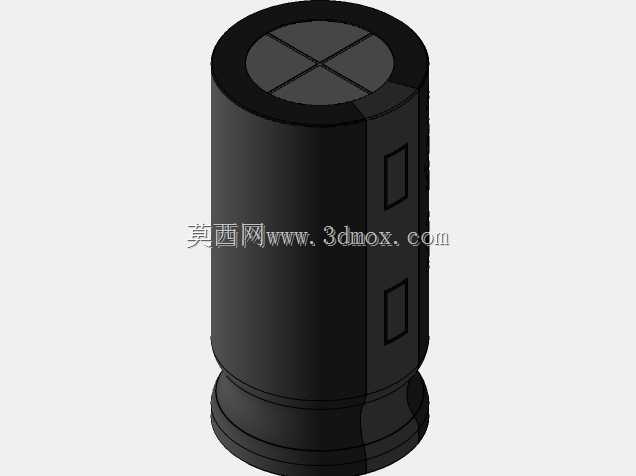

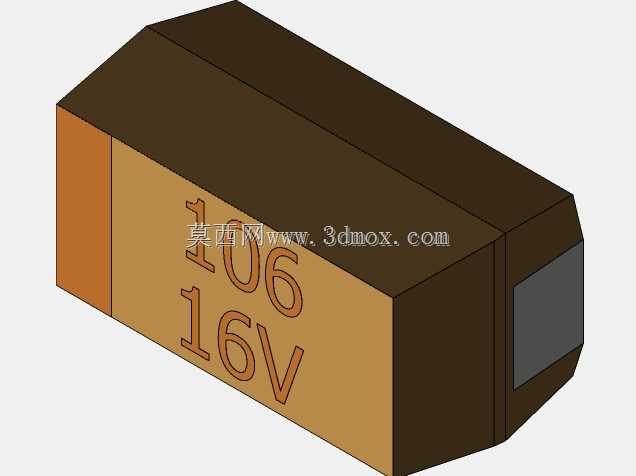

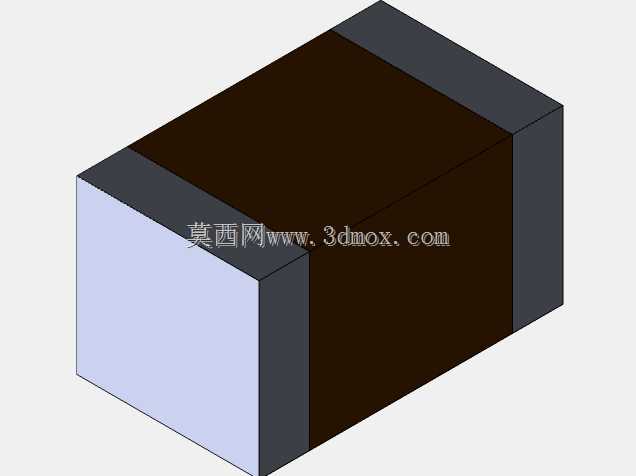

　　电源适配部分的电路做了宽电压兼容设计，支持2节AAA干电池供电，电路静态功耗控制在微安级别，整套设备的待机时长可以达到6个月以上，不需要频繁更换电池，电池仓的接触弹片采用镀金工艺，避免潮湿卫浴环境下弹片氧化导致的接触不良问题。板载的元件布局做了分区处理，高压驱动部分和感应信号部分做了铺地隔离，避免电机运转时的电磁干扰影响感应模块的检测精度，所有贴片元件均采用回流焊工艺焊接，板身标注的无铅标识符合RoHS环保要求，适配卫浴类产品的环保合规需求。

　　在安装适配性上，PCB板上预留的泵体安装定位槽刚好卡合微型隔膜泵的安装凸台，泵体垂直安装在板身的圆形避让孔位置，泵体进液口直接对接储液仓的出液管路，出液口延伸至外壳前端的出液嘴位置，管路走向完全顺着壳体内部的走线槽布置，不需要额外做管路弯折，减少管路弯折带来的供液阻力。整套组件的外围安装边界控制在长85mm、宽32mm、高18mm的区间内，可以直接适配现有多数紧凑型自动皂液器的内部腔体，不需要对原有外壳结构做大幅修改，可直接替换同类型老旧设备的故障电控板，降低售后维修的配件替换成本。

　　实际使用过程中，这套组件的容错设计也做了充分考虑，当电池电压低于工作阈值时，感应触发会通过指示灯闪烁提示更换电池，不会出现出液无力、感应失灵的问题；感应模块的算法做了环境自适应调整，可以根据安装环境的光线反射情况自动调整检测阈值，避免深色台面、反光材质带来的误触发问题，哪怕是在高湿度的卫浴环境下，电路板的三防漆涂层也可以避免凝露导致的电路短路问题，提升长期使用的可靠性。
