I2C接口12864OLED显示模块结构设计

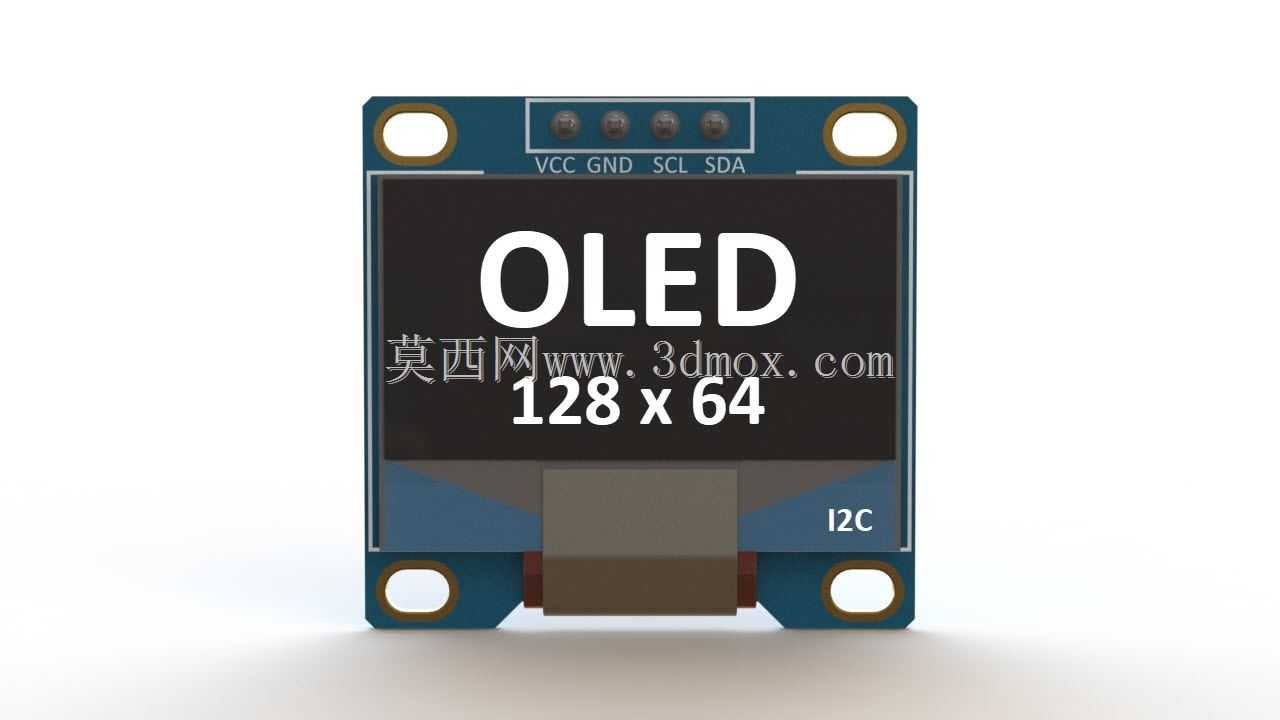

　　这款128×64分辨率的OLED显示模块，是嵌入式开发、小型智能设备人机交互场景中应用极广的配件，日常做项目选型时，经常会在各类开源硬件、小型检测设备、手持终端的结构设计里用到它。不同于常见的LCD屏需要背光模组，OLED屏采用自发光像素点，在弱光甚至完全黑暗的环境下都能清晰显示内容，而且没有背光层的厚度，整体模块可以做得非常轻薄，这对内部空间寸土寸金的小型便携设备来说，是非常关键的选型优势。

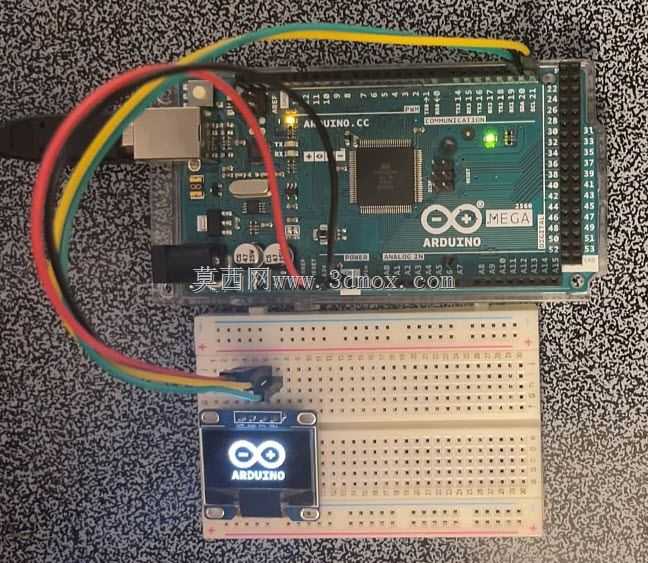

　　从实际使用场景来看，这类模块常被用在Arduino等开源硬件的教学实验、小型环境检测设备的参数显示、桌面小摆件的动效展示、简易手持测量工具的数值输出上，因为驱动逻辑简单、I2C接口占用IO资源极少，哪怕是主控引脚资源紧张的小型控制板，也能轻松挂载使用，不需要额外占用太多走线空间。做结构设计的时候，首先要考虑的就是模块的安装边界，这款模块的PCB板四个角都预留了标准的安装孔位，孔径适配M2规格的铜柱或者螺丝，安装时可以直接通过铜柱将模块固定在设备外壳的内部支柱上，不需要额外设计复杂的卡扣结构，能大幅简化外壳的开模成本。

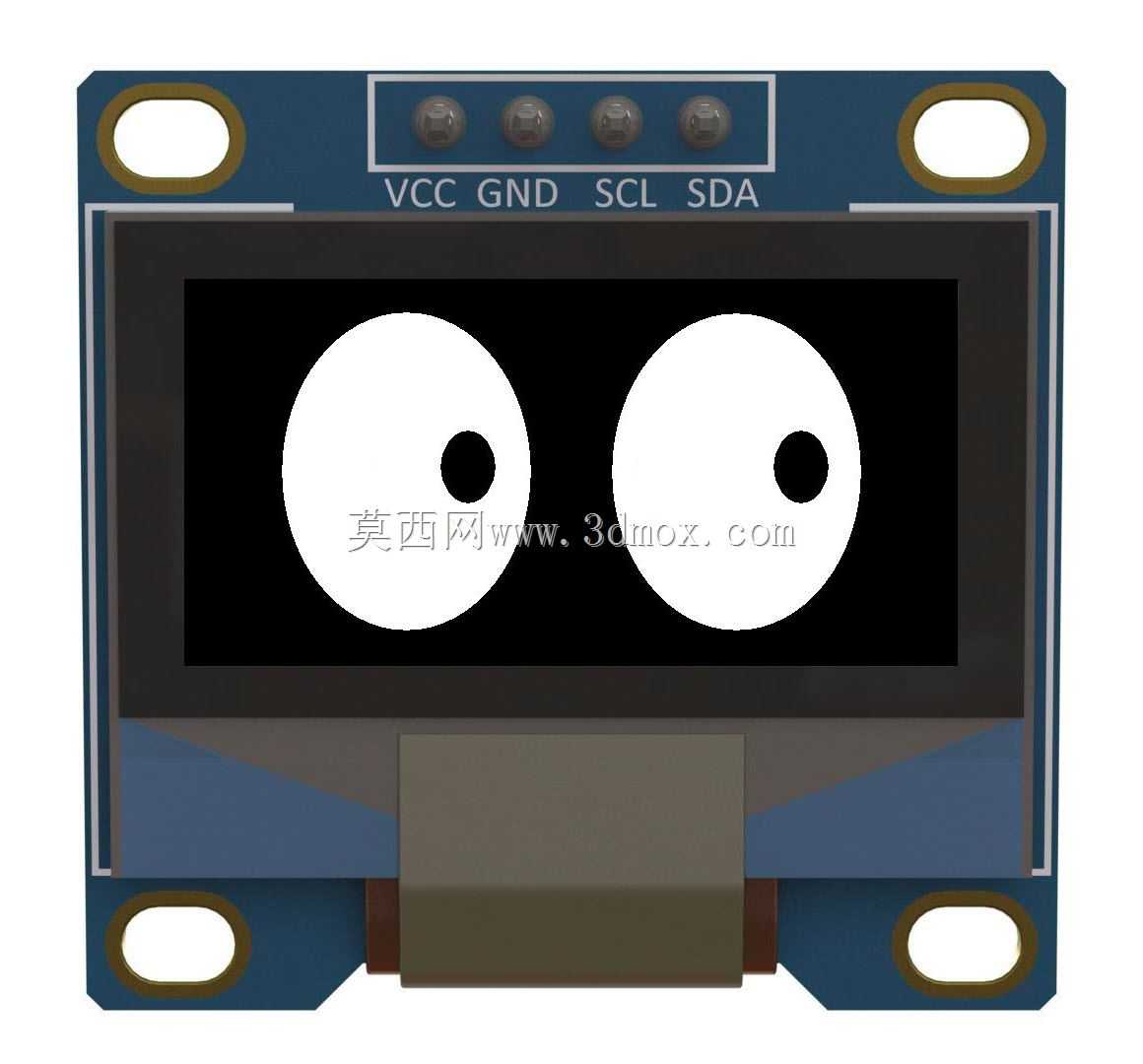

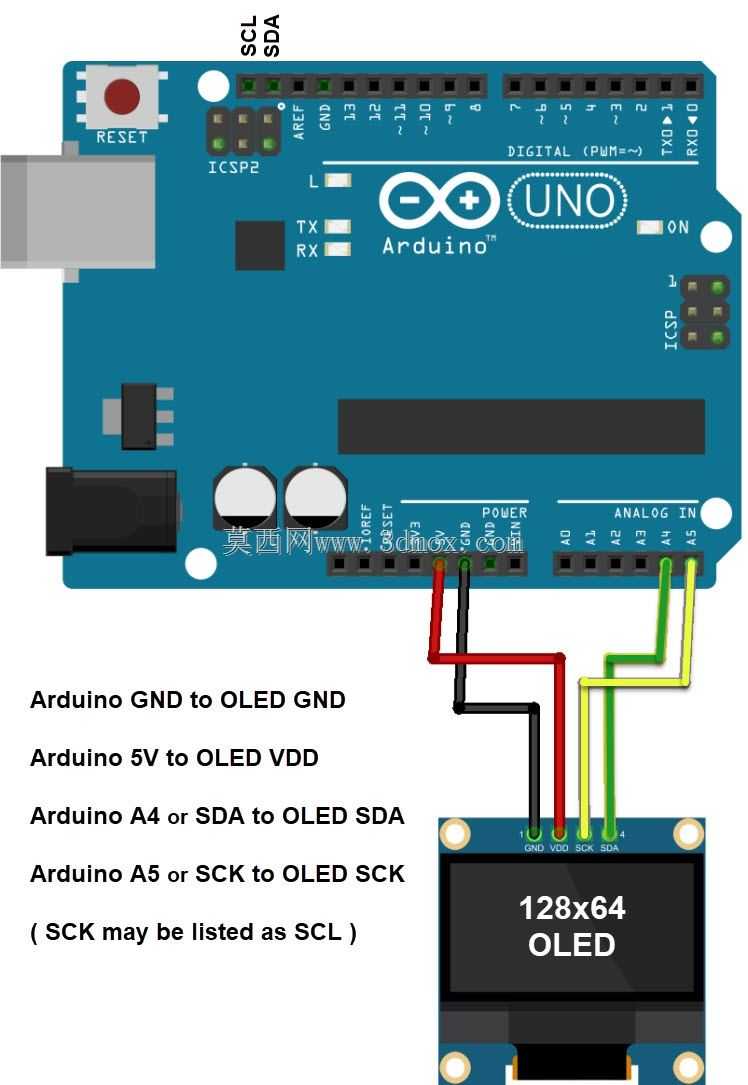

　　模块的接口端采用标准的2.54mm间距排针，四个引脚分别对应电源、地、时钟线、数据线，做PCB Layout的时候只要在主控板对应位置预留相同间距的排母座，就能实现直插连接，不需要额外飞线，生产装配时的效率很高。屏幕的有效显示区域居中布置在PCB板正面，外围预留的边框宽度刚好适配常规设备外壳的视窗开口，做外壳视窗设计时，只要按照模块的外轮廓尺寸预留0.2mm左右的装配间隙，就能保证屏幕显示区域完全外露，不会出现视窗遮挡显示内容的问题，同时也能避免间隙过大导致外壳内部进灰。

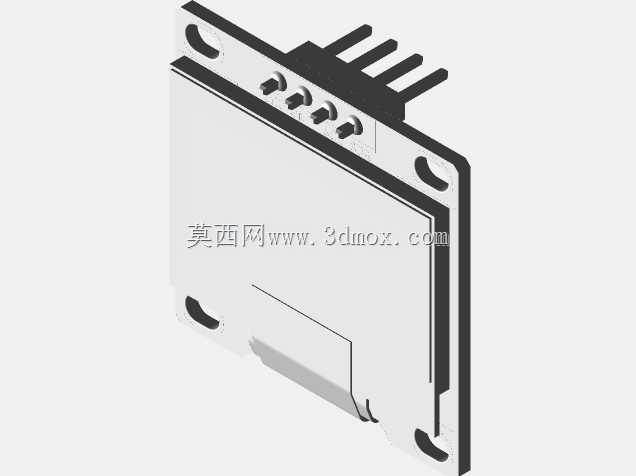

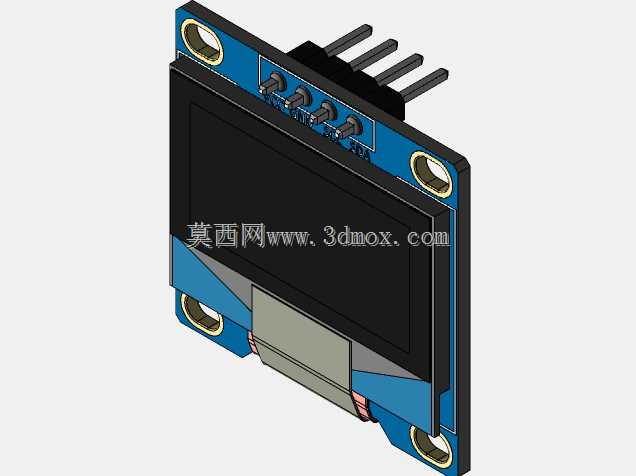

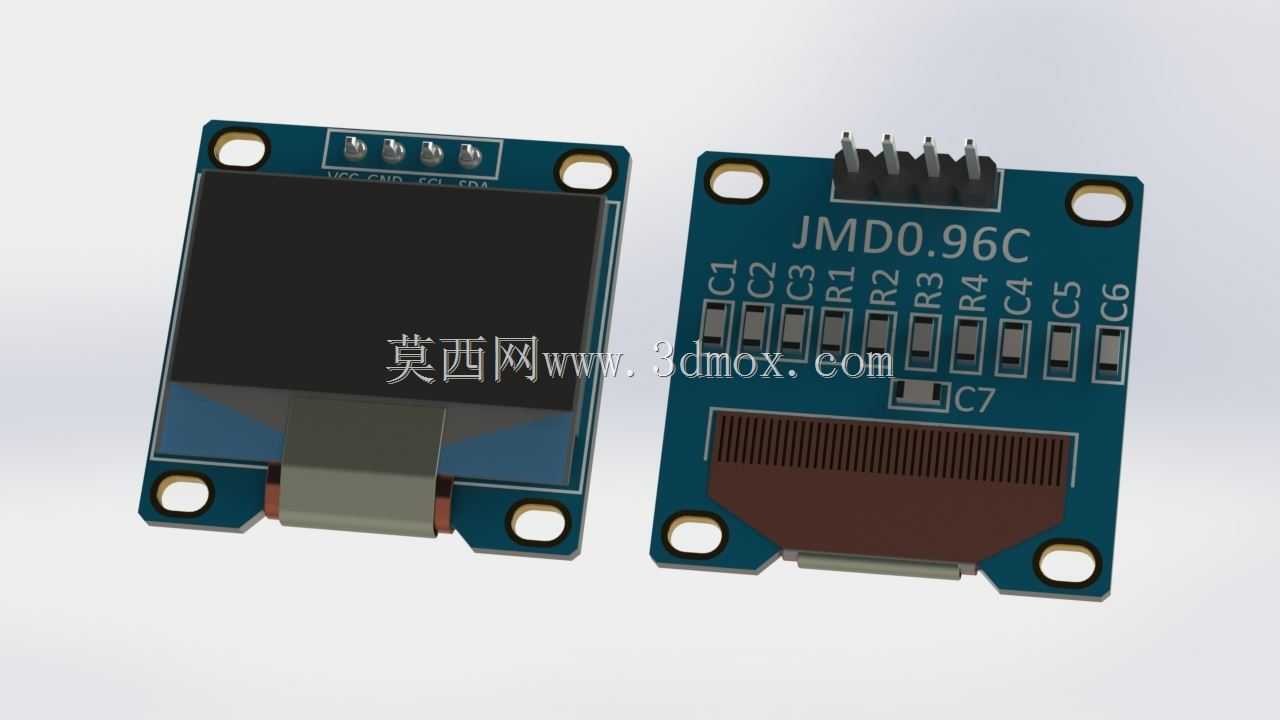

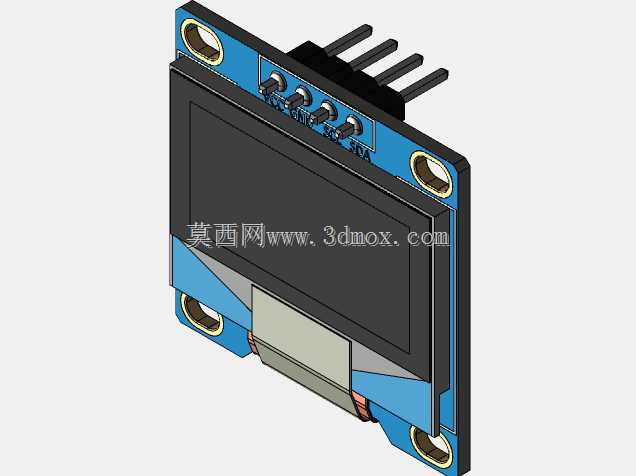

　　设计这类显示模块的三维模型时，需要重点还原几个关键结构细节：首先是PCB板的厚度，常规这类模块采用1.6mm厚度的FR-4板材，建模时板厚要严格按照这个尺寸设置，否则装配时会出现铜柱长度不匹配、屏幕和外壳视窗贴合度差的问题；其次是屏幕表面的保护盖板，这款模块的屏幕表面覆盖了一层透明的有机玻璃保护层，厚度大概0.5mm，建模时要单独做出这个层的结构，不能和显示像素层混为一体，否则做渲染或者装配干涉检查时，会出现尺寸误判；另外模块背面的驱动芯片凸起部分也要准确还原，这个芯片的高度大概2mm左右，如果设备内部屏幕后方有其他元器件布置，必须预留出这个凸起的避让空间，否则装配时会出现芯片被顶住、PCB板变形的问题。

　　从功能特性上来说，这款模块采用I2C通信协议，相比SPI接口的同规格屏幕，它的接线数量减少了一半，在做内部走线规划时，只需要布置两根通信线加上电源线和地线，就能完成全部连接，对于内部走线空间紧张的小型设备来说，能大幅降低走线的复杂度，减少线束堆叠带来的装配难度。同时OLED屏的可视角度接近180度，不管是从正面还是侧面观察，都能清晰看到屏幕上显示的内容，不像部分TN材质的LCD屏存在侧视偏色、内容看不清的问题，用在需要多角度观察的设备上时，体验会好很多。

　　做结构选型的时候还要注意，这类模块的工作电压范围是3.3V到5V兼容，设计设备内部供电电路时，不需要额外给屏幕做单独的电平转换电路，直接从主控板的常用电源引脚取电就能正常工作，能减少电源部分的元器件数量，缩小主控板的整体尺寸。另外屏幕的像素点是自发光的，显示黑色内容的时候对应像素点完全不发光，不仅对比度远高于带背光的LCD屏，静态显示固定内容时的功耗也非常低，用在电池供电的便携设备上时，能有效延长设备的续航时间。

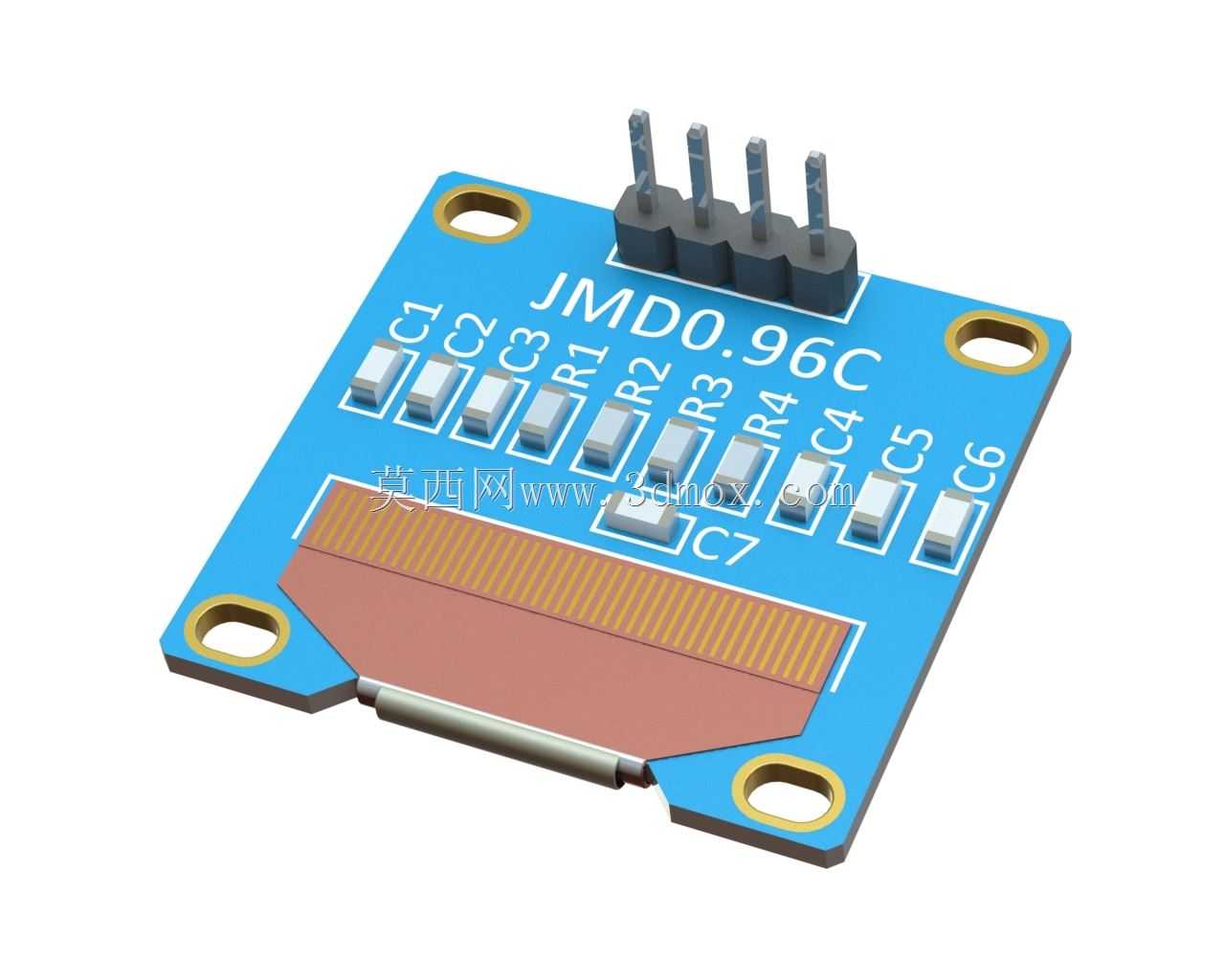

　　建模过程中还要考虑模块的装配公差，比如排针的伸出长度、安装孔的位置公差，这些细节如果还原不到位，后续做整机装配仿真的时候，很容易出现干涉误报，影响结构设计的效率。比如排针从PCB背面伸出的长度大概是6mm左右，对应排母的插接深度要预留5mm左右的空间，如果屏幕后方的结构件距离PCB背面太近，就会导致排针顶到后方结构件，无法正常插接。还有四个安装孔的中心距，必须严格按照实际模块的尺寸来做，否则加工出来的外壳支柱位置不对，模块就无法顺利固定，需要反复修改外壳模具，增加不必要的开发成本。

　　在实际的项目应用里，这类OLED模块除了用来显示文字、数值参数，还可以用来显示简单的位图、动态小图标，比如做桌面动态眼睛摆件、小型状态指示面板的时候，都能通过简单的驱动代码实现流畅的显示效果，对应的三维模型如果能准确还原模块的全部结构细节，在做整机装配验证、外观渲染的时候，就能更真实地还原设备最终的成品效果，提前发现结构设计里的干涉、视窗错位等问题，减少后期打样调试的次数。
