T形槽铝型材连接用铝制安装托架

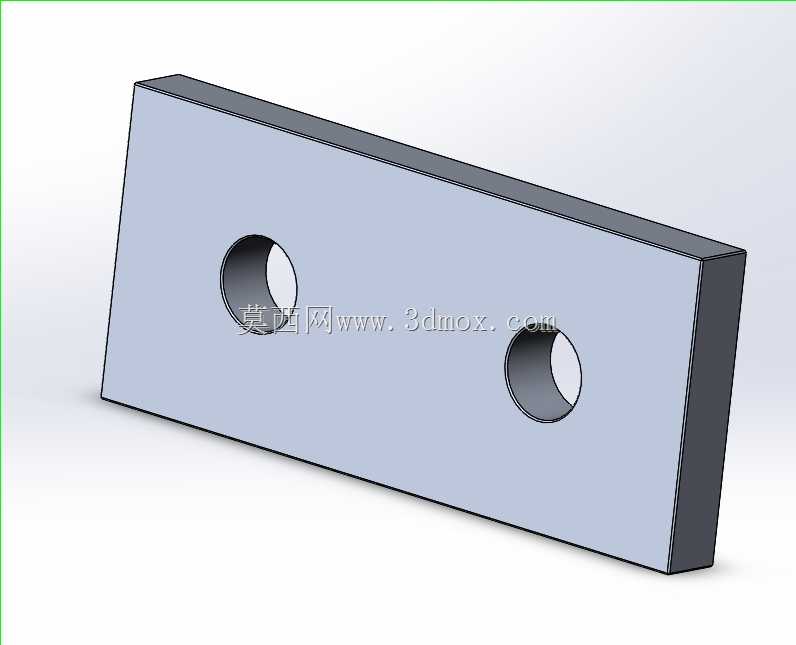

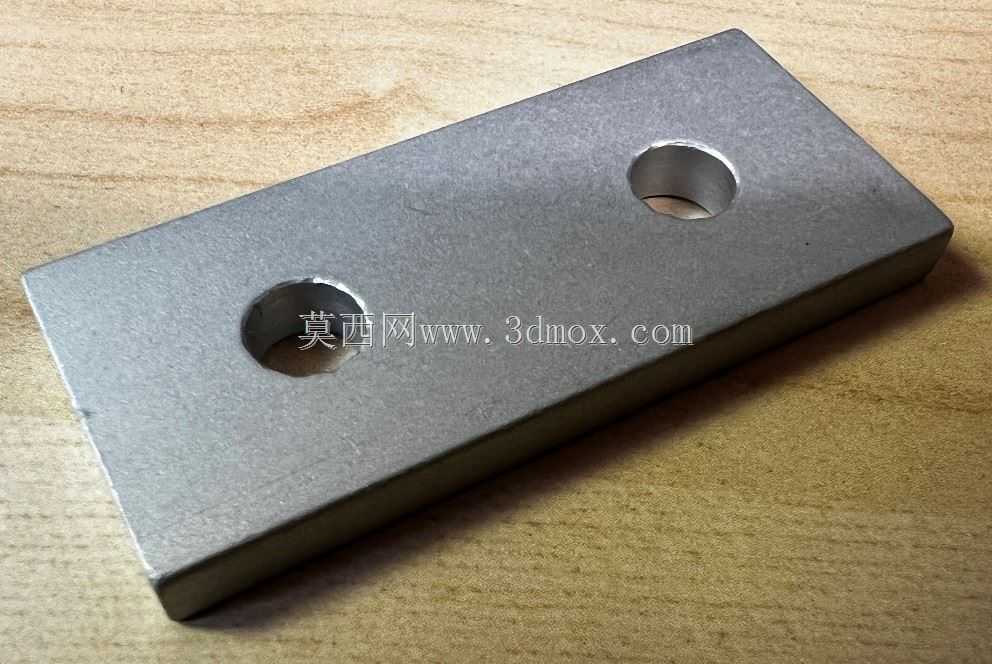

　　在工业铝型材搭建的框架体系中，这类铝制安装托架是非常常见的过渡连接件，主要承担T形槽铝型材之间的垂直或平行面拼接固定作用，常见于自动化设备机架、生产线防护栏、物料工作台架、检测设备工装台的搭建场景中，能够在不破坏铝型材主体结构的前提下，实现型材之间的刚性连接，保证框架整体的结构稳定性与抗形变能力。不同于常规的角码类连接件，这款托架采用平板式结构设计，整体为矩形铝制板材加工而成，表面做阳极氧化处理，既保留了铝合金材质轻量化的优势，又能提升表面耐磨与抗腐蚀性能，适配车间多尘、少量切削液飞溅的常规工业作业环境。从安装适配性来看，托架上设置的两个安装孔为1/4-20标准净空孔，两孔中心距严格控制为1英寸，

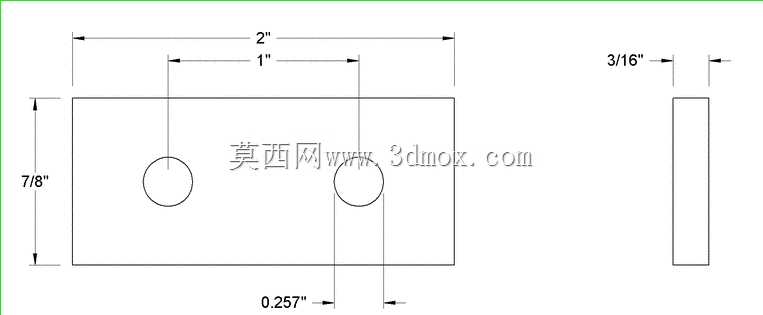

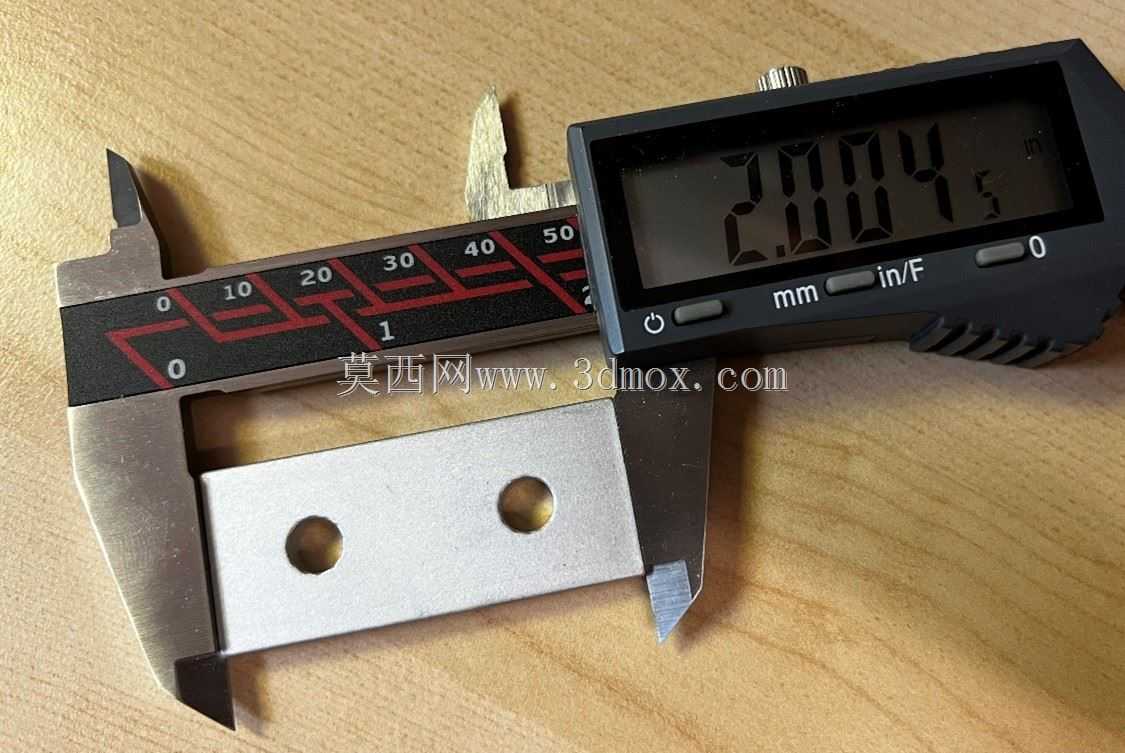

　　能够直接适配对应规格的T形螺栓或者法兰面螺栓，安装时无需额外扩孔或者攻丝，螺栓穿过托架孔位后可直接卡入铝型材的T形槽内，拧紧螺母即可完成固定，大幅减少现场装配的加工工序，提升框架搭建的效率。托架的整体外形尺寸为7/8英寸×2英寸×3/16英寸，厚度方向的尺寸经过受力校核，在常规的静态框架负载下不会出现弯曲形变，2英寸的长度方向尺寸刚好覆盖单根T形槽铝型材的单槽安装面，不会出现超出型材边缘干涉其他配件安装的问题，7/8英寸的宽度方向尺寸预留了足够的螺栓扳手操作空间，装配时套筒或者开口扳手可以顺利抵达螺母位置完成锁紧操作，不会因为空间不足导致无法拧紧或者螺栓滑牙的问题。设计过程中，孔位的边缘做了0.2mm的倒角处理，

　　既可以去除钻孔产生的毛刺，避免安装时划伤操作人员或者铝型材表面，也能对螺栓穿入起到导向作用，即使安装时螺栓与孔位存在少量偏移，也能顺着倒角顺利穿入孔位，降低现场装配的对位难度。托架的两个安装面均采用精铣加工，平面度控制在0.05mm以内，安装时能够与铝型材表面完全贴合，不会出现局部间隙导致连接后存在应力集中的问题，长期受载情况下也不会因为接触面不平整出现连接松动的情况。在实际应用中，这类托架除了用于铝型材之间的连接，也可以作为小型传感器、气动元件、走线槽等配件在铝型材框架上的安装过渡板，只需要将托架一侧固定在铝型材T形槽上，另一侧就可以根据待安装配件的孔位需求进行二次钻孔或者粘接固定，适配性非常灵活。不同于铸造成型的连接件，

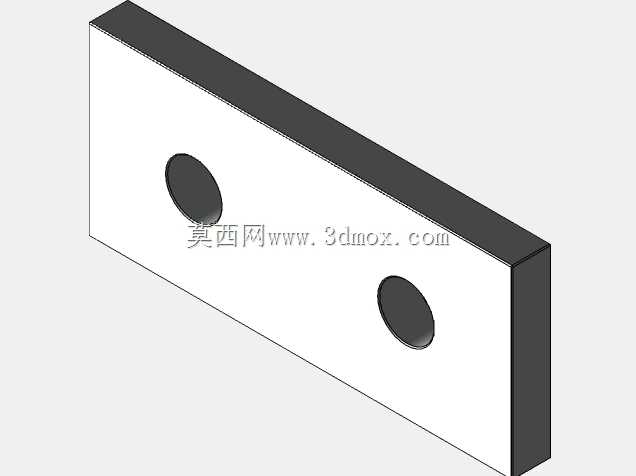

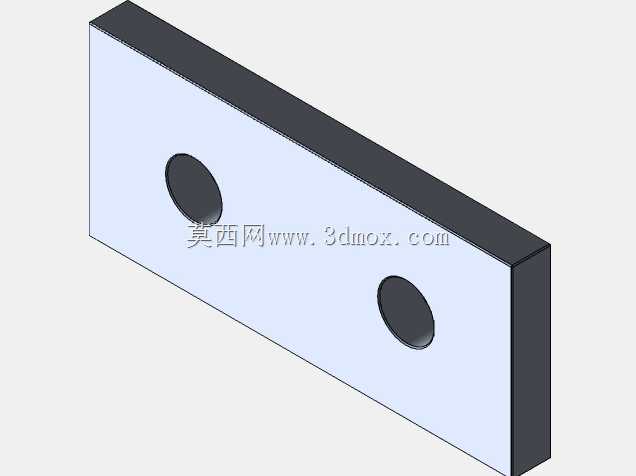

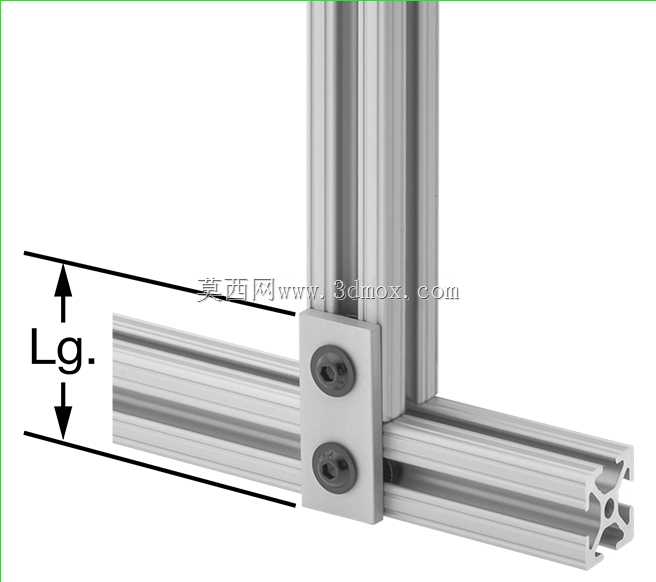

　　这款托架采用整块铝板铣削加工而成，内部没有砂眼、气孔等铸造缺陷，整体力学性能更加均匀，在承受振动载荷的场景下，比如靠近振动盘、输送电机的机架位置，也不会出现断裂失效的问题。安装边界方面，需要注意当托架用于两根铝型材的垂直拼接时，要保证两根型材的端面垂直度公差在0.1mm以内，避免托架锁紧后型材之间存在错位，影响后续其他配件的安装精度；如果用于型材与板材的连接，需要确认板材的厚度不超过螺栓的有效啮合长度，避免螺栓拧入深度不足导致连接强度不够。另外，由于铝合金材质的硬度相对钢材更低，在拧紧螺栓时需要控制扭矩在合理范围内，避免扭矩过大导致孔位周围出现压溃变形，影响后续的重复拆装使用。在三维建模过程中，这类零件需要重点关注孔位的中心距公差、安装面的平面度要求以及倒角的尺寸细节，建模时可以先绘制矩形基体，再通过拉伸切除完成孔位加工，最后添加倒角特征，建模完成后需要模拟螺栓装配过程，确认孔位与标准螺栓的配合间隙是否合理，避免出现干涉问题，同时也要核对整体外形尺寸是否符合铝型材的安装边界，保证模型导出后可以直接用于工程图出图或者装配仿真。
