欧洲台风多用途战斗机精细三维结构

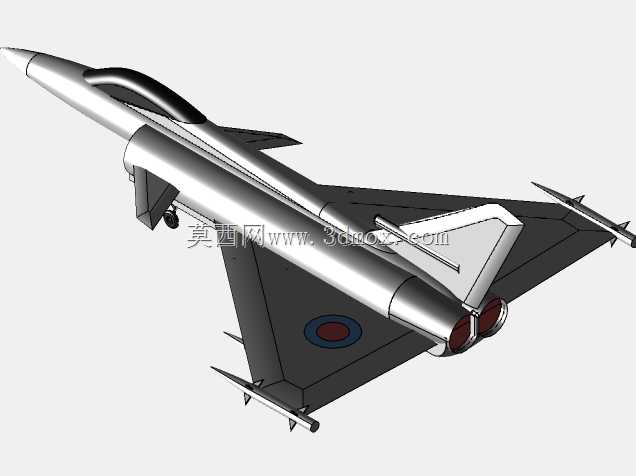

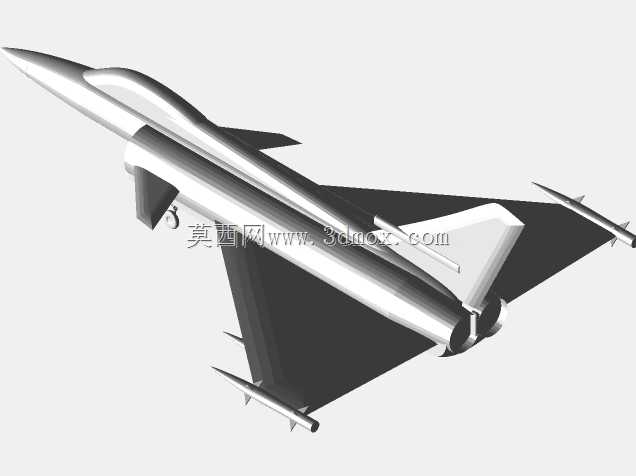

　　该三维模型完整还原了鸭式三角翼布局双发多用途战斗机的全机结构细节，建模过程中严格对照实机的气动外形参数完成曲面构建，机身截面沿纵轴的面积律分布完全匹配跨音速减阻设计要求，鸭翼与主翼的相对安装位置、后掠角、上反角均按照实机气动耦合逻辑设定，可直接用于气动仿真分析的前置几何参考。从结构设计层面看，模型完整呈现了前机身雷达罩、座舱段、进气道、中机身设备舱、后机身发动机舱、垂尾、起落架舱、外挂挂点的分区结构，各舱段的分离面位置、口盖轮廓均与实机维护开口一致，起落架的收放转轴位置、作动筒连接点、机轮与起落架舱的收纳间隙完全符合安装边界要求，不存在收放干涉问题。

　　在实际用途层面，这类双发多用途战机可执行制空作战、对地精确打击、战术侦察等多重任务，模型中还原的多组外挂挂点，可匹配不同类型机载弹药、副油箱、光电吊舱的安装接口，挂点的承载结构凸台、管路预留接口均做了细节刻画，能够直观展示不同任务构型下的外挂搭配逻辑。进气道采用机腹矩形斜板可调设计，模型中还原了进气道调节斜板的作动结构、附面层隔道的间隙尺寸，可清晰呈现大迎角飞行状态下的进气效率保障设计；座舱段的整体风挡曲面、座舱盖开启铰链、弹射座椅安装导轨均做了等比例还原，能够为座舱人机工程仿真提供准确的几何参考。

　　从行业应用场景来看，该模型可用于航空装备结构教学、气动布局原理演示、虚拟仿真训练场景搭建、防务展陈数字内容制作等方向，建模时对全机蒙皮的铆接线、维护口盖的快卸锁结构、机身表面的传感器窗口均做了细节还原，垂尾的前缘后掠角、方向舵偏转转轴位置、尾喷口的调节片结构均与实机一致，发动机舱的检修口轮廓、燃油系统通气口位置、机载天线的安装基座均按照实机布局设置，能够满足不同场景下的结构展示需求。双发布局的发动机安装节位置、尾喷管与后机身的整流过渡曲面均做了连续顺滑处理，鸭翼的偏转作动机构与机身的连接间隙控制在合理公差范围内，主翼的前缘缝翼、后缘襟副翼的偏转转轴、作动筒安装位置均有明确结构体现，可用于飞行动力学仿真的运动副设置参考。模型的起落架采用前三点式布局，前起落架为双轮结构，带有转向机构与收放作动筒，主起落架为单轮结构，减震支柱行程、轮胎与轮舱的间隙均按照实机起降缓冲要求设定，着陆拦阻钩的安装位置、收放收纳槽结构也做了完整还原，能够清晰展示舰载适配改型的结构基础。全机的外形尺寸严格按照实机比例缩放，翼展、机长、机高的比例关系完全准确，各气动操纵面的偏转角度范围均符合实机的飞行控制权限设定，不存在结构运动干涉问题，可直接用于飞行动画制作、虚拟维修训练系统的几何基础搭建。
