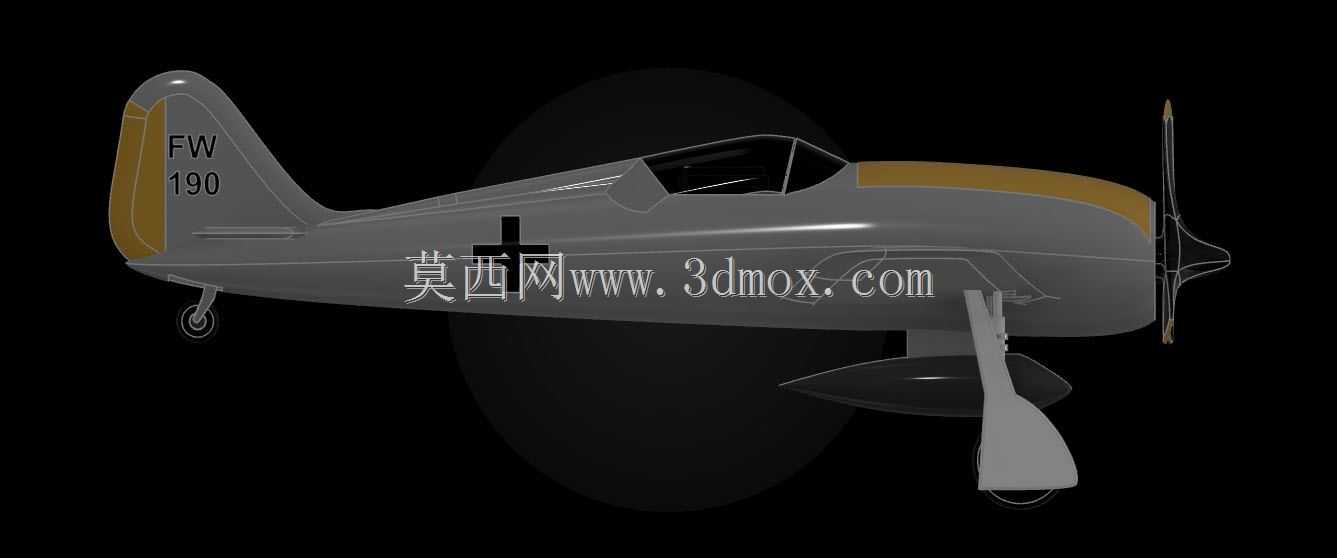

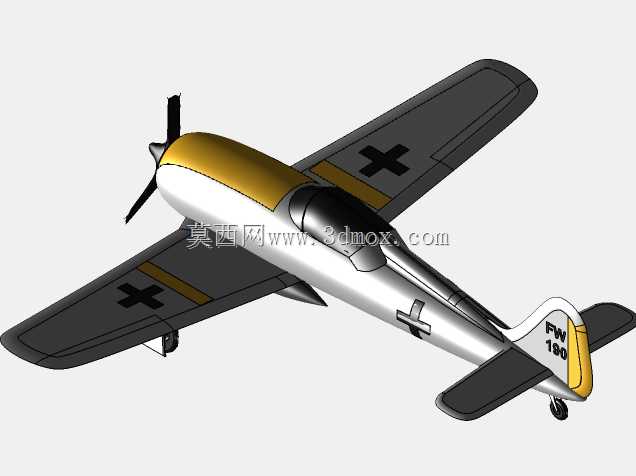

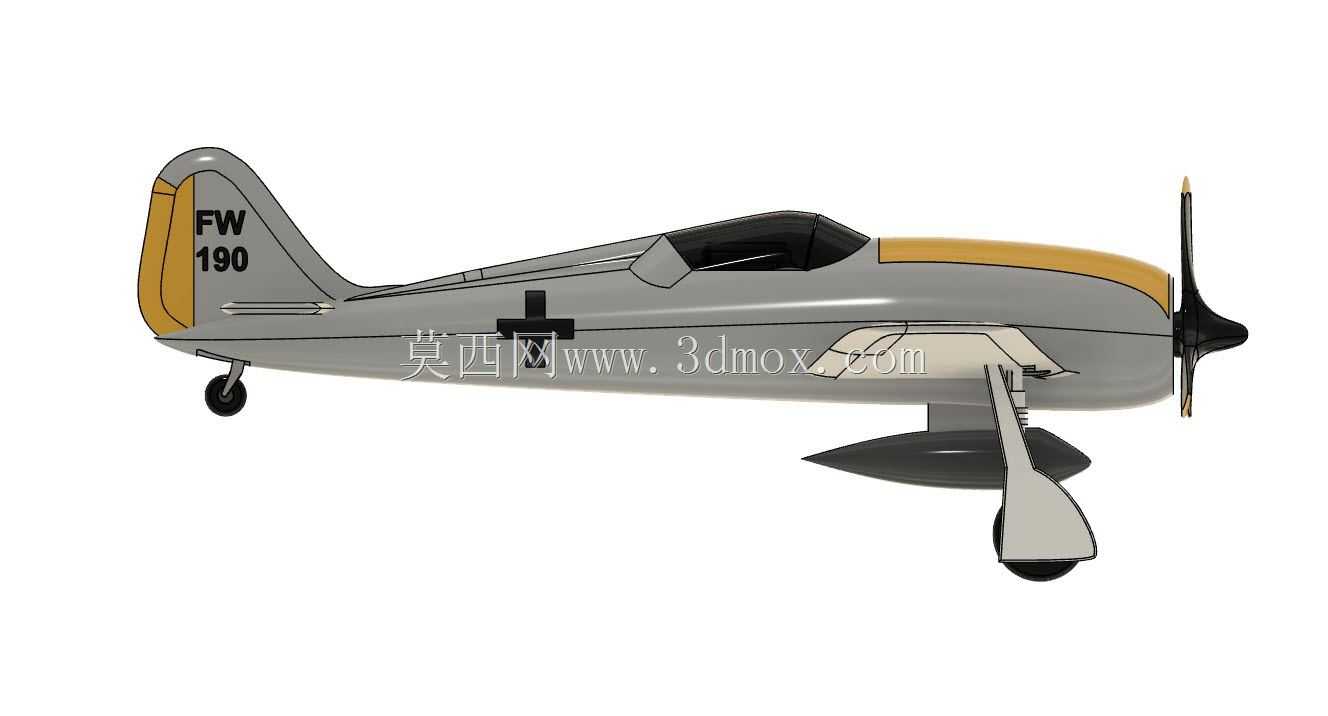

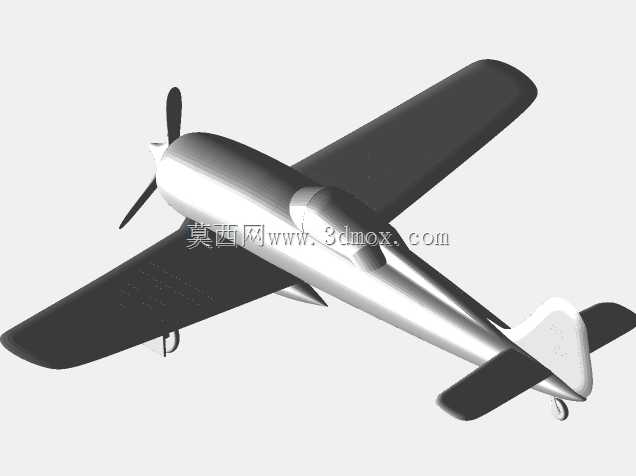

福克沃尔夫Fw190战机外观结构还原

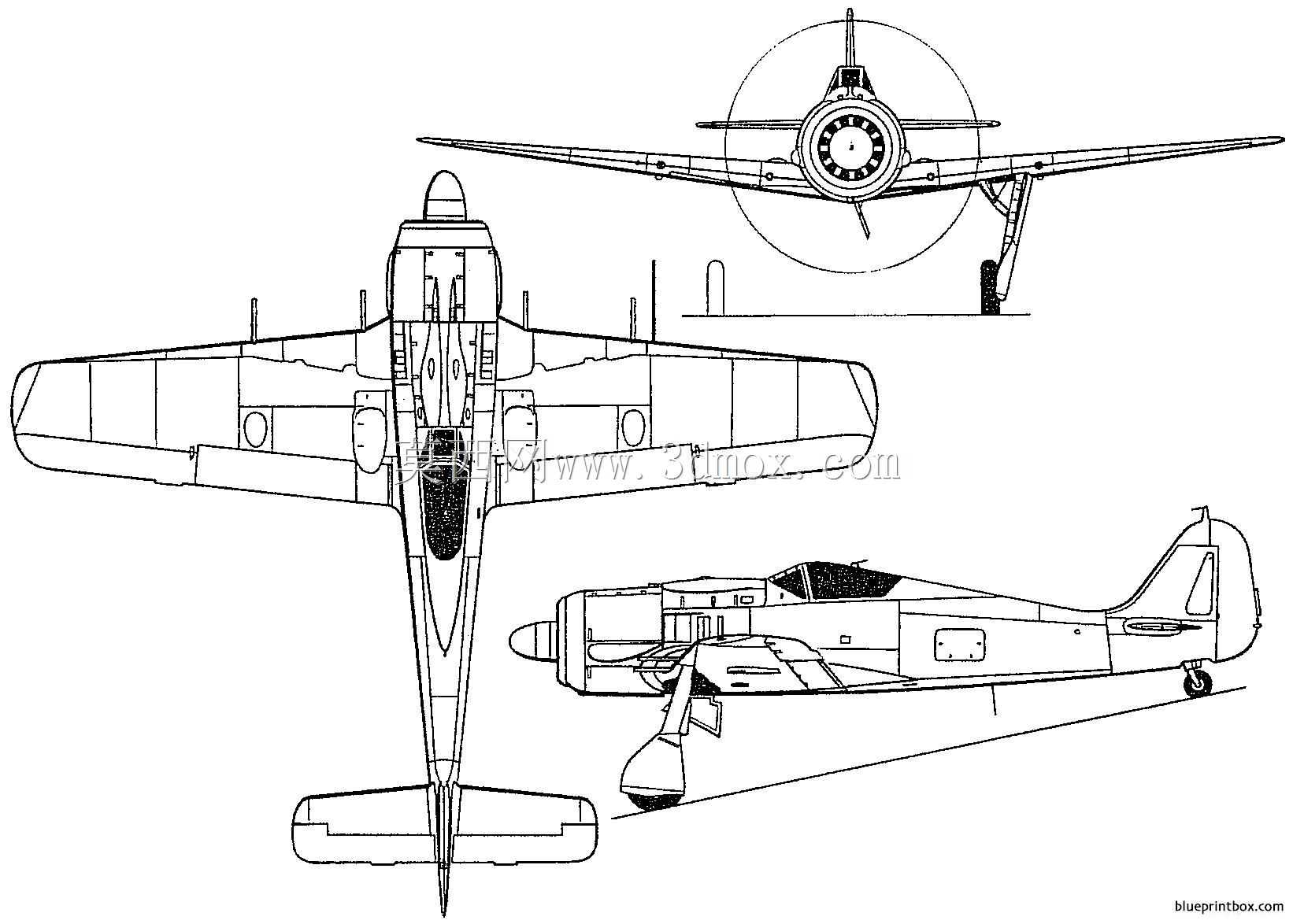

　　本次还原的机型为二战时期经典单发单座活塞式战斗机，整体外形采用全金属半硬壳结构设计思路，机身截面为近似椭圆形，能在高速飞行时有效降低空气阻力，同时兼顾结构强度与内部空间利用率。机头位置安装星形气冷活塞发动机，整流罩采用多段拼接式曲面造型，既满足发动机散热气流的导流需求，也能为前置螺旋桨提供稳定的安装基准，螺旋桨采用三叶变距结构，桨叶翼型经过气动优化，可在不同转速下保持较高的推进效率。

　　座舱布置于机身中前部，采用水滴形透明座舱盖，为飞行员提供全向视野，座舱盖框架采用薄壁金属型材，在保证结构刚度的前提下尽可能减少视野遮挡，座舱内部预留了仪表板、操纵杆、座椅等构件的安装空间，与机身承力框通过螺栓刚性连接，可承受飞行过程中的大过载载荷。机身中部设置主翼连接接头，采用低单翼布局，主翼为梯形翼型，翼根处厚度较大，用于容纳主起落架收放机构、燃油箱与航炮安装位，翼尖逐步收窄变薄，降低诱导阻力，主翼后缘布置副翼与襟翼，副翼用于横向姿态控制，襟翼可在起降阶段向下偏转，提升低速升力特性，缩短滑跑距离。

　　尾翼部分采用常规布局，垂直尾翼与水平尾翼均为金属框架蒙布结构，垂直尾翼前缘后掠，可提升高速飞行时的方向稳定性，方向舵与升降舵均设置气动补偿面，降低飞行员操纵时的杆力。起落架采用后三点式布局，主起落架为悬臂式结构，收入主翼内部，起落架减震支柱采用油气混合结构，可承受着陆时的冲击载荷，尾轮为可转向结构，与方向舵操纵机构联动，方便地面滑行时的方向控制。

　　从实际应用场景来看，该机型可承担昼间制空作战、战术轰炸、对地近距支援等多种任务，不同改型可通过调整武器挂架、发动机功率、装甲布置来适配不同任务需求，比如对地攻击改型会在机身腹部与翼下加装炸弹挂架、加厚座舱与发动机部位的装甲，提升低空突防时的生存性；高空截击改型会更换增压座舱与大马力发动机，提升高空飞行性能。在建模过程中，需要重点关注曲面的连续性，尤其是机头整流罩、翼身融合处、座舱盖与机身的衔接位置，这些区域的曲面光顺度直接影响模型的视觉还原度，同时需要严格对照实机的尺寸比例，控制机身长度、翼展、机高的比例误差在合理范围内，各活动面的偏转边界需要按照实机的操纵行程设置，比如副翼的上下偏转角度、襟翼的下放角度、起落架的收放轨迹，都需要符合真实的机械运动逻辑，避免出现干涉问题。

　　机身表面的细节还原也需要符合工程逻辑，比如机身上的蒙皮铆接线、检修口盖、排气管开口、天线安装座，这些细节的位置需要与实机的结构分区对应，蒙皮分块要贴合内部的长桁与隔框布置，不能随意划分。武器安装位的结构需要预留足够的空间，翼根处的航炮开口、机身上的机枪射击协调器位置，都需要与内部结构的走向匹配，避免出现结构冲突。散热口的布置需要对应发动机的散热需求，机头整流罩下方的滑油散热口、翼根处的发动机散热排气口，其开口方向与导流结构要符合气流走向，保证散热效率的同时不会产生过大的附加阻力。

　　在装配边界处理上，需要注意各部件的连接公差，比如主翼与机身的对接面、尾翼与机身尾段的对接面、螺旋桨与发动机轴的连接位，都需要设置合理的定位基准，保证装配后整体的同轴度与对称性，避免出现机翼左右高度不一致、尾翼偏斜等问题。起落架收放机构的运动轨迹需要做干涉检查，确保起落架在收放过程中不会与翼内结构、蒙皮发生碰撞，收放到位后有对应的锁止结构定位，保证飞行与着陆时的结构可靠性。
