M8-1.25外螺纹加工六角板牙结构设计

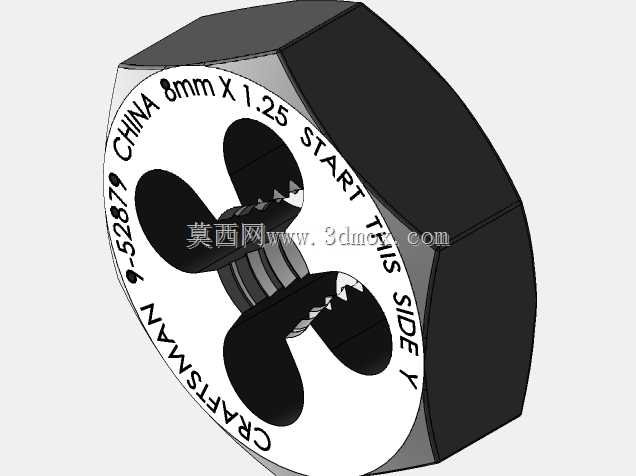

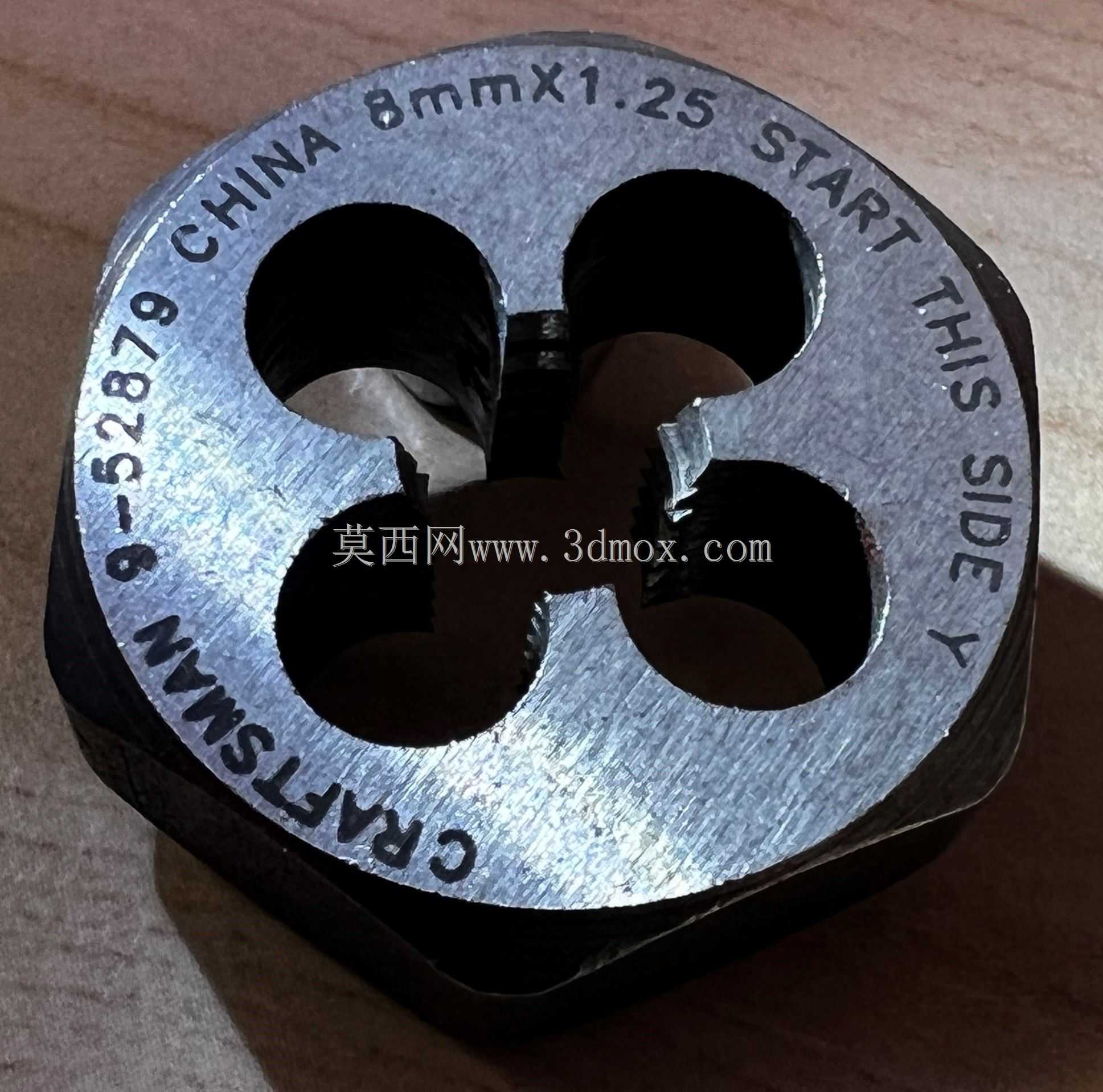

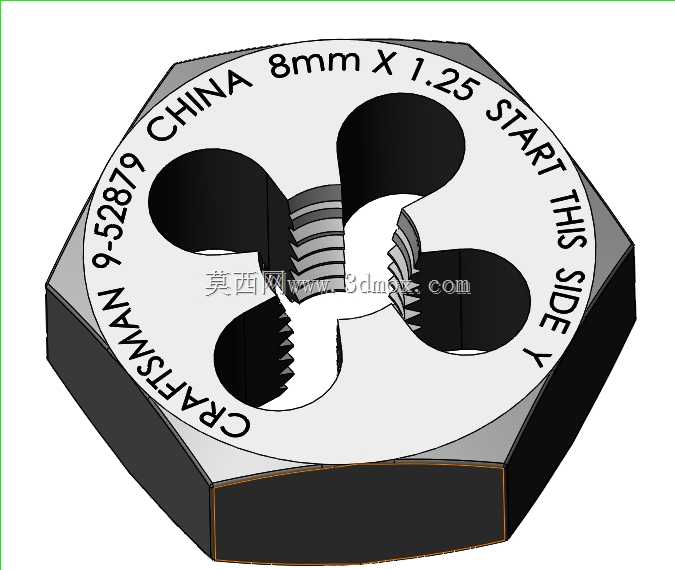

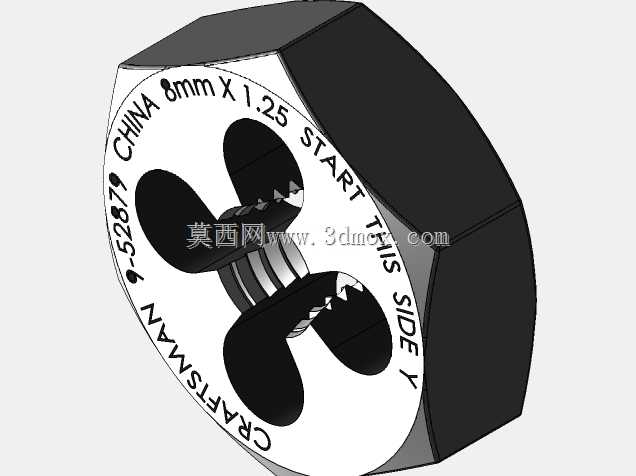

　　在机械装配、设备维保、五金加工的现场场景里，外螺纹的现场修配与小批量加工是极为常见的工序，不同于车床套丝的固定工位加工，手动套丝工具能够适配现场无大型设备的作业环境，完成螺杆、螺栓类零件的外螺纹加工与损伤修复，六角外形的板牙就是这类场景下适配性极强的切削刀具。这款M8-1.25规格的板牙，针对公称直径8mm、螺距1.25mm的公制右旋外螺纹设计，整体采用六角棱柱外形，厚度为3.5mm，这种外形设计并非随意选择：六角结构能够直接适配普通活动扳手、固定开口扳手的夹持尺寸，不需要配套专用的板牙架就能完成夹持施力，在现场维保作业时，如果遇到专用板牙架遗失、损坏的情况，随手取用常规扳手就能开展作业，大幅降低了工具适配的门槛。

　　板牙的起始切削侧设计有1°的六角锥形倒角，这个倒角结构的核心作用是在套丝初始阶段实现自动导向，不需要操作者反复调整板牙与螺杆的同轴度，只要将倒角侧对准待加工螺杆端部，施加轻微轴向力转动扳手，板牙就能顺着螺杆轴线自动切入，避免了初始入扣歪斜导致的螺纹乱牙、牙型崩损问题，对于现场作业中操作熟练度不足的人员也能保证基础的加工精度。板牙本体上均匀分布四个卸压切口，这类切口的作用分为两个层面：一是切削过程中产生的金属切屑能够顺着切口排出，不会堆积在切削齿槽内挤压已加工螺纹表面，避免螺纹表面出现刮伤、挤光变形的缺陷；二是切口预留了微小的调节余量，当板牙使用一段时间切削刃出现磨损后，可以通过挤压切口位置微调板牙的实际切削直径，

　　补偿磨损带来的尺寸偏差，延长板牙的整体使用寿命。板牙的切削齿部分采用等螺距的牙型设计，牙型角度符合公制螺纹60°的标准要求，切削刃经过刃口钝化处理，既保证切削时的锋利度，又避免刃口过脆在加工碳钢类材质时出现崩刃。在实际使用场景中，这类板牙常被用于设备检修时修复磕碰损伤的螺栓螺纹，比如生产线设备安装时外露螺栓螺纹被撞击变形，不需要更换整根螺栓，用这款板牙重新套丝修整就能恢复螺纹的配合精度；也可用于小批量自制螺杆零件的螺纹加工，比如非标工装制作时需要定制长度的M8螺杆，现场截取对应长度的圆钢棒料，端部倒小角后就能用这款板牙完成外螺纹加工，不需要转运到机加工车间等待车床排产，大幅缩短现场工装的制作周期。从安装边界来看，

　　这款六角板牙的对边尺寸适配常规M8规格六角板牙的夹持标准，既可以配合普通扳手手动使用，也能够装夹在半自动套丝设备的夹具上完成小批量的动力套丝作业，板牙的端面刻印清晰的规格标识与朝向标识，作业时能够快速识别入扣侧，避免反向装夹导致的切削刃损坏。材质选用碳钢材质，经过淬硬处理后切削刃具备足够的硬度与耐磨性，能够满足普通碳钢、铝合金、铜材等常见金属材质的外螺纹加工需求，针对铝、铜等软质金属加工时，切削阻力更小，板牙的使用寿命会更长，加工出的螺纹表面光洁度也更优。在结构设计层面，这款板牙的排屑槽采用圆弧过渡设计，切屑排出时不会被槽壁卡滞，即使加工塑性较强的低碳钢材质产生的带状切屑，也能顺着圆弧槽顺利排出，减少切屑堵塞的概率；板牙两端的切削刃都经过轻微倒角处理，当一侧切削刃磨损到无法使用时，还可以翻转板牙使用另一侧的切削刃，进一步提升工具的利用率。不同于圆形板牙必须依赖专用板牙架的限制，六角外形的设计让这款板牙的工具适配性覆盖了绝大多数现场常用的夹持工具，不管是活动扳手、梅花扳手还是小型管钳，都能稳定夹持施力，在户外抢修、高空作业等工具携带受限的场景下，这种高适配性的设计能够大幅减少工具携带数量，提升作业效率。
