3/8-16规格碳钢外螺纹板牙结构设计

　　在机械加工的螺纹工序里，外螺纹的手工修复与小批量套丝作业，始终离不开板牙这类基础切削工具，本次呈现的3/8-16规格RH外螺纹碳钢螺纹模，就是针对美制统一粗牙螺纹加工场景设计的专用切削工装。日常设备维保现场，经常会遇到设备外露螺栓螺纹磕碰变形、锈蚀滑牙的情况，拆换整根螺栓往往受限于设备装配空间、备件采购周期，这时候用对应规格的板牙现场修扣，就能快速恢复螺纹的配合精度，比拆换部件效率高得多，尤其是在通讯基站设备安装、小型机电装配、五金维修门店这类场景，这类六角外形的板牙不需要配套专用板牙架，用普通活动扳手就能夹持操作，适配性比圆形板牙更灵活。

　　从功能设计上看，这款板牙选用碳钢作为基体材料，切削部分做了针对性的硬度处理，能够应对普通碳素结构钢、低合金钢材的外螺纹切削作业，加工出来的螺纹为右旋3/8-16NC粗牙螺纹，符合美制统一螺纹的公差要求，能和同规格的螺母、内螺纹孔实现顺畅旋合。板牙整体厚度为375thou，也就是9.525mm，这个厚度设计兼顾了切削导向长度和操作便利性，太薄的话套丝时容易歪牙，太厚则会增加切削阻力，手工操作时费力。起始端设计的1英寸六角锥形倒角，是套丝作业的关键导向结构，刚开始套丝时，这个锥面能自动对准待加工的圆杆端头，不需要反复调整板牙的垂直角度，能大幅降低新手操作时出现螺纹偏斜、烂牙的概率，锥形倒角部分同时承担了主要的切削负荷，把螺纹牙型的成型切削量分步分配到多个切削齿上，避免单齿吃刀量过大导致崩齿。

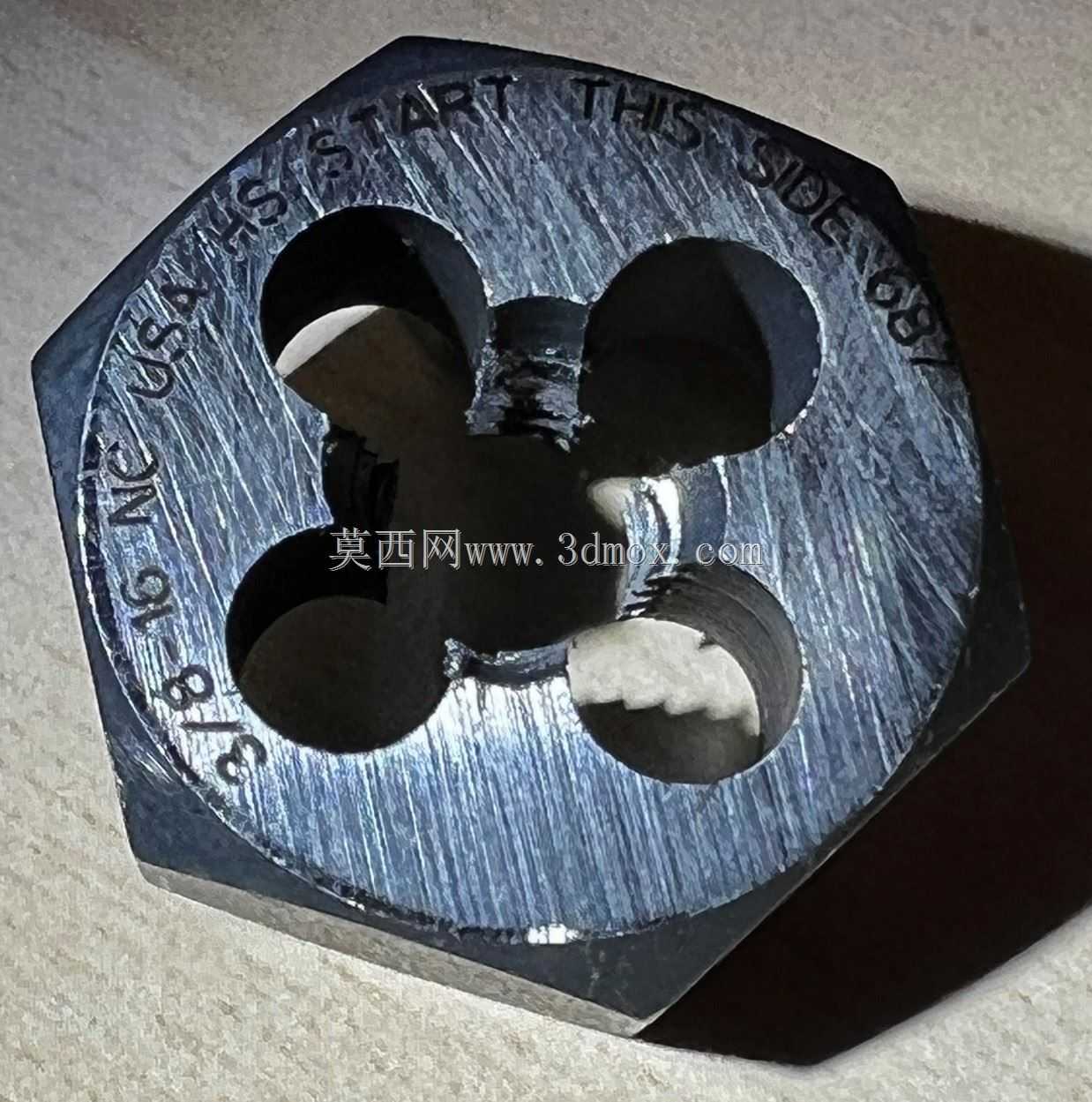

　　板牙端面上设计的四个卸压切口，是这类六角板牙的核心功能结构，一方面这些切口是切削刃的排屑通道，套丝过程中产生的铁屑会顺着切口排出，不会卡在螺纹齿槽里刮伤已加工的螺纹表面，另一方面，当板牙使用一段时间后切削刃磨损，或者需要微调板牙的加工螺纹中径时，可以通过挤压这些切口位置，微量调整板牙的内孔尺寸，补偿磨损量，延长板牙的使用寿命，不需要因为轻微磨损就直接报废。板牙的外形采用六角结构，对边尺寸适配普通扳手的夹持范围，不管是活动扳手、开口扳手还是套筒，都能可靠夹持，在狭窄的设备安装空间里，甚至可以用棘轮扳手快速转动板牙，比传统圆形板牙需要适配专用板牙架的场景适配性强很多，尤其是户外高空作业时，不需要携带多种规格的板牙架，一把活扳手就能完成不同规格六角板牙的操作，能减少工具携带重量。

　　从安装边界和使用适配性来看，这款板牙加工的外螺纹公称直径为3/8英寸，每英寸16牙，对应的待加工圆杆直径需要控制在9.2-9.4mm范围内，圆杆端头需要提前倒出15度左右的引入角，和板牙的起始锥度配合，才能保证套丝初始阶段的顺利切入。套丝作业时需要搭配对应的切削润滑液，加工钢材时用机油或者乳化液润滑，能降低切削刃的磨损速度，同时提升螺纹表面的光洁度。板牙端面刻印的规格标识、起始面标识，能让操作人员快速识别规格和安装方向，避免反向安装导致的切削刃崩损，刻印的深度控制在0.2mm左右，不会破坏板牙的结构强度，同时长期使用也不会磨损失效。

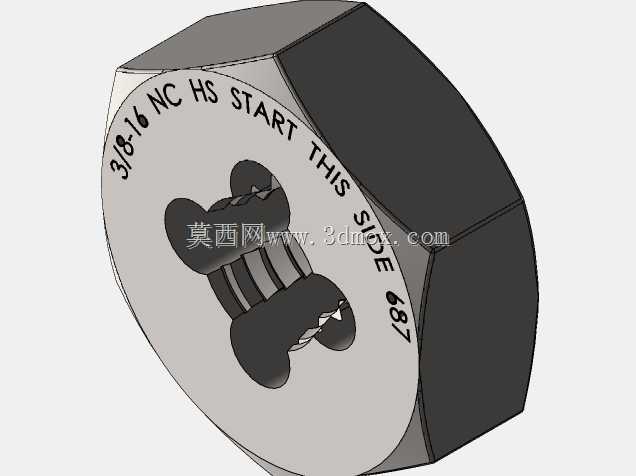

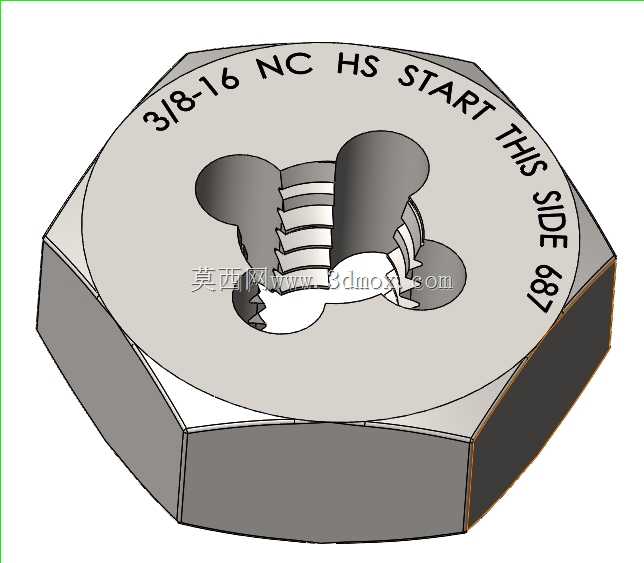

　　在三维建模过程中，这类板牙的建模重点在于内螺纹切削齿的螺旋面构建，需要严格按照3/8-16NC螺纹的牙型角、螺距、大径小径参数生成螺旋扫描特征，四个卸压切口的位置要均匀分布在六角端面的对应位置，保证板牙调整时的变形量均匀，锥形倒角部分的切削齿需要做渐消处理，让切削负荷从导入端到校准端逐步降低，校准部分的螺纹齿型要做全齿设计，保证加工出来的螺纹牙型完整，中径公差符合2A级外螺纹的精度要求。建模时还要注意六角外形的棱边做微小的倒钝处理，避免操作时棱边划伤操作人员，同时提升扳手夹持时的贴合度，不会出现打滑的情况。
