1/8-27锥形RH管螺纹四槽方柄丝锥

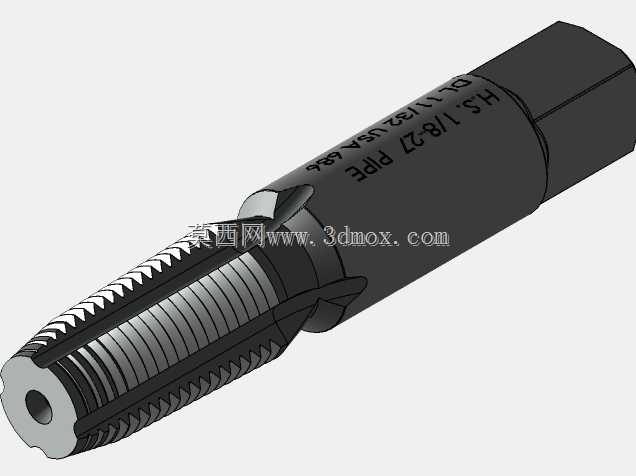

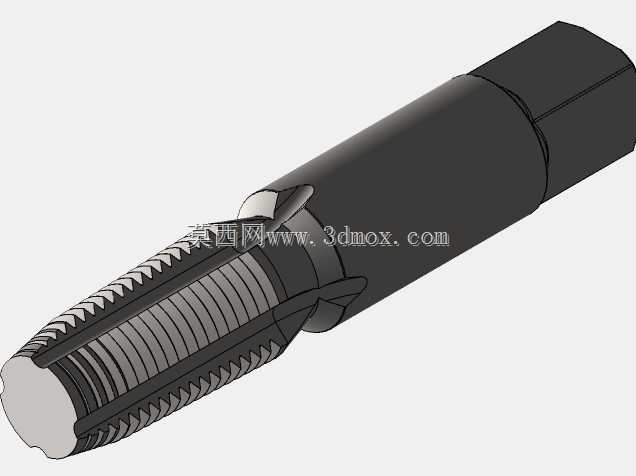

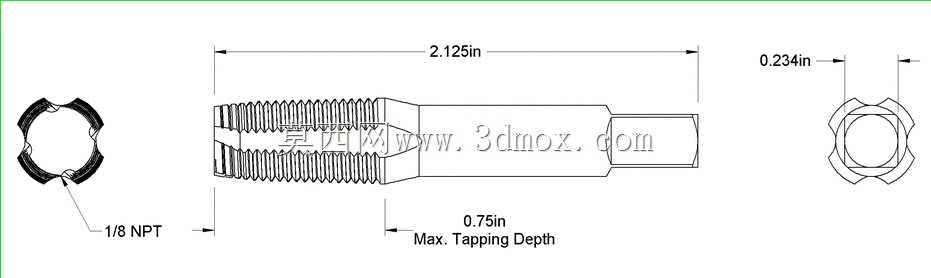

　　这款四槽1/8英寸锥管螺纹丝锥，是针对小通径管路螺纹加工场景开发的切削工具，日常在水暖管路装配、气动元件安装、小型液压支路布管、仪表测压点预制等作业场景中使用频率极高，尤其适配1/8英寸规格的NPT系列锥管内螺纹加工，能够在黄铜、低碳钢、铝合金、铸铁等常见管路基材上完成符合密封要求的螺纹成型。从结构设计来看，整体采用方柄+切削锥+校准段的经典丝锥布局，方柄端的对边尺寸匹配常规手动丝锥扳手、机用攻丝夹头的夹持公差，装夹后不会出现打滑、偏摆的问题，手动攻丝时也能通过方头传递稳定扭矩，避免施力不均导致的螺纹牙型崩缺。切削段采用四槽对称排屑布局，相比三槽结构，单齿切削负载更低，每一圈切削的分屑效果更好，加工塑性材料时切屑会顺着槽型顺利排出，不会在孔内堆积刮伤已加工牙面；锥度部分严格匹配1/8-27管螺纹的1:16锥度要求，攻丝过程中随着丝锥进给，牙型啮合度逐步提升，最终成型的螺纹无需额外密封填料即可实现低压工况下的静密封，配合生料带或密封胶使用时可满足中高压气、液管路的密封要求。整体有效长度设置为2.125英寸，这个长度是经过多场景验证的合理值，既能够满足常规壁厚管路、接头上的螺纹深度加工需求，又不会因为长度过长导致攻丝时丝锥刚性不足出现偏斜，尤其是在加工薄壁黄铜水嘴、小型铝制气动接头这类零件时，过长的丝锥很容易因为进给晃动导致螺纹孔同轴度超差，这个长度刚好覆盖绝大多数1/8锥管螺纹的加工深度需求，同时保留足够的排屑行程。从安装边界来看，

　　使用这款丝锥加工前需要预制对应底孔，底孔直径需要根据被加工材料调整，加工低碳钢、黄铜这类塑性稍高的材料时，底孔可选用对应锥度的阶梯底孔，入口端直径匹配丝锥小端尺寸，加工铸铁这类脆性材料时可适当放大底孔0.1-0.2mm，避免攻丝时牙型挤裂。方柄的夹持长度预留了足够的夹头装夹空间，无论是使用T型手动丝锥扳手在狭窄安装空间现场攻丝，还是装夹在台钻、攻丝机上进行批量零件加工，都不需要额外加装接长杆，减少了装夹同轴度误差带来的螺纹歪牙问题。切削齿的后角经过优化，手动攻丝时进给阻力小，操作人员可以通过手感清晰感知切削负载变化，及时调整进给力度，避免丝锥折断在孔内——这一点在现场维修作业中尤其重要，很多狭小空间的管路接头一旦断锥，取出难度极大，

　　合理的齿形角度设计能够大幅降低断锥风险。校准段的牙型精度符合通用管螺纹公差要求，加工出的内螺纹可以和同规格的外螺纹接头顺畅旋合，啮合后牙顶和牙底的间隙均匀，密封面贴合完整，不会出现过紧旋入困难或者过松泄漏的问题。排屑槽的槽型采用圆弧过渡设计，没有应力集中的尖角，整体热处理后的芯部韧性足够，即使在小角度偏斜的工况下也不会轻易断裂，槽面的粗糙度控制合理，切屑流出时不会被槽壁刮蹭变形，加工钢件时的带状切屑可以顺着槽型连续排出，不会缠绕在丝锥杆部影响进给。在实际设备装配场景中，这款丝锥常用于设备出厂前的气动管路接口加工、现场安装时的水气管路改造、维修时的损坏螺纹修复，比如小型空压机的储气罐接口、气动电磁阀的安装底座、水暖系统的支管接头、

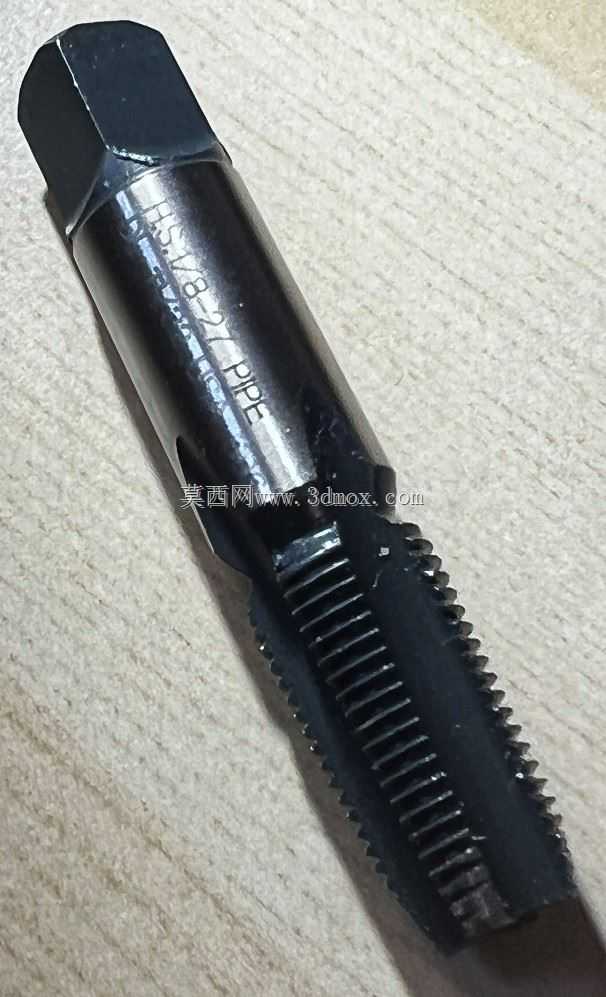

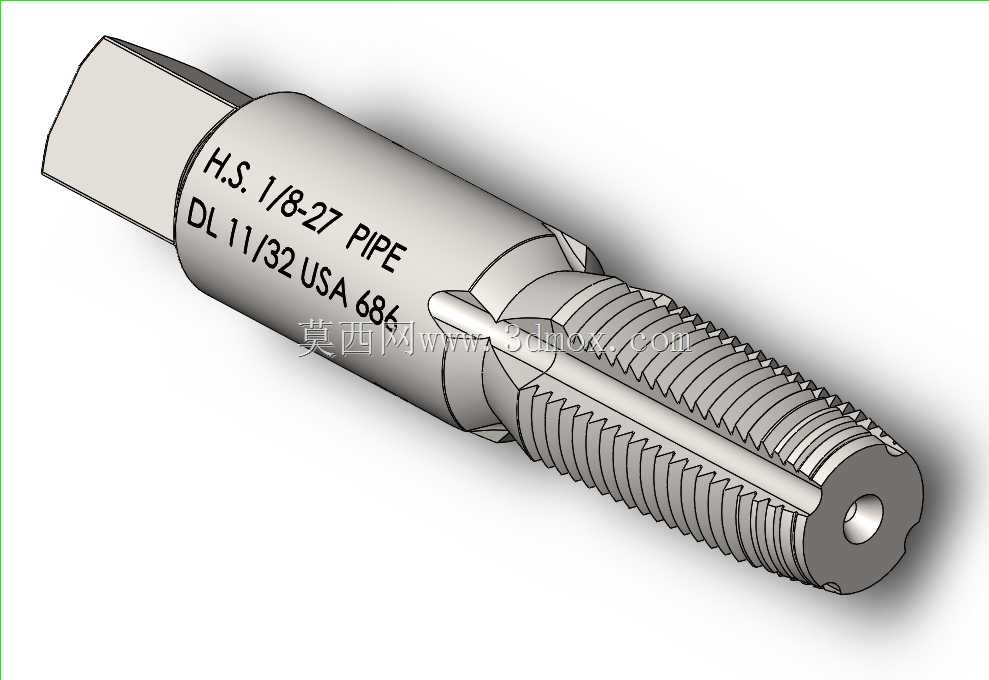

　　压力表的安装凸台这些位置，都需要用到这个规格的锥管螺纹，丝锥的尺寸设计刚好适配这些场景的操作空间，方柄端可以配合小型棘轮丝锥扳手，在设备内部狭窄的空间里完成攻丝作业，不需要大范围转动扳手，大幅提升现场作业的效率。设计时也充分考虑了不同工况的使用需求，切削锥的长度设置兼顾了通孔和盲孔加工，加工盲孔时不会因为切削锥过长导致有效螺纹深度不足，加工通孔时也能保证足够的切削导向，避免入口处的牙型出现喇叭口缺陷。整体表面的标识清晰标注了规格和适用标准，操作人员在工具架上取用时可以快速识别规格，不会和其他相近规格的管螺纹丝锥混淆，比如1/16、1/4规格的丝锥外径和螺距有明显区别，但在工具杂乱的维修现场，清晰的标识能够减少拿错工具导致的零件报废问题。
