家用微波炉R型供电变压器结构设计

项目分类:变压器 发布时间:2022-06-28 ID:664457
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计
  • 家用微波炉R型供电变压器结构设计

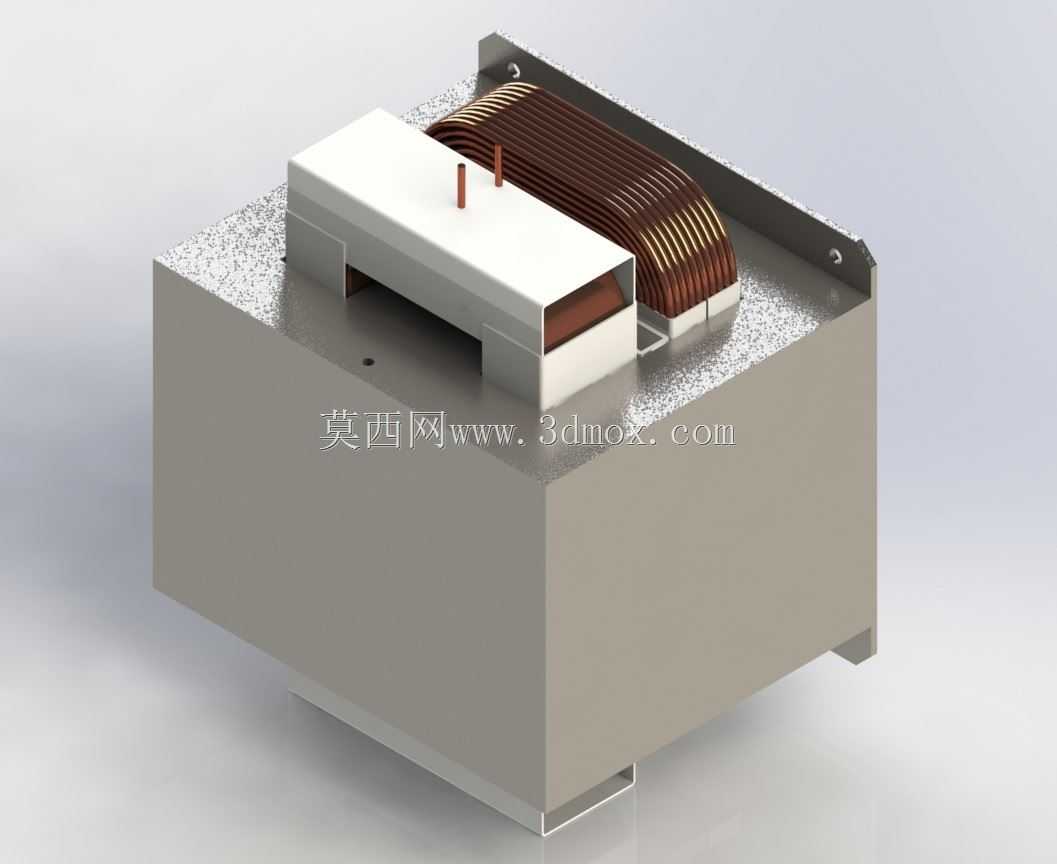

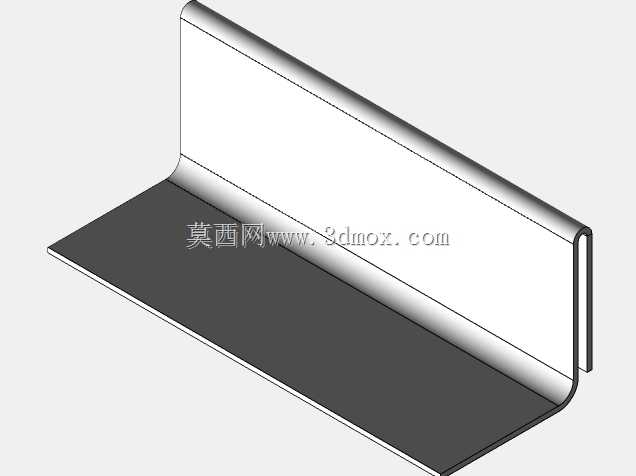

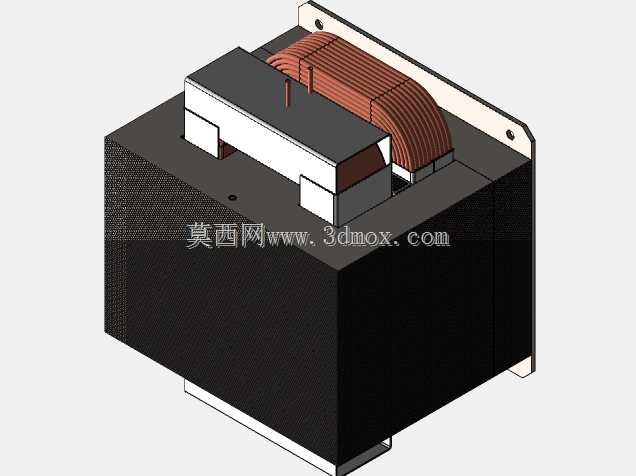

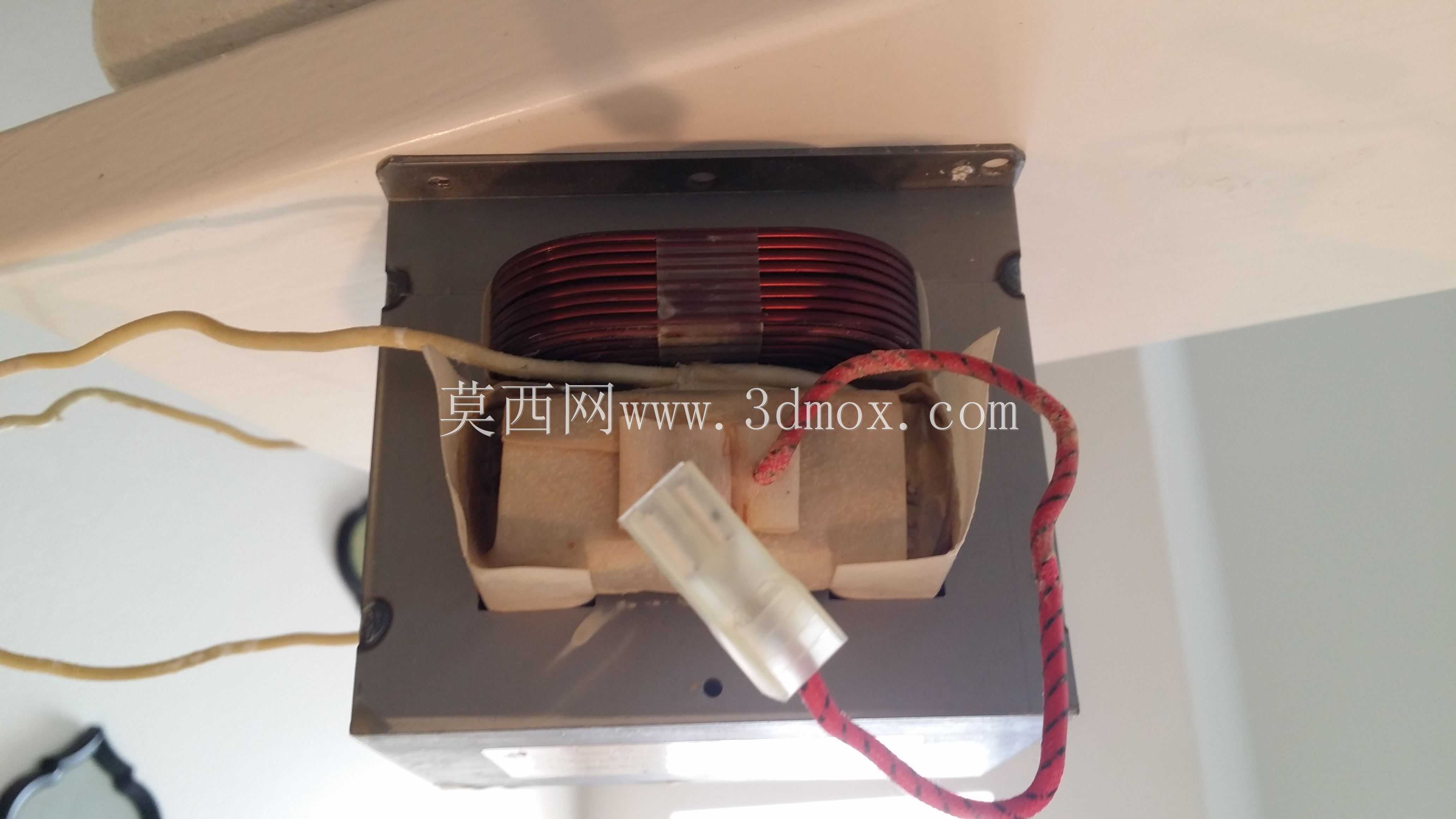

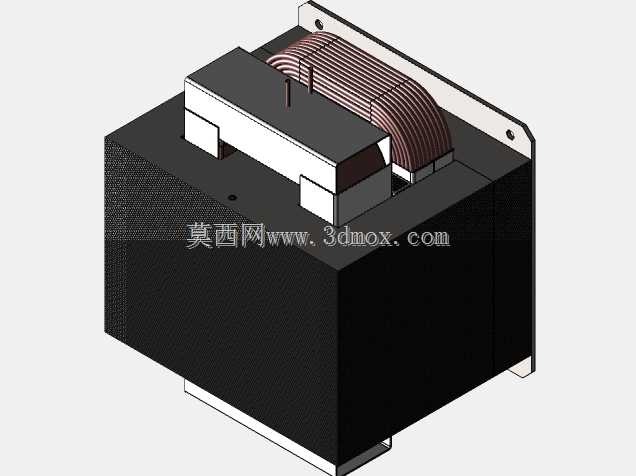

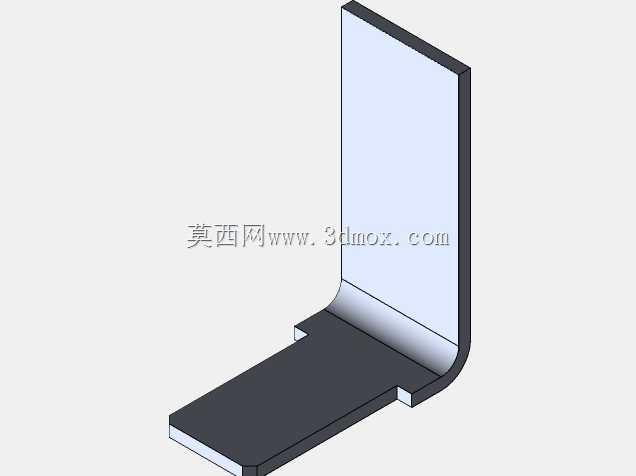

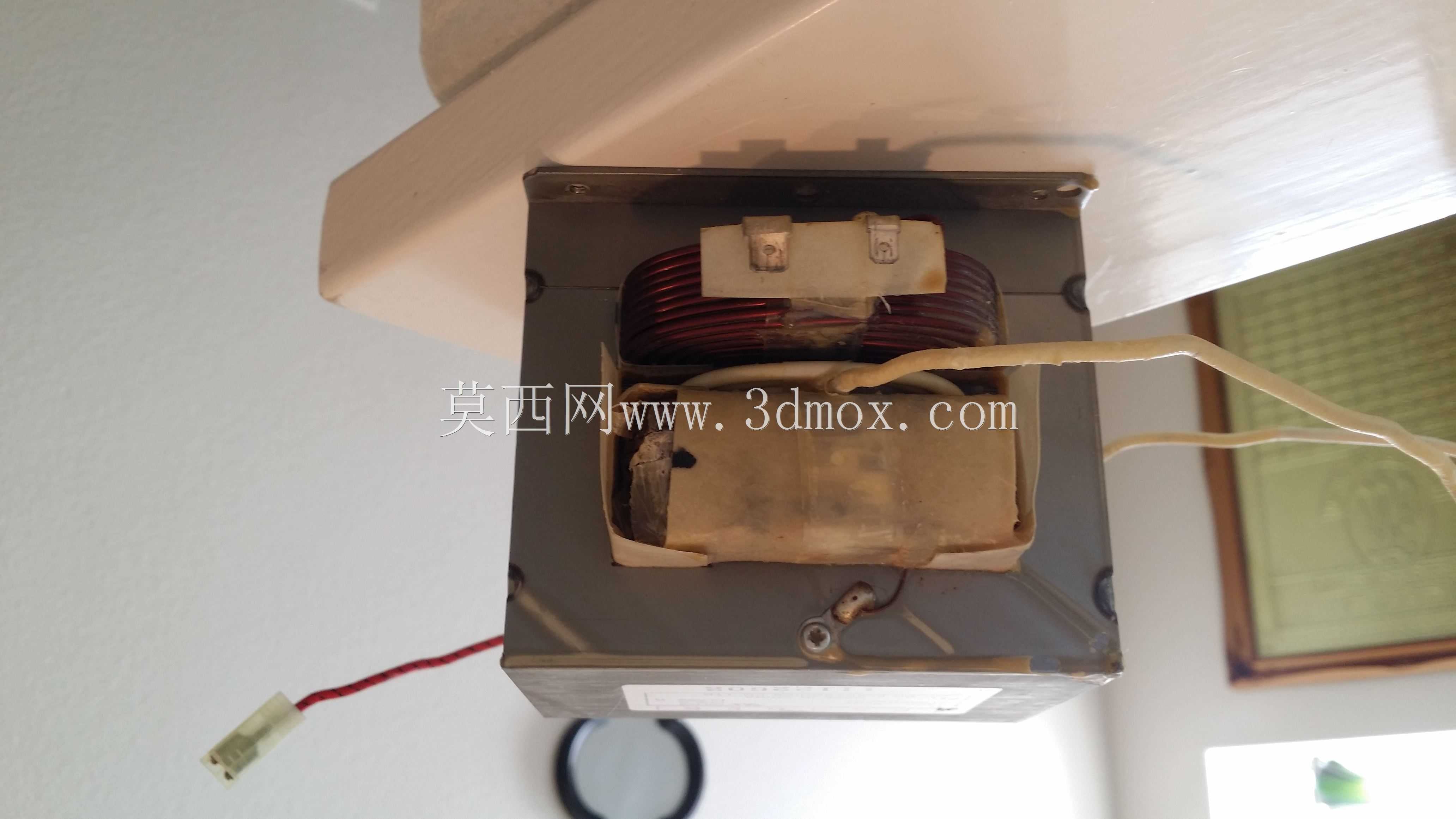

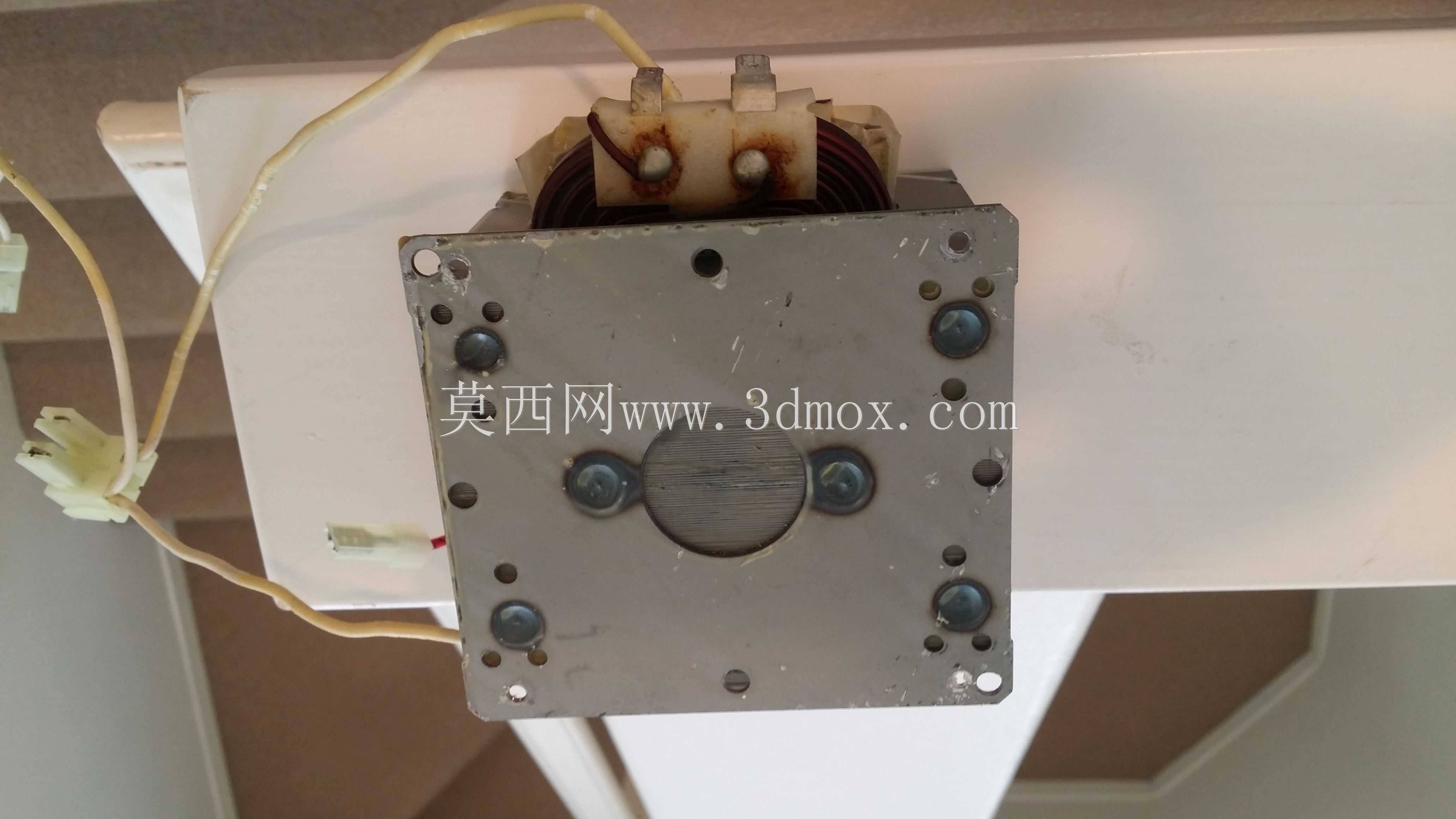

  在家用微波加热设备的核心供电链路里,这类R型结构的变压器承担着整机能量转换的核心职责,区别于传统EI型铁芯变压器,R型铁芯的闭合磁路结构能有效降低空载损耗与工作噪音,适配家用场景对低噪、高能效的硬性要求。日常结构选型阶段,首先要明确其安装边界:整机腔体侧边的安装位预留了对应金属壳体的固定支脚位置,底部两个折弯支脚与侧方的固定耳需要和腔体钣金的安装孔位完全对齐,避免整机装配后出现应力集中,长期工作震动导致焊点松脱的问题。从功能实现逻辑来看,该变压器设置两组独立次级绕组,低压绕组输出的3.1-3.2V交流电压直接对接磁控管的灯丝回路,为阴极提供加热所需的工作电压,确保阴极能稳定发射热电子;高压绕组输出的1800-2800V交流电压,

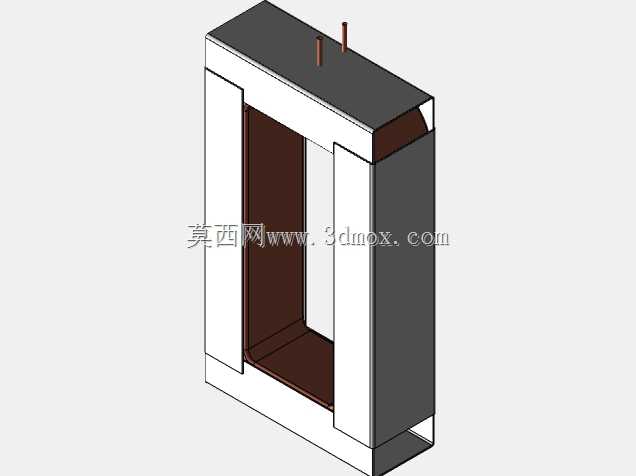

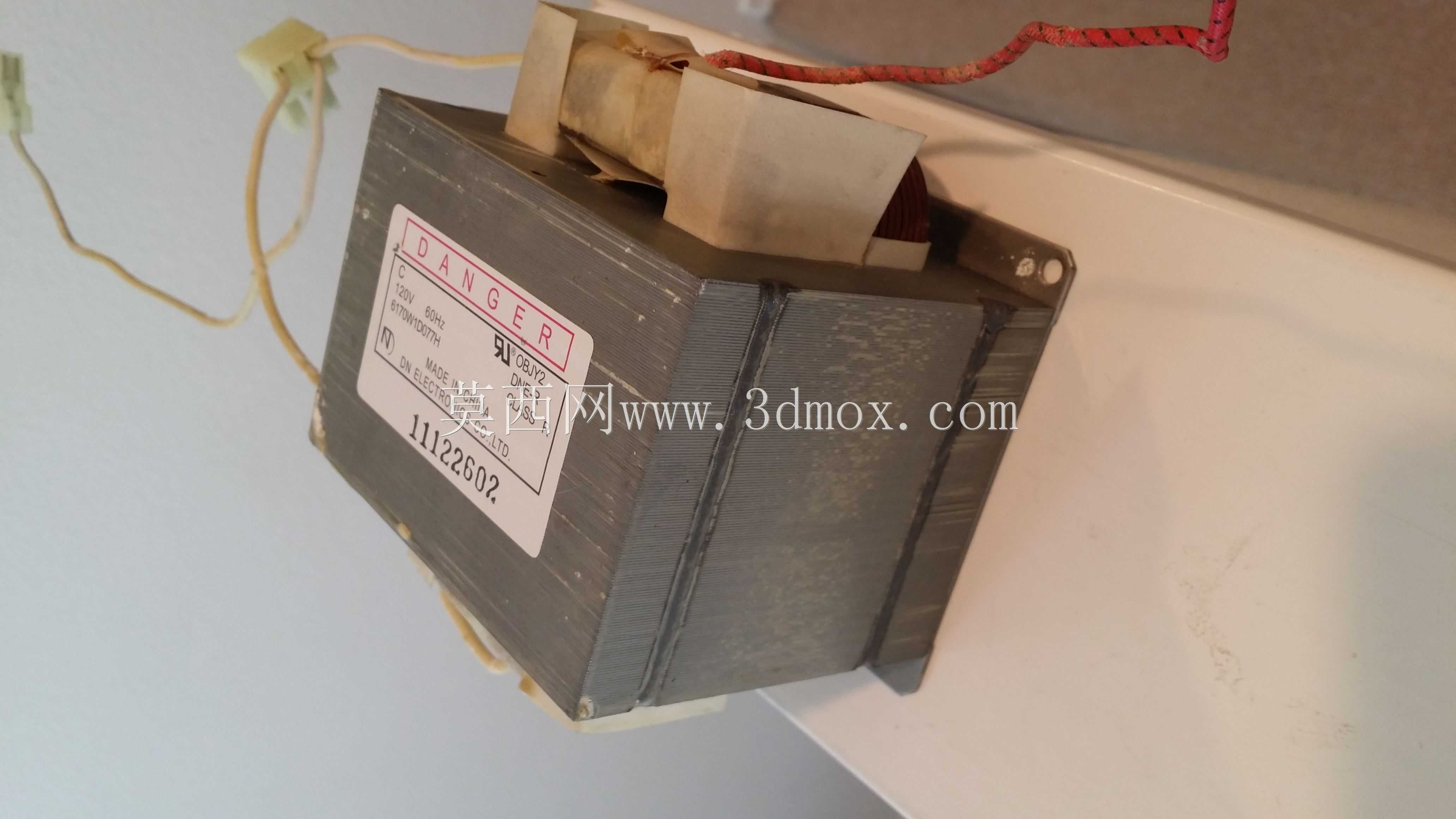

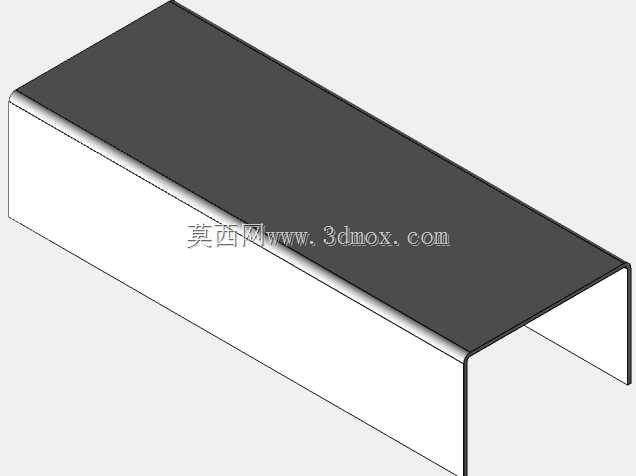

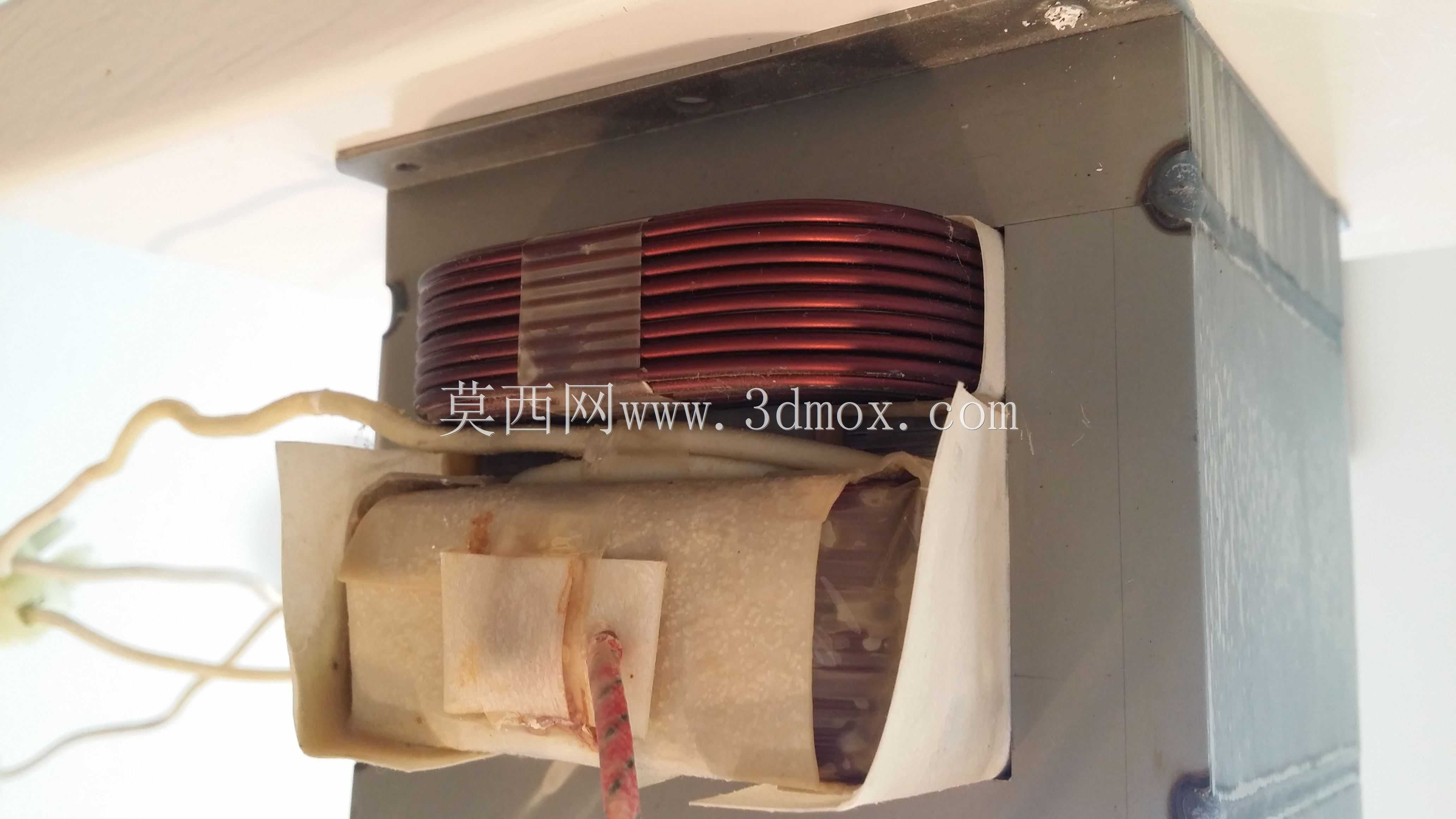

  会接入后续由高压二极管、高压电容组成的倍压整流电路,将电压抬升至磁控管工作所需的阳极高压,驱动磁控管产生2.45GHz的微波能量,实现腔体内部食物的介质加热。设计阶段需要重点考量绕组的绝缘隔离性能,高压绕组与低压绕组、铁芯之间的绝缘距离必须满足安规要求,绕组外层的绝缘骨架不仅要承担漆包线的缠绕支撑作用,还要隔绝高压端与金属壳体之间的爬电路径,避免长期工作在高温高湿厨房环境下出现绝缘击穿故障。铁芯外围的金属屏蔽壳体一方面承担结构固定作用,另一方面可以约束绕组工作产生的漏磁,减少漏磁对整机控制板、门体联锁开关等周边电子部件的电磁干扰,壳体表面的绝缘垫层还能缓冲变压器工作时的电磁震动,降低整机运行的共振噪音。

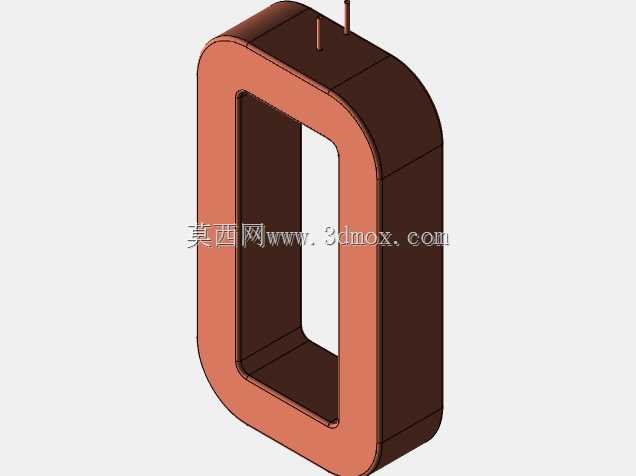

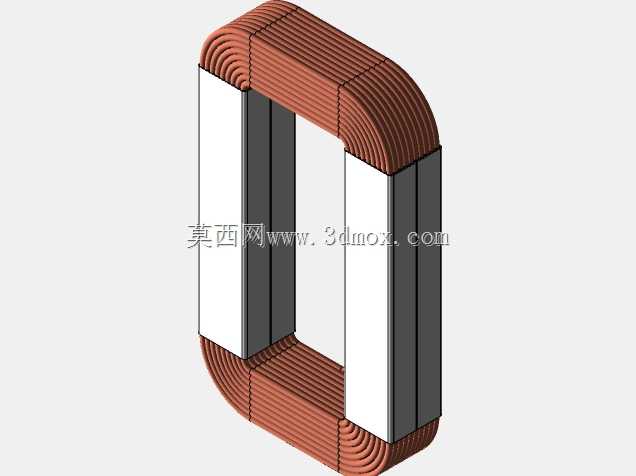

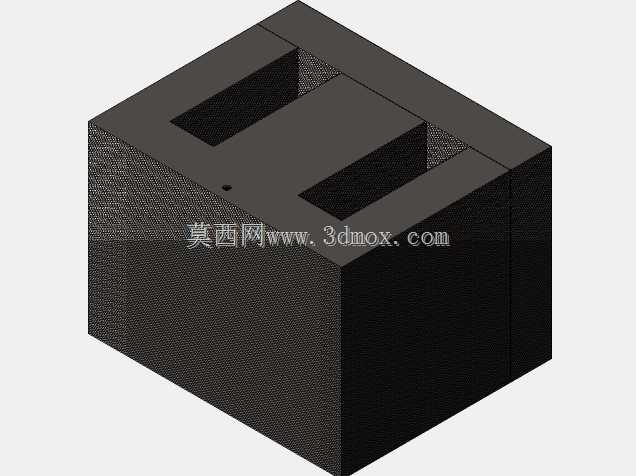

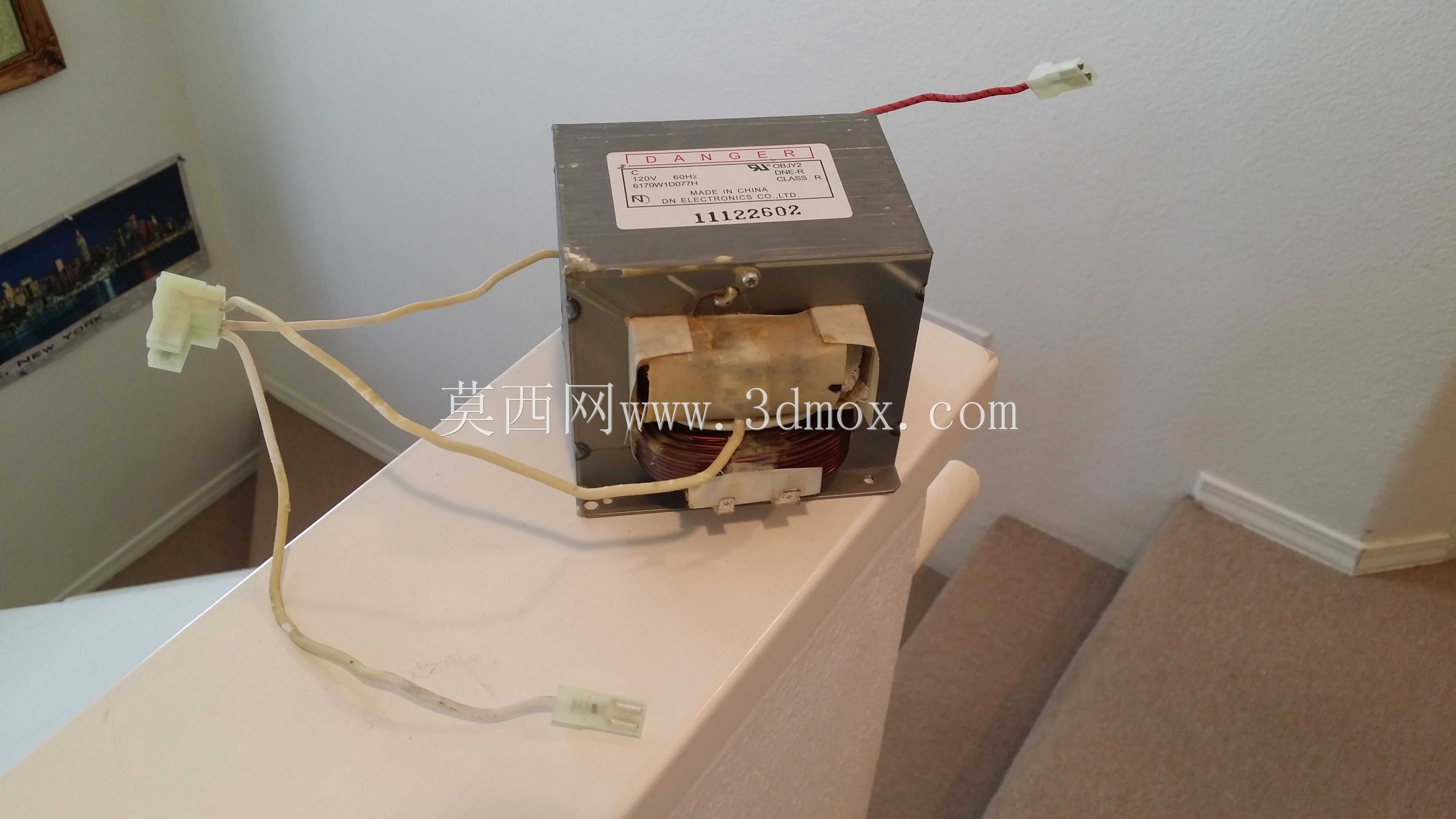

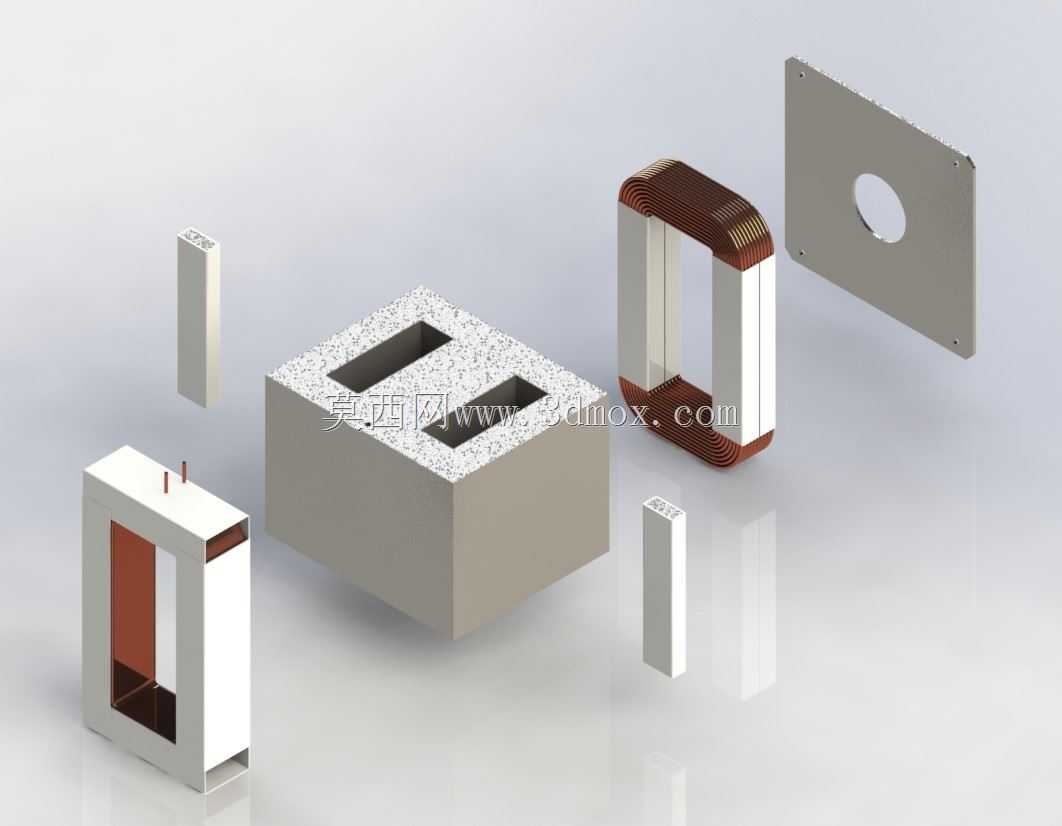

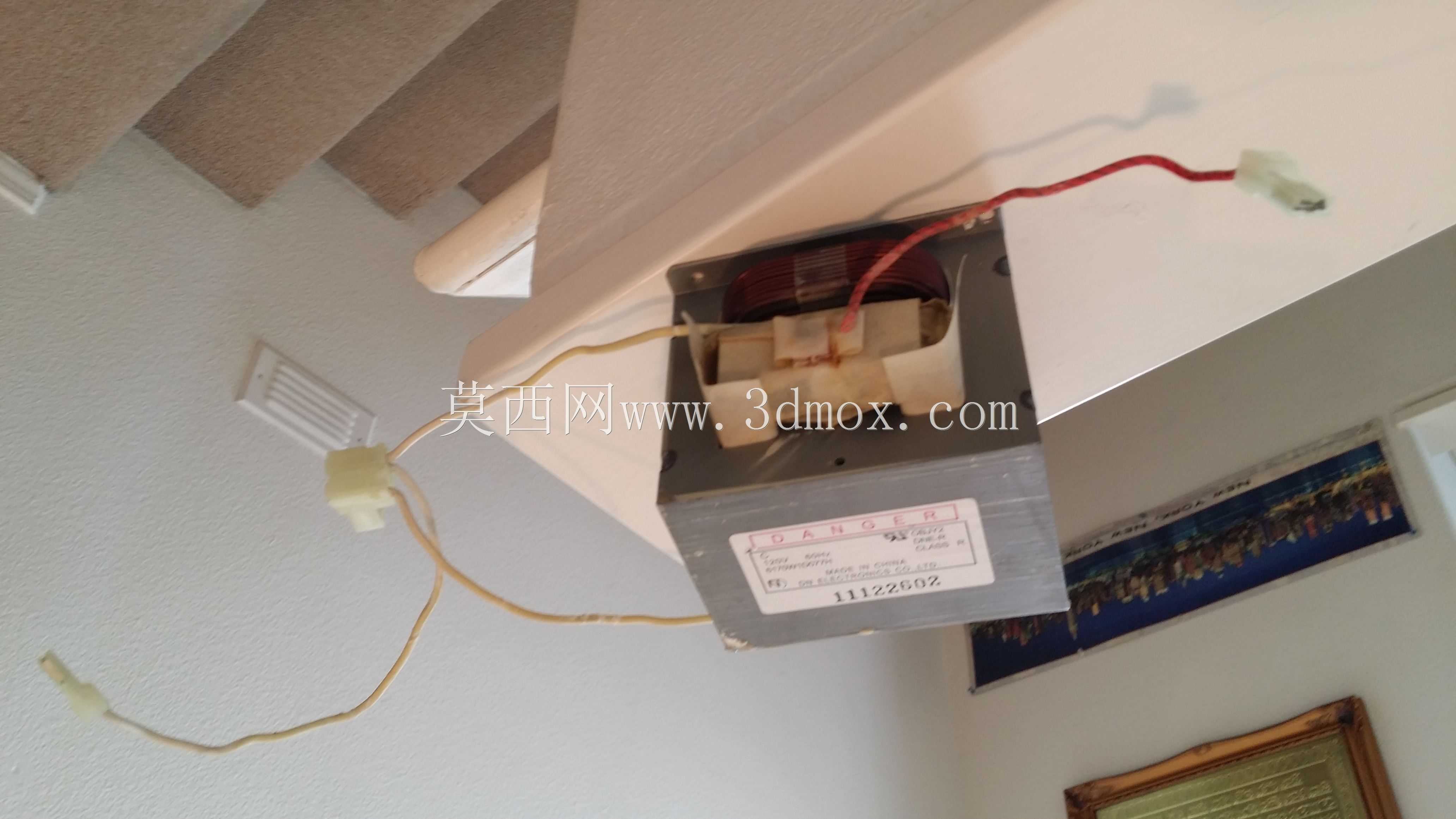

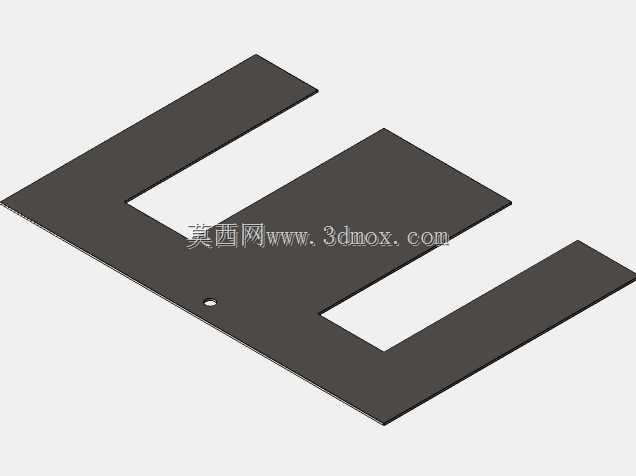

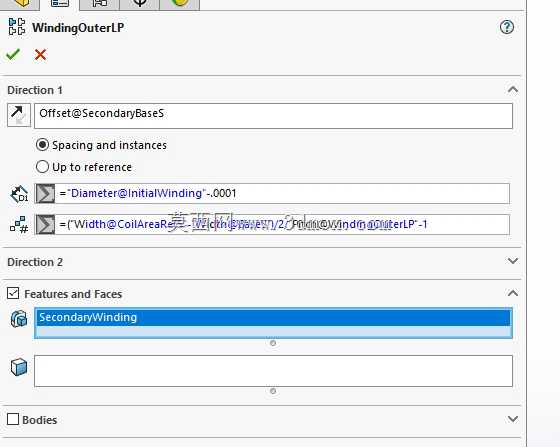

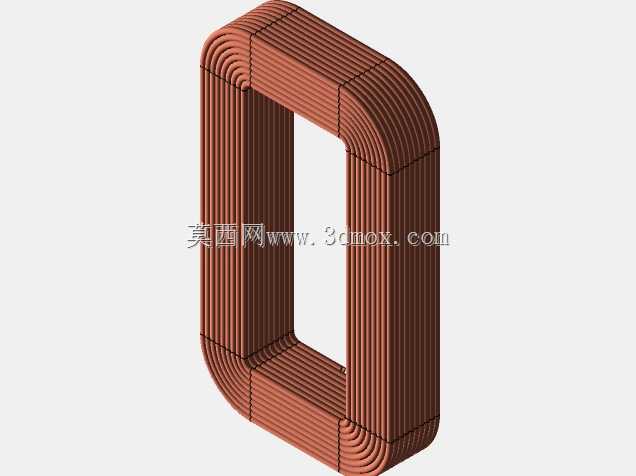

  接线端子的排布设计需要匹配整机线束的走线路径,两个低压接线端子与高压接线端保持足够的安全间距,避免线束装配时出现高低压线路交叉,高压端额外设置的绝缘护套可以防止装配、维修过程中误触高压部位。在结构建模过程中,需要精准还原绕组的缠绕排布、铁芯叠片的堆叠轮廓、固定支脚的折弯角度与安装孔位尺寸,确保导出的工程图能直接对接钣金件开模、绕组绕制工艺的参数要求,建模时还要预留出绕组浸漆后的尺寸余量,避免实际生产装配时出现壳体扣合间隙不足的问题。实际工况下,变压器工作时会产生一定的温升,金属壳体与铁芯的接触结构可以辅助热量传导到整机腔体钣金上,借助腔体的金属结构实现被动散热,因此建模时需要保证壳体与铁芯接触面的平面度,减少接触热阻,

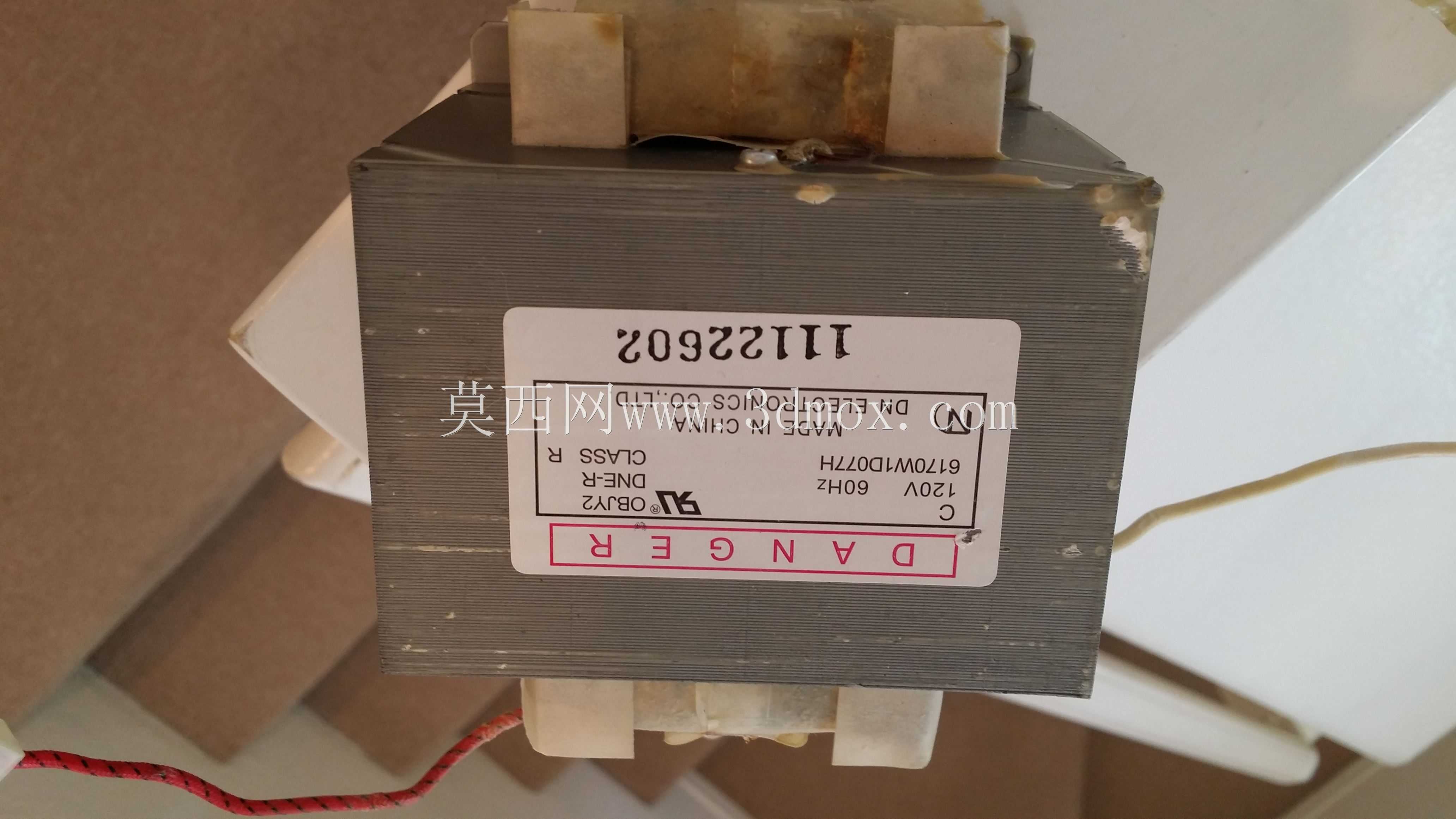

  避免长期满功率工作时绕组温升过高导致绝缘老化加速。需要特别注意的是,这类高压变压器的输出端带有致命的高压电能,在结构设计时要避免出现可被用户直接触及的缝隙,高压接线端全部设置在壳体朝向腔体内部的一侧,被整机外壳与腔体钣金完全遮挡,从结构层面杜绝用户误触的风险。
