微波炉内置圆形玻璃支撑底座结构设计

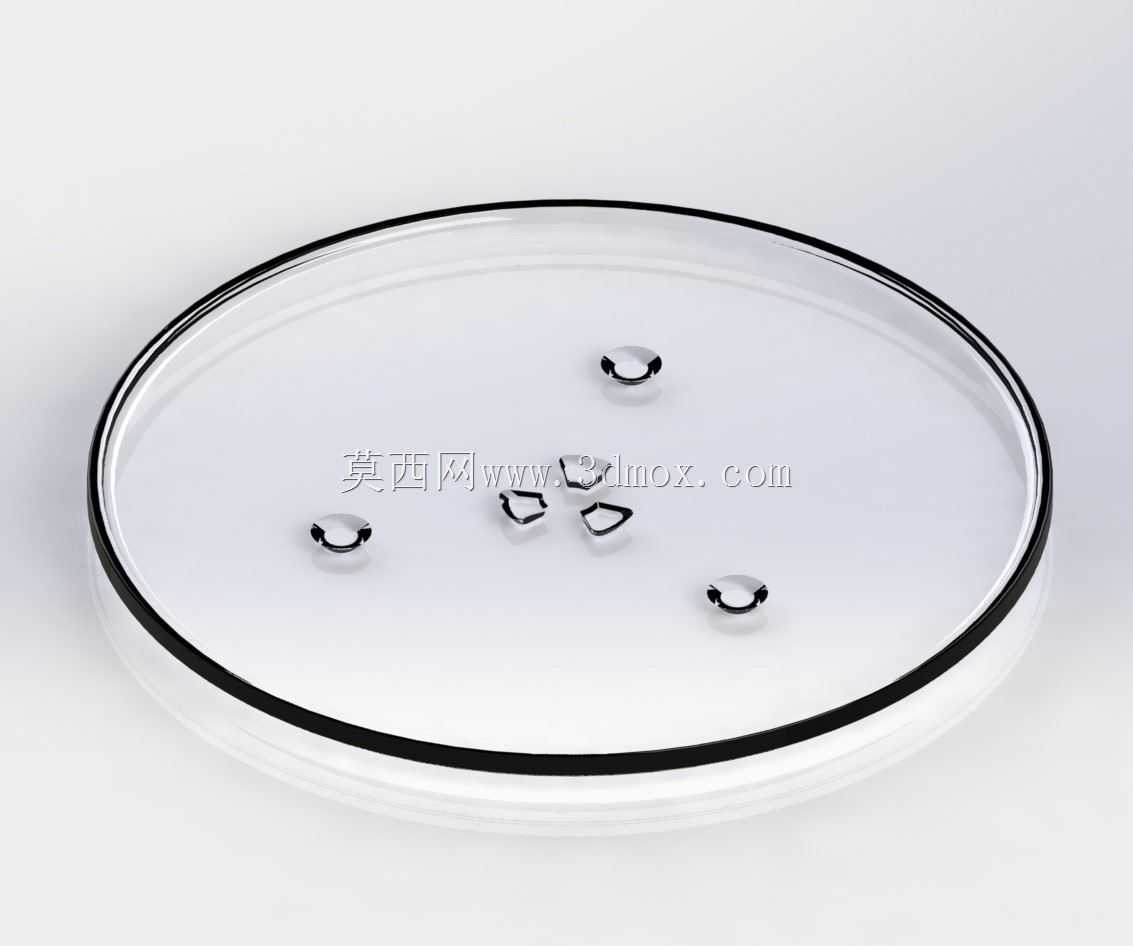

　　该圆形玻璃支撑底座主要应用于家用及商用台式、嵌入式微波炉腔体内部，同时可兼容同结构尺寸的台式电烤箱、蒸烤一体机等加热类厨电产品，作为腔体内部承载待加热容器的核心支撑部件，直接决定加热过程中容器放置的稳定性与微波场分布的均匀性。从实际使用场景来看，日常加热餐盘、玻璃碗、耐高温塑料容器时，该底座通过底部均布的五个卡扣式支撑脚与腔体底部的驱动转轴卡座配合，既能够随转轴完成匀速旋转，让食物各角度接收微波辐照避免局部过热，也可在用户取放重物时提供足够的支撑强度，避免玻璃本体受力不均出现碎裂风险。

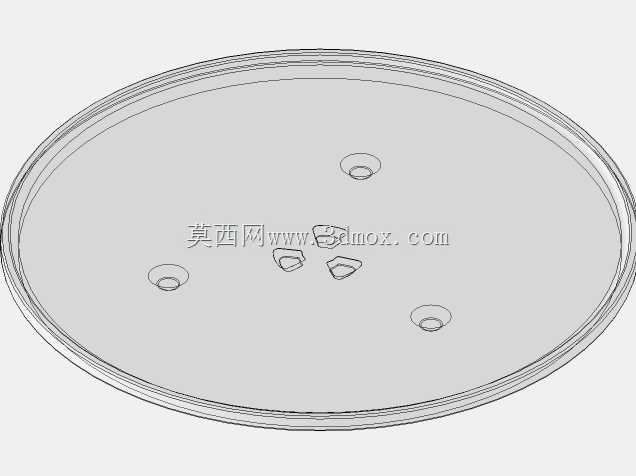

　　设计层面首先考虑的是玻璃材质的力学特性，高硼硅玻璃本体边缘做了整圈凸起的加厚封边处理，封边高度控制在3mm，既能够避免放置容器时出现滑出底座的问题，也可提升玻璃边缘的抗冲击性能，减少日常清洁擦拭时磕碰导致的崩边概率。支撑脚的布局采用非对称均布设计，五个卡扣点位避开了玻璃本体的应力集中区域，每个卡扣与玻璃接触的位置都做了圆弧过渡的嵌合槽，安装时无需额外粘接剂，通过卡扣自身的弹性形变即可完成与玻璃本体的固定，装配效率更高，同时长期在高温高湿的腔体环境下也不会出现粘接失效脱落的问题。

　　从安装边界来看，该底座整体外径尺寸适配20L-23L常规容量微波炉的腔体内部安装空间，底部中心的卡扣槽与常规微波炉驱动转轴的十字形、D形输出端匹配，无需额外改装即可直接替换同规格的原厂配件。玻璃本体的厚度控制在5mm，既保证了10kg以内的静态承载能力，满足日常放置大号汤碗、蒸鱼盘的使用需求，也不会因为玻璃过厚导致微波穿透损耗增大，影响加热效率。支撑脚的凸起高度为8mm，让玻璃底座与腔体底部金属平面之间留出足够的通风间隙，避免加热过程中腔体底部的冷凝水积存在玻璃下方，长期使用产生水垢难以清理，同时间隙也能减少玻璃与金属腔体的硬接触，降低旋转过程中的摩擦异响。

　　实际结构验证阶段，针对玻璃底座的抗热震性能做了针对性优化，玻璃本体的热膨胀系数控制在3.3×10^-6/℃，可承受从-20℃冷冻环境直接放入200℃腔体的温差冲击，不会出现炸裂问题。边缘的黑色封圈采用耐高温硅橡胶材质，长期工作耐温上限达到250℃，在烤箱模式下也不会出现老化发黏、释放异味的问题，封圈与玻璃边缘的配合采用嵌入式卡合结构，更换清洁时可直接徒手拆下，无需借助工具。支撑脚采用PPS耐高温工程塑料注塑成型，表面做了防滑纹理处理，与驱动卡座配合时的阻尼适中，旋转过程中不会出现打滑空转的问题，同时塑料材质的自润滑特性也减少了与转轴卡座之间的磨损，提升整体部件的使用寿命。

　　在结构细节处理上，玻璃上表面做了微磨砂处理，既能够避免光滑玻璃面放置湿滑容器时出现移位，也不会因为纹理过深导致清洁难度增大，日常使用后用湿抹布即可擦拭干净残留的食物油渍。五个支撑脚的位置做了动平衡校准，确保底座旋转时的偏心量控制在0.2mm以内，高速旋转时不会出现晃动、抖动的问题，减少驱动电机的额外负载，降低整机运行的噪音水平。针对不同品牌微波炉转轴尺寸的细微差异，中心卡扣槽做了0.5mm的容错余量设计，适配市面上多数主流品牌同容量段微波炉的安装需求，替换通用性更强。
