SR560肖特基整流二极管轴向封装结构

　　在低压大电流整流回路的三维布局设计中，轴向引线式功率二极管的占位与安装间隙，往往是决定PCB或汇流条排布紧凑度的关键细节，SR560肖特基势垒整流器件的结构建模，正是围绕这类低压储能、光伏旁路场景的实际装配需求展开。这类器件的核心应用场景集中在太阳能电池板的旁路防反接回路、超级电容组的充放电整流支路，以及低压开关电源的输出整流段，这类场景普遍要求整流器件具备极低的正向导通压降，以此减少大电流工况下的导通损耗，避免器件自身发热带来的散热设计压力。

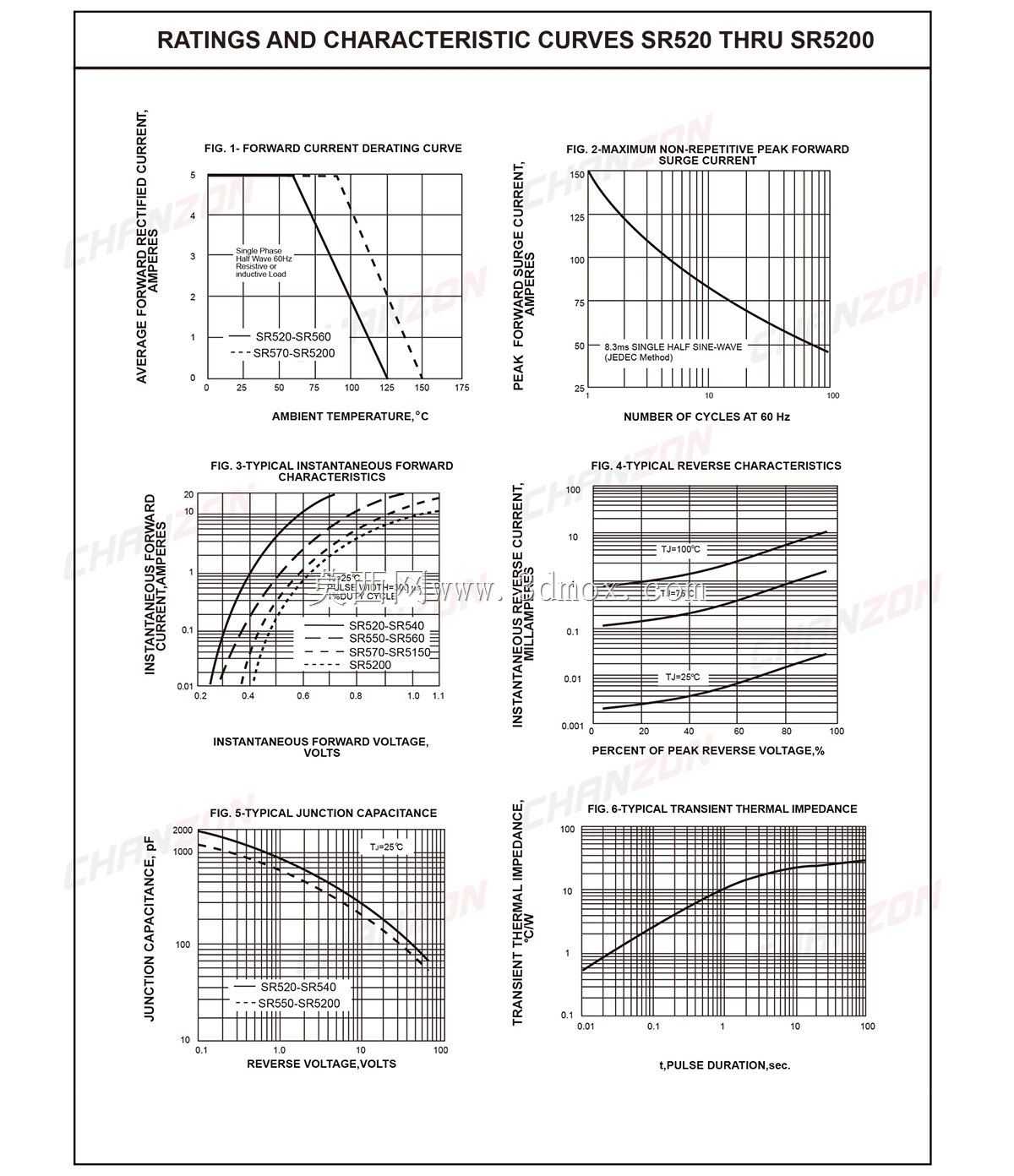

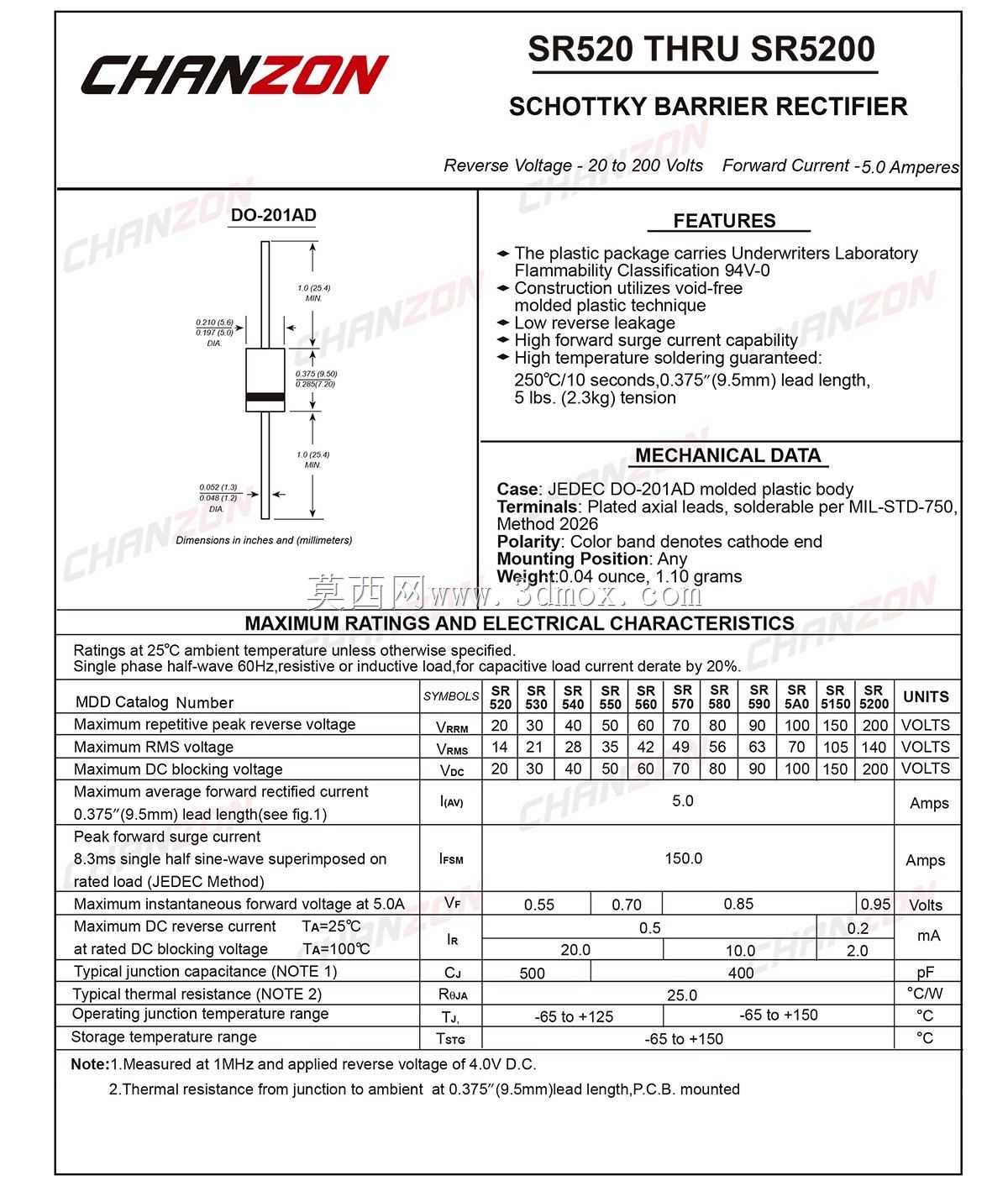

　　从功能特性来看，该器件在额定5A导通电流下的正向压降控制在较低水平，反向耐压覆盖60V工况，25摄氏度环境下最大反向漏电流不超过0.5mA，能够满足低压直流回路的整流、续流、防反接等核心功能需求，相比普通硅整流二极管，肖特基势垒结构的反向恢复时间极短，在高频开关回路中也能适配较低的开关损耗，适合开关频率数十kHz级别的低压电源场景。

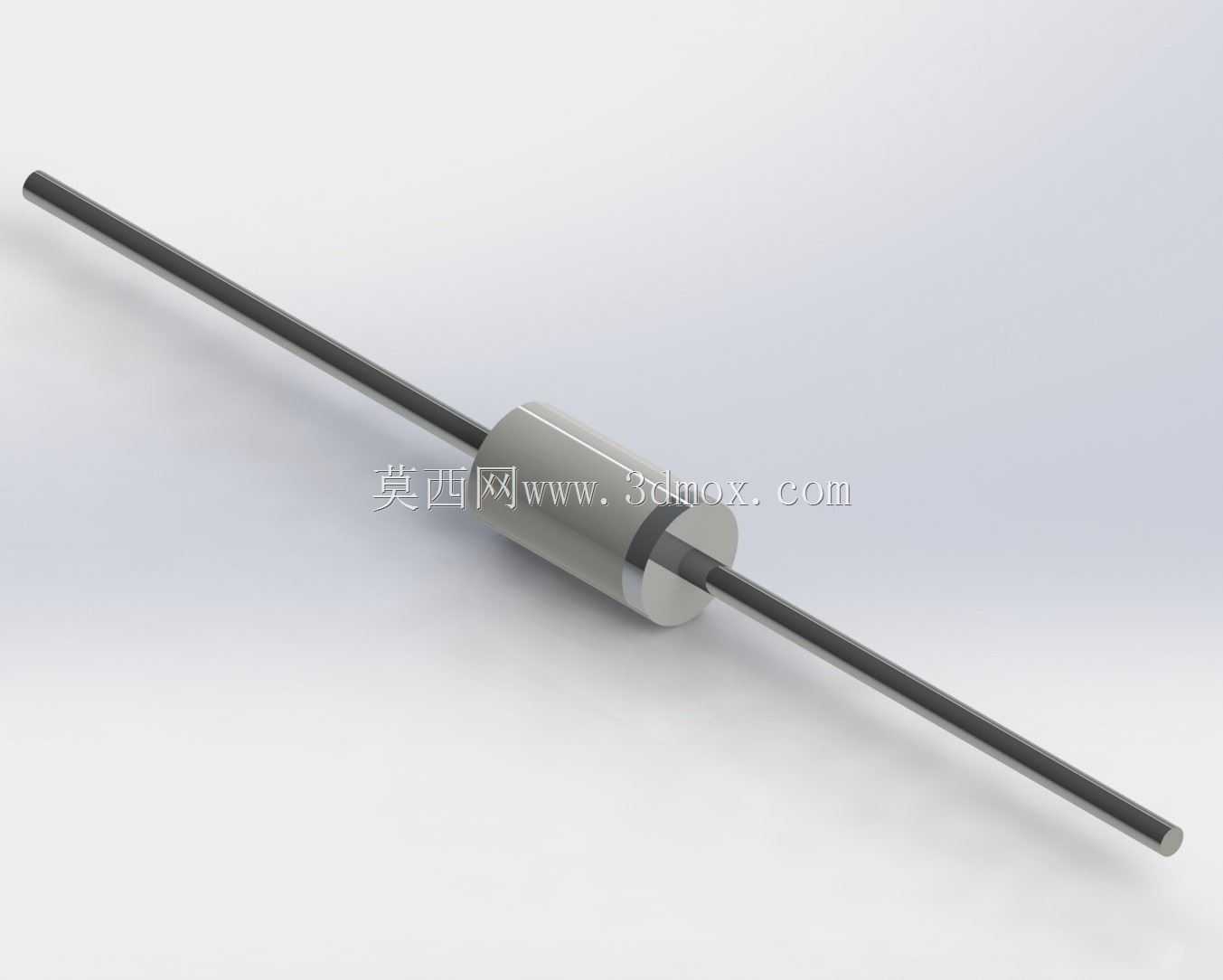

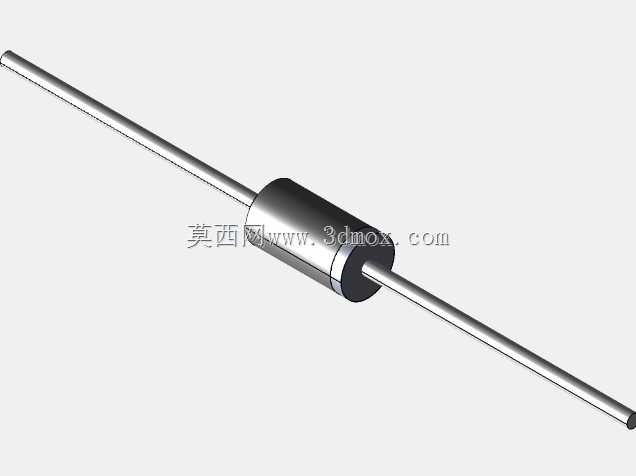

　　建模过程中首先还原的是DO-201AD轴向封装的外形边界，这类封装属于通用轴向功率器件封装，本体为圆柱形钝化密封结构，两端引出等径镀锡铜引线，引线直径、本体圆柱的长度与直径尺寸严格参照器件实际安装公差设定，确保在三维装配校验时，能够准确模拟器件插装后的占位空间：引线伸出本体的长度满足PCB通孔插装的弯脚余量要求，本体圆柱的外径尺寸匹配常规轴向器件的安装间隙，不会出现与周边电容、电阻等元器件的干涉问题。

　　设计思路上没有刻意做外观的艺术化修饰，所有结构特征都服务于工程装配校验需求：本体两端与引线衔接的倒角结构还原了实际封装的注塑过渡形态，避免装配仿真中出现尖锐棱边的误干涉判定；引线的直线度公差按照实际器件的出厂公差做了合理还原，能够模拟手工插装时引线轻微形变下的适配性；本体表面的标识区域预留了丝印标识的位置，方便后续在整机BOM可视化标注中直接关联器件参数。

　　在安装边界的设定上，模型充分考虑了不同装配场景的适配性：针对PCB通孔插装场景，引线的中心距与通孔间距匹配，本体与PCB板面的预留间隙满足波峰焊后的爬电距离要求；针对汇流条直接焊接场景，引线的裸露长度满足焊盘的焊接搭接量要求，本体与相邻导电部位的间隙满足低压回路的电气间隙规范。在光伏旁路应用场景中，这类轴向二极管往往需要搭配绝缘套管使用，模型的本体外径尺寸预留了热缩套管的壁厚空间，设计人员在做整机三维布局时，可以直接在模型外层叠加套管结构，不需要额外调整器件本体的占位尺寸。

　　从结构合理性角度，模型还原了DO-201AD封装的机械强度特性，引线与本体结合处的结构强度能够承受常规插装时的引线弯折力，建模时在衔接位置做了结构加强的特征还原，避免在装配应力仿真中出现结构断裂的误判。对于散热设计的适配，模型的本体圆柱表面积与实际器件一致，能够在热仿真中准确计算器件自然对流下的散热面积，帮助设计人员评估5A满载工况下是否需要额外增加散热措施，比如在本体上套磁珠散热或者贴附散热绝缘片。

　　在通讯类终端、便携储能设备的内部结构设计中，这类轴向二极管往往布置在空间紧凑的电源仓区域，周边会排布电解电容、电感等高度较高的元器件，模型的尺寸精度能够帮助设计人员提前排查器件与周边结构件的间隙，比如避免二极管本体顶住塑料壳体、或者引线与相邻金属结构件短路的问题。相比贴片封装的同规格肖特基二极管，轴向封装的SR560具备更高的抗机械冲击能力，在存在振动的户外光伏设备、车载低压设备场景中应用更广泛，建模时也充分考虑了这类场景下的安装固定方式，预留了器件绑带固定、点胶固定的位置空间，方便设计人员在三维装配中直接添加固定结构。
