JC35N短行程电动线性驱动执行机构

　　在小型自动化设备、智能家居调节机构、小型医疗护理设备、户外休闲装备的直线往复驱动场景里，这类小规格线性执行器的应用占比逐年提升，JC35N系列2英寸行程的执行器就是针对小负载、短行程、安装空间受限的场景开发的直驱类执行元件。不同于大推力工业级电动推杆的厚重结构，这款执行器在设计之初就瞄准了轻载往复驱动的需求，把驱动电机、减速传动组、伸缩推杆、位置限位结构全部集成在方形截面的主体外壳内，不需要额外搭配传动组件，拿到成品后只需要固定两端的安装铰点，接通对应规格的直流电源就可以实现推杆的伸出与回缩动作，大幅降低了设备开发阶段的传动结构设计工作量。

　　从结构设计逻辑来看，这款执行器采用了同轴式布局，驱动电机内置在主体尾部的黑色塑封外壳内，通过多级小模数齿轮减速组将电机的高转速低扭矩输出，转换为推杆的低速度大推力直线运动，传动副采用梯形丝杠配合导向滑块的结构，既保证了伸缩过程的同轴度，也能在断电状态下实现一定的自锁能力，避免负载带动推杆自行移位。伸缩段采用方形截面的铝合金型材作为导向杆，相比圆形推杆的结构，方形截面自带防转特性，不需要额外加装防转导向结构，就能保证推杆伸缩过程中不会出现周向转动，适配那些需要执行端保持固定角度的驱动场景。

　　外形尺寸与安装边界是这类小执行器选型时最核心的考量点，这款JC35N执行器主体截面为35mm见方的方形结构，2英寸行程对应的完全缩回状态总长度控制在极小的范围内，伸出后总长度为缩回长度加50.8mm的有效行程，两端的安装端采用标准的铰接孔结构，既可以搭配销轴实现摆动式安装，也可以通过转接法兰实现刚性固定，安装孔位的公差按照通用五金配件的标准公差设计，能兼容市面上多数同规格小型推杆的安装尺寸，做设备迭代替换时不需要重新加工安装位。外壳部分采用工程塑料搭配铝合金型材的组合，主体电机仓和端盖用高强度ABS注塑成型，表面做了哑光防滑纹理处理，既减轻了整体重量，也能起到一定的绝缘防护作用，伸缩导向段的铝合金型材做了阳极氧化处理，耐磨性能优于普通喷涂表面，长期往复伸缩也不会出现表面涂层脱落卡滞的问题。

　　实际应用场景中，这类小行程执行器常被用在电动沙发的靠背角度调节、小型升降桌的微调机构、医疗护理床的体位微调、通风管道的风阀启闭、小型太阳能板的角度调节、户外广告灯箱的翻盖驱动等场景，这些场景的共同特点是驱动负载不大，行程需求短，对安装空间的限制比较严格，同时不需要太高的运行速度，对运行噪音有一定要求。这款执行器的减速齿轮组采用润滑脂终身密封设计，运行时的齿轮啮合噪音控制在较低水平，不会在室内使用场景下产生明显的异响，内置的两端行程限位开关可以在推杆走到完全伸出和完全缩回位置时自动切断电机电源，不需要外部额外设置行程限位，降低了控制电路的设计复杂度，用户只需要搭配简单的正反转控制电路，就能实现推杆的双向驱动。

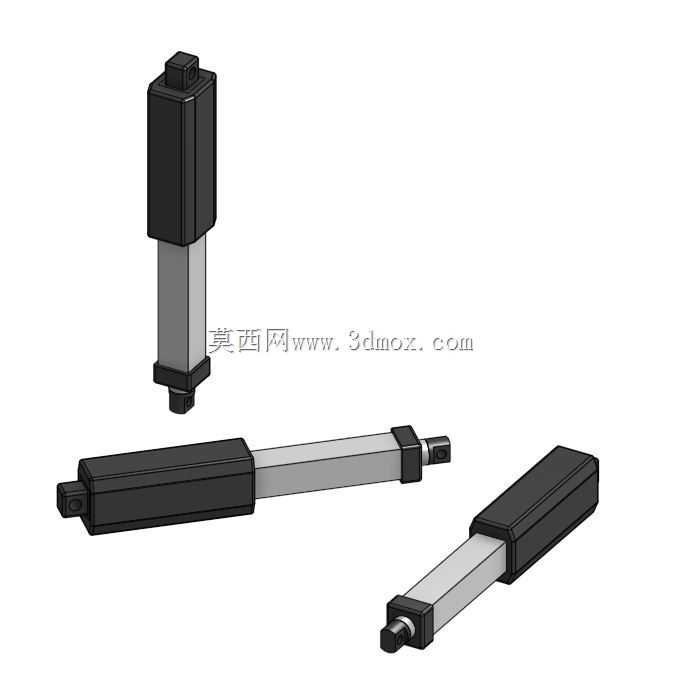

　　从建模实现的角度来看，这款执行器的三维模型完整还原了产品的所有装配细节，包括主体外壳的分型线、端盖的固定卡扣、推杆表面的导向棱线、两端安装头的铰接孔倒角、尾部出线口的护线结构都做了1:1的还原，没有做过度的简化处理，在做设备整体装配时，可以直接将这个模型调入装配体，用来校核安装空间、模拟伸缩动作的行程干涉、匹配两端的连接结构尺寸，不需要再手动测绘实物建模。模型的伸缩部分做了可动配置，可以通过调整配置参数来模拟推杆不同伸出长度的状态，在做机构运动仿真时，可以直接给推杆添加线性马达，模拟实际工作时的伸出和缩回动作，验证周边结构是否会在全行程范围内出现干涉。不同于很多简化模型只做外观曲面的处理，这个模型的内部安装限位、端盖的配合止口、铰接孔的配合尺寸都按照实物的实际尺寸建模，在做安装结构设计时，可以直接从模型上提取尺寸来设计对应的安装支架，不需要反复核对实物尺寸，能有效缩短结构设计的周期。

　　在选型适配的时候需要注意，这类小规格线性执行器的推力是和丝杠导程、减速比、电机功率直接匹配的，2英寸行程的这款JC35N执行器额定推力针对轻载场景设计，不能超出额定负载使用，否则会出现齿轮打齿、丝杠变形的问题，同时安装时要保证两端铰接点的同轴度，避免侧向力直接作用在推杆上，侧向力过大会导致导向段磨损加快，甚至出现推杆卡滞无法伸缩的问题。模型的外形细节还原度足够支撑工业设计阶段的外观评审，也能满足结构设计阶段的装配校核需求，是小型直线驱动机构设计时比较实用的标准件模型。
