装配式钢板粮食仓储烘干成套设施

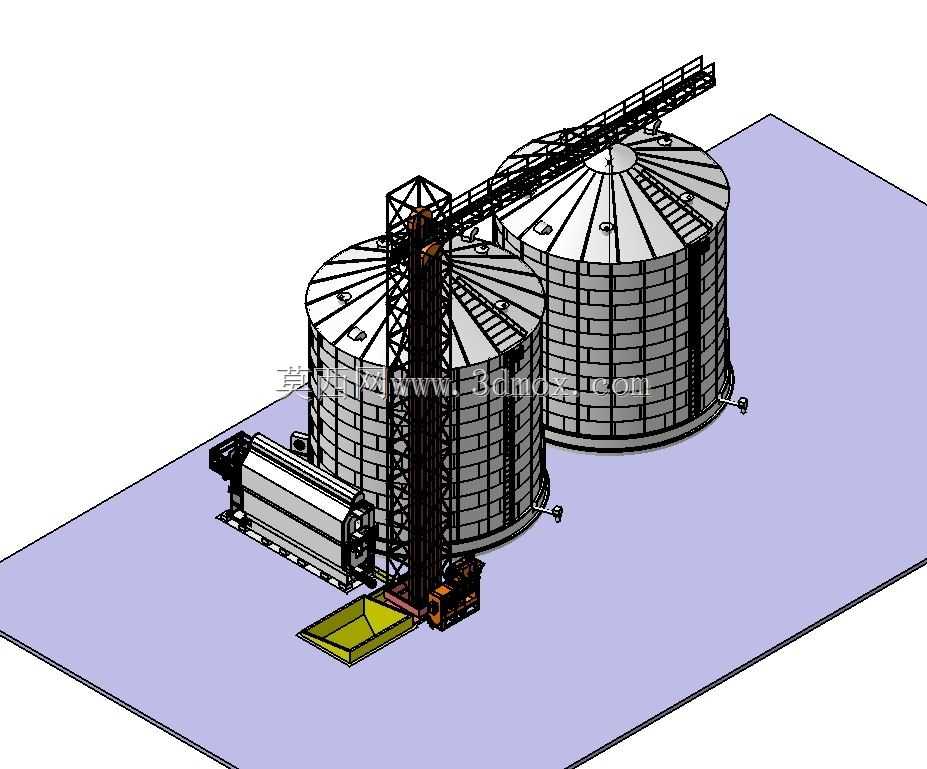

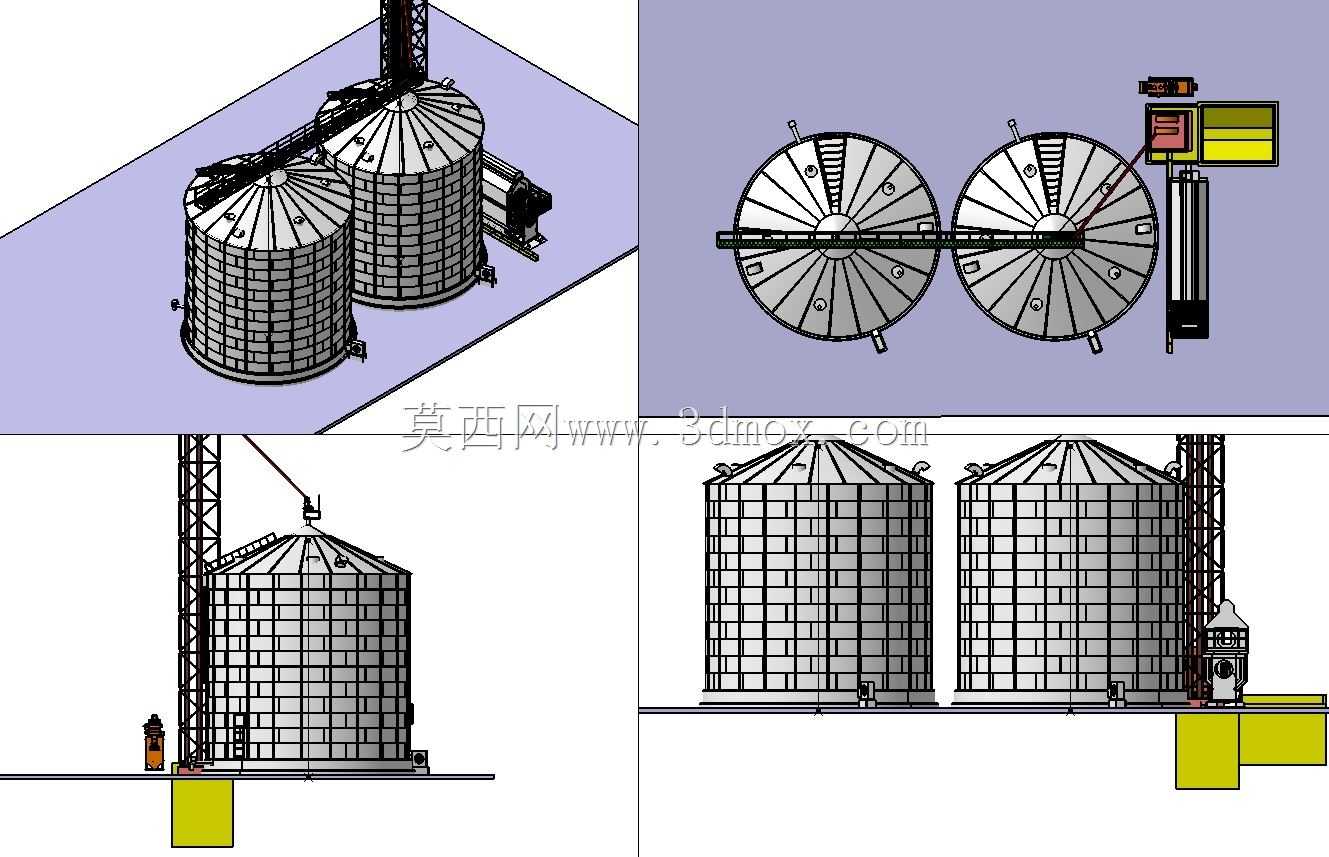

　　这套散粮处理设施的三维建模，核心围绕粮库收储环节的实际作业流程搭建，没有做脱离现场的理想化简化。现场布置时，两个主存储筒仓采用并排紧邻排布，中间预留的检修通道宽度控制在1.2米，刚好满足单人携带检修工具通行、以及仓壁爬梯日常维护的空间需求，不会额外浪费库区的占地指标。配套的竖向提升井架贴靠在两个筒仓的衔接位置，上料输送桁架从井架顶部斜向延伸至仓顶进料口，桁架的仰角控制在32度，这个角度是散粮输送过程中既不会出现物料回滑、又能尽可能缩短桁架长度的最优取值，比常规同产能设施的桁架长度缩短近8%，能减少现场安装时的钢结构用量。

　　筒仓本体采用装配式波纹钢板拼接结构，建模时每一圈钢板的拼接螺栓孔位都做了对位预留，仓壁的加强筋沿周向每1.5米布置一道，竖向加劲肋对应每块钢板的拼接缝设置，完全匹配现场装配式施工的安装逻辑，不需要现场二次开孔切割。仓顶的人孔、通风口、料位计安装位都做了结构预留，仓底的出料口采用锥斗自溜结构，锥斗角度设置为45度，针对小麦、玉米、稻谷这类常见散粮的静止角做了适配，正常出粮时不会出现物料挂壁、结拱堵料的情况，不需要额外加装空气炮这类破拱装置，能降低后期的运维成本。

　　配套的卧式烘干主机布置在筒仓侧方的上料端，设备进料口直接与地坑接料斗的出料端精准对位，接料斗采用下沉式设计，上沿与库区硬化地面齐平，农户运粮车辆可以直接将散粮卸入接料斗，不需要额外设置上料爬坡平台，减少库区的土建工程量。烘干主机的出料端直接对接竖向提升机的进料口，粮食经烘干达到安全存储水分后，直接通过提升机、顶部输送桁架送入对应筒仓存储，整个流程全封闭运行，不会出现粮食抛洒、扬尘外溢的问题，符合粮库作业的环保要求。

　　建模过程中对所有设备的安装边界做了明确标注：筒仓基础的外沿比仓壁宽出30厘米，作为混凝土承台的施工边界；提升井架的基础独立设置，与筒仓基础预留2厘米的沉降缝，避免两个结构沉降不均拉扯连接桁架；烘干主机的设备基础预留了减震器安装位，设备侧面预留1.8米的检修空间，满足换热部件、输送组件的日常拆装更换需求。所有走台、护栏的尺寸都按照现场作业的安全规范设置，仓顶走台的护栏高度不低于1.2米，爬梯的护圈从距离地面2米位置开始设置，完全符合仓储设施的安全作业标准。

　　从作业流程适配来看，这套设施可以覆盖散粮接卸、烘干、存储的全环节作业，不需要额外转接其他移动设备，单批次处理能力可以匹配中型粮库的日常收储需求，针对东北、华北地区的粮食收储季作业场景做了结构优化，所有室外钢结构件的连接位都预留了防腐处理的安装间隙，筒仓的通风系统接口可以直接对接粮库现有的环流熏蒸、通风降温系统，不需要对仓体做二次改造。
