工业级X射线内部缺陷检测设备结构

　　这款X射线检测设备的结构设计，核心围绕工业生产环节的无损探伤需求展开，主要适配电子元器件、小型精密结构件、压铸件等工件的内部质量检测场景，在消费电子制造、汽车零部件加工、精密五金生产等领域的产线终检、来料抽检环节都能适配，可在不破坏被测工件的前提下，清晰识别工件内部的气孔、裂纹、虚焊、夹杂、装配错位等肉眼与外观检测无法发现的缺陷，替代传统破坏性抽检的检测方式，大幅降低质检环节的物料损耗，同时提升检测结果的一致性与可追溯性。

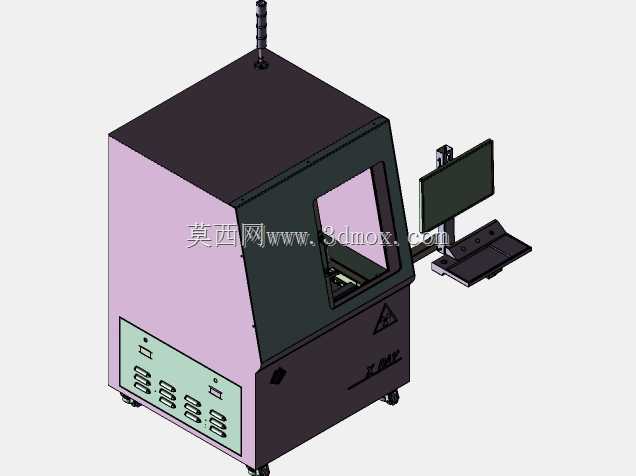

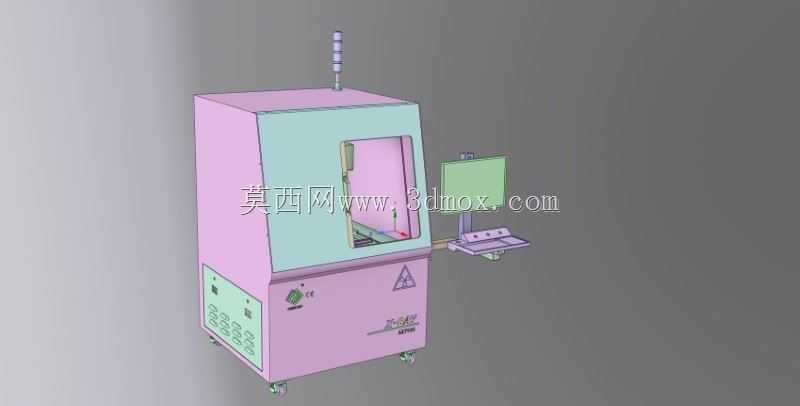

　　从整体结构布局来看，设备采用立式柜式集成设计，将射线发生单元、防护腔体、工件承载台、成像单元、操作交互端、电气控制单元全部整合在一体式柜体内，底部配置可调支撑脚轮，既可以在车间地面灵活移动调整工位，也可以在固定安装时调平保证设备运行稳定性，整体安装边界控制在1.2米见方的占地范围内，高度约1.8米，不需要额外开挖地基或者搭建专用防护间，适配大部分生产车间的现有工位布局，可直接嵌入现有质检流水线旁作为独立检测工位使用，也可以搭配上下料机构改造为在线式检测单元。

　　设备上部的铅防护腔体是核心功能区，腔体正面设置带铅玻璃观察窗的防护门，门体配置安全联锁结构，一旦门体未完全闭合锁止，射线发生单元无法启动，从硬件层面避免射线泄漏风险，符合工业射线设备的辐射防护要求。腔体内部设置可多轴调整的工件承载平台，可根据被测工件的尺寸、检测角度调整位置，配合射线源与成像板的相对位置调整，实现不同焦距、不同角度的透照成像，满足不同厚度、不同材质工件的检测参数需求。腔体顶部设置三色状态警示灯，可直观显示设备当前的待机、运行、故障状态，车间现场人员在较远位置就能判断设备运行情况。

　　设备下部柜体分为两个功能区，一侧是电气与射线源控制单元的安装舱，设置带散热格栅的柜门，内部预留了控制器、高压发生器、接线端子排的安装位，布线走专门的走线槽，强弱电分离布置避免信号干扰；另一侧是散热与辅助单元安装区，配置强制散热风扇，保证长时间连续运行时柜内温度控制在元器件允许的工作范围内。柜体侧面设置电离辐射警示标识，明确提示设备的辐射风险，符合工业现场的安全标识规范。

　　外置的操作交互单元通过可调整的悬臂支架连接在柜体侧面，包含显示屏与操作键盘鼠标的放置台，操作人员不需要进入设备防护区域，就可以在侧方完成参数设置、检测启动、成像结果查看、缺陷判定等全部操作，悬臂支架可调整高度与旋转角度，适配不同身高操作人员的使用习惯，也可以在不需要操作时将交互端推靠到柜体侧面，减少空间占用，避免车间内物流转运时发生碰撞。

　　从设计思路上看，这款设备优先平衡了防护安全性、操作便捷性与空间利用率三个核心需求，没有采用分体式射线舱加独立操作台的大占地设计，而是将所有功能集成在单台柜体内，降低了设备的现场安装调试难度，同时所有需要日常维护的部件都设置在可开启的柜门后方，日常检修、易损件更换不需要拆解设备主体结构，降低后期维护成本。防护腔体的尺寸设计兼顾了常见小型工业工件的检测需求，内部有效检测空间可容纳最大300300200mm的工件，覆盖了大部分精密零部件的检测尺寸范围，避免了腔体过大导致的设备整体体积冗余、防护成本上升的问题，也不会因为腔体过小限制适用工件范围。

　　设备的结构细节上，所有拼接位置都做了铅板搭接防护设计，避免射线从拼接缝隙泄漏，观察窗采用的铅玻璃厚度匹配设备的射线管电压参数，保证防护效果的同时提供清晰的观察视野，方便操作人员在检测过程中观察腔体内工件状态。工件台的驱动结构采用隐藏式布置，所有传动部件都在防护层外侧，避免射线直射影响传动部件的使用寿命，也减少腔体内的污染源，保证检测环境的清洁度，避免粉尘杂物影响成像质量。
