塔式谷物烘干储料一体化设备结构

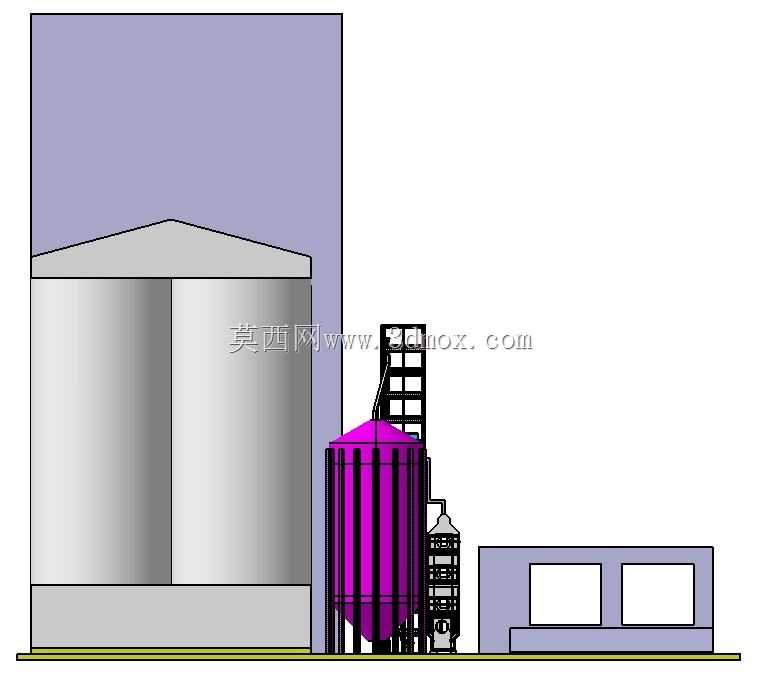

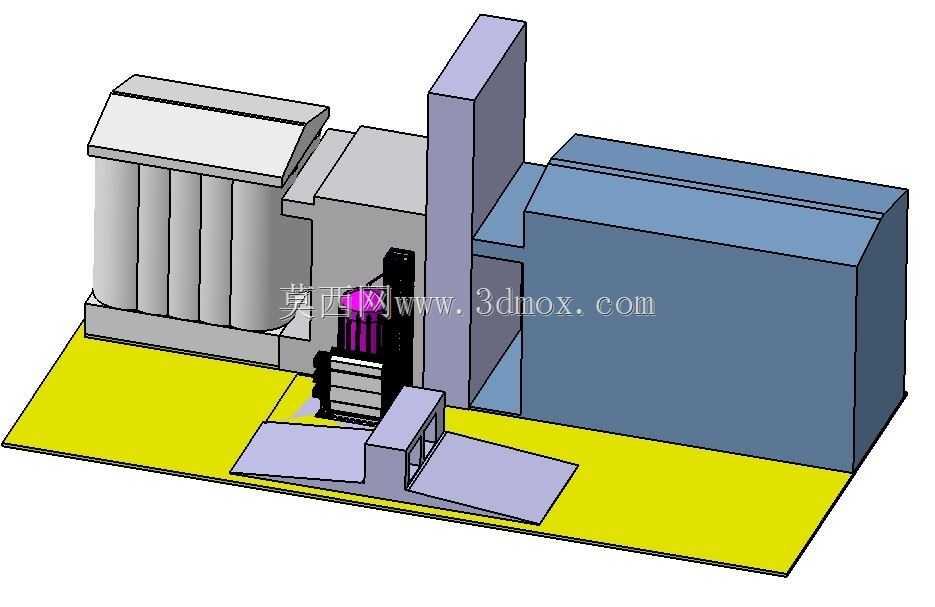

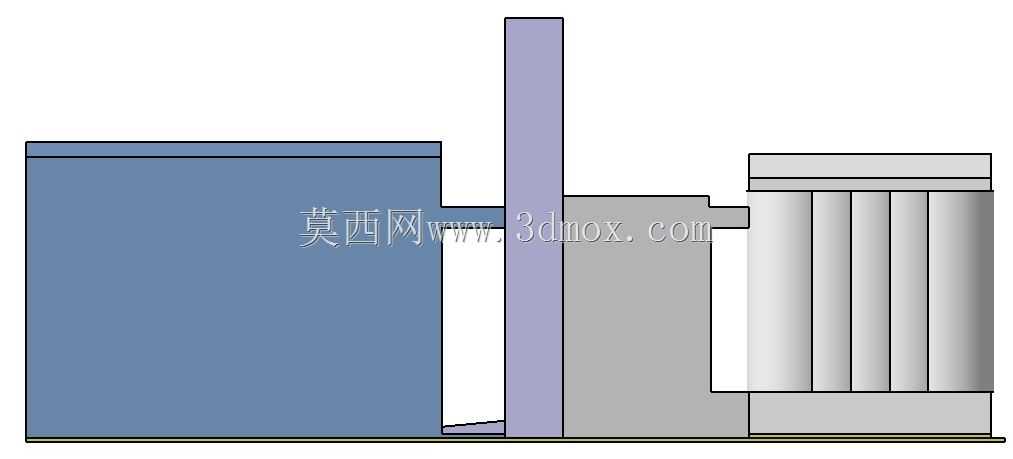

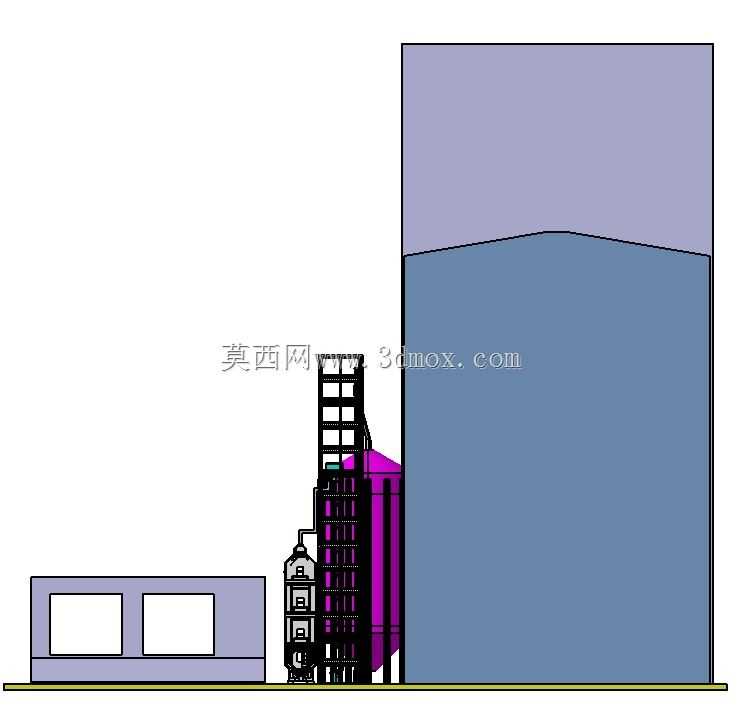

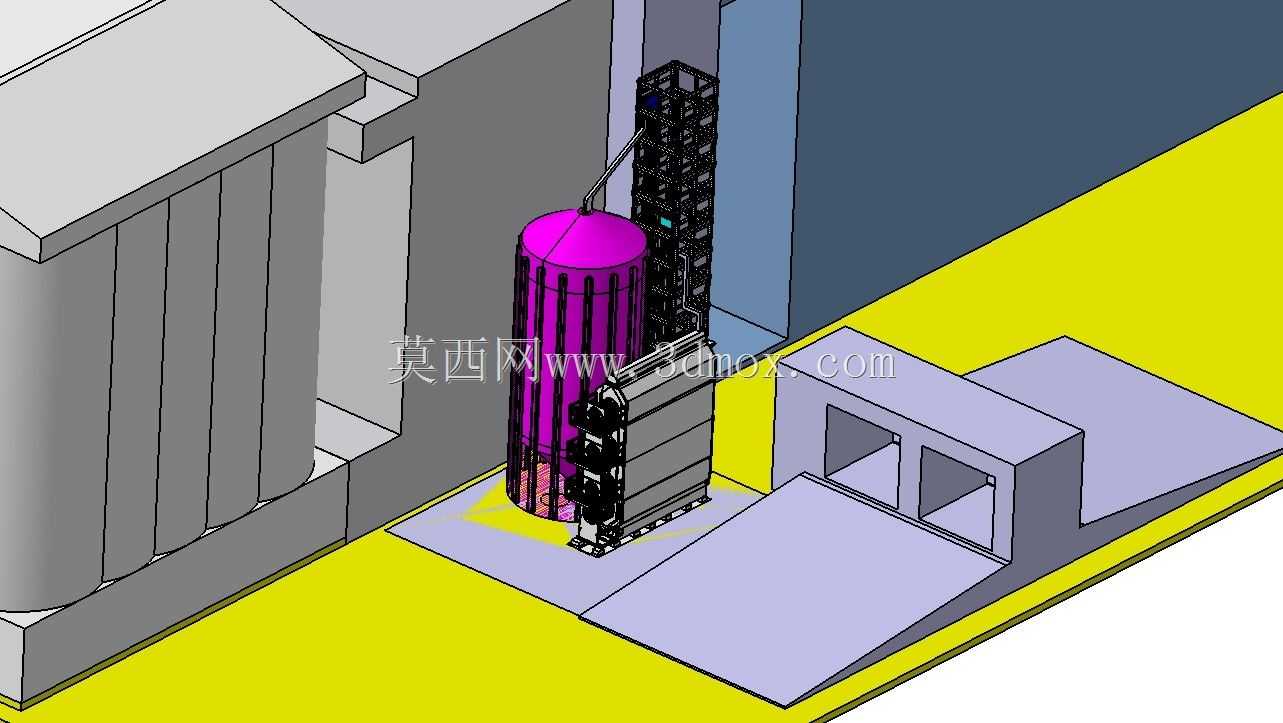

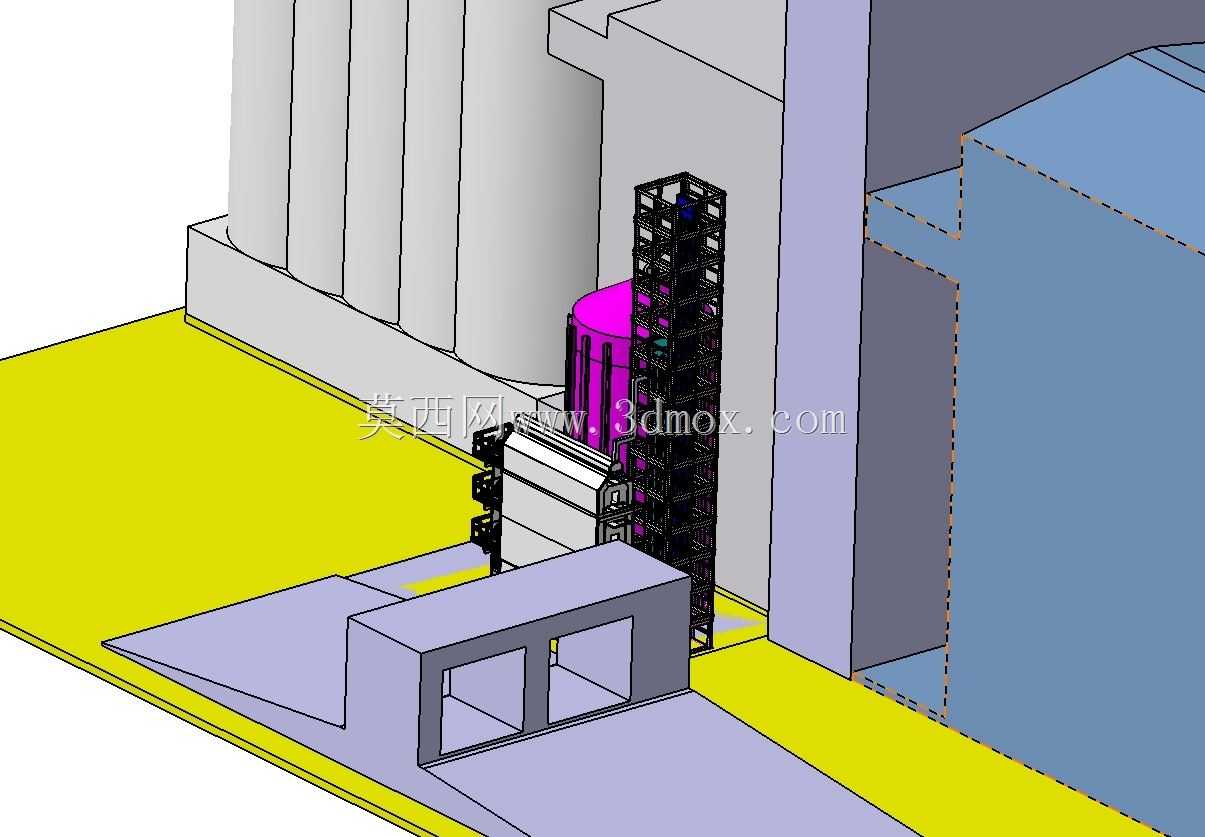

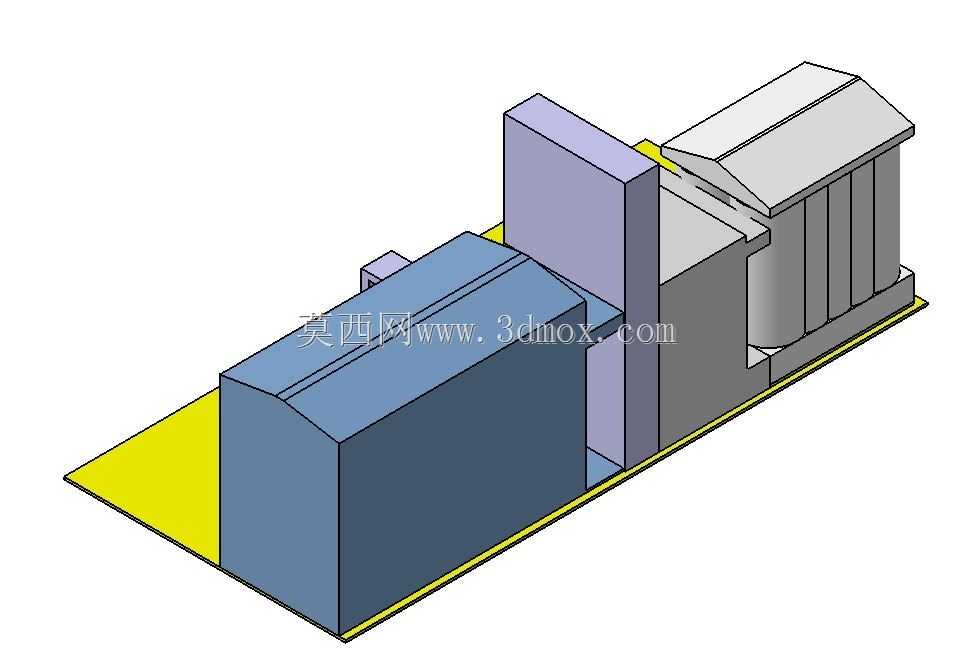

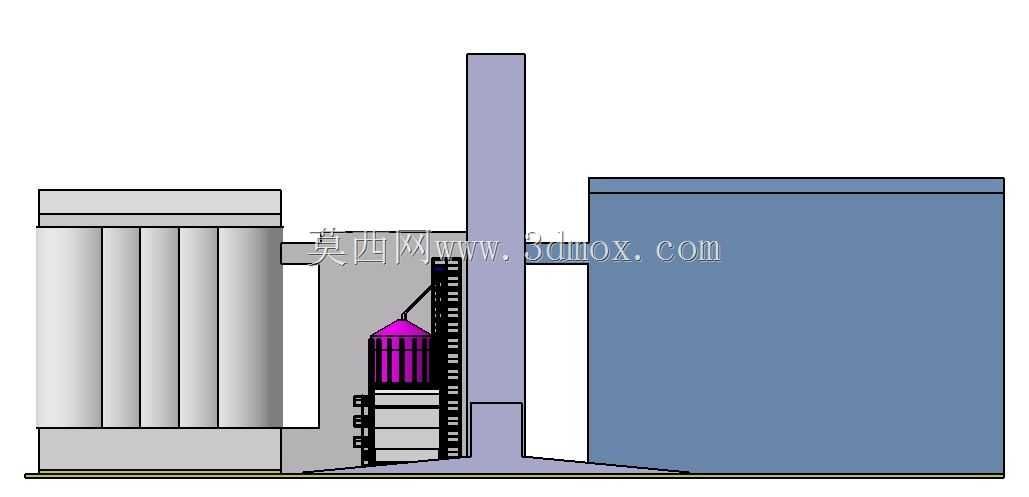

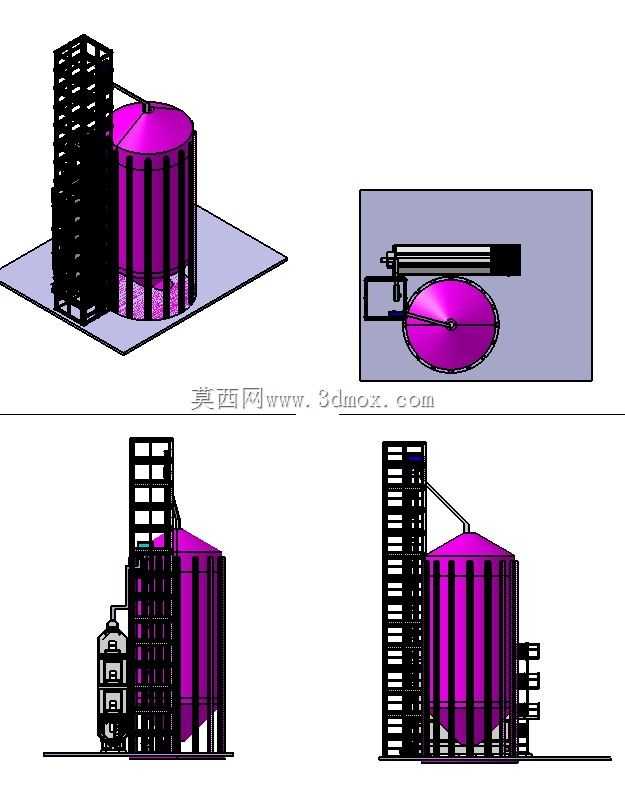

　　在规模化粮食收储与加工场景中，刚收获的谷物含水率普遍超出安全储存阈值，若直接堆存极易出现发热霉变、发芽变质的问题，直接造成粮源损耗，这套塔式谷物烘干储料一体化结构，正是针对收储季集中处理高水分原粮的需求设计，可直接对接粮食收购点、中小型粮库、规模化种植合作社的作业流程，省去烘干后二次转运存储的中间环节，降低粮粒在转运过程中的破碎率与额外人工成本。整套设备采用立式塔架布局，核心主体为立式圆柱储料烘干仓，仓体外部设置竖向加强筋结构，既承担仓内满料状态下的侧向载荷，也作为热风道的安装固定基体，仓体底部设计为锥斗式出料结构，锥角角度参考各类谷物的自然休止角设定，避免谷物在仓内起拱堵料，保证出料过程连续顺畅。仓体侧旁配套垂直布置的提升塔架，

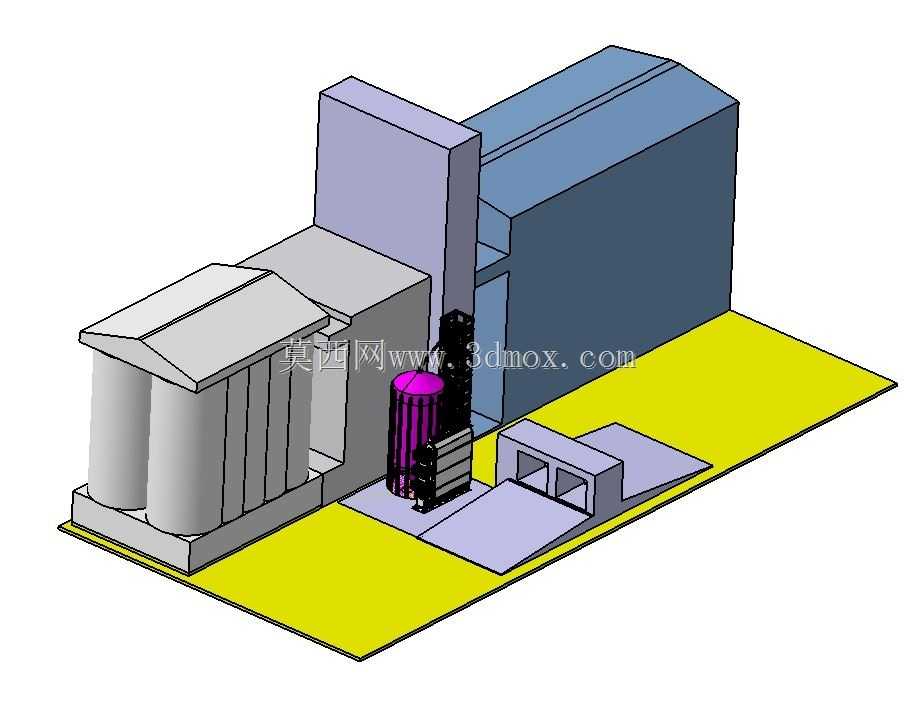

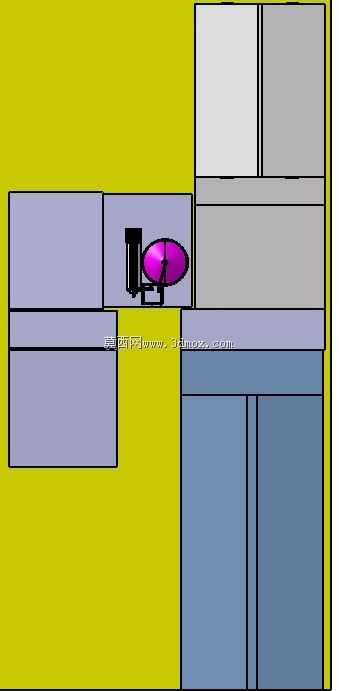

　　内部集成斗式提升机构，可将待烘干的原粮从地面进料口持续输送至仓体顶部的布料装置，布料装置采用均匀撒料结构，避免进粮过程中粮粒在仓内出现偏析，大颗粒与细碎粮粒分层堆积的问题，保证整个仓截面的粮层孔隙率均匀，为热风均匀穿透粮层创造条件。配套的热风发生单元布置在塔架底部侧方，输出的热风通过仓壁的风道送入粮层，采用顺流与逆流结合的通风路径，热风与粮粒充分接触带走水分，避免局部过热造成粮粒焦糊、品质下降，排气段设置在仓体顶部，携带水汽的废气经过除尘段过滤后排出，避免作业现场粉尘飞扬。从安装边界来看，整套设备采用混凝土基础预埋安装，基础承载需匹配满仓谷物的总重量，设备周边需预留提升机构检修通道、热风炉操作空间、出料口接料设备的布置空间，

　　顶部排气口需避开高压线路与周边建筑的迎风面，避免废气倒灌。设计过程中针对不同谷物的烘干特性做了结构适配，仓内的粮位检测点、温度传感器布置点位覆盖粮层上中下三个区段，可实时监测不同深度粮层的温度与水分变化，配合热风温度调节、排粮速度调节机构，可匹配玉米、小麦、水稻等不同品类谷物的烘干参数要求，避免过烘或者烘干不足的问题。仓体顶部设置有自然通风的排湿帽，在烘干作业结束后，可开启自然通风模式维持仓内空气流通，保证储存过程中谷物含水率稳定在安全区间，不需要额外转仓存储。整套结构的受力计算充分考虑了风载、满料偏载、设备运行振动等工况，塔架与仓体之间采用刚性连接结构，提升整体结构的抗倾覆能力，爬梯与检修平台沿塔架与仓体周向布置，满足日常巡检、设备维护的操作空间需求，所有外露的钢结构件都做了防腐防锈处理，适配户外长期露天作业的使用环境，降低后期维护成本。
