模块化多关节仿生机械手掌结构设计

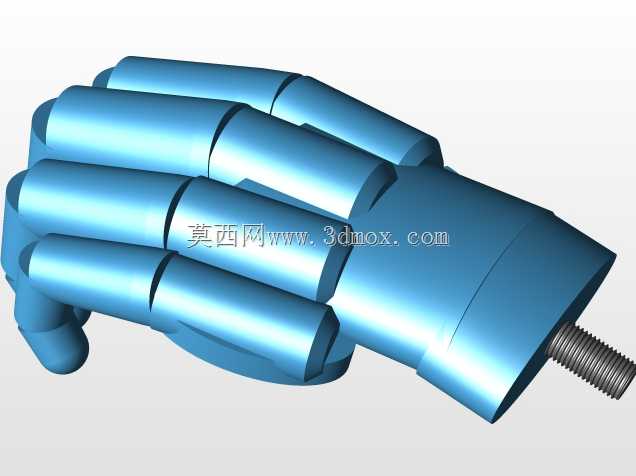

　　这款仿生机械手掌的结构设计，核心面向工业抓取、义肢研发、教学实训三类场景做适配，在结构选型阶段没有采用复杂的腱绳传动方案，而是选择了分段式指节铰接的模块化构型，单根手指拆分为近指节、中指节、远指节三个独立单元，相邻指节间预留铰接销轴安装位，可根据实际驱动需求加装微型舵机或者连杆传动组件，不需要对整体指身结构做二次切削修改，适配不同负载等级的使用需求。从安装边界来看，手掌根部设计了标准外螺纹连接柱，螺纹规格适配常规工业机械臂的末端法兰接口，不需要额外设计转接法兰即可直接安装在多数桌面级机械臂、轻型协作臂的输出端，整体手掌的展开宽度控制在120mm区间，手指完全弯曲时的纵向厚度不超过70mm，在狭窄工位作业时不会和周边工装、

　　工件产生结构干涉，适合在3C电子装配、小型零件分拣这类对作业空间要求严苛的场景使用。指节的外形做了圆弧过渡处理，没有尖锐棱角，一方面是在抓取脆性工件、表面易刮花的零件时，不会对工件表面造成压痕或者划伤，另一方面如果用于康复义肢场景，圆润的外形也能避免日常使用中磕碰对使用者或者周边人员造成伤害，每段指节的接触面预留了防滑贴片安装槽，可粘贴橡胶、硅胶类防滑垫层，提升抓取光滑表面工件时的摩擦力，降低工件脱落的概率。设计阶段特意将所有指节的铰接孔位做了同轴度公差约束，单根手指的三个铰接轴保持平行，避免装配后出现指节歪斜、运动卡滞的问题，指节内部预留了走线空腔，驱动线路、传感器线路可以从指节内部穿过，不会在手指运动过程中出现线路拉扯、

　　外露磨损的问题，提升长期运行的可靠性。拇指结构做了单独的角度偏置设计，和其余四指形成一定的开合夹角，能够实现对捏、全包络抓取两类动作，既可以抓取螺丝、电子元件这类小型零件，也可以包覆抓取直径不超过80mm的柱状、不规则形状工件，适配的工件尺寸范围更广。手掌主体的壁厚做了均匀化处理，整体壁厚控制在2.5mm，既保证了结构强度，在采用PLA、树脂这类3D打印材料制作时不会出现打印翘曲、填充不足的问题，也能控制整体重量，降低机械臂末端的负载压力，提升运动响应速度。在实际工况适配中，这款手掌结构可根据使用场景更换不同材质制作，用于工业分拣场景时可选用铝合金材质做CNC加工，提升结构耐磨度和负载能力，用于教学实训、

　　原型验证场景时可直接采用3D打印制作，降低原型制作成本，指节间的铰接间隙预留了0.2mm的装配余量，即使采用FDM3D打印工艺制作，也不需要对铰接位做二次打磨即可顺畅转动，降低原型装配的工作量。根部的连接螺纹长度设计为15mm，螺纹拧入深度足够承受5kg以内的抓取负载，不会在抓取较重工件时出现手掌脱落的问题，螺纹根部做了退刀槽设计，不管是机加工还是3D打印都能保证螺纹的有效配合长度，连接端面做了平面度处理，安装后和机械臂法兰端面完全贴合，不会出现安装倾斜导致的抓取定位偏差。
