塔式谷物烘干仓储一体化钢制设备结构

　　这套钢制塔式设备主要面向粮食收储站点、规模化种植合作社、中小型粮油加工企业的产后粮食处理环节，解决新收获谷物含水率过高无法直接入库储存的核心痛点。在实际生产场景中，刚完成收割的谷物含水率普遍在20%-30%区间，若直接堆存入仓，极易在仓内积温引发霉变、发芽，甚至出现局部发热腐坏的情况，整套设备将烘干作业与暂存功能集成在同一塔架结构上，省去了烘干后二次转运至仓储点的输送环节，减少谷物转运过程中的抛洒损耗与破碎率，尤其适合南方多雨抢收季、北方高水分玉米收获期的应急处理需求，可直接布置在晒场边角或仓储区紧邻位置，不需要额外搭建复杂的中转输送栈桥。

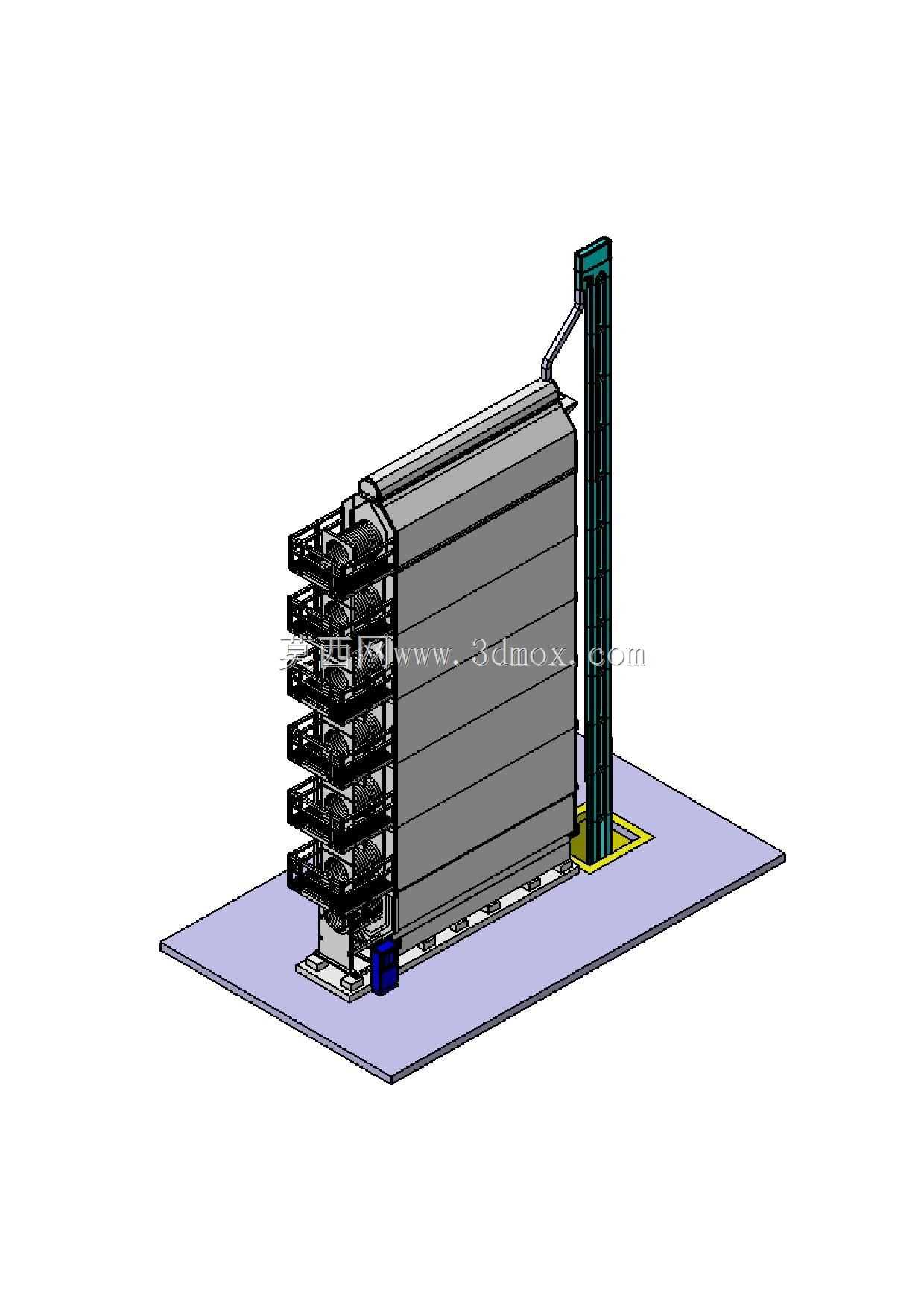

　　从功能布局来看，设备主体采用分层式钢制仓体结构，侧面集成垂直提升输送通道，可将待烘干谷物从底部进料口逐层输送至仓体各层烘干单元，每层设置匀料翻板结构，避免谷物在仓内堆积出现烘干不均的死角，仓壁采用波纹压型钢板拼接，既保证整体结构刚度，又预留了湿热空气排出的间隙，配套的竖向支撑塔架同时集成了进风管路与爬梯通道，运维人员可通过爬梯抵达各层检修位，对匀料机构、通风组件进行日常点检维护。设备底部设置出料机构与固定基座，基座采用预埋螺栓与混凝土地面固定，可承受满仓状态下谷物的整体垂直载荷，同时抵消侧向风载对高耸塔体的倾覆力矩。

　　在结构设计思路上，整体采用模块化拼接思路，所有钢构件均采用标准化型材与板材预制，现场仅需通过螺栓连接即可完成组装，不需要大量现场焊接作业，大幅缩短现场安装周期，也便于后期根据处理量需求进行仓体层数的拓展。设计过程中充分考虑了谷物的流动特性，仓体内壁所有转角位置均做圆弧过渡处理，避免谷物残留挂壁引发虫霉滋生，通风路径采用错流设计，热空气从仓体一侧进入，穿过谷物层后从另一侧排出，保证每一层谷物都能均匀接触干燥介质，避免出现局部过烘或者水分不达标的情况。配套的提升机构采用畚斗式提升结构，运行速度适配谷物的物理特性，减少提升过程中的谷物表皮破损，保证粮食品质。

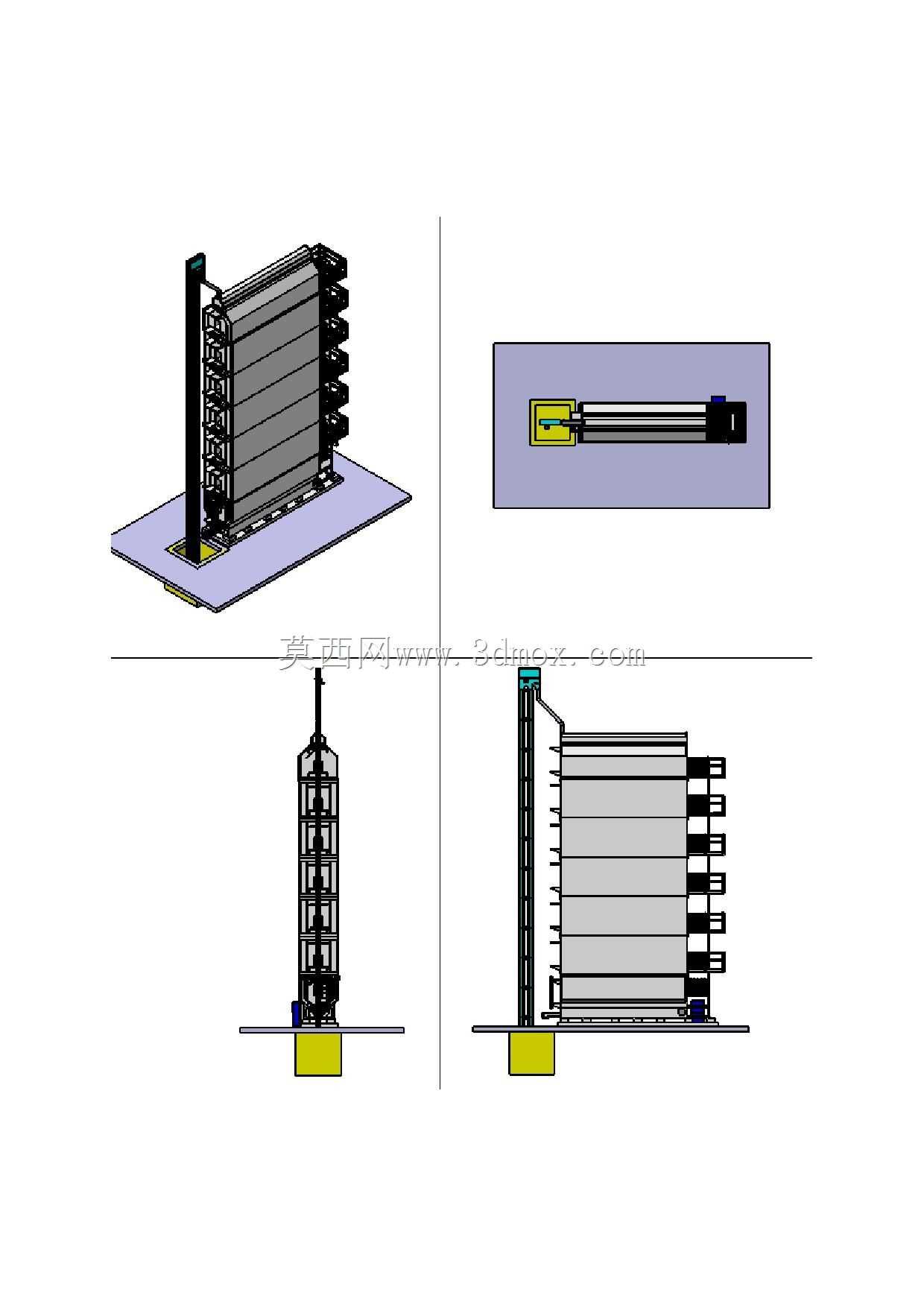

　　从安装边界与尺寸适配来看，整套设备的底座占地投影为矩形，安装时需要预留周边不小于1.2米的检修通道，靠近提升塔架一侧需要预留进料斗的上料空间，满足小型装载机或者皮带输送机的上料作业回转半径。设备整体高度适配常规10吨级以下谷物批次处理量，顶部不需要额外搭建防雨棚，仓体顶部自带防雨檐结构，可直接在露天环境下布置，不需要额外建设厂房遮蔽，降低项目的前期基建投入。基座的预埋螺栓孔位按照通用载荷标准设计，可适配不同地质条件下的混凝土基础施工，只要基础承载力满足满仓载荷要求，即可完成安装固定，不需要额外做桩基处理，适合在县域级收储点、农场场地快速部署。

　　在实际作业过程中，谷物从底部进料口进入提升机构后，被逐层输送至仓顶，再依靠自重逐层下落经过各烘干段，干燥过程中产生的湿热空气通过仓壁的通风间隙自然排出，也可根据需求外接强制通风风机加快干燥速度，当谷物含水率降至安全储存标准（通常为13%-14%区间）后，可直接通过底部出料口输送至运输车辆或者相邻的长期仓储筒仓，整个作业过程可连续运行，不需要人工频繁翻仓，相比传统的地面晾晒方式，可节省90%以上的场地占用，同时不受阴雨天气影响，能在收获季的短窗口内完成高水分谷物的处理，避免种粮主体因天气原因造成产后损失。设备的所有钢构件表面均做防锈喷涂处理，可适应户外露天环境下的温湿度变化，减少日常防腐维护的工作量，结构件的选型充分考虑了交变载荷影响，在满仓反复装卸的工况下，可保证长期使用的结构稳定性，不会出现仓体变形、焊缝开裂等问题。
