LS燃油喷射系统下部支架适配结构

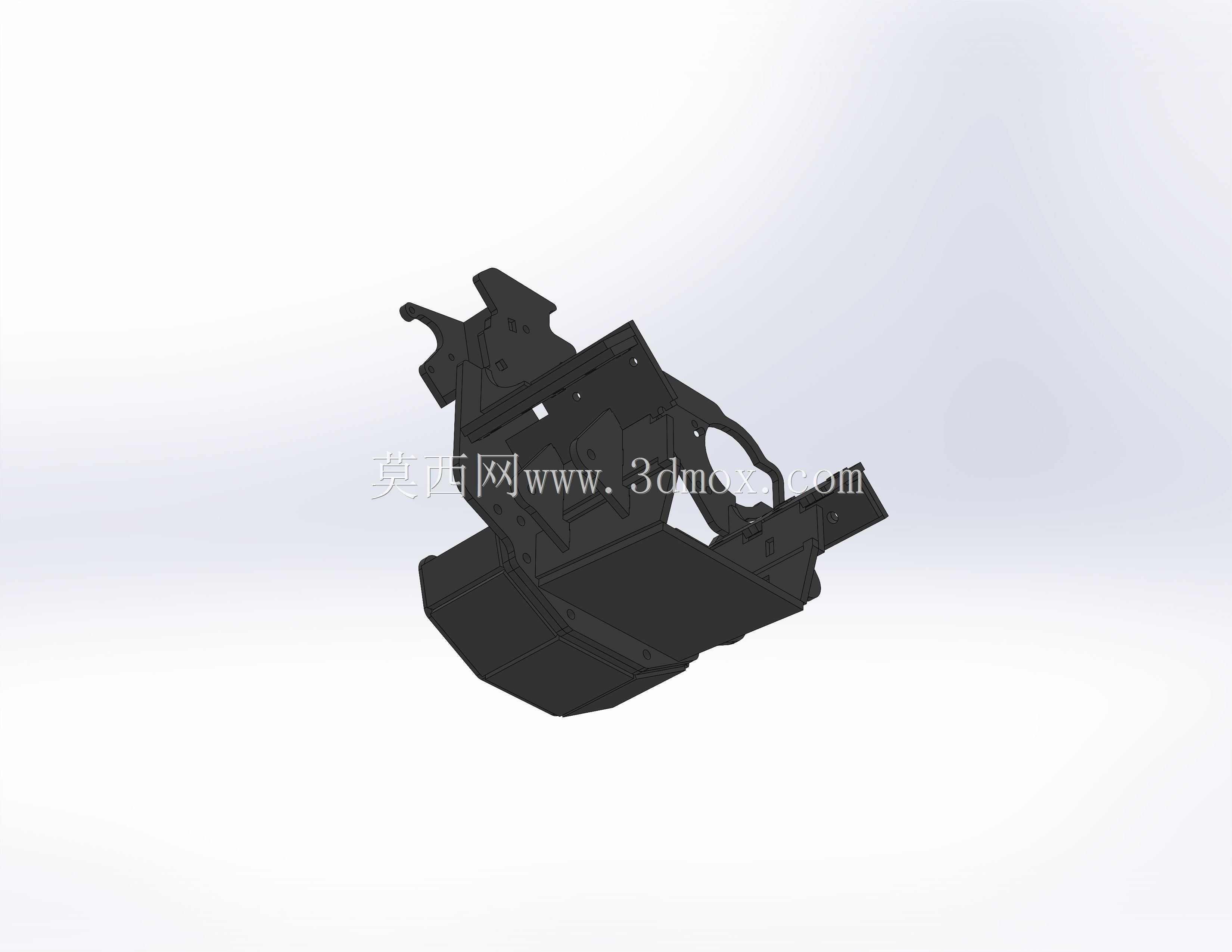

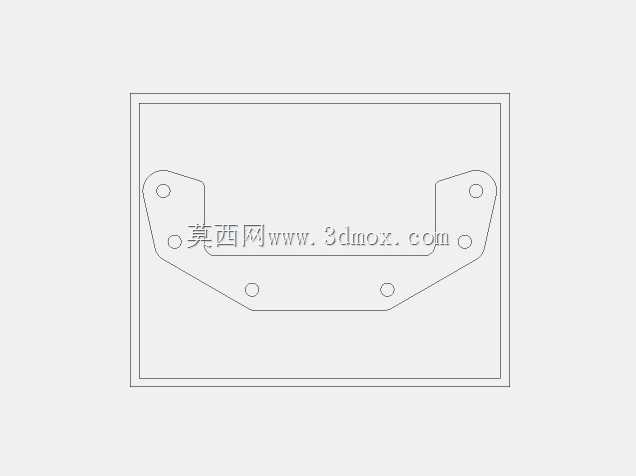

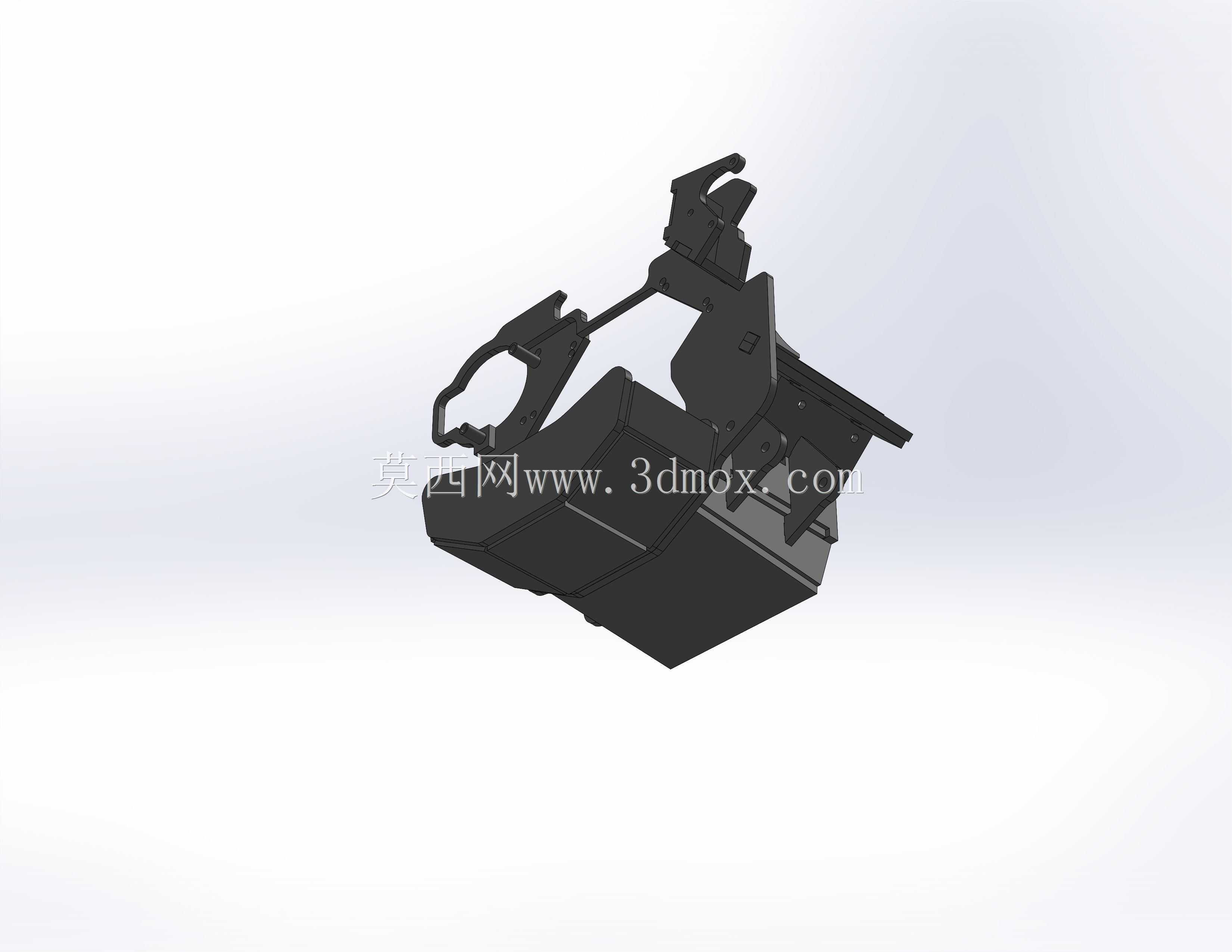

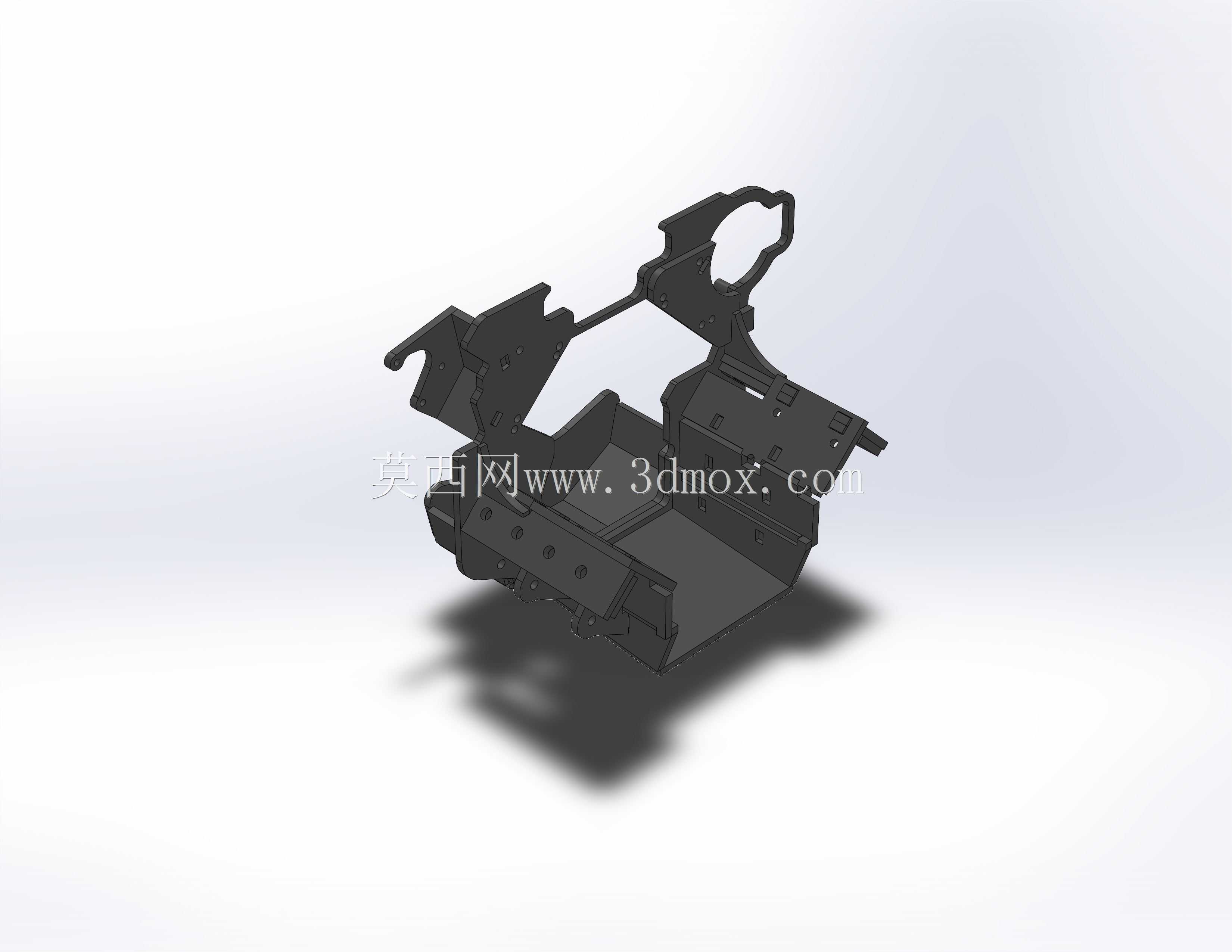

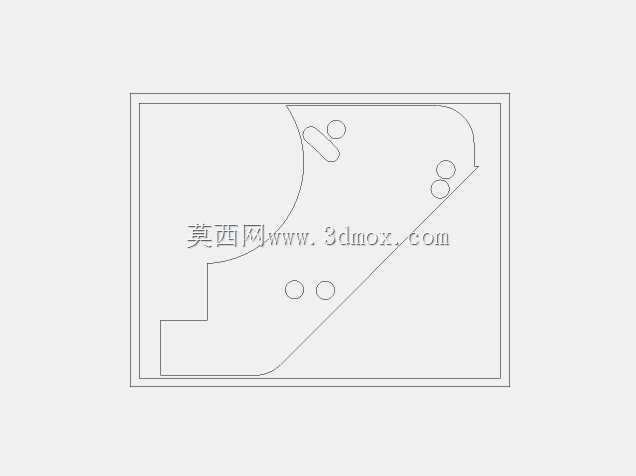

　　做动力改装和原厂配件替换的一线结构设计人员都清楚，LS系列发动机在工厂卡车、后市场改装场景里的进气口适配一直是个容易踩坑的环节，很多库存配件装车时，驾驶员侧的大铝支架经常和进气结构、周边附件产生干涉，轻则磨坏管路，重则影响皮带传动系统的正常运行，这套下部支架结构就是针对这类实际装车痛点做的适配设计。从实际装车的边界条件来看，支架采用1/2英寸厚度的型材作为基础材料，这个厚度选型不是凭空定的，是反复核对了LS原厂进气口、工厂卡车配套进气口、市面上绝大多数售后改装进气口的安装间隙后确定的，既不会因为料厚不足产生运行共振，也不会因为料厚过大挤占周边附件的安装空间，哪怕是用库存拆车配件组装的动力单元，也能留出足够的装配调整余量。

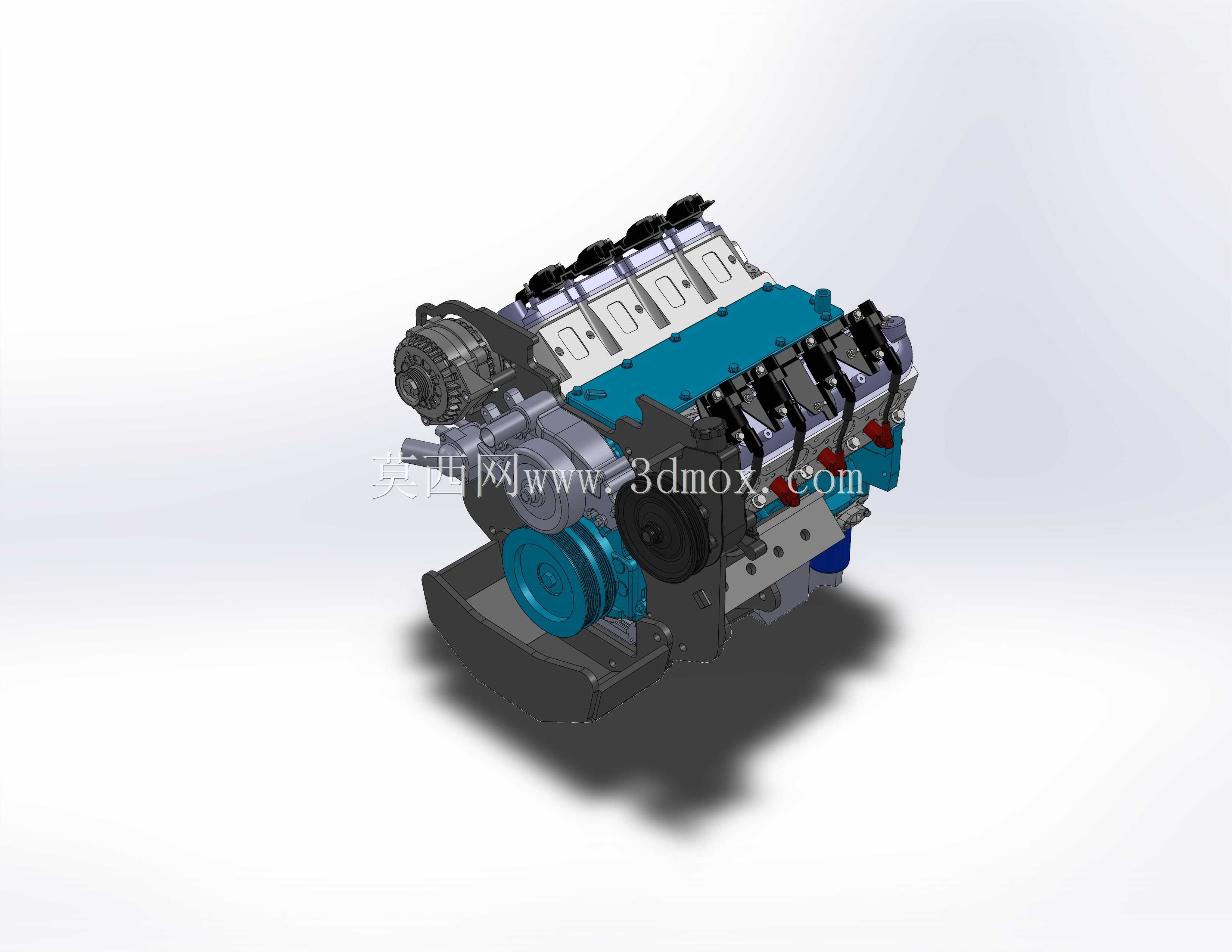

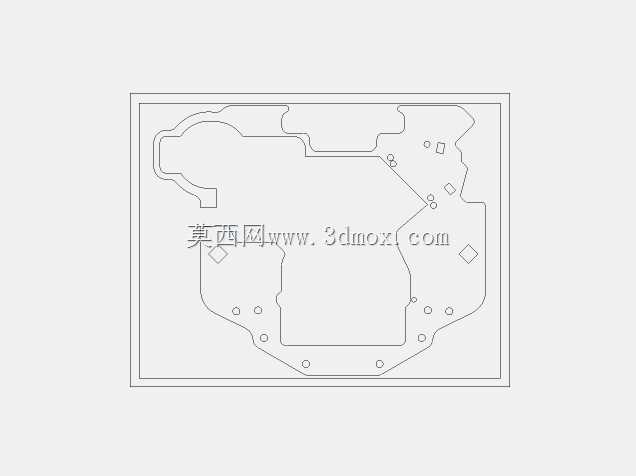

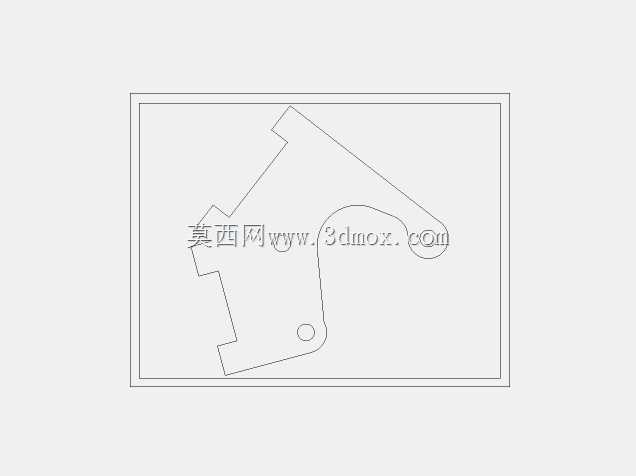

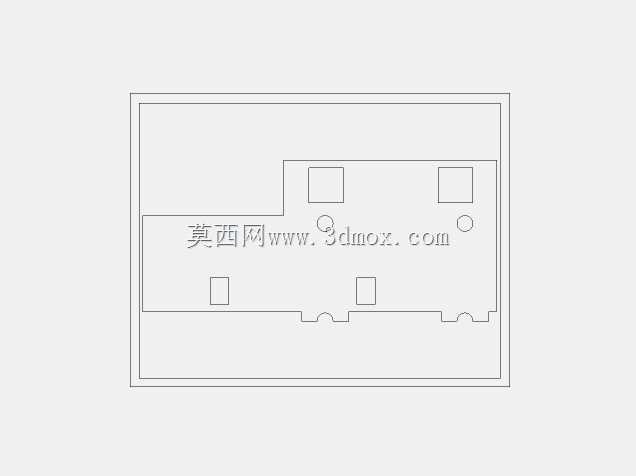

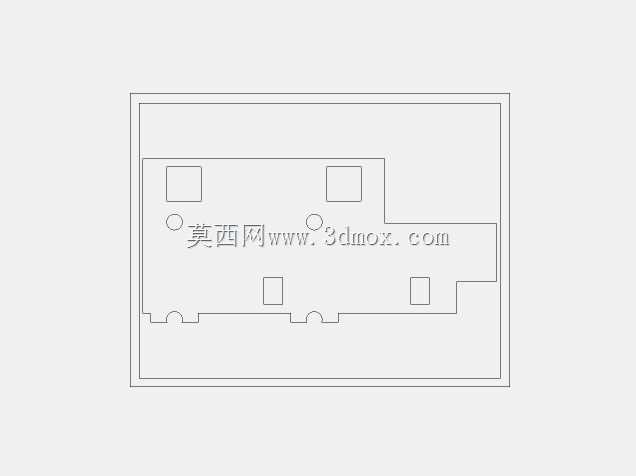

　　设计过程里最花精力的是动力转向泵支架、库存交流发电机安装孔位的同轴度匹配，一开始尝试过分体式支架设计，分别固定两个附件，但台架测试时发现发动机运行的振动会让两个支架产生相对位移，皮带的张紧度波动超过了允许范围，反复调整安装点刚度都没法彻底解决问题，最后才确定把两个附件的安装位集成焊接在同一个支架本体上，从根源上消除了不同支架间的相对位移，保证皮带轮系的共面度符合Dayco 5060835（公制代码6PK2120）皮带的安装要求，皮带运行时的偏摆量控制在0.8mm以内，完全满足长期运行的可靠性要求。很多同行做这类支架设计时容易忽略发动机前端附件的布局边界，这套支架在建模阶段就把发电机、转向泵、皮带张紧轮、

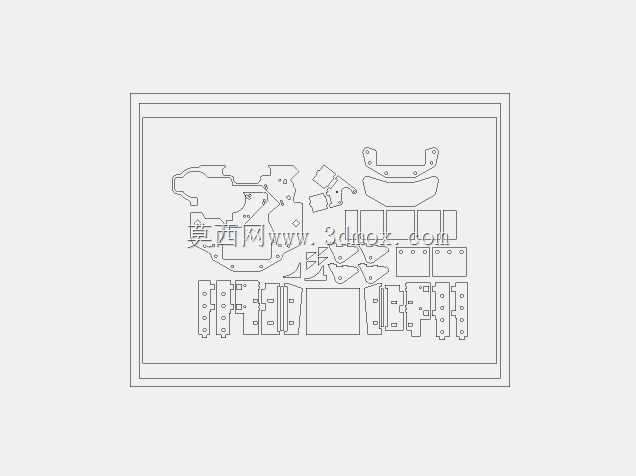

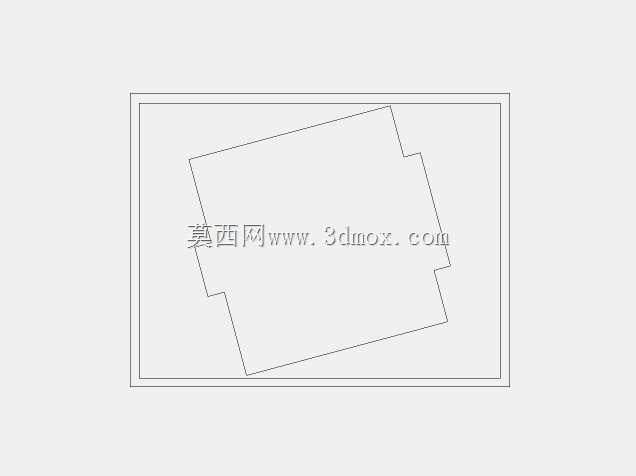

　　曲轴皮带轮的所有外轮廓都做了干涉检查，支架本体和所有运动部件的最小间隙留足了8mm，哪怕是发动机悬置出现老化位移、橡胶垫产生最大形变量时，也不会出现运动干涉。针对焊接装配的工艺性，所有焊接接缝处都预留了1.5mm的焊接收缩余量，安装孔位在焊接完成后再做二次精加工，避免焊接变形导致孔位错位，现场装配时不需要额外修磨孔位，直接用标准螺栓就能完成紧固。从实际使用场景来看，这套支架不光适配工厂原厂配置的LS动力卡车，对于后市场改装、用库存配件拼装修复动力单元的场景也完全兼容，不需要对进气歧管、周边线束管路做额外切割改动，直接替换原有的驾驶员侧大铝支架就能完成装配。建模过程中所有安装孔的位置度公差都按照GB/T 1800.

　　2的IT7级精度设定，螺栓过孔比配套螺栓大1mm，既保证装配时的调整余量，也不会因为间隙过大导致附件定位偏移。针对发动机运行时的振动工况，支架的弯折处都做了R5的圆角过渡，避免应力集中产生疲劳断裂，在台架上做了连续200小时的满负荷振动测试，支架的固有频率避开了发动机怠速到额定转速的所有激励频率区间，不会产生共振异响。很多维修厂在替换这类支架时经常遇到皮带张紧度不合适的问题，这套支架上专门预留了皮带张紧度检查的操作空间，用普通的张力计就能直接测量皮带的张紧力，不需要拆卸周边其他附件，日常维护的便利性比原厂分体式支架提升不少。另外考虑到不同批次库存发电机的安装耳位置可能存在微小偏差，支架上的发电机安装孔做了3mm的长圆孔设计，允许一定范围内的位置调整，哪怕是不同年份生产的同型号库存发电机，也能顺利装上去，不需要现场扩孔修改。整个支架的外形轮廓完全贴合发动机前端的布局空间，不会突出到发动机舱的原有轮廓之外，不需要修改发动机舱的覆盖件，装车后和周边部件的间隙均匀，视觉上也更规整。
