工厂卡车carb转换用LS下支架结构设计

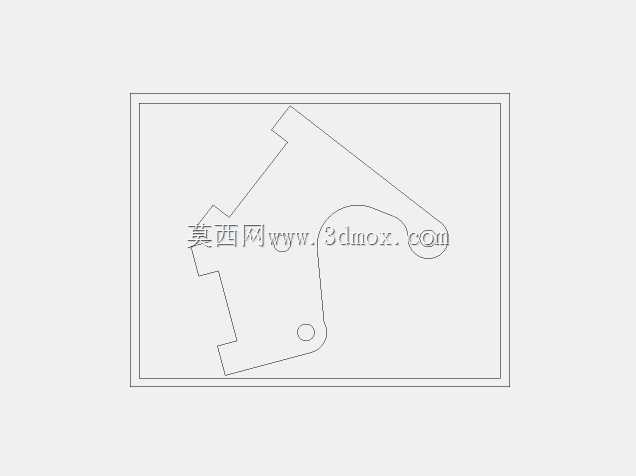

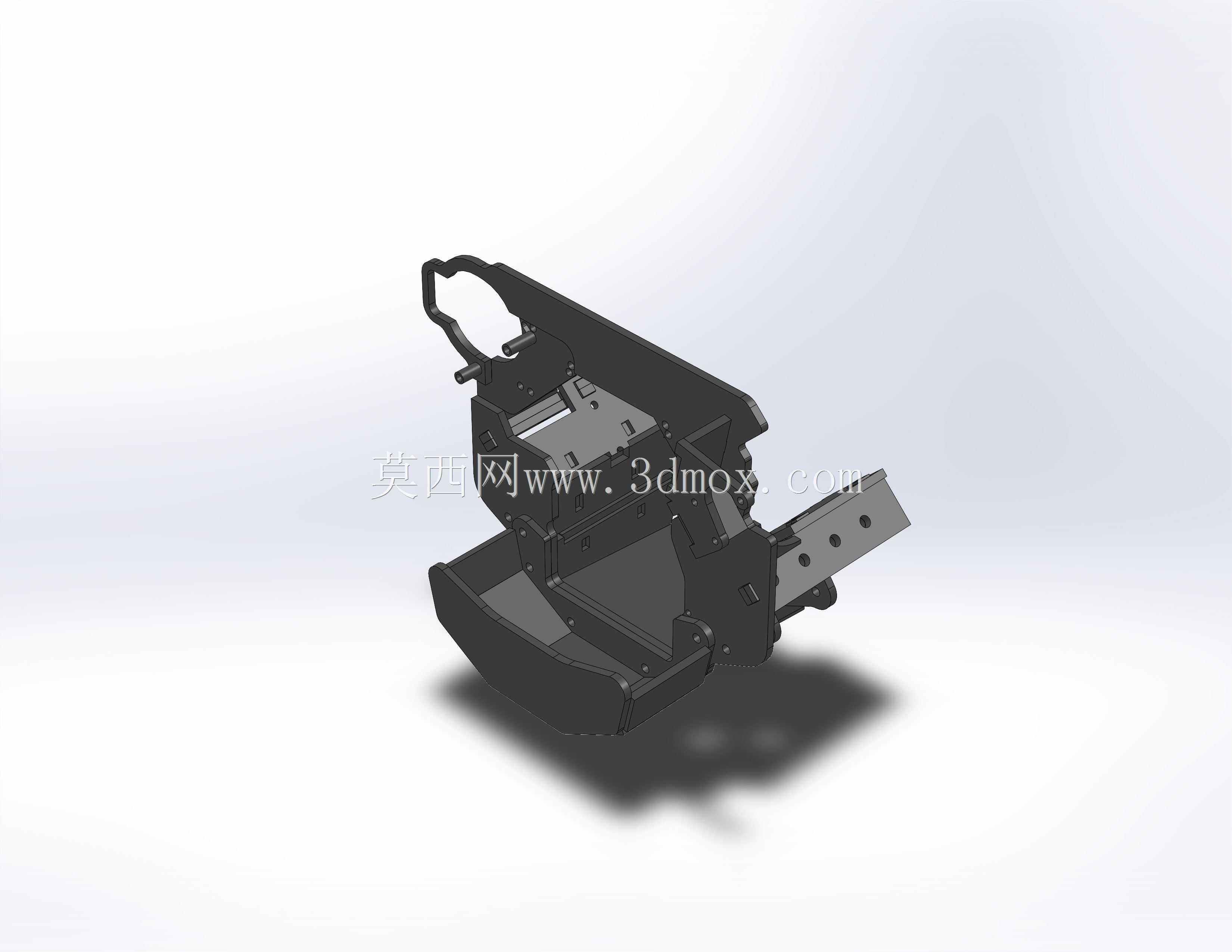

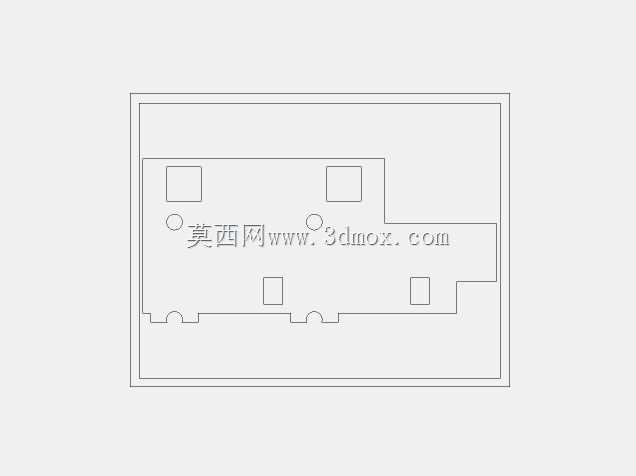

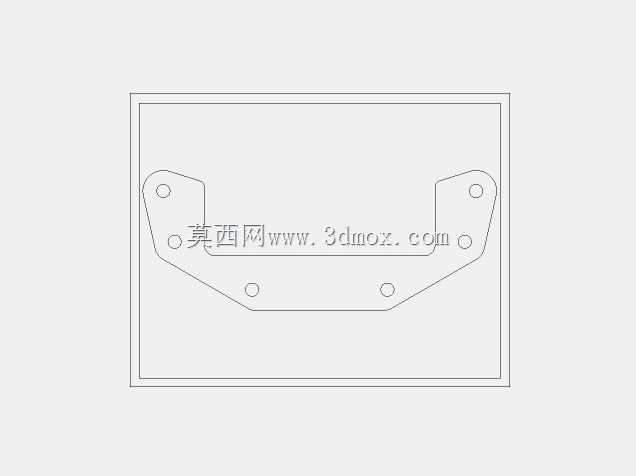

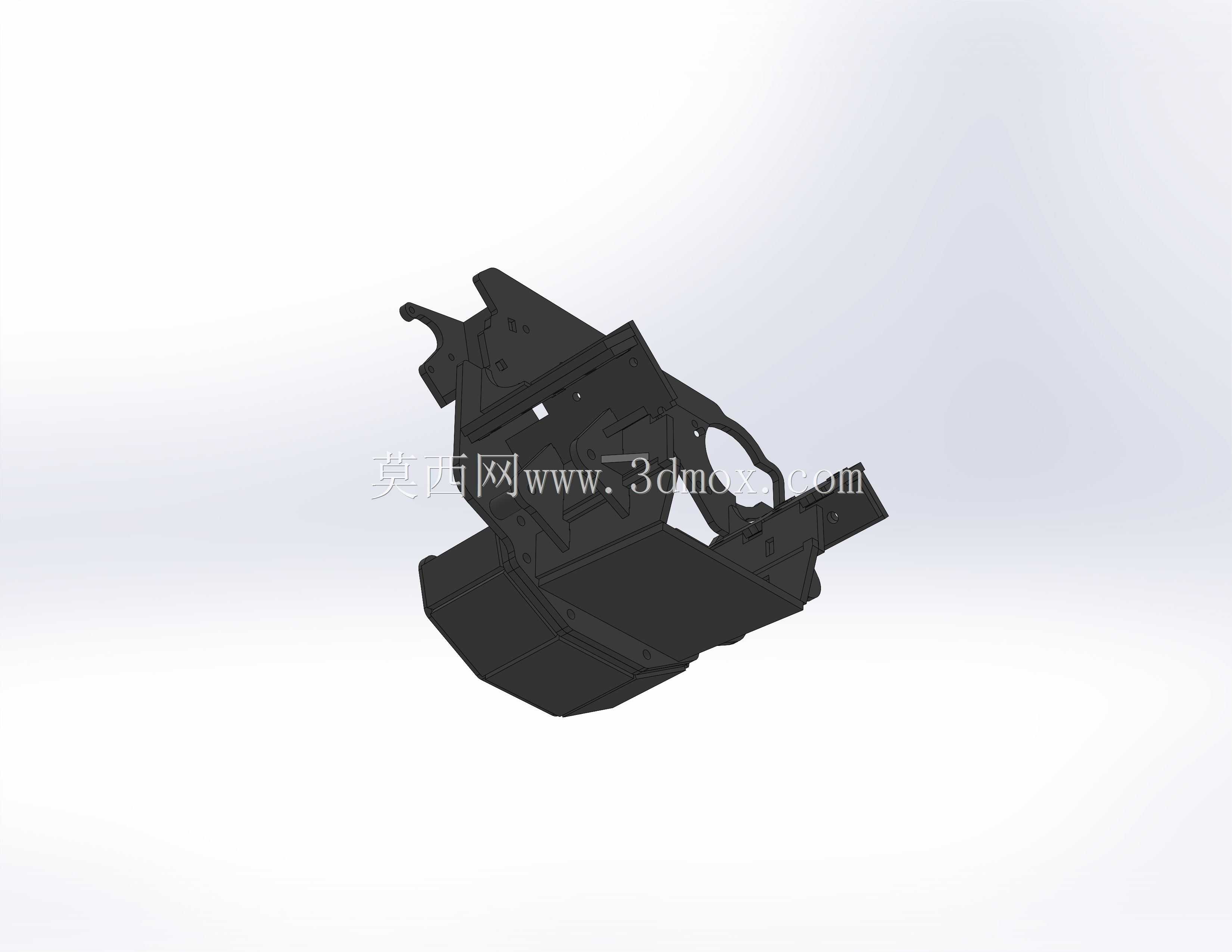

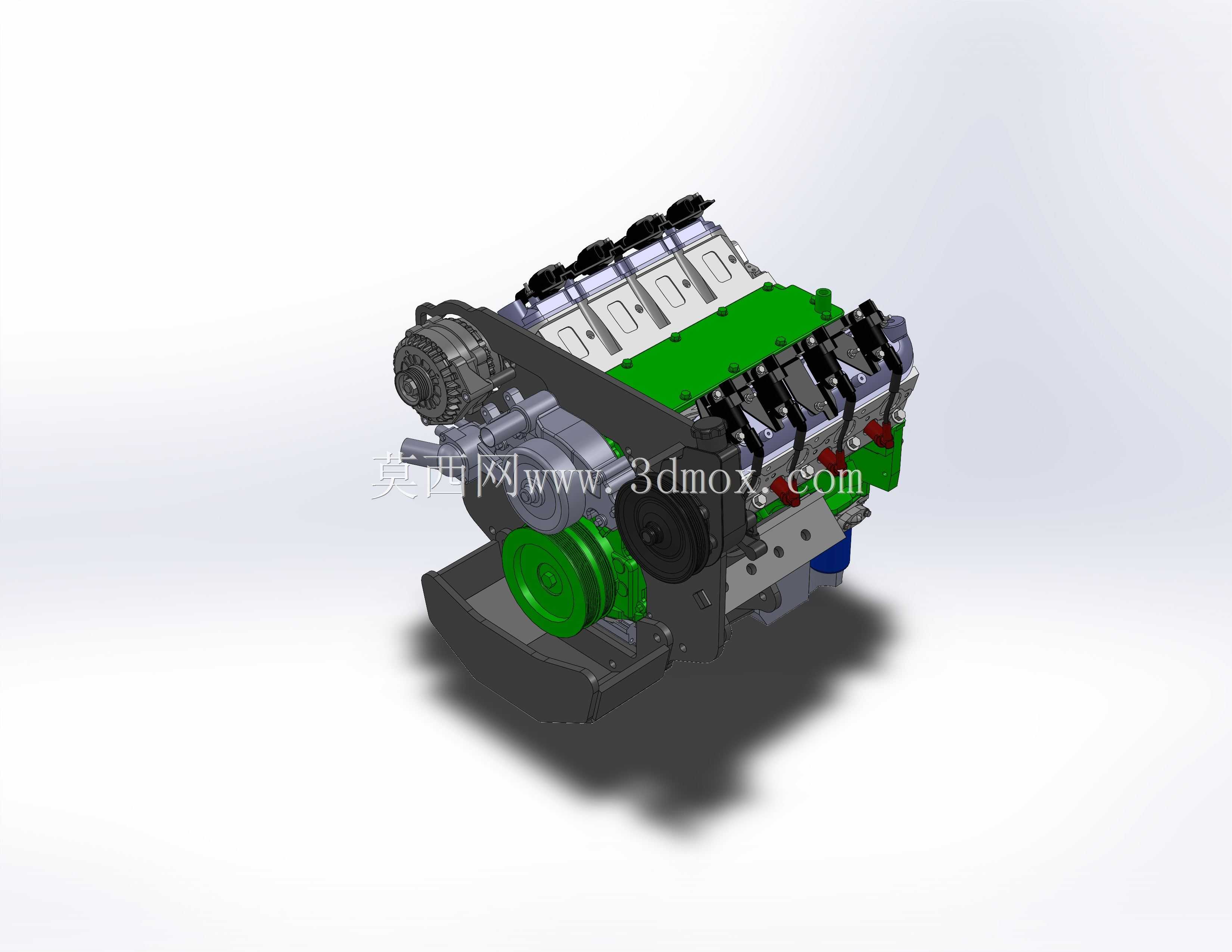

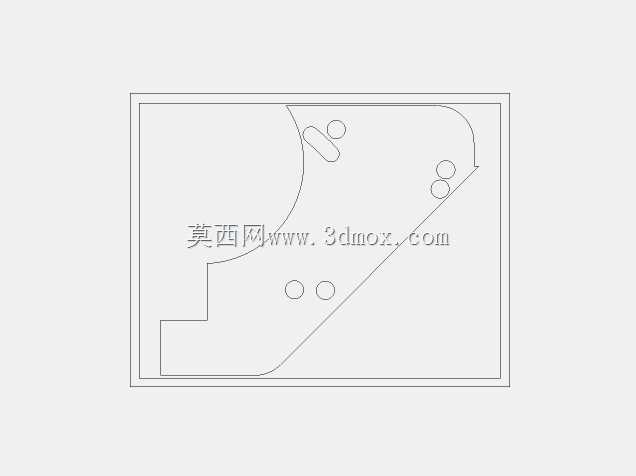

　　在工厂卡车的化油器（carb）改装替换作业场景中，LS下支架是承担动力转向泵、交流发电机集成安装的核心承载构件，整套支架采用1/2英寸厚度的金属板材加工成型，设计初衷是替代原厂驾驶员侧的大尺寸铝制支架，解决库存配件适配安装的痛点，让维修、改装环节可以直接调用现有标准库存配件完成动力附件的固定，无需额外定制异形安装基座。从实际安装边界来看，这套支架需要同时匹配动力转向泵的安装孔位、库存交流发电机的固定孔距，还要避让发动机本体的周边管路、线束以及皮带轮系的运动空间，设计过程中没有采用分体式拼接的安装方案，而是将两个附件的安装位集成在同一块焊接成型的支架本体上——这是因为分体支架在发动机长期振动工况下容易出现连接位松动、孔位错位的问题，

　　焊接为整体结构后，支架的整体刚性大幅提升，能承受发动机运转过程中转向泵负载变化、发电机振动带来的交变载荷，避免长期使用后出现支架开裂、附件移位的故障。设计阶段需要反复核对两个附件的安装坐标，既要保证转向泵的输入轴、发电机的输入轴与发动机曲轴皮带轮的共面度误差控制在允许范围内，避免皮带出现偏磨、跳齿的问题，还要预留出皮带安装、张紧调节的操作空间，适配的皮带为Dayco 5060835（公制代号6PK2120），支架的安装孔位完全匹配对应发动机缸体的原厂固定螺孔位置，不需要对缸体进行额外打孔、攻丝加工，降低改装作业的加工难度与施工风险。实际装配过程中，需要先将动力转向泵、交流发电机预先固定在支架的对应安装位上，

　　调整好两个附件的轴端伸出量，确认皮带轮槽对齐后再将支架整体焊接固定，焊接时需要注意控制焊接变形量，避免焊接后孔位出现偏移导致附件无法正常安装；焊接完成后需要对焊接位置进行去应力处理，防止长期振动下焊缝出现疲劳开裂。这套支架的结构设计充分考虑了库存配件的通用性，没有采用特殊规格的紧固件，所有固定螺栓都可以采用卡车维修常用的标准件，维修更换时不需要单独采购特殊配件。从功能特性来看，集成式的支架结构相比原厂分体铝支架，制造成本更低，抗冲击性能更强，适合工厂作业环境下卡车的高强度使用场景，即使在颠簸路面行驶、发动机高负荷运转的工况下，也能稳定固定两个动力附件，保证转向助力系统、充电系统的正常运行。设计过程中也预留了一定的修改余量，

　　不同批次的库存发电机如果存在安装孔位的微小偏差，可以通过现场补焊调整块、修配安装孔的方式完成适配，不需要重新制作整套支架，大幅降低了现场改装的适配成本。需要注意的是，支架安装完成后要检查皮带的张紧度，张紧力过大会加速轴承、皮带的磨损，张紧力过小则会出现皮带打滑、异响的问题，同时要确认支架与周边的水管、线束之间保留足够的安全间隙，避免发动机运转过程中出现运动干涉，磨损管路或线束引发次生故障。
