卡车燃油喷射LS支架适配动力总成结构

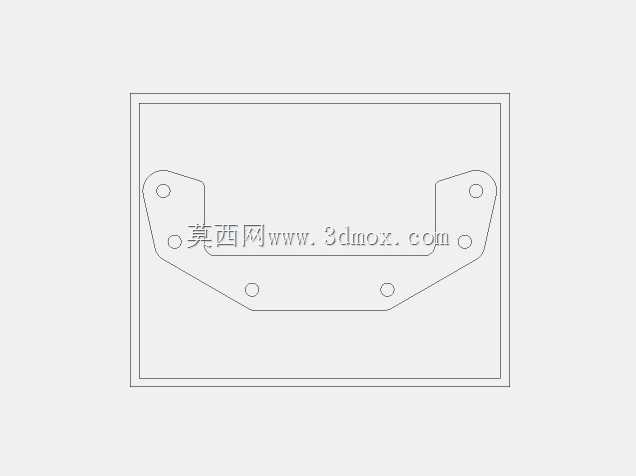

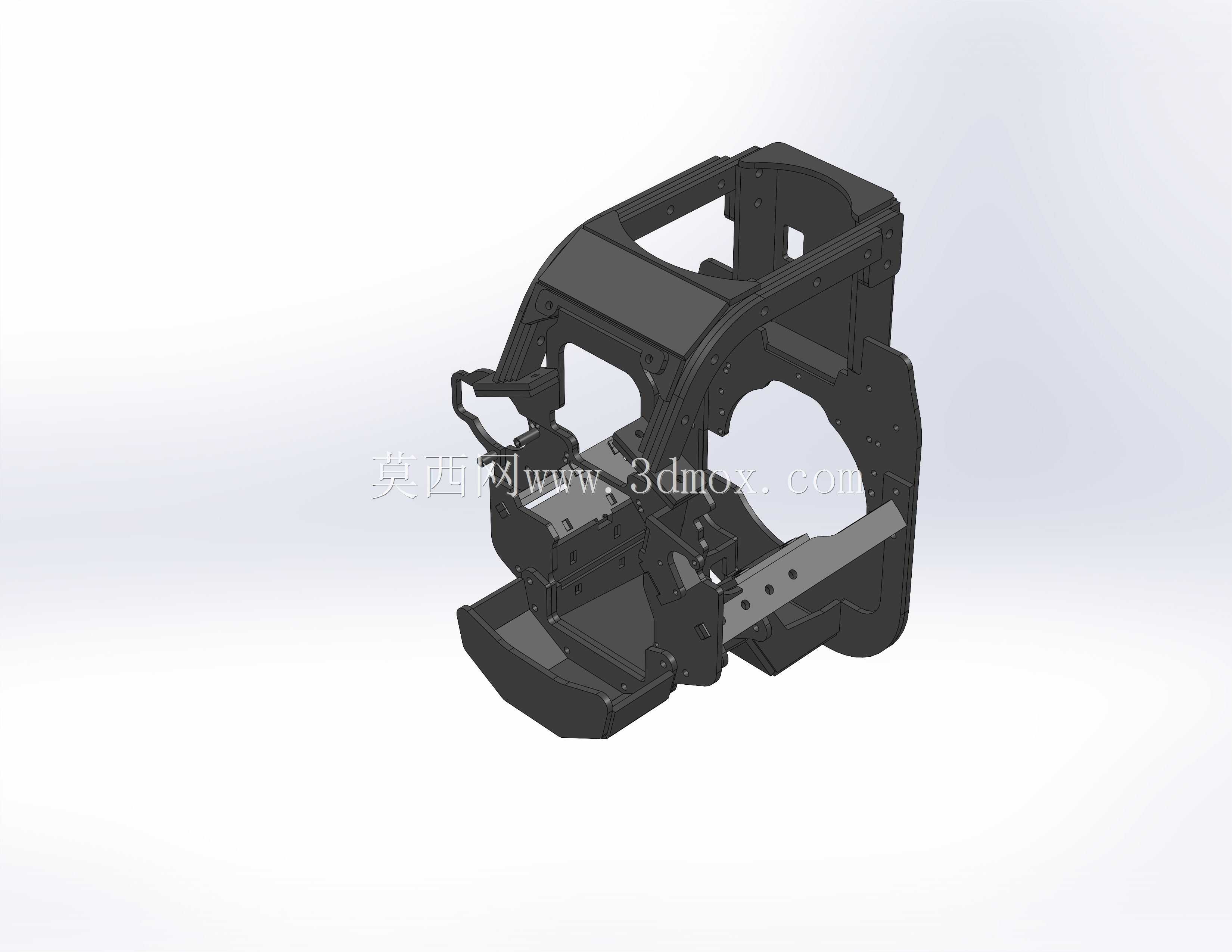

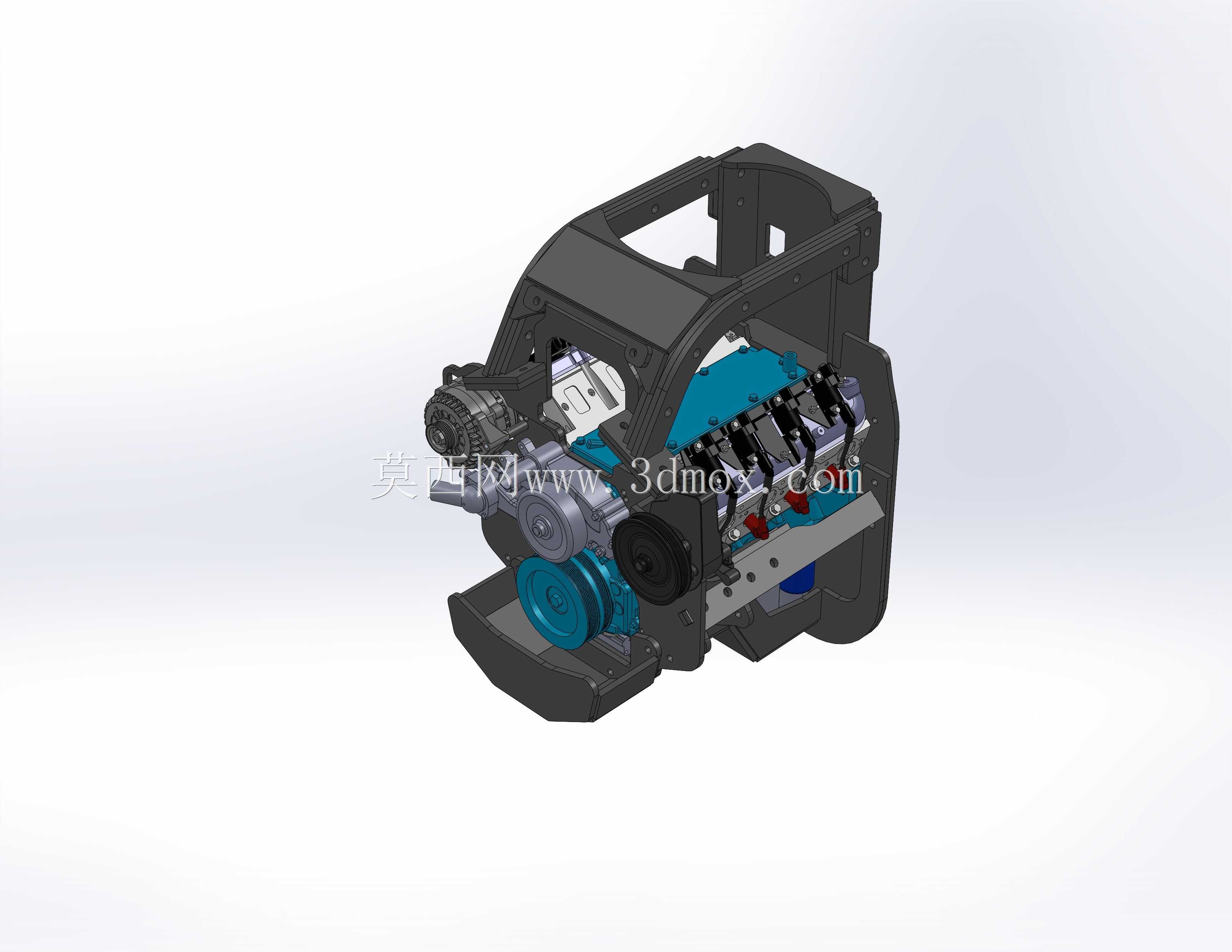

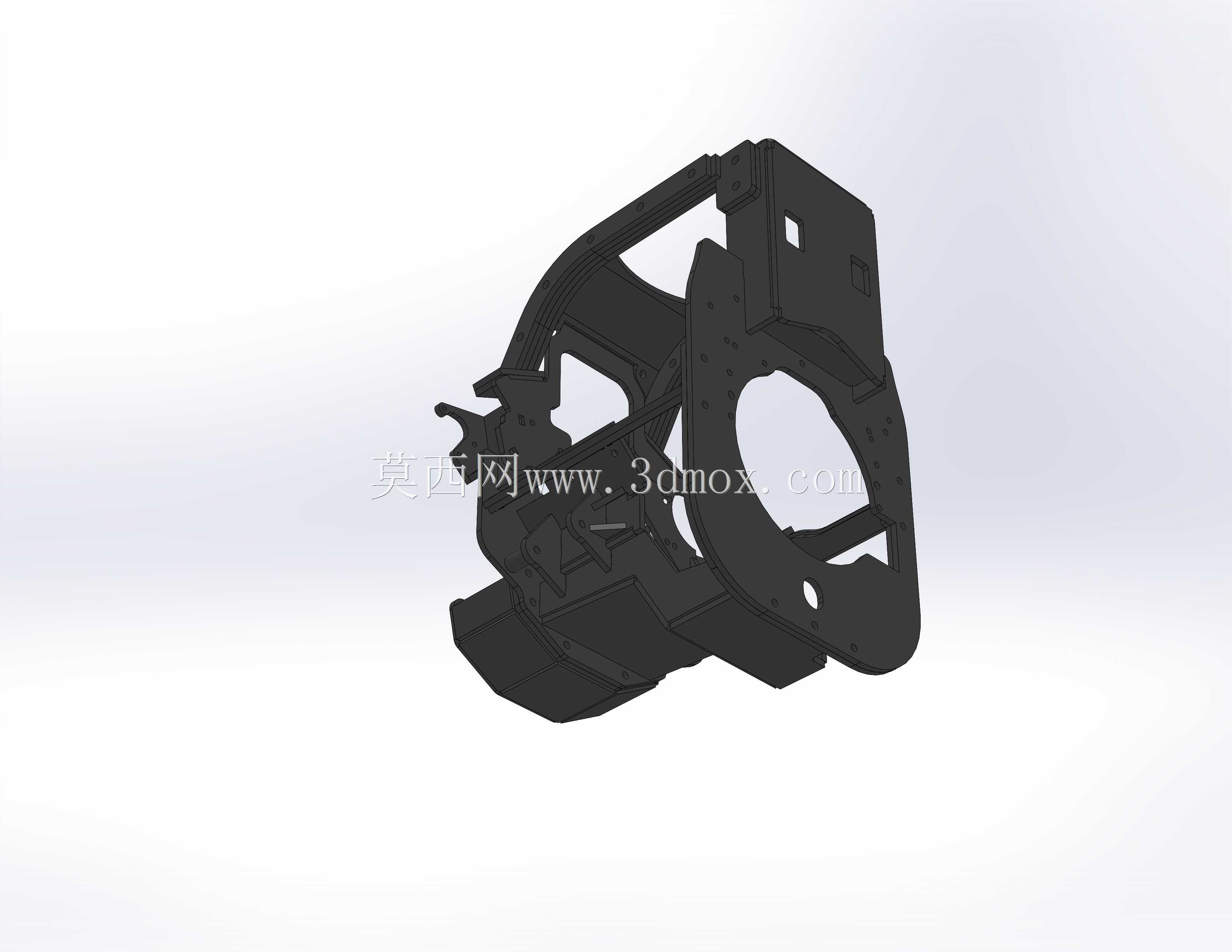

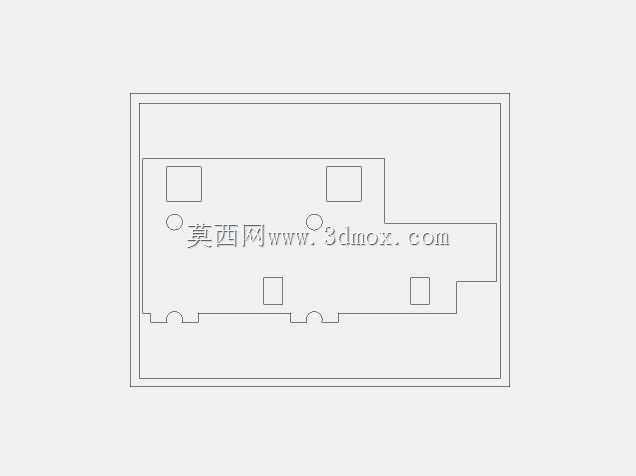

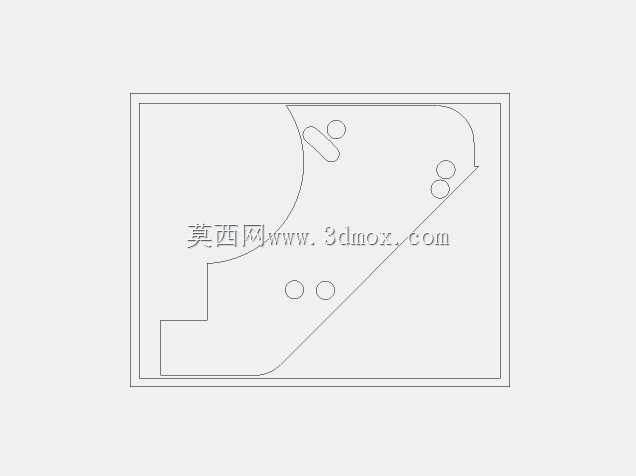

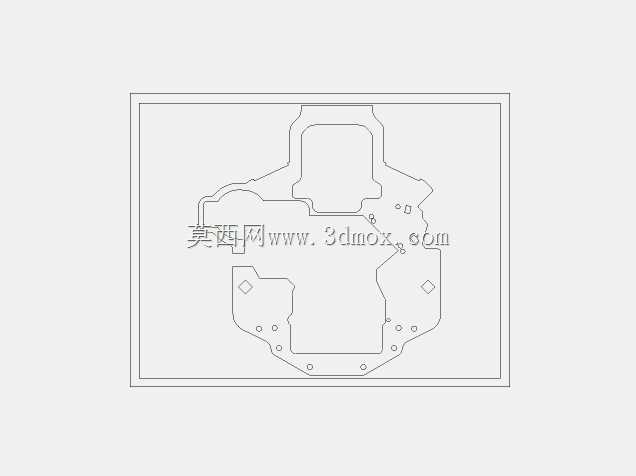

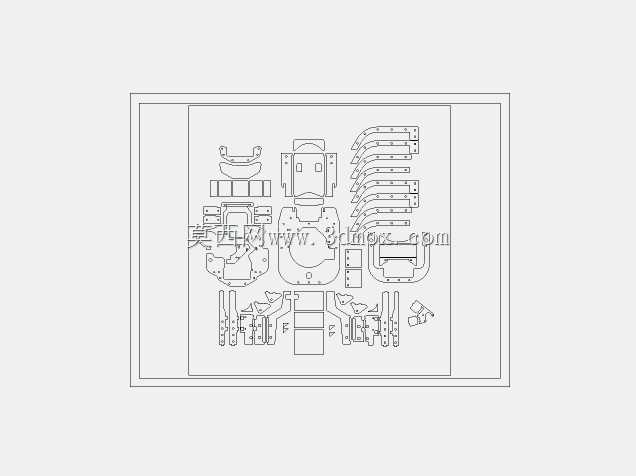

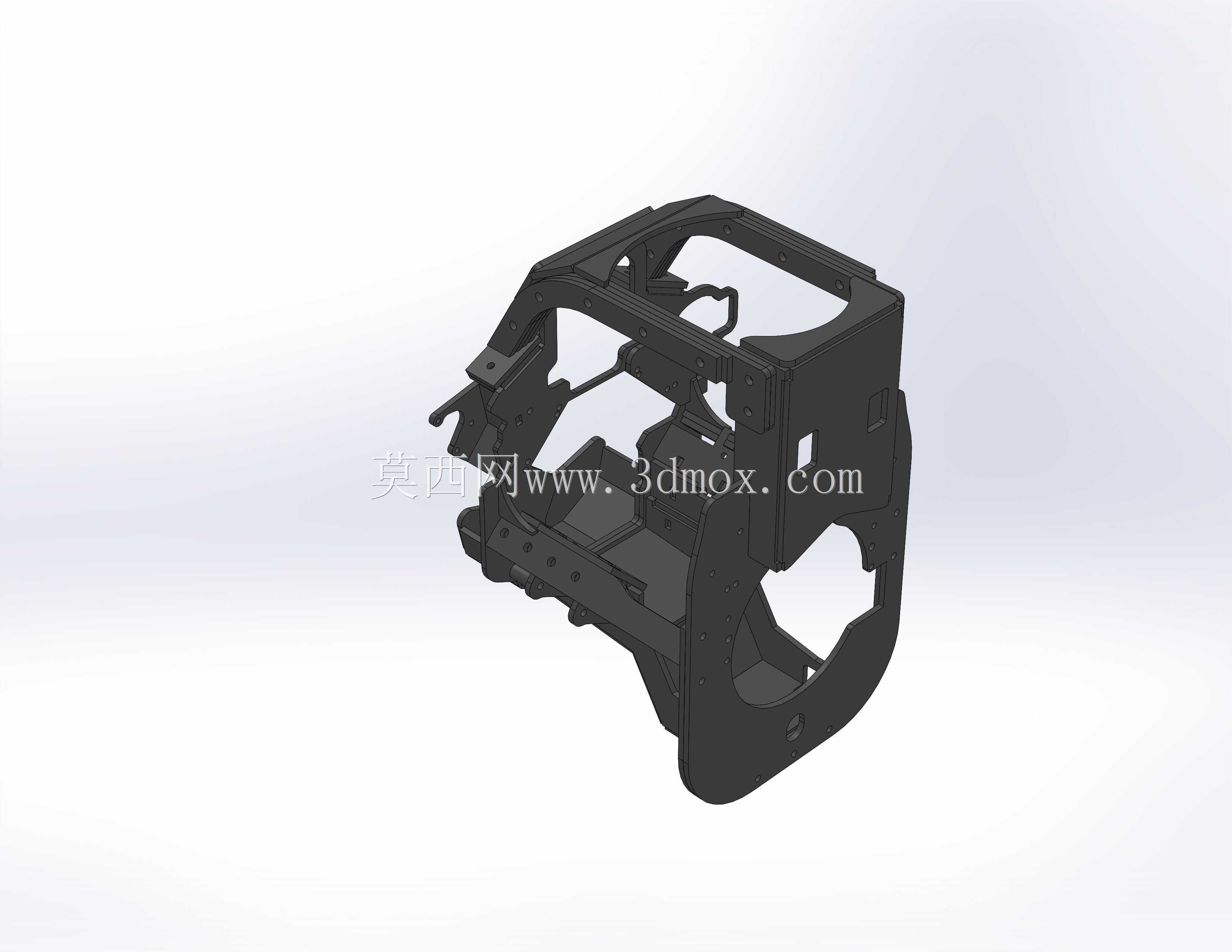

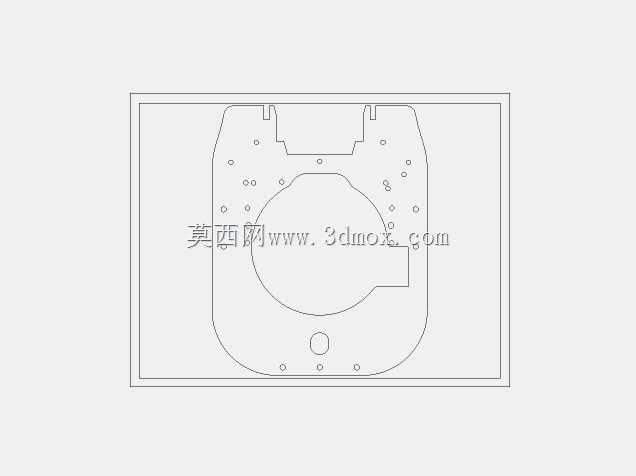

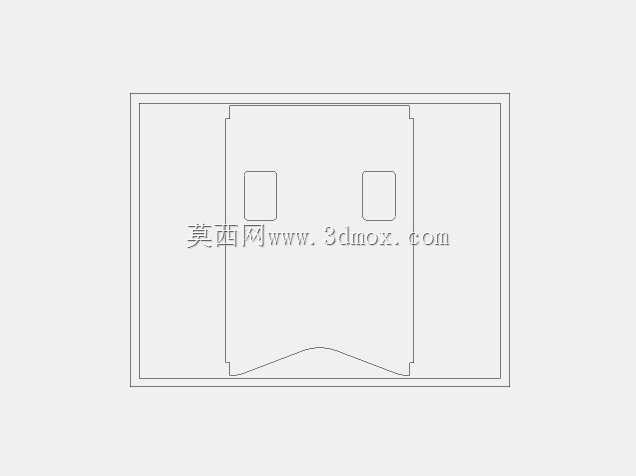

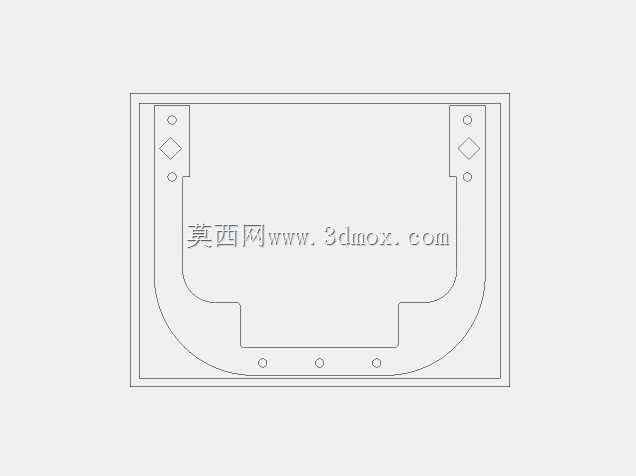

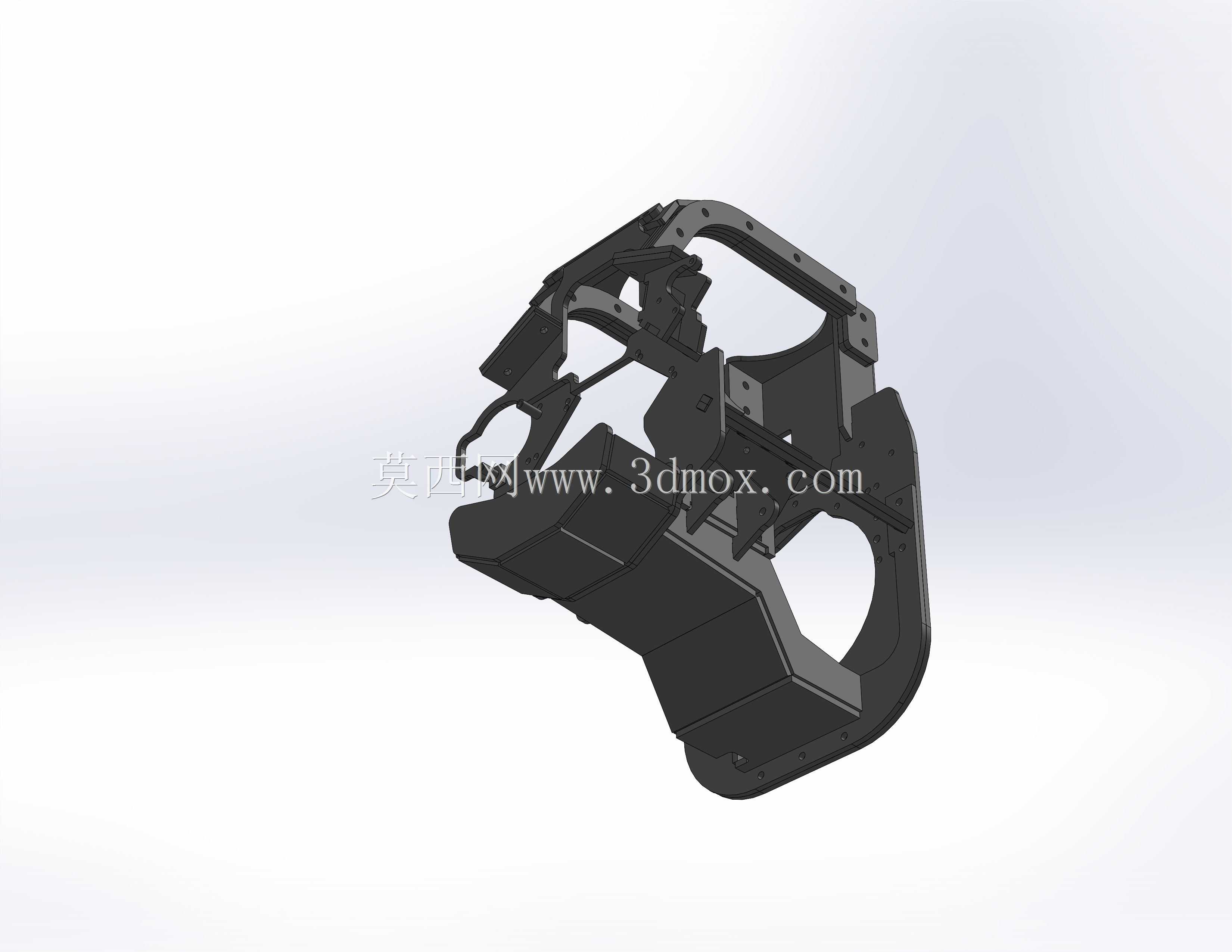

　　这套结构针对工厂卡车的燃油喷射系统改装与维修场景设计，核心解决售后市场配件适配时的安装干涉问题，覆盖工厂LS3进气口、原厂卡车进气口以及多数售后改装进气套件的匹配需求，所有安装位的间隙预留都经过实车装配校验，避免后期运行出现部件磕碰、管路干涉的问题。整体支架采用1/2厚度的板材加工，适配库存配件的通用安装孔位，设计初衷是替换驾驶员侧体积庞大的原厂大铝支架，在保证结构强度的前提下压缩安装空间，给周边管路、线束留出更充裕的布置余量。设计过程中把动力转向泵支架、库存交流发电机安装孔集成在同一焊接主体上，摒弃了原有分体式支架的多螺栓连接结构，减少装配累计误差，因为这类集成焊接结构是保证各附件同轴度、配合精度的唯一可靠方案，

　　分体式支架在长期发动机振动工况下容易出现螺栓松动、带轮偏磨的问题。结构设计阶段需要反复核对发动机前端轮系的包角，匹配Dayco 5060835（公制代码6PK2120）传动皮带的安装长度，保证皮带张紧度处于合理区间，不会出现打滑或者过度张紧导致轴承过早损坏的问题。从安装边界来看，支架整体轮廓完全避让进气歧管的下部空间，和发动机缸盖的连接孔位完全对齐原厂螺纹孔，不需要额外在缸体上打孔攻丝，降低改装施工的难度，也避免破坏缸体原有结构强度。支架上的发电机安装位预留了长条形调节滑槽，可满足皮带张紧行程的调节需求，不需要额外加装独立张紧轮，简化前端轮系的结构。动力转向泵的安装面做了凸台定位设计，保证泵轴和曲轴带轮的平行度误差控制在0.

　　1mm以内，避免转向泵运转时出现轴封漏油、异响的问题。实际装车验证时，需要注意支架焊接完成后要做去应力处理，避免长期在发动机振动、高低温交变工况下出现焊接部位开裂的问题，所有安装孔位的位置度公差控制在±0.2mm，保证各附件装配后无需额外修配就能正常运转。针对售后维修场景，这套支架的所有板材都采用常见的热轧钢板材质，普通机加工门店就可以完成下料、焊接、钻孔加工，不需要特殊的加工设备，维修替换的成本远低于原厂铸铝支架。设计时也考虑了不同批次发动机的细微尺寸差异，在进气侧的安装面预留了2mm的调整垫片空间，可根据实际装配间隙选配垫片，保证进气接口的密封性能，不会出现漏气导致的空燃比异常问题。轮系布置上，曲轴带轮、发电机带轮、

　　转向泵带轮的槽型完全匹配6PK皮带的规格，皮带的进出带角度都控制在厂家推荐的范围内，避免皮带出现偏磨、过早断裂的问题。支架上部的提手结构集成了发动机吊装孔位，维修时可以直接通过该孔位吊装前端附件总成，不需要额外捆绑其他部件，提升维修操作的便利性。整体结构没有多余的冗余设计，每一处连接位、加强筋都经过受力校核，在满足强度要求的前提下尽可能降低自重，不会给发动机前端增加额外的负载。
