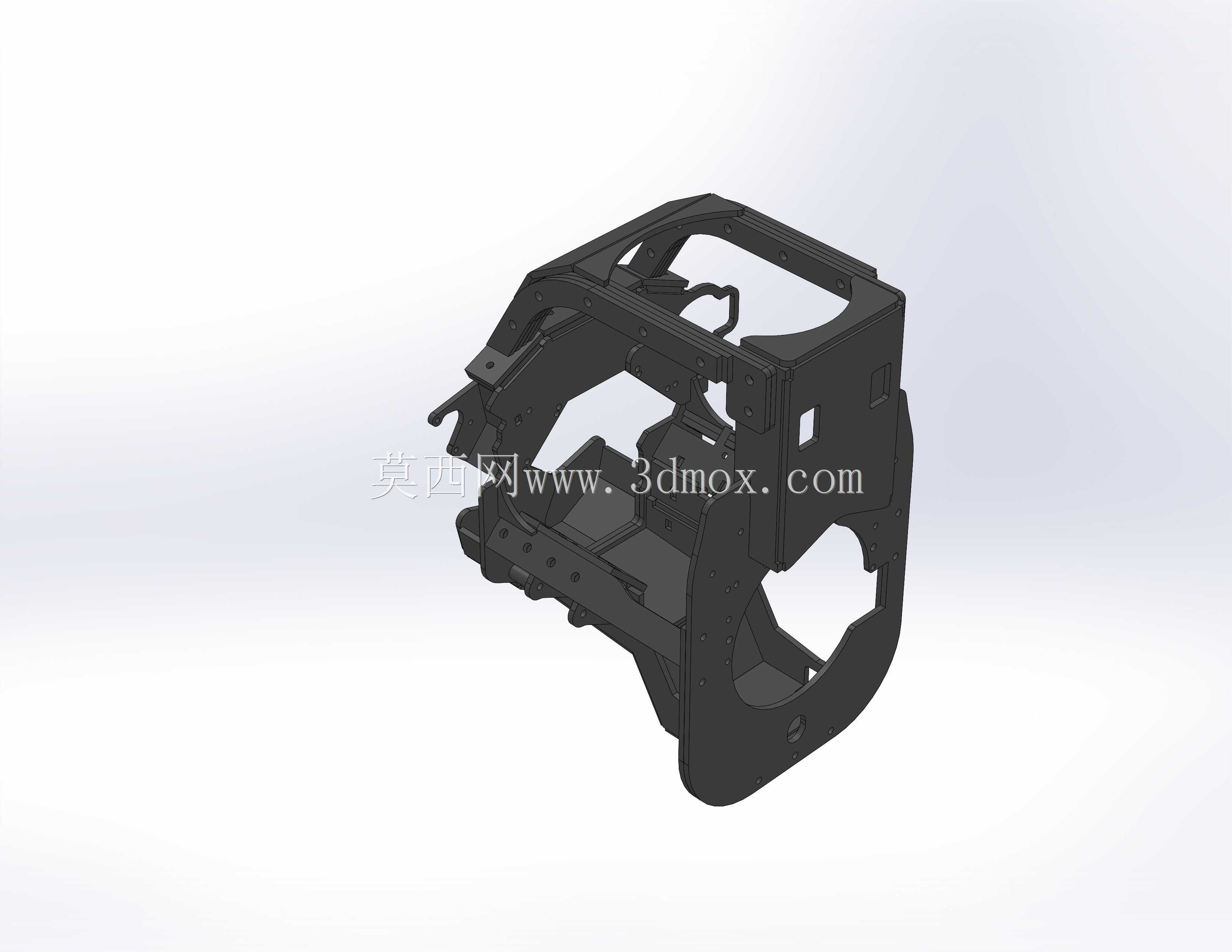

工厂卡车配件carb转换LS支架结构设计

　　在工厂卡车售后改装与配件替换场景中，化油器（carb）转换作业往往受限于驾驶室侧原有大铝支架的空间干涉，不少维修厂与改装从业者会选择利用库存配件完成适配，这套LS支架的设计初衷正是解决这类库存配件适配的安装痛点，规避原有大支架的空间占用问题，实现紧凑化的部件集成安装。从实际装车用途来看，该支架需要同时承载动力转向泵、库存交流发电机两个核心附件的安装定位，还要匹配Dayco 5060835（公制代码6PK2120）皮带的传动路径，保证附件轮系与发动机曲轴轮的共面度，避免皮带偏磨、异响甚至过早断裂的问题。设计过程中首先要梳理安装边界：驾驶室侧的预留安装空间横向、纵向、垂向的净空尺寸都需要逐一核对，既要避开驾驶室钣金的凸起结构，

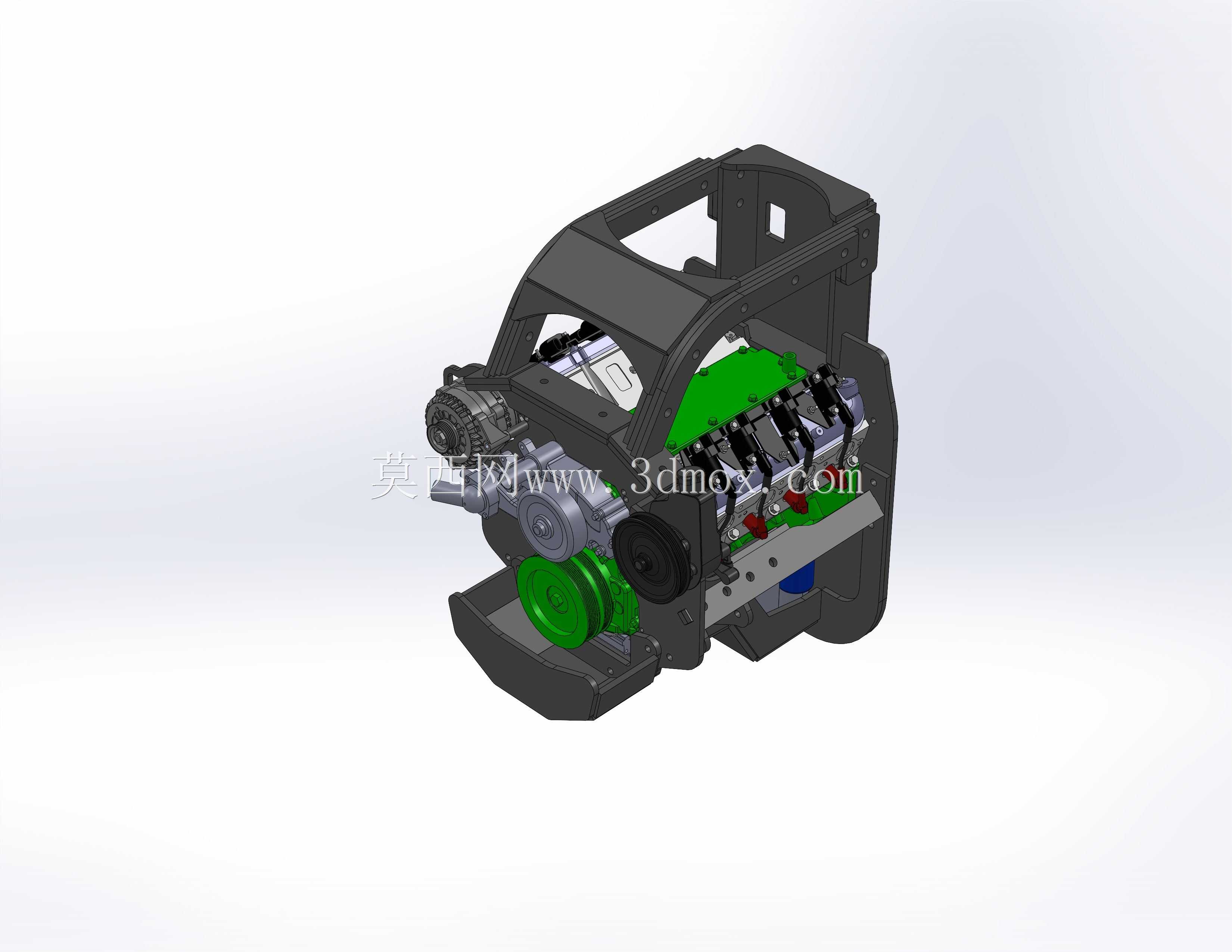

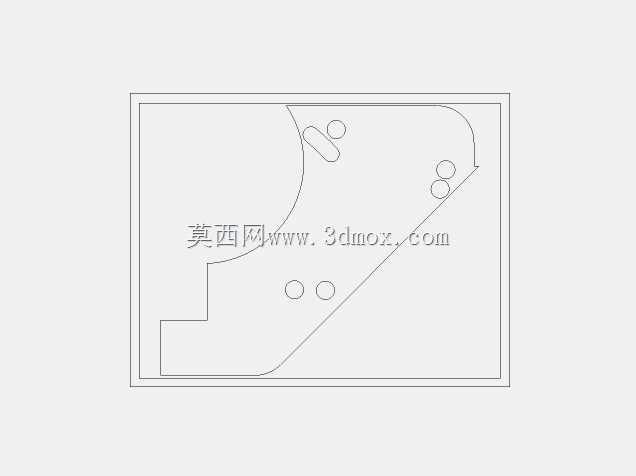

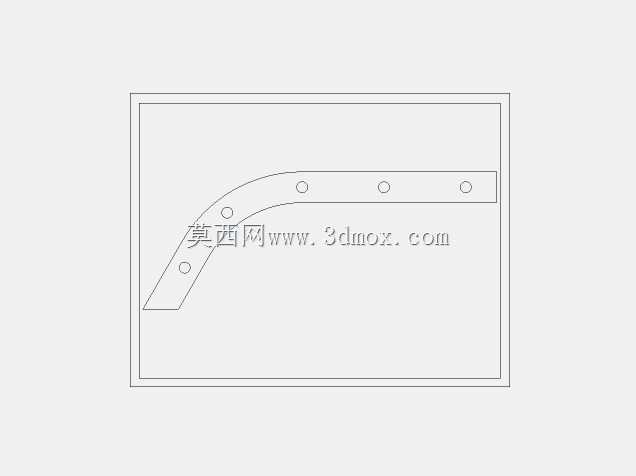

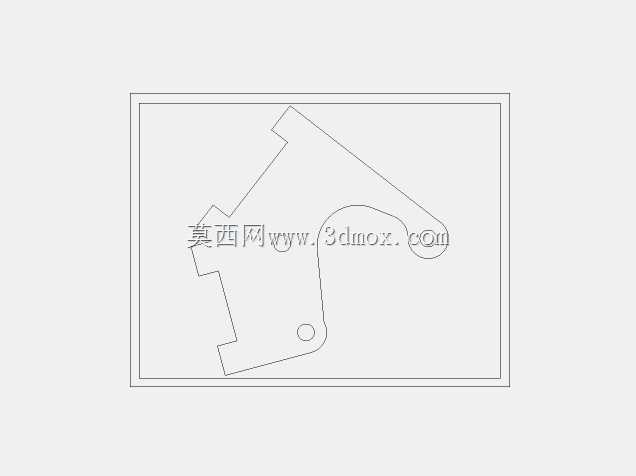

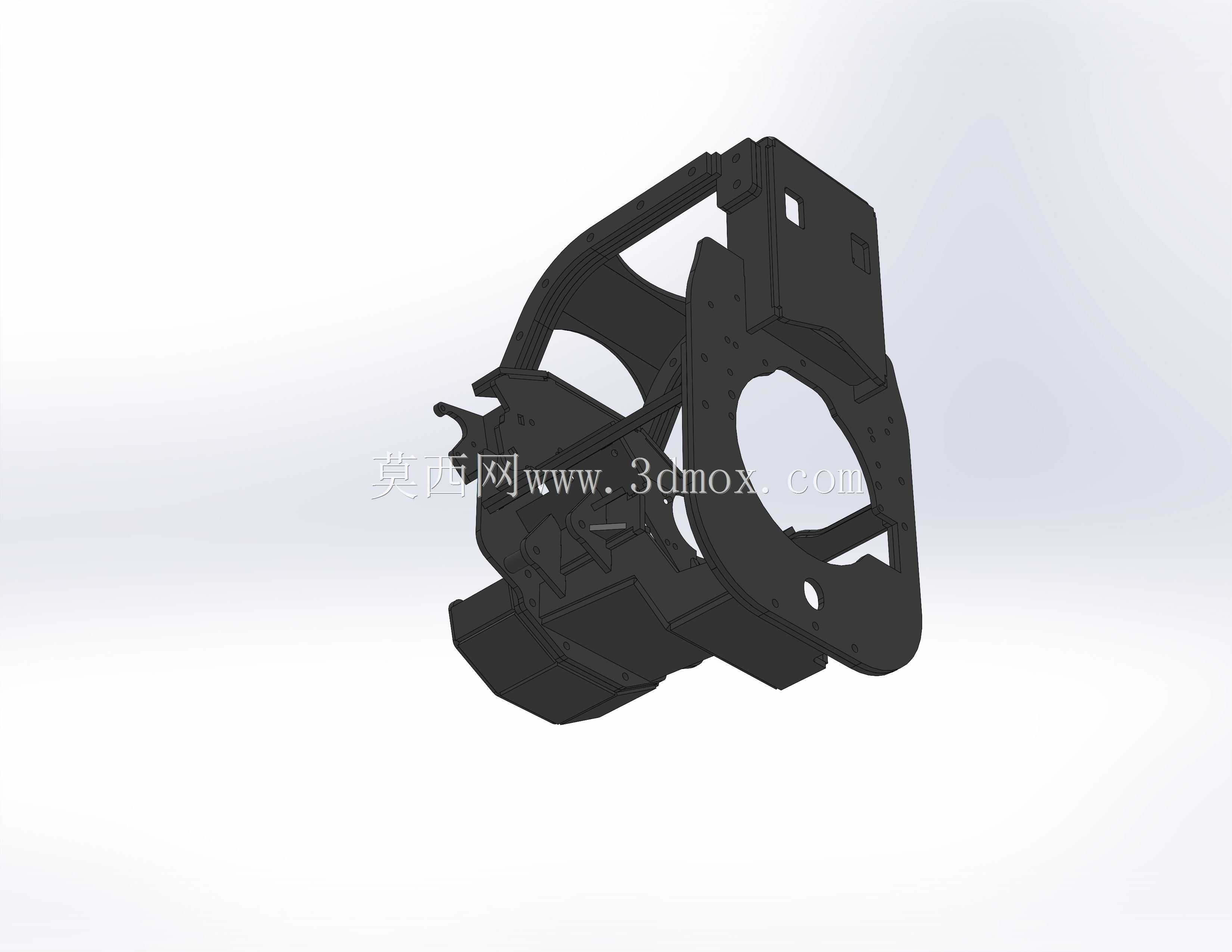

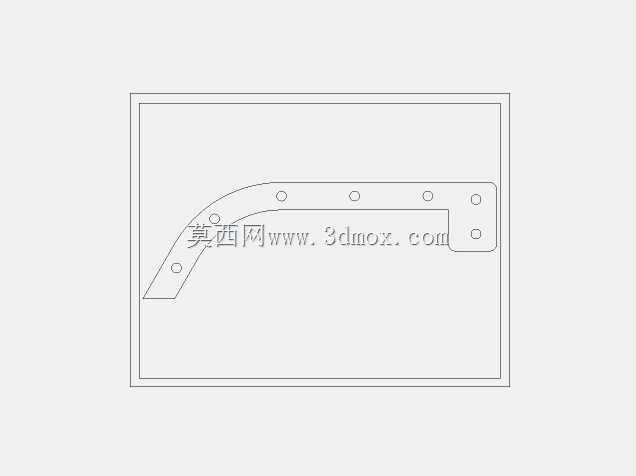

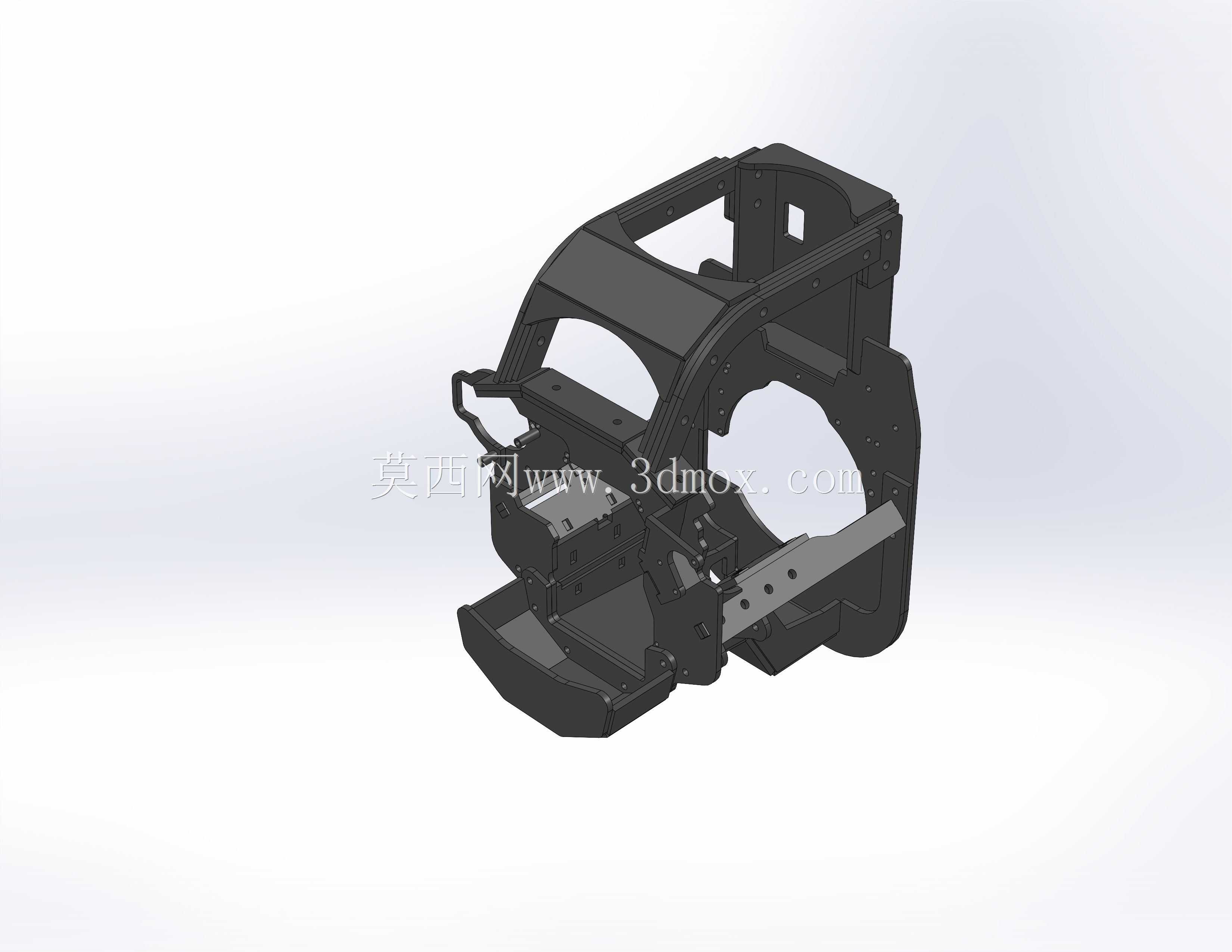

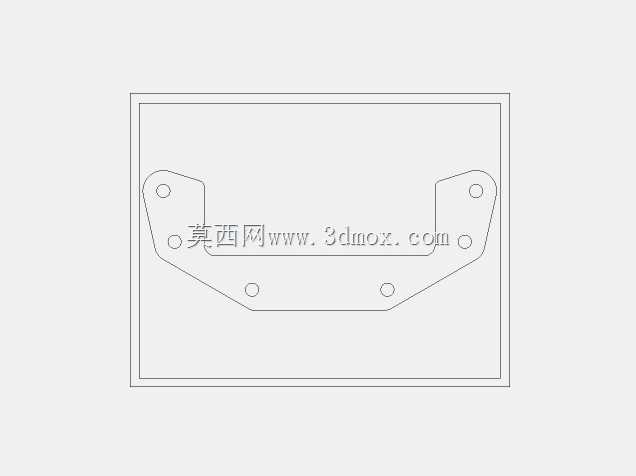

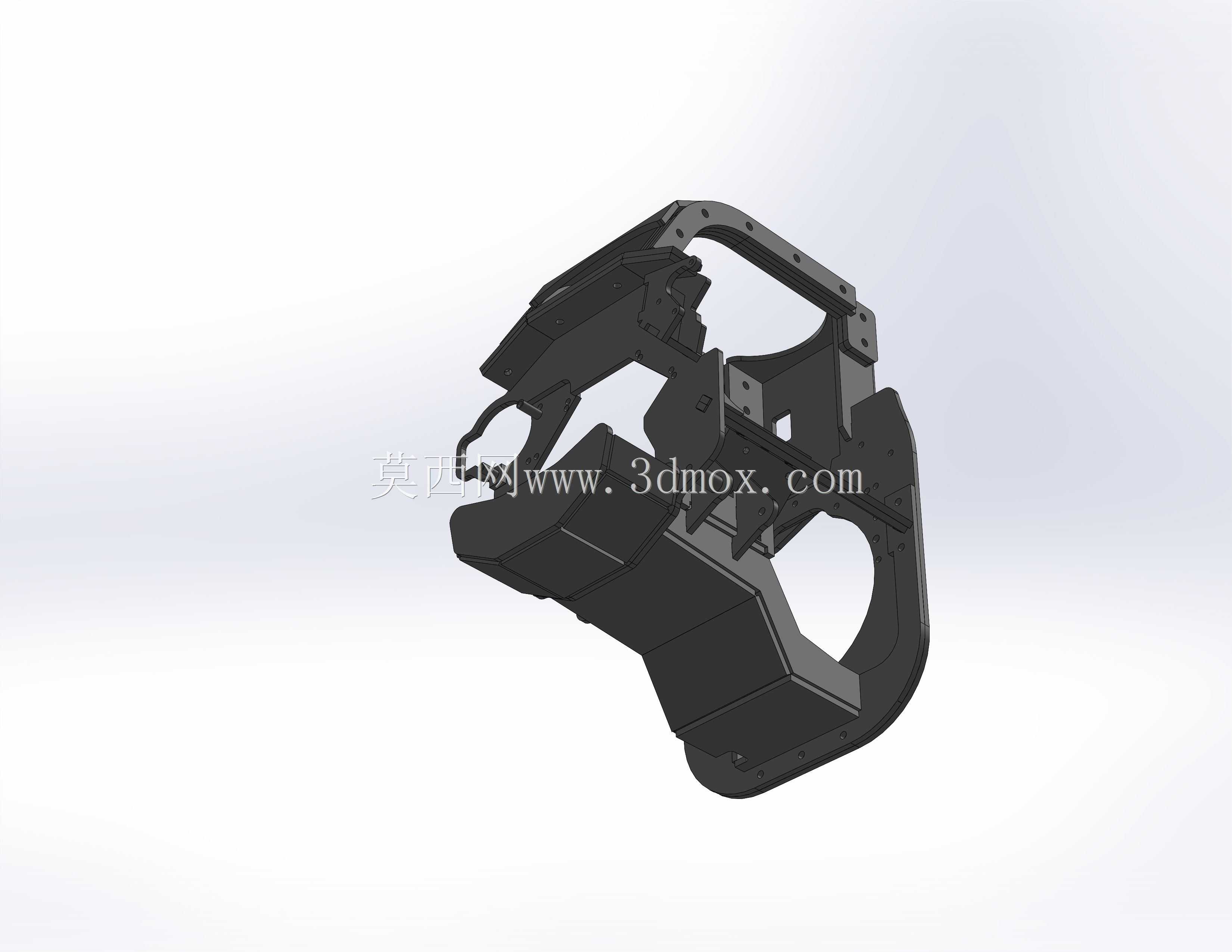

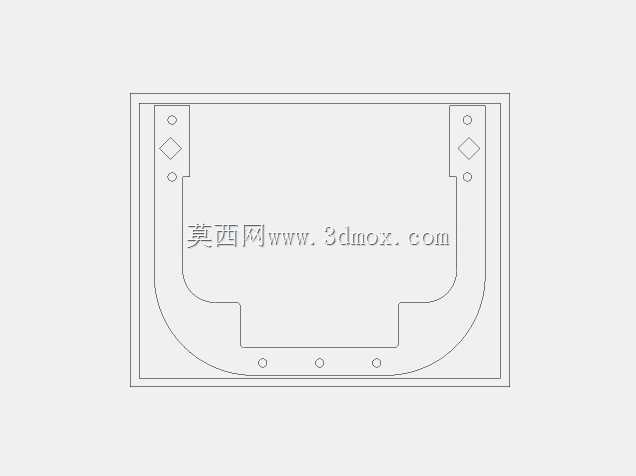

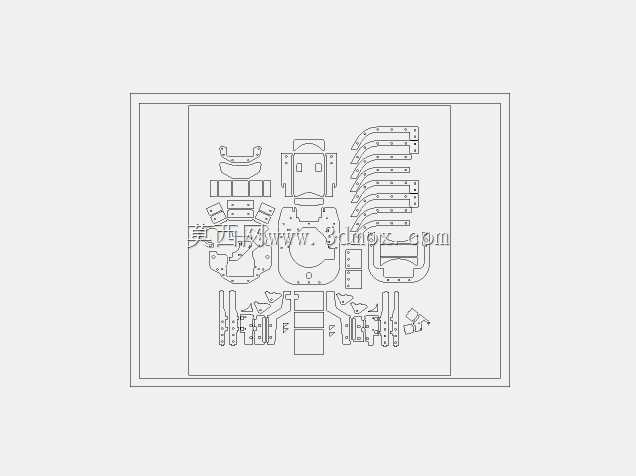

　　也要预留出后期维护时拆装皮带、调整发电机张紧度的操作空间，不能出现支架装车后工具无法伸入操作的问题。考虑到库存配件的安装孔位存在批次性公差，单纯依靠螺栓连接无法保证长期使用后的定位精度，尤其是动力转向泵工作时会产生持续的径向振动，发电机运行时也存在小幅的动平衡波动，最终选择焊接一体式结构作为支架的主体成型方式，将各个附件的安装座与主支撑框架焊接为一个整体，消除拼接螺栓的连接间隙，提升整体结构的抗振性能。支架主体采用1/2英寸厚度的材料制作，主支撑框架采用弯折成型的板式结构，在保证结构刚度的前提下尽可能削减非受力区域的材料重量，避免额外增加发动机前端的悬置负载。动力转向泵的安装座位置经过反复校核，

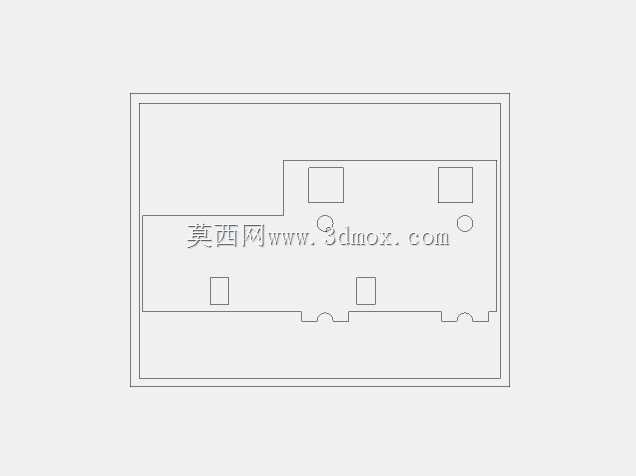

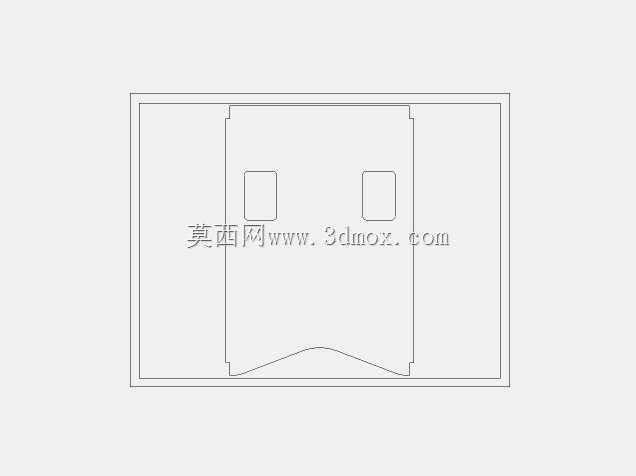

　　既要保证转向泵的进回油管路接口不与支架本体、周边管线发生干涉，也要让转向泵的带轮槽与曲轴带轮对应槽位处于同一平面，误差控制在0.5mm以内，防止皮带运行时出现脱槽风险。发电机安装座的位置设计充分考虑了库存交流发电机的安装孔距差异，预留了小幅的位置调整余量，方便张紧皮带时调整发电机的固定位置，同时在安装座的焊接位置增加了三角加强筋，应对发电机张紧后产生的持续拉力，避免长期使用后安装座出现变形移位。轮系的包角计算是设计中的核心环节，6PK2120皮带的总长度固定，需要匹配曲轴带轮、动力转向泵带轮、发电机带轮的中心距，保证每个带轮的皮带包角满足传动要求，尤其是发电机带轮的包角不能低于120度，否则容易出现皮带打滑、发电功率不足的问题。

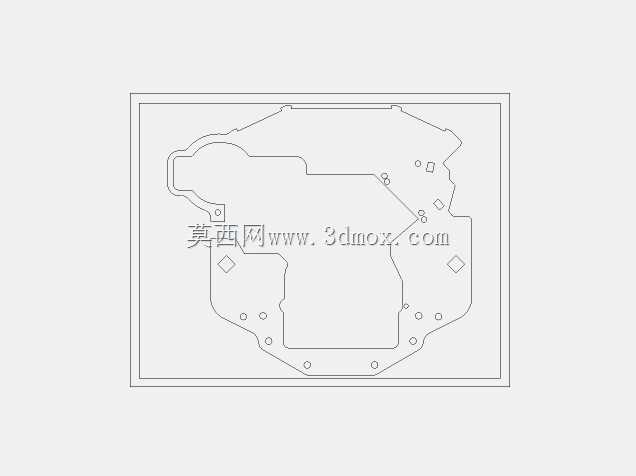

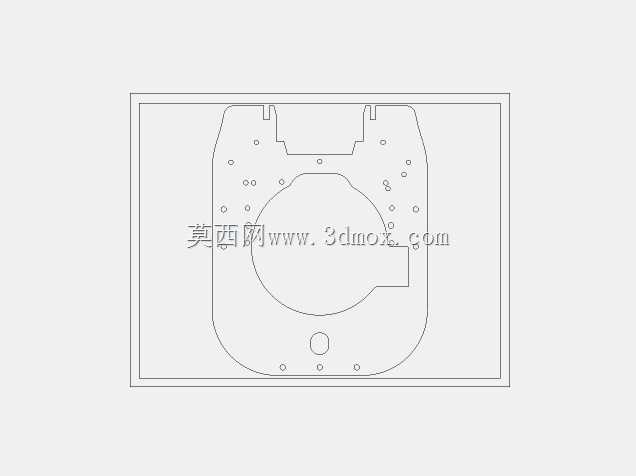

　　设计过程中也考虑到不同改装场景的适配需求，支架的主安装面孔位与发动机本体的原有安装点完全对齐，不需要对发动机缸体进行额外的打孔攻丝作业，降低改装的加工难度，普通维修厂依靠常规焊接、钻孔工具就能完成适配调整。实际装车验证阶段，需要重点检查支架与发动机周边管线、驾驶室钣金的最小间隙，车辆运行过程中发动机存在小幅的悬置位移，静态下的间隙预留不能小于10mm，防止动态运行中出现部件摩擦干涉。针对焊接结构的应力集中问题，所有焊接位置都做了圆弧过渡处理，避免直角焊缝带来的应力开裂风险，支架表面可以根据使用场景做喷塑或者镀锌处理，提升底盘环境下的防锈耐腐蚀能力。这套支架的设计没有追求过度的轻量化，而是把安装可靠性、配件适配性放在首位，毕竟卡车配件的使用场景多为重载、复杂路况，结构强度冗余是保证长期稳定运行的基础，对于手头有库存动力转向泵、交流发电机配件的改装从业者来说，只需要根据实际配件的细微尺寸差异对支架安装座做小幅修改，就能快速完成化油器转换的附件安装作业，不需要从零开始设计支架结构，大幅缩短改装的设计与加工周期。
