LS燃油喷射支架配套动力单元结构

　　在车用动力改装、小型工业动力机组配套的场景中，进气端与周边附件的安装匹配一直是结构设计里容易被忽略却直接影响运行稳定性的环节。这套结构针对LS系列机型的进气适配需求做了针对性的结构整合，前部预留的燃油喷射支架安装位没有附带多余附件，就是为了给现场适配留出足够的调整空间——不管是工厂量产的LS3进气口、轻卡配套的原厂进气接口，还是售后市场五花八门的改装进气组件，安装时都能和周边结构留出足够的间隙，不会出现管路干涉、装配空间不足的问题。整个支架的主体材料选用1/2英寸规格的常用型材，这也是考虑到售后维修、现场改装时的材料易得性，毕竟如果选用特殊规格的材料，后期用户自行调整、补做配件时会遇到采购难题。这里要特别说明的是，

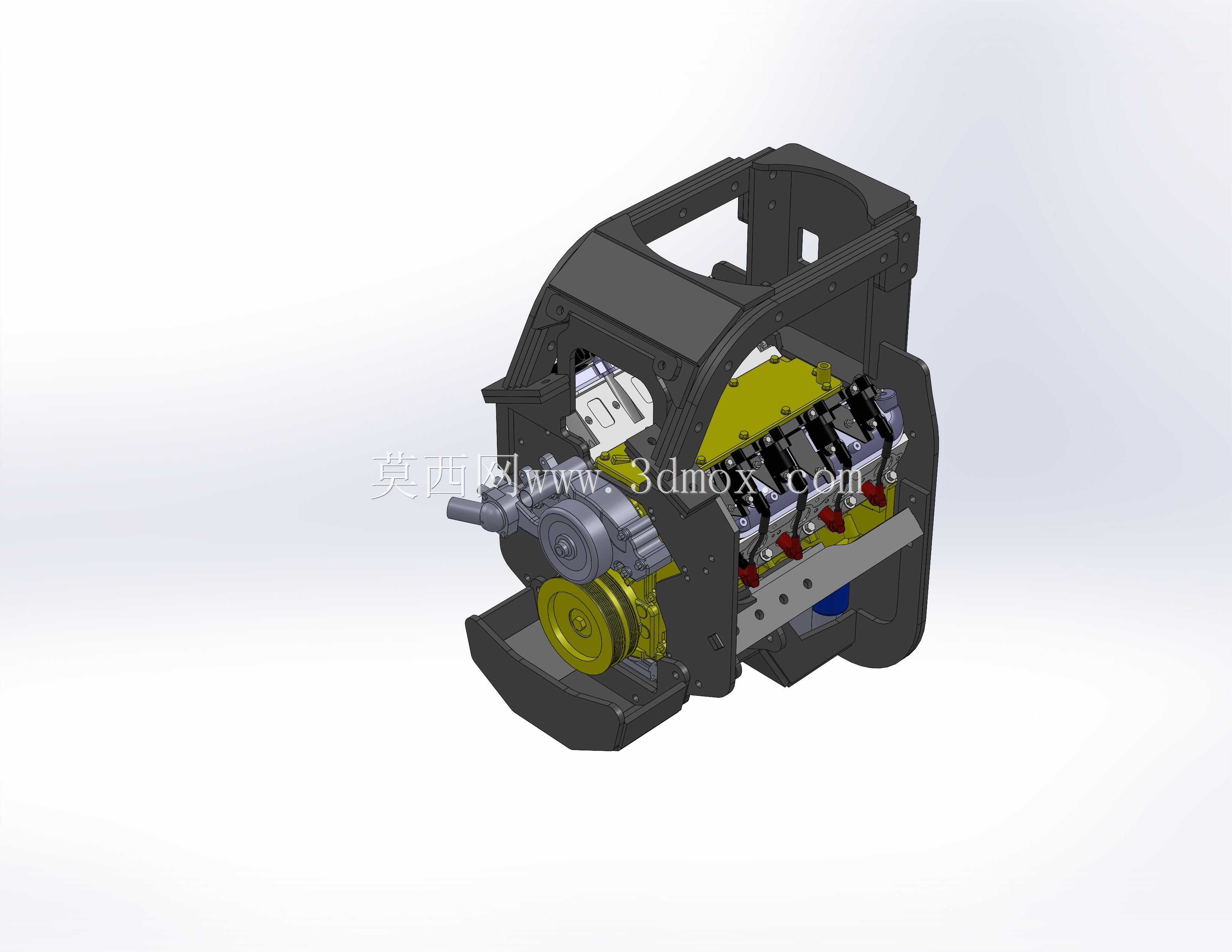

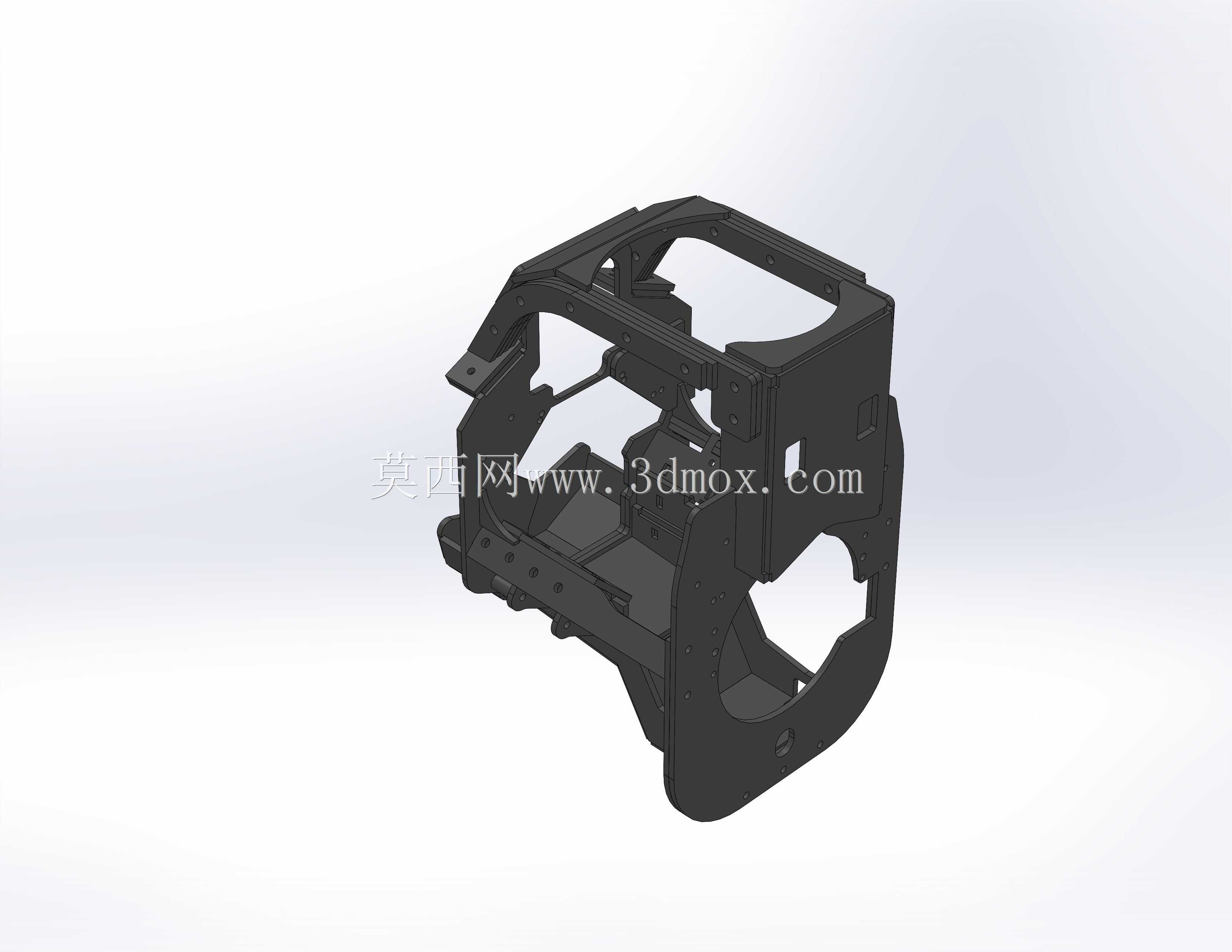

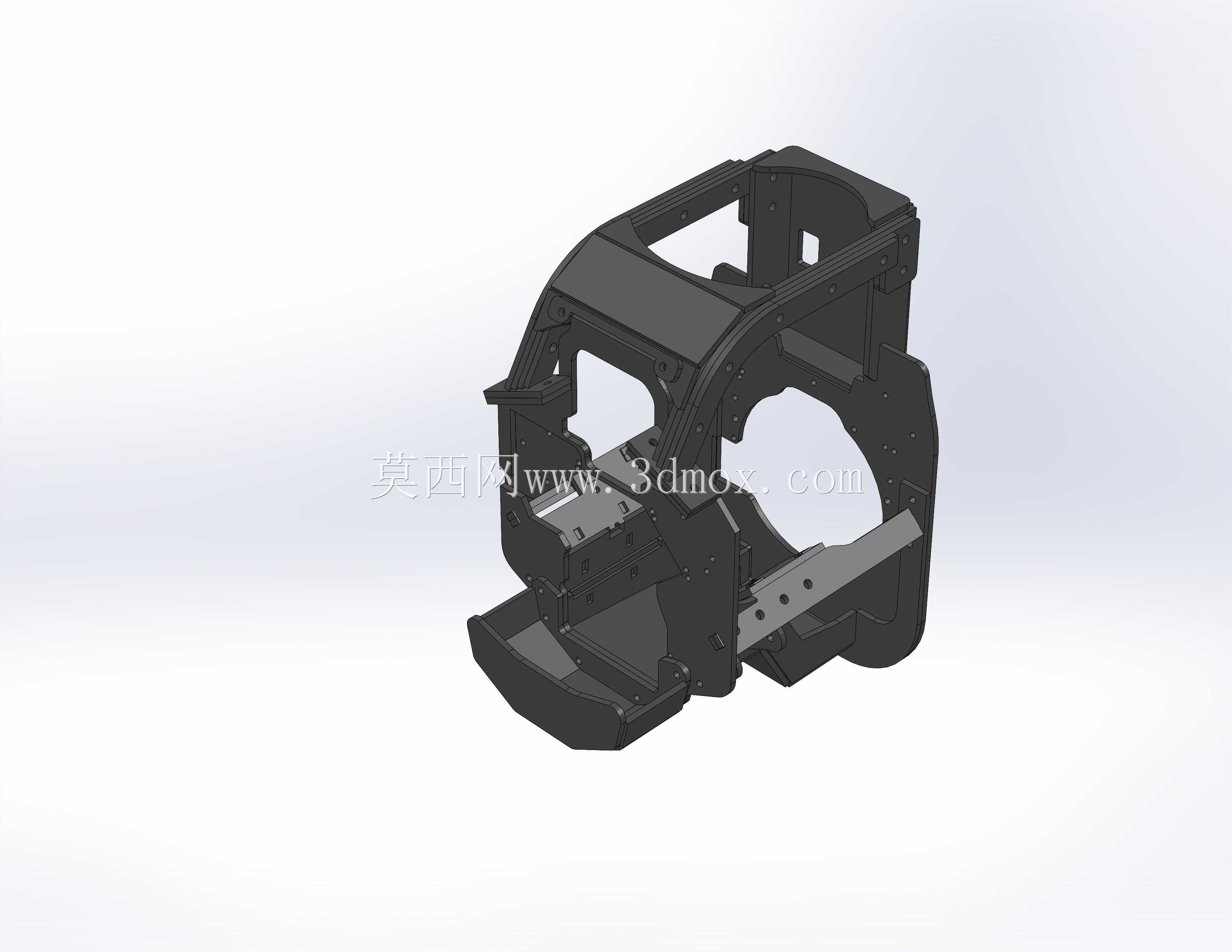

　　这类适配结构如果要保证长期使用的密封性与结构强度，唯一可靠的装配方式是将对接部位焊接为整体，螺栓拼接的方式在发动机长期运行的振动环境下很容易出现松动、移位，甚至导致进气泄漏、支架断裂的故障。从结构布局来看，整个动力单元的外围防护框架做了全包式的结构设计，框架的镂空位置刚好对应内部组件的检修点位，日常检查喷油嘴线路、调整皮带张紧度的时候不需要完全拆解外框，能减少日常维护的工作量。内部的动力核心组件排布做了重心优化，较重的飞轮、齿轮传动结构布置在框架下部，燃油喷射相关的阀组、管路布置在中上部，这样整个单元在移动、吊装的时候重心更稳，不会出现头重脚轻的倾覆风险。安装边界方面，外围框架的底部预留了通用的安装孔位，

　　孔距适配市面上常见的小型机组安装底座，不管是装在移动发电机组的机架上，还是改装到越野车辆的发动机舱内，都不需要对底座做大规模的重新打孔。设计过程中也考虑到了动力转向泵这类售后附件的加装需求，在支架侧面预留了对应的安装平面与固定孔位，用户如果需要加装液压助力泵、额外的发电附件，不需要在原有支架上重新打孔焊接，直接利用预留位就能完成固定。当然这类适配结构很难做到对所有场景的100%完美匹配，毕竟不同用户的进气改装方案、附件配置差异很大，实际装配时如果遇到局部干涉的情况，可以根据实际的安装空间对支架的局部连接段做微调，这也是前期设计时特意选用通用型材、留足调整余量的原因——如果把结构做的过于紧凑、没有预留修改空间，

　　用户现场适配时反而需要切割大量原有结构，反而增加了装配难度。从细节结构来看，前端的带轮传动结构做了下沉式布置，皮带的张紧调节位刚好在框架前部的开口处，调整张紧度的时候伸手就能操作，不需要拆解周边的护板；喷油嘴的排布采用等间距设计，每个喷油嘴对应的进油管路长度一致，能保证各缸的供油均匀性，减少各缸动力输出偏差的问题。框架的边角位置都做了圆弧过渡处理，没有尖锐的突出棱角，一方面是避免装配、搬运过程中划伤操作人员，另一方面也能减少应力集中，避免框架在长期振动下出现边角开裂的问题。
