雪佛兰V8发动机配套安装托架结构设计

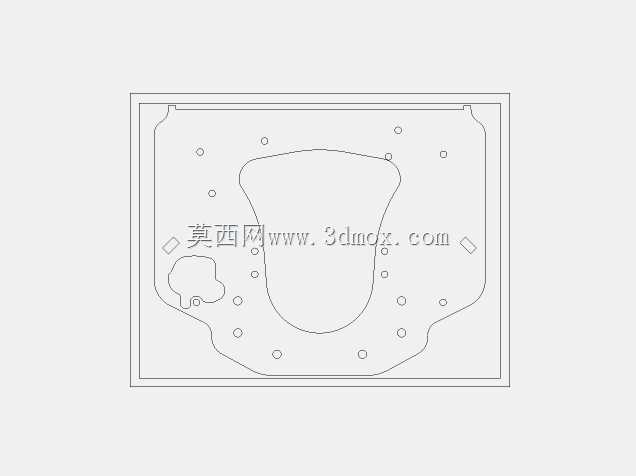

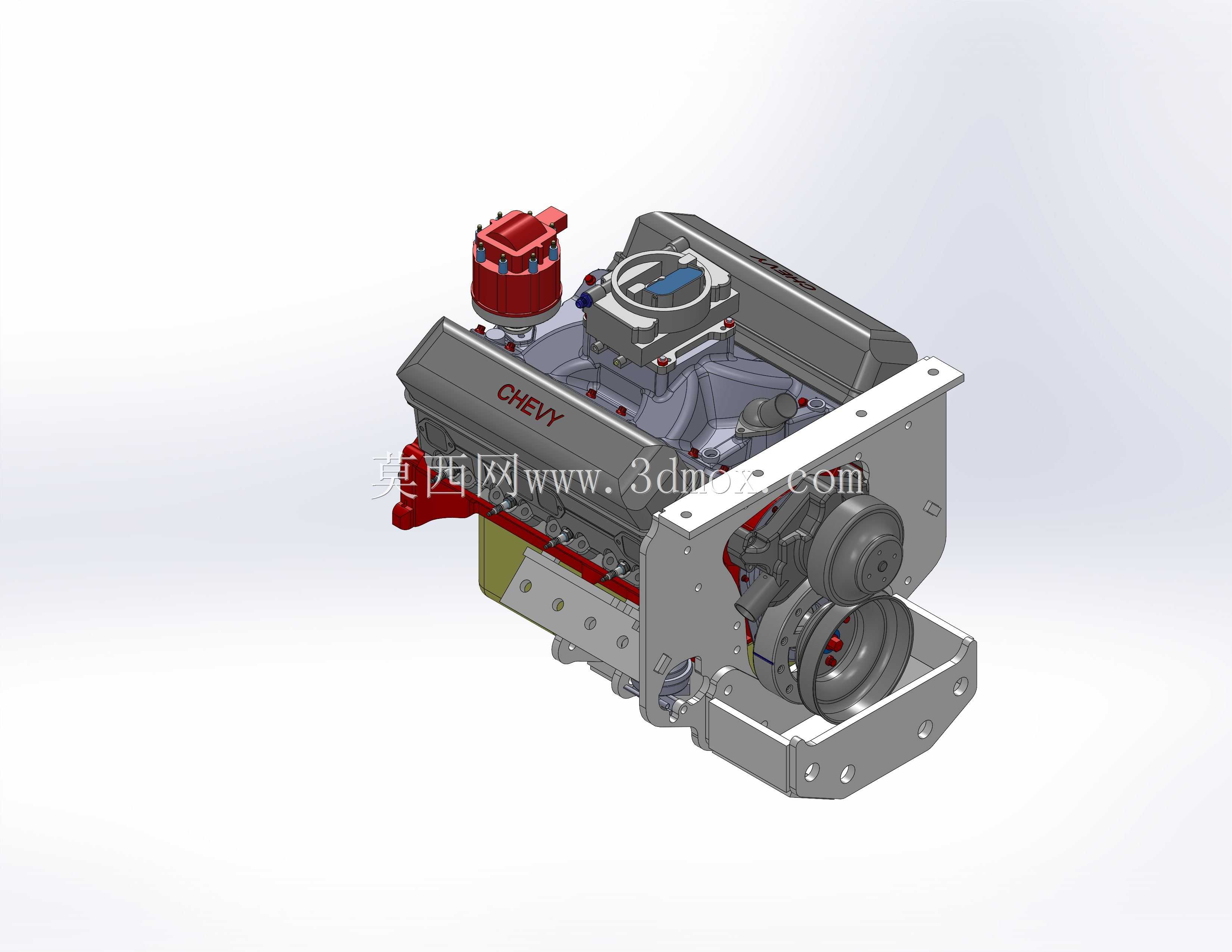

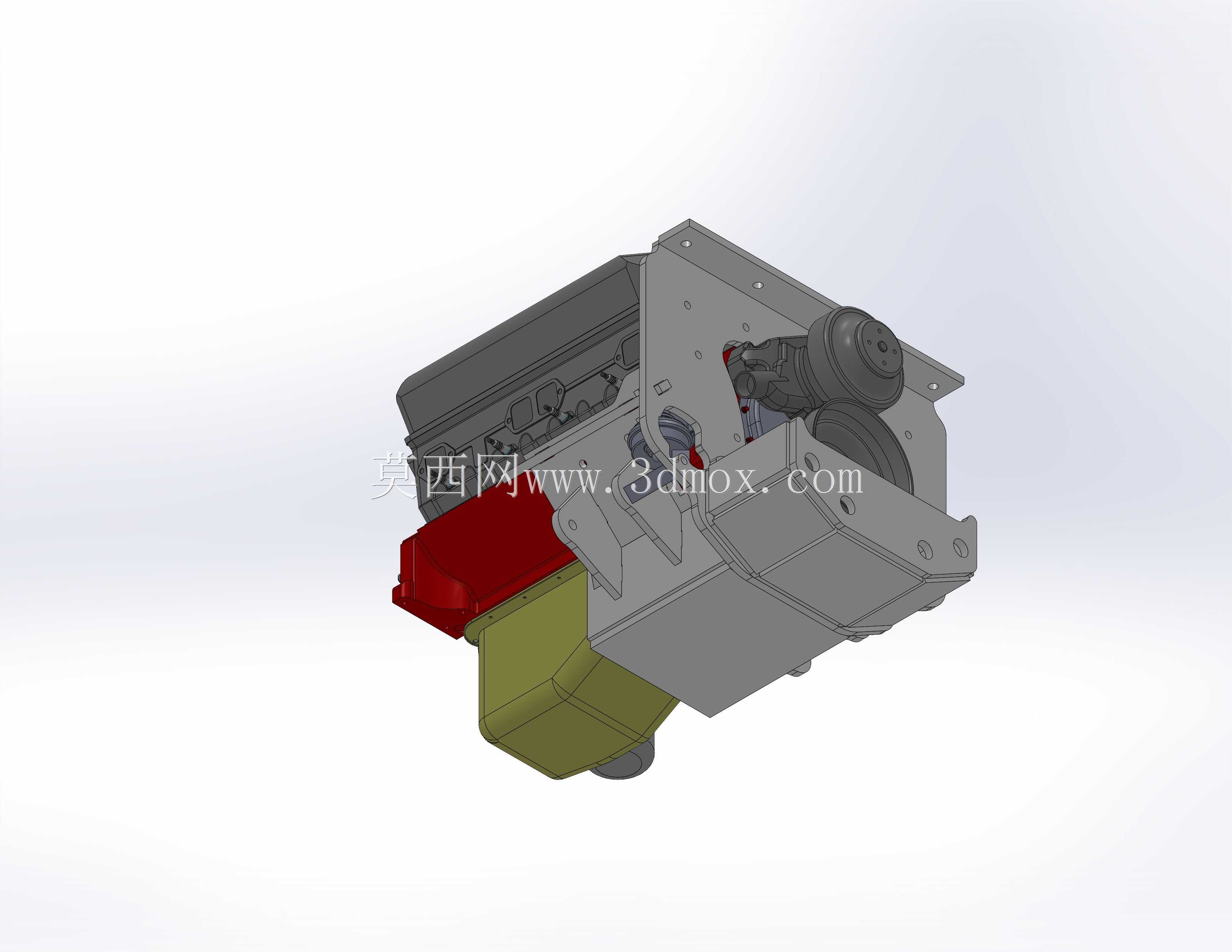

　　在小排量V8引擎的改装与换装作业中，安装托架的适配性直接决定了动力单元能否顺利嵌入机舱，同时规避周边附件的干涉问题。这套适配雪佛兰小型V8发动机的安装托架，核心设计出发点就是解决换装机械燃油泵后的空间冲突问题——原厂托架的下部轮廓未预留机械燃油泵的安装与运动间隙，换装后极易出现泵体与托架硬接触、运行中磨损油管甚至干涉泵体摇臂动作的故障，因此在结构设计阶段就针对性对托架下部轮廓做了下沉裁切处理，留出足够的燃油泵安装、检修与运行间隙，避免后期装车后出现拆装困难、运动干涉的问题。

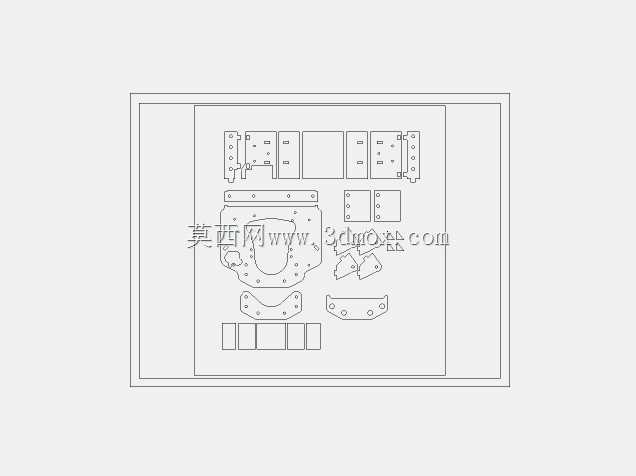

　　托架整体采用1/2英寸厚度的金属板材加工，材料厚度的选择经过了多轮受力校核：V8发动机运行时的怠速振动、急加速扭矩冲击都会通过安装点传递到托架上，过薄的板材会在长期交变载荷下出现焊缝开裂、安装位变形的问题，1/2英寸的板厚既能够保证足够的结构刚性，承受发动机整机重量与运行冲击，也不会因为过度冗余增加不必要的重量，符合动力改装中兼顾强度与轻量化的需求。托架与发动机本体的连接位完全匹配雪佛兰小型V8缸体侧面的原厂安装孔位，不需要对缸体做额外的钻孔、攻丝加工，所有安装孔的位置度公差控制在0.1mm以内，保证装车时能够顺利对位，避免出现孔位错位导致的强制装配应力，长期使用中不会因为装配应力导致焊缝疲劳失效。

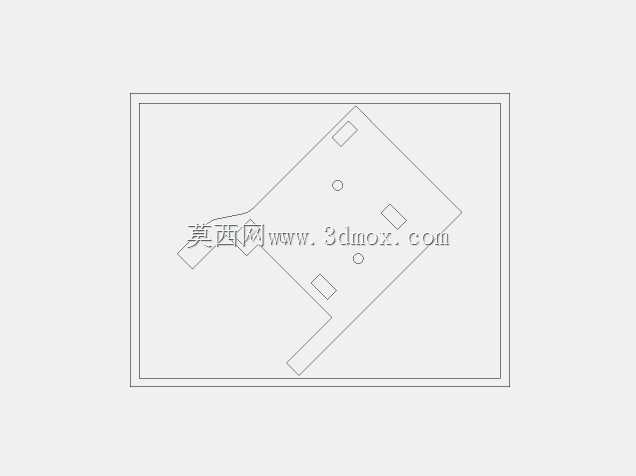

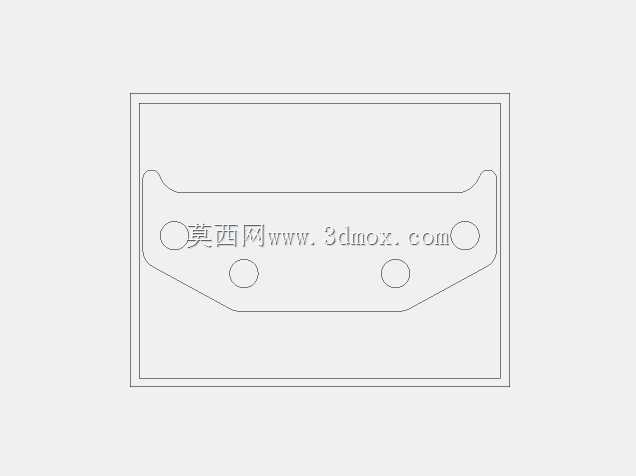

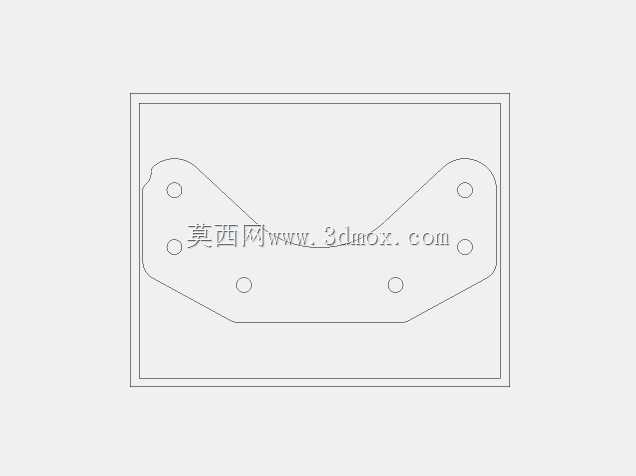

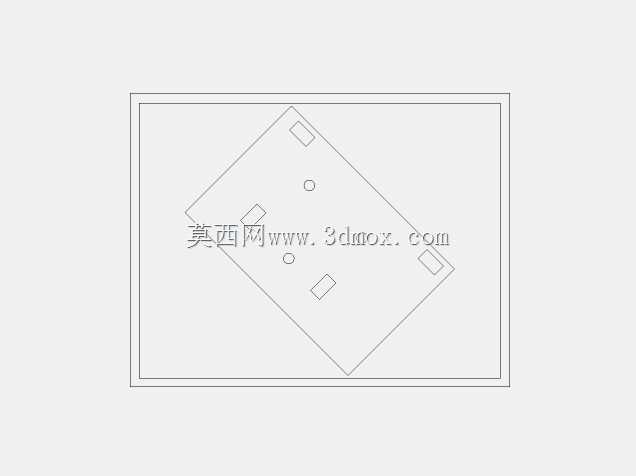

　　托架与车架侧的连接块采用焊接固定的连接形式，焊接位置经过了受力优化，所有焊缝均设计在受力传递的主路径上，避免焊缝承受剥离力，全部采用角焊缝满焊处理，焊后需要做去应力处理，防止焊接变形导致安装位偏移。安装时需要先将托架与发动机缸体通过螺栓预紧固定，再将托架下部的连接块与车架上的预装支座对位，确认周边管路、线束、转向部件均无干涉后，再完成连接块与车架的焊接作业，焊接过程中需要对发动机周边的橡胶件、油管做隔热防护，避免焊渣飞溅损坏部件。

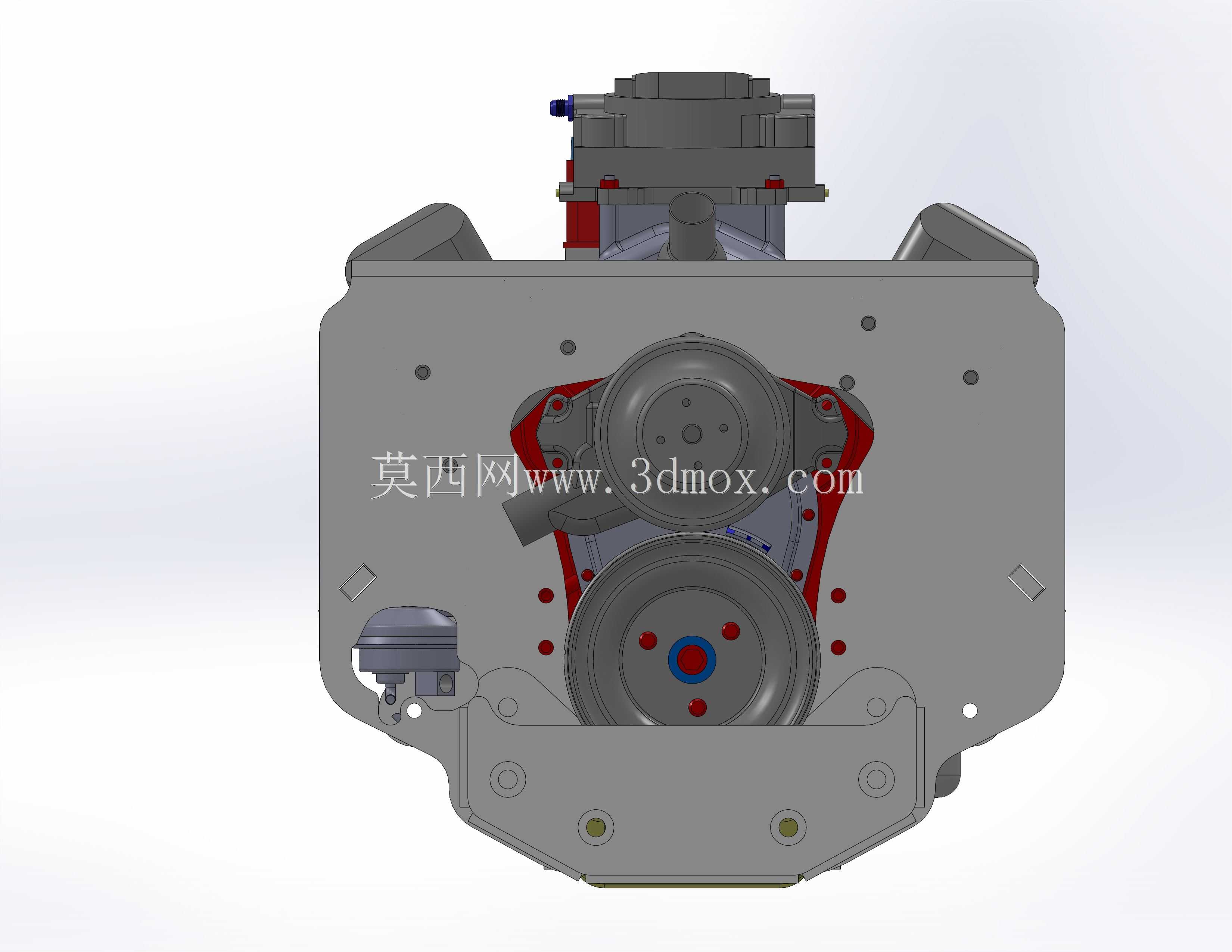

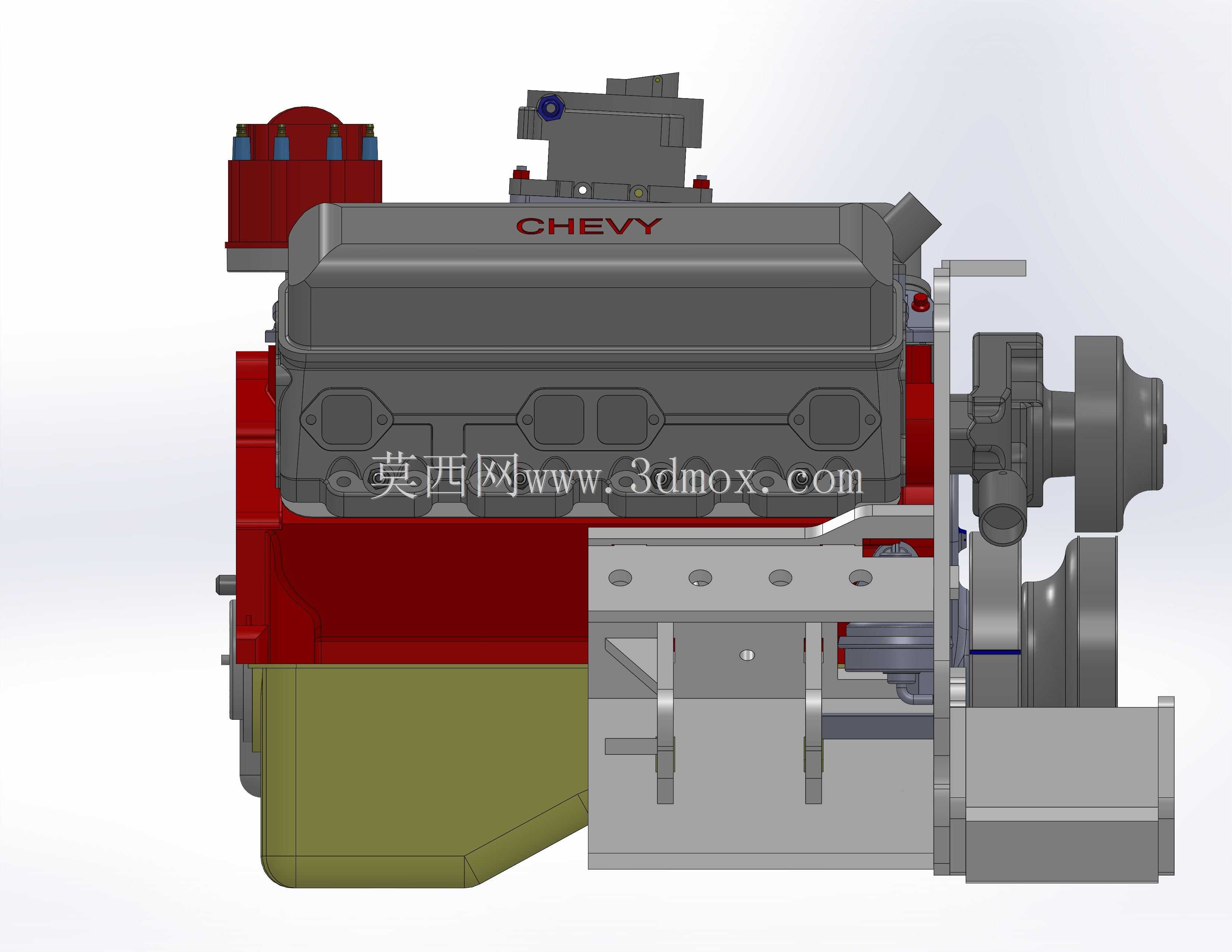

　　从安装边界来看，托架的上部轮廓完全避让了发动机的进气歧管、分电器、点火线束等部件，不会影响点火系统的检修与更换；下部裁切后的轮廓距离机械燃油泵的最小间隙保留了15mm以上，既能够给燃油泵的工作振动留出余量，也不会因为间隙过大导致托架对泵体的防护不足，同时还预留了燃油管的走管空间，油管可以沿着托架内侧的预留空位布置，通过管卡固定在托架预设的安装孔上，避免油管与运动部件、高温排气部件接触。托架的侧面还预留了发动机机脚的安装位，适配常见的聚氨酯改装机脚，能够有效过滤发动机运行振动传递到车架的幅度，提升驾乘质感的同时保证动力连接的刚性。

　　在实际改装场景中，这类定制化托架主要应用于老式美式车型的引擎换装、后驱改装车的动力升级作业，相比通用型可调托架，这种完全匹配特定机型的专用托架安装效率更高，不需要现场裁切、打孔调整，安装后的动力单元位置精度更高，能够保证传动轴的角度处于合理范围内，减少传动系统的振动与磨损。设计过程中还充分考虑了后期维护的便利性，托架的结构不会遮挡机油滤清器、油底壳放油螺丝的位置，日常保养更换机滤、排放机油不需要拆卸托架，大幅降低后期维护的工作量。所有安装孔的边缘都做了倒角处理，避免螺栓安装时刮伤螺纹，也减少应力集中导致的孔位开裂风险，板材的边缘全部做了钝化处理，没有尖锐毛刺，安装作业时不会划伤施工人员的手部，也不会割破周边的线束与胶管。
