重型承压设备安装固定支架结构设计

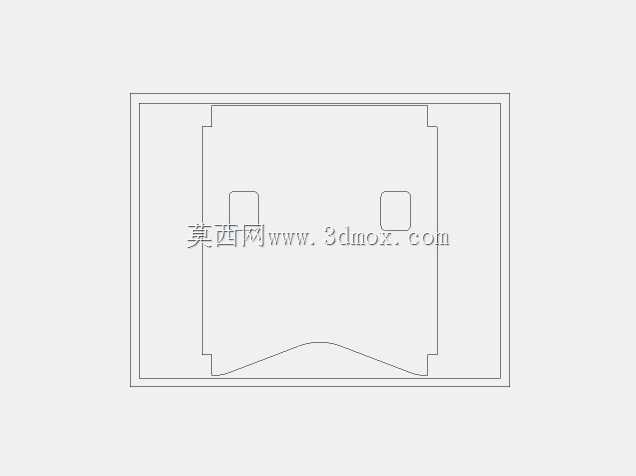

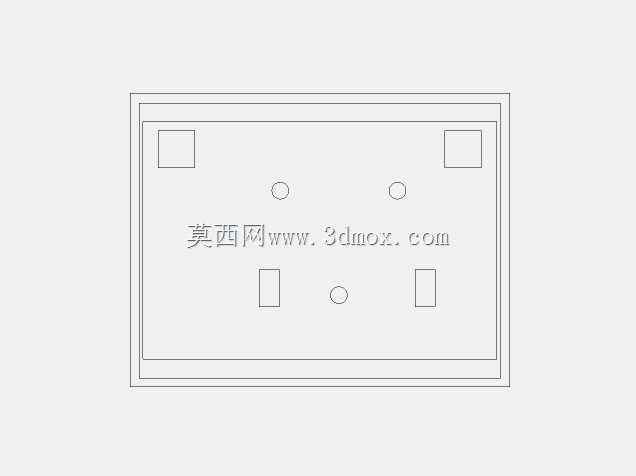

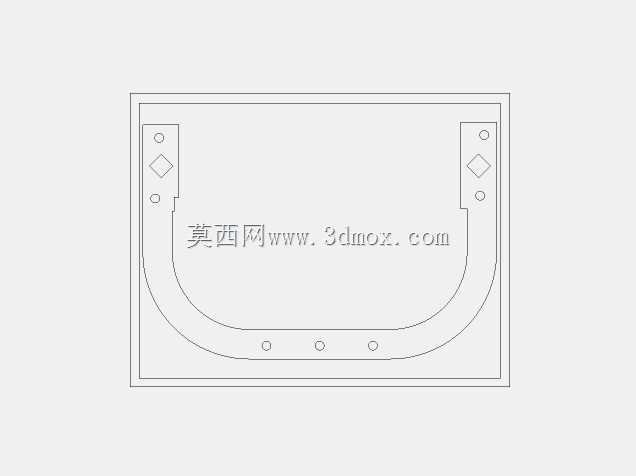

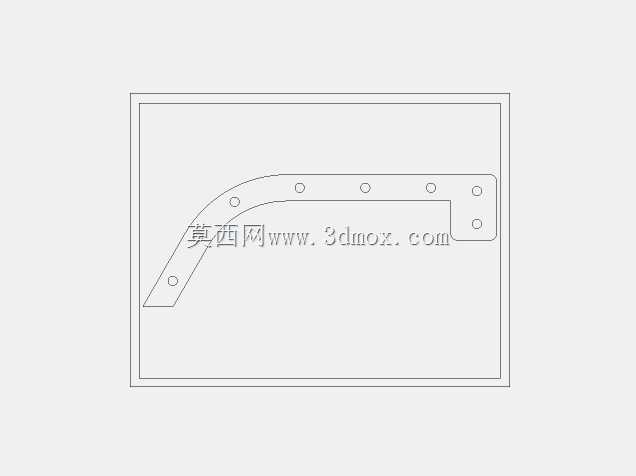

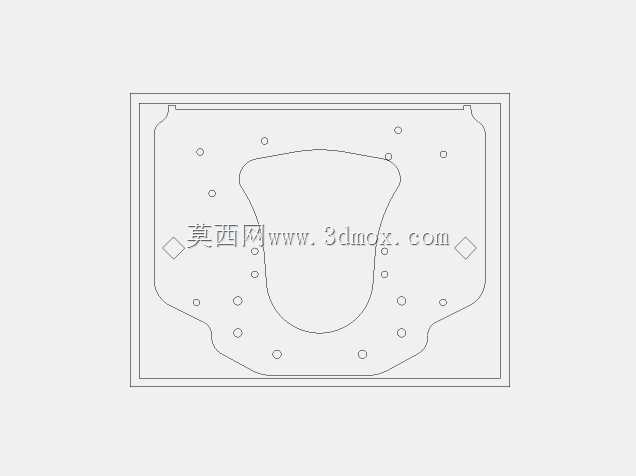

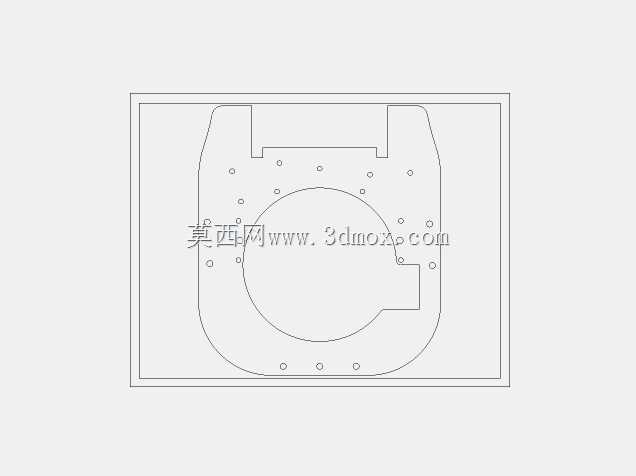

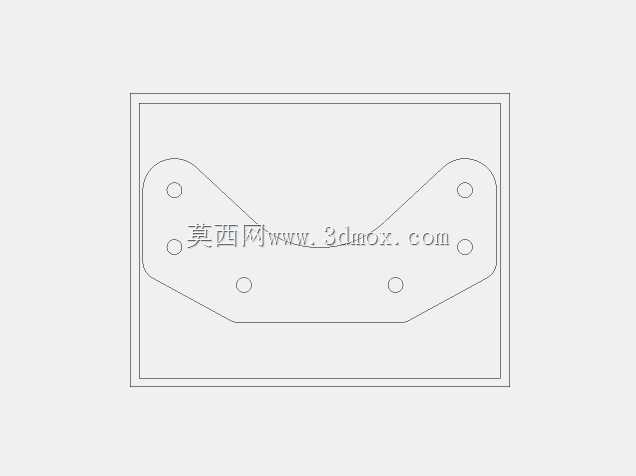

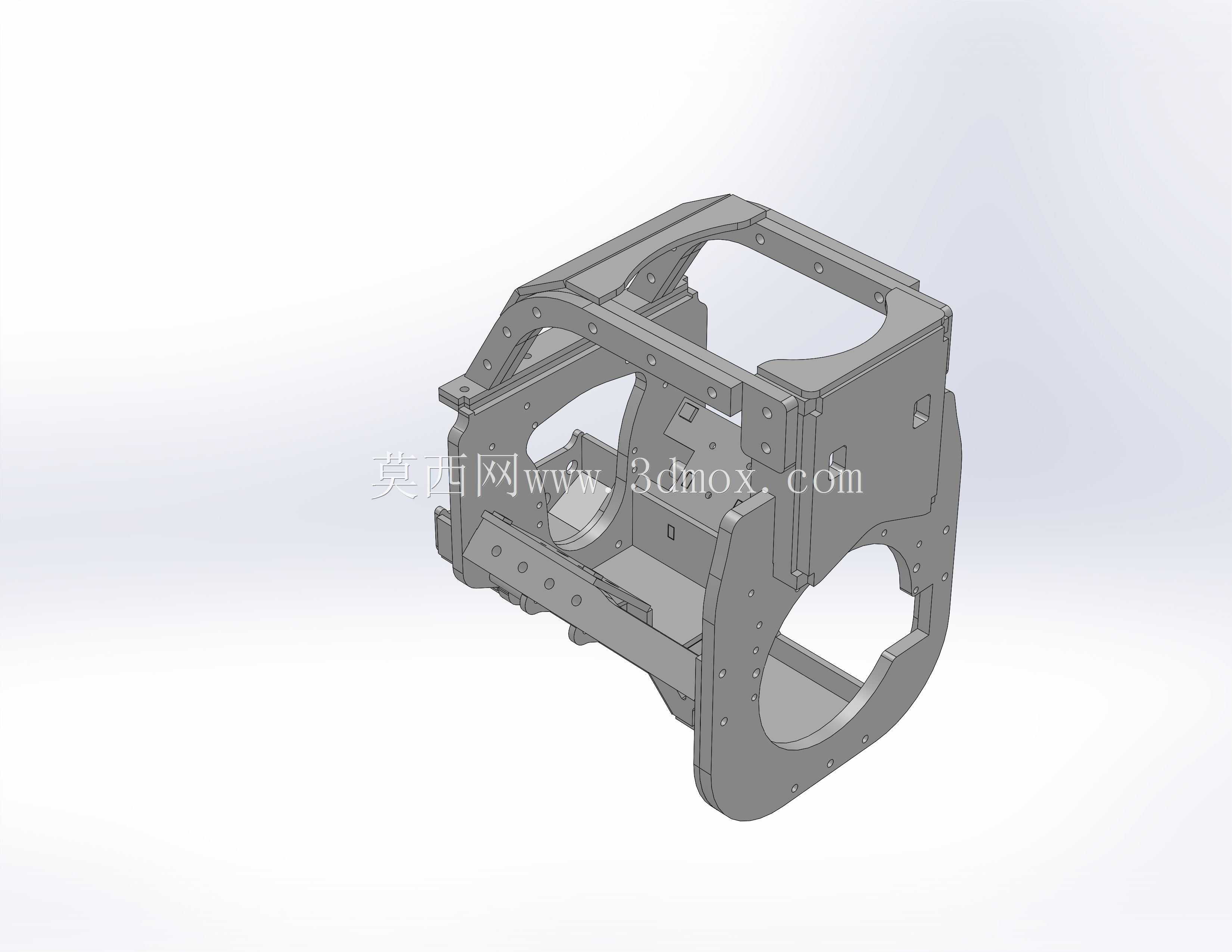

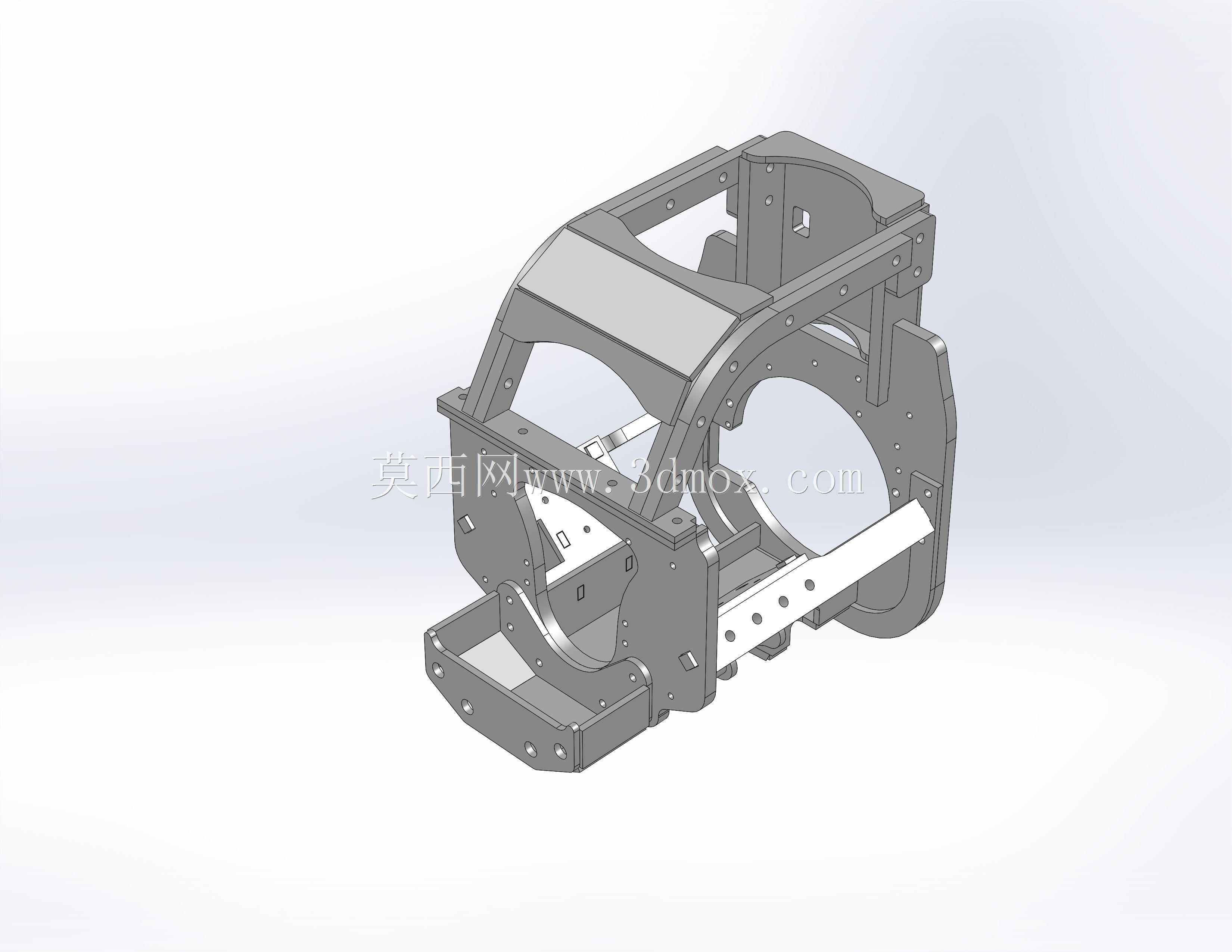

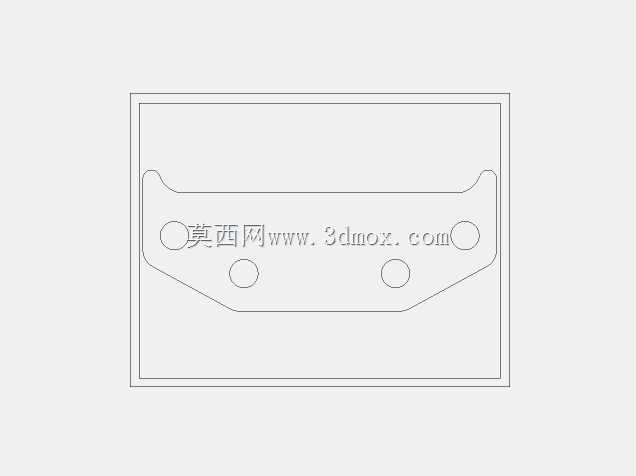

　　这款重型支撑支架的设计初衷，是面向需要承受极端压力载荷的设备安装场景，常见于大负载动力单元、重型执行机构的机架固定环节，在需要高刚性支撑、长期承受交变载荷的工业设备装配场景中，这类支架的结构可靠性直接决定整套设备的运行稳定性。从结构配置来看，支架设置了1英寸厚度的中间板、DP安装位与前板结构，相比常规同类型托架，其侧杆采用单根整料成型设计，光杆支撑结构从常规的4根层叠配置优化为2根1层压合结构，整体刚性冗余量远高于普通轻型支架，能够承受大负载下的结构形变，避免长期载荷作用下出现焊缝开裂、连接位错位的问题。

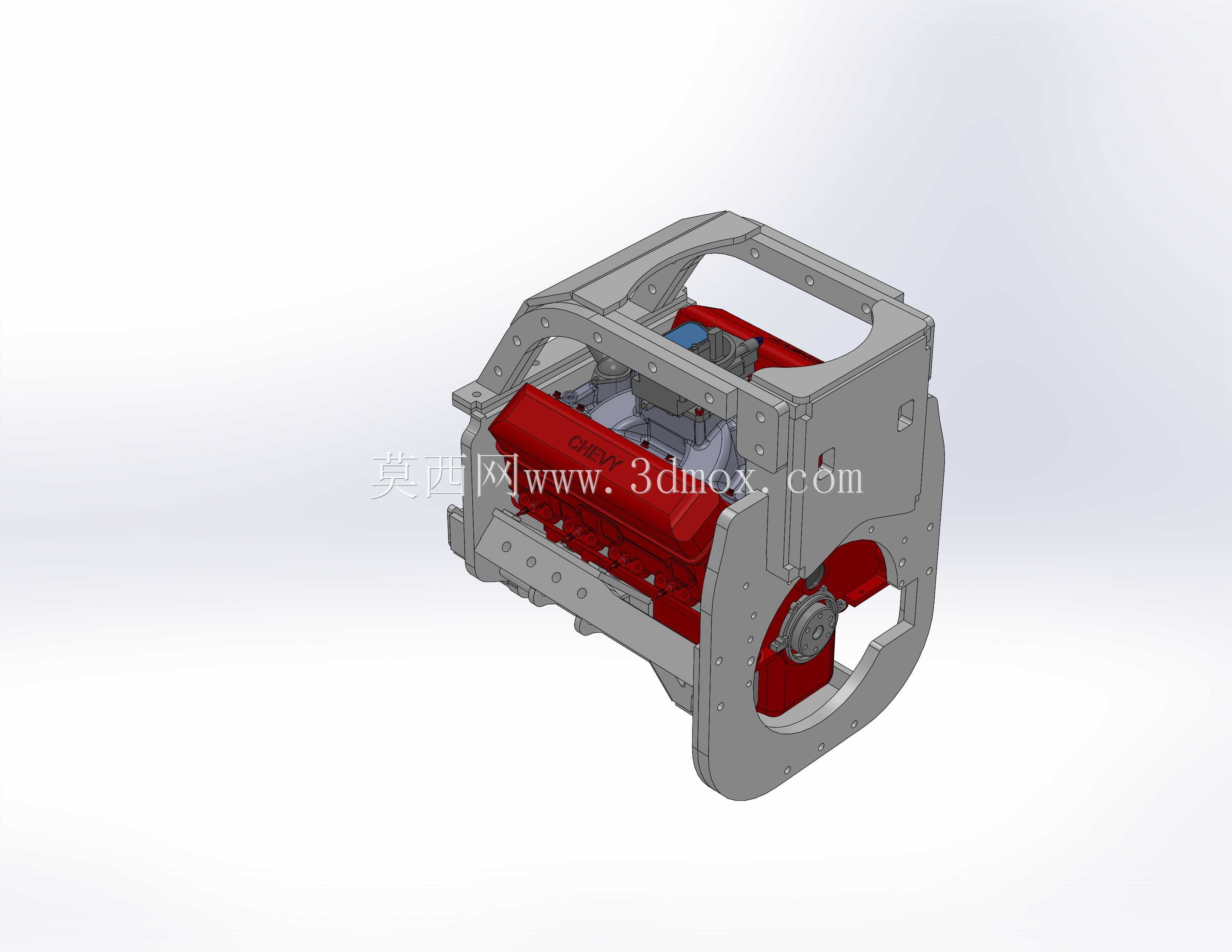

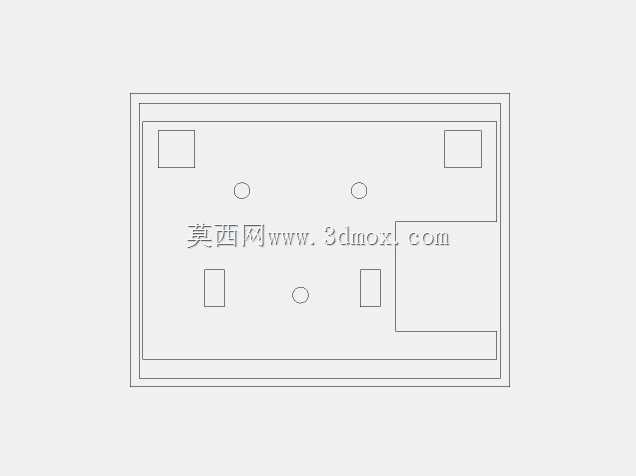

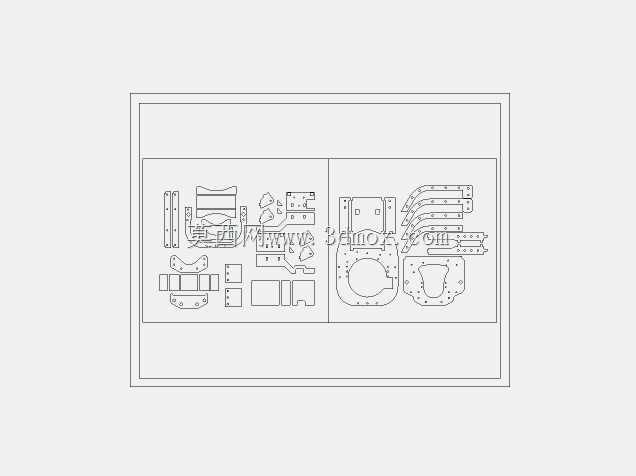

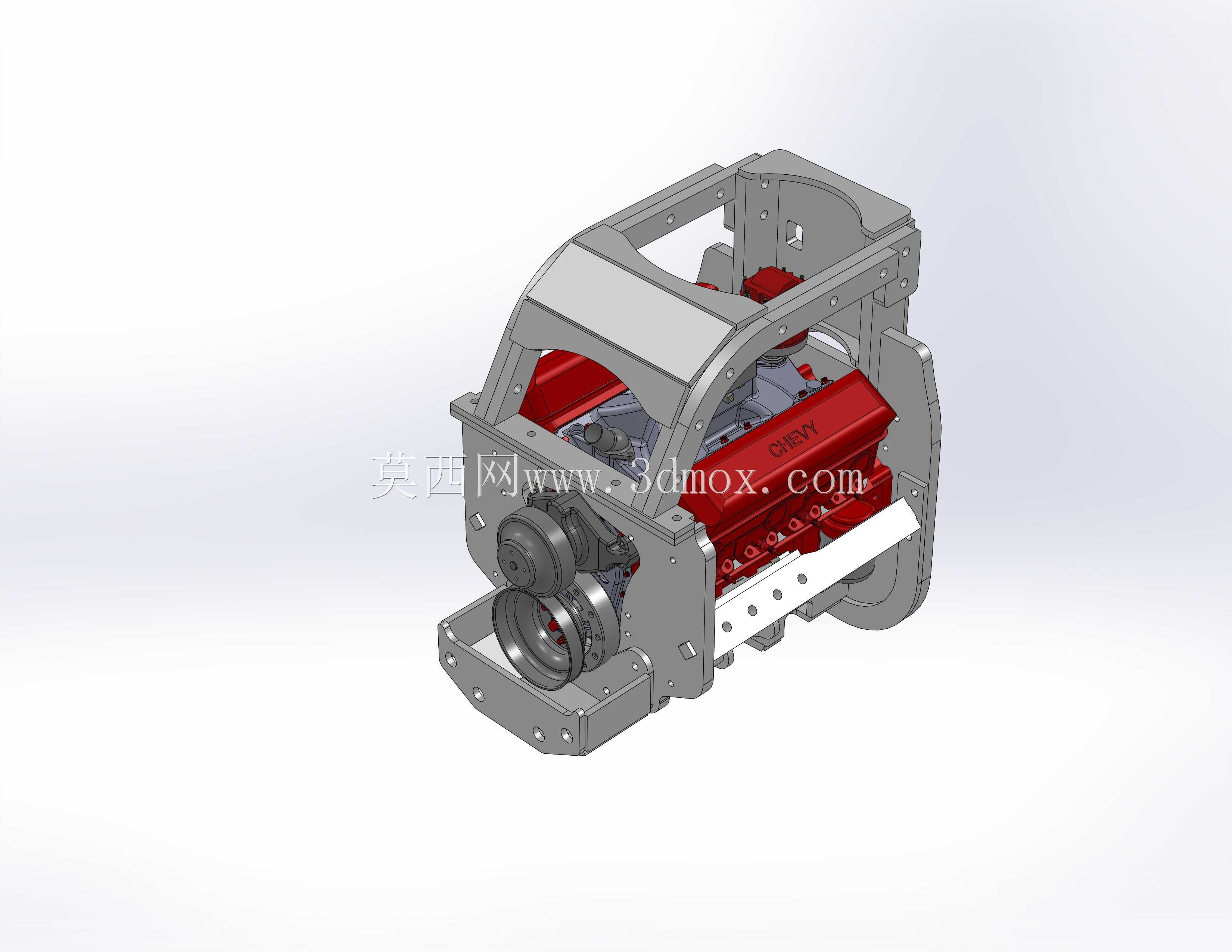

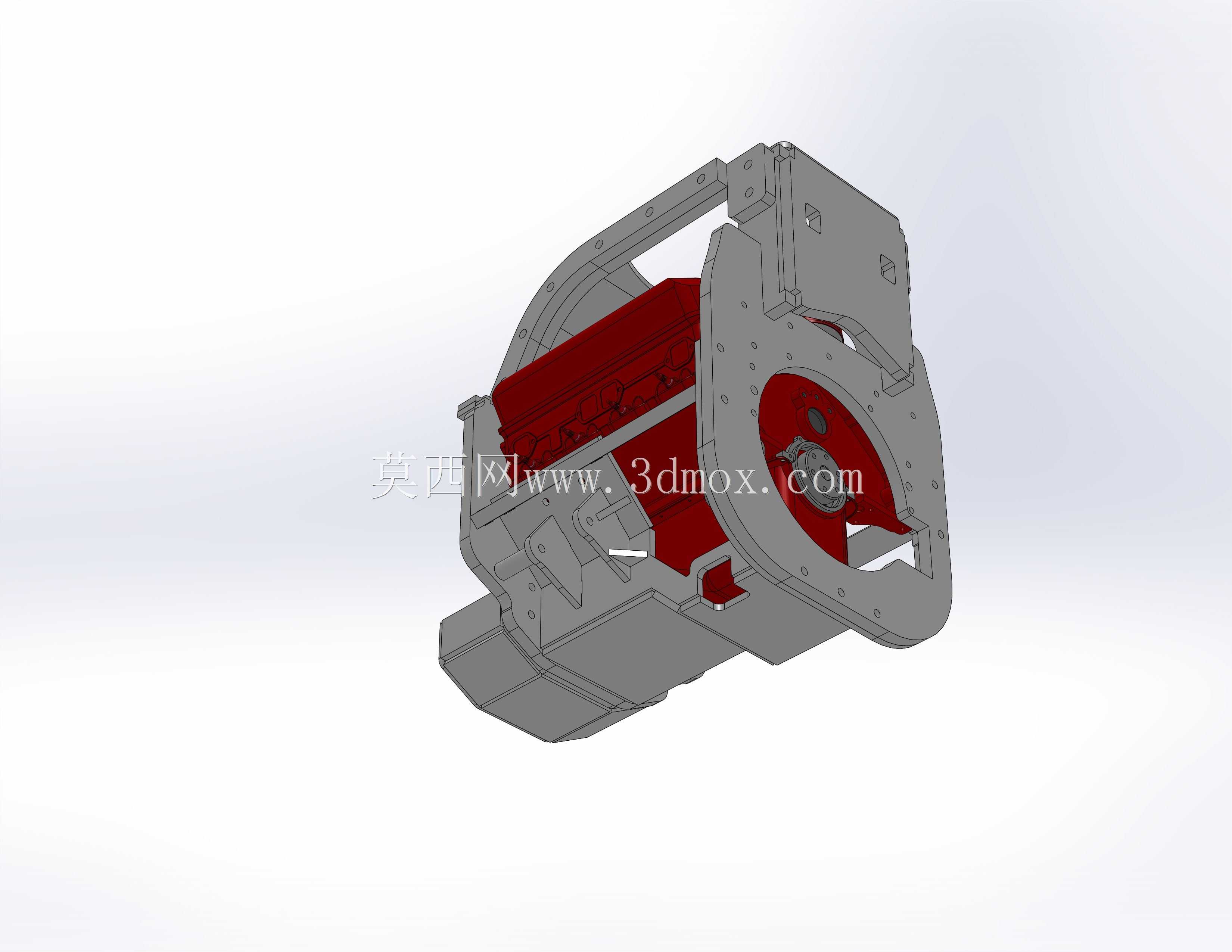

　　在实际加工适配环节，这类厚板结构的加工需要匹配对应的切割工艺参数，若采用激光切割工艺，厚板切割后的孔位边缘垂直度较好，后续仅需少量打磨即可满足装配公差要求；若采用等离子切割工艺，由于等离子切割的锥度特性与切割厚度直接相关，当孔尺寸与材料厚度比例接近1:1时，小孔的锥度偏差会直接影响紧固件的装配同轴度，因此设计阶段就预留了孔位二次清理、研磨的加工余量，避免加工后出现孔位错位、螺栓无法穿入的问题。从安装边界来看，支架的框架式结构预留了足够的内部容纳空间，能够适配对应尺寸的动力单元安装，侧面与端面的连接孔位采用等距排布设计，既可以适配标准规格的紧固件连接，也能根据实际安装需求在预留的平面区域补充加工安装孔，不会破坏支架的整体受力结构。

　　从受力设计逻辑来看，整料侧杆的设计减少了多根杆件拼接带来的焊缝应力集中点，厚板中间板作为主要承载面，能够将设备的重量均匀分散到两侧的支撑框架上，前板结构既起到前端限位的作用，也能为前端外接部件提供安装基准面。在实际选型使用时，这类重型支架虽然整体重量更大、材料成本更高，但在大负载、高振动的安装场景下，其结构稳定性远优于轻型拼接支架，能够避免长期运行过程中支架形变导致的设备移位、传动部件同轴度偏差等问题。需要注意的是，由于板材厚度较大，焊接装配时需要采用对应的厚板焊接工艺，保证焊缝熔深满足强度要求，避免焊接缺陷导致的结构失效；安装时需要保证支架底部安装面的平面度，若安装基面存在倾斜，厚板结构的刚性会将安装应力直接传递到连接部位，长期运行可能出现连接螺栓疲劳断裂的问题。

　　在三维建模过程中，这类厚板支架的建模需要重点关注板材折弯的内R角参数、孔位的边距要求，以及焊接部位的焊道预留间隙，避免建模时忽略加工工艺限制，导致生产出的零件无法满足装配要求。同时框架结构的干涉检查需要覆盖内部安装设备的全行程运动范围，预留足够的装配操作空间，避免设备安装后出现部件与支架干涉的问题。对于需要承受冲击载荷的使用场景，还可以在支架的对应连接部位增加加强筋结构，进一步提升局部的抗形变能力，不过这款基础款支架的结构强度已经能够覆盖绝大多数常规重型设备的安装需求，仅在极端冲击场景下需要额外做结构加强。
