DFC-2D混合支架结构设计方案

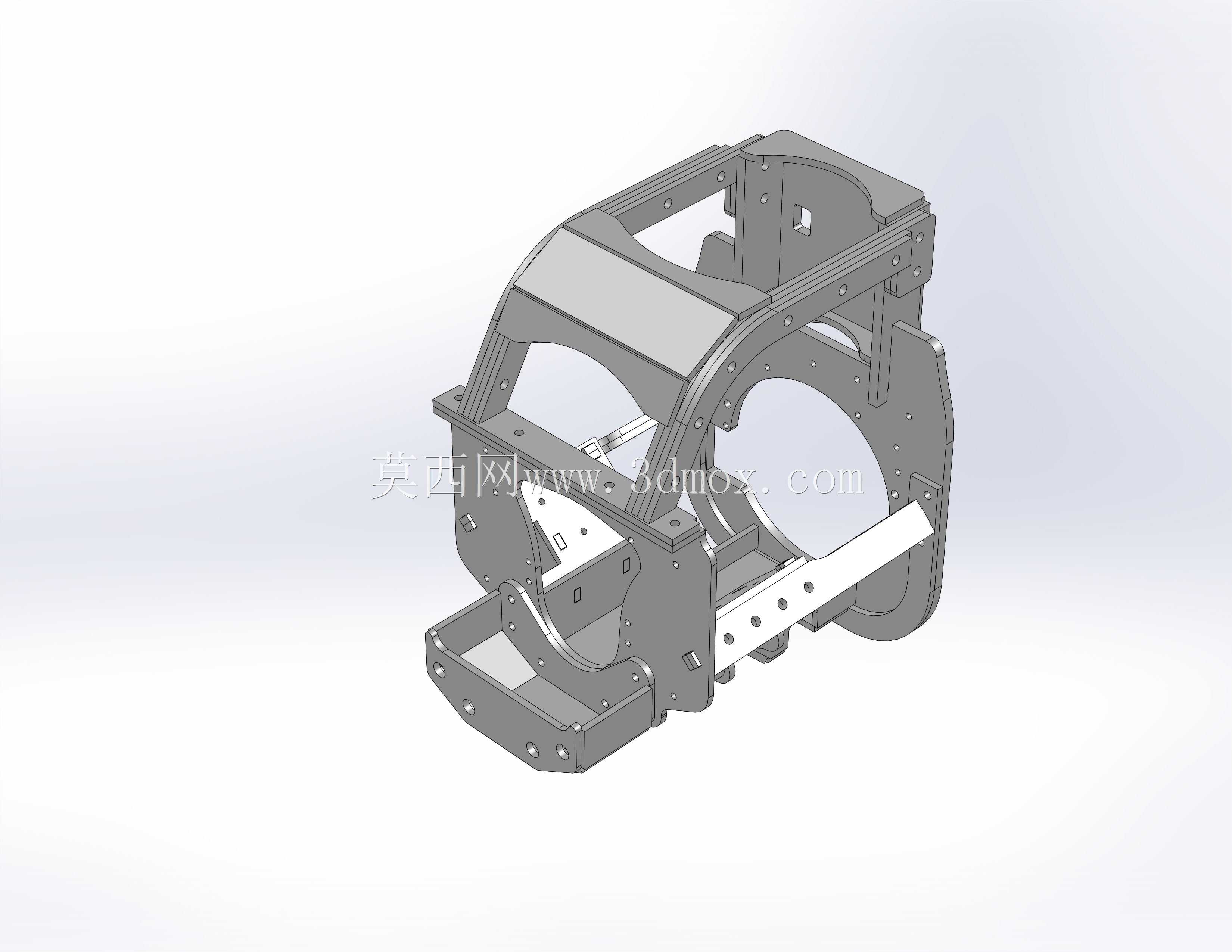

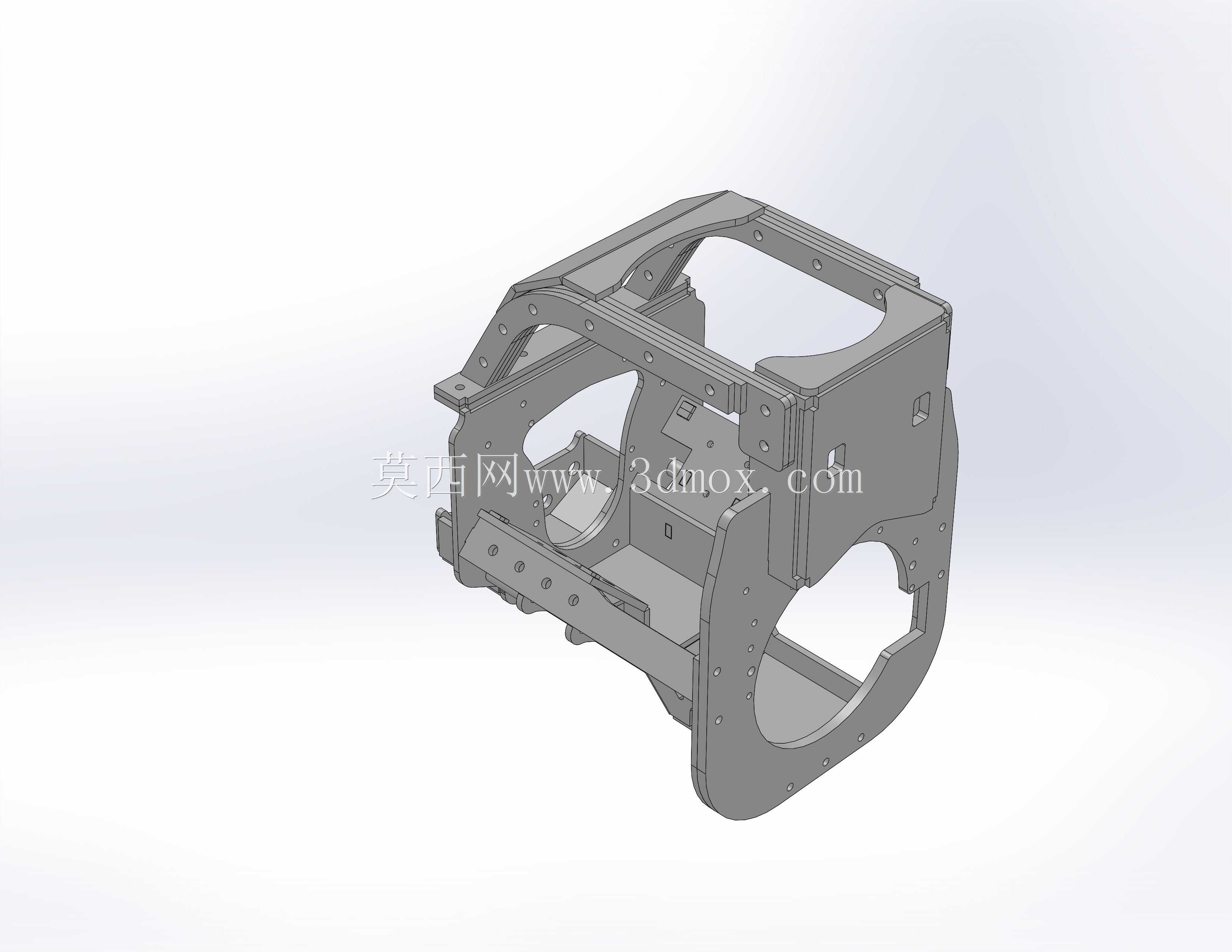

　　这款DFC-2D混合支架在通讯设备配套安装场景中，主要承担核心功能模块的承载、定位与防护作用，常见于户外通讯基站、车载通讯终端、工业现场通讯节点的内部组件装配环节，用来替代原有同系列DFC-2B支架的部分应用场景，适配对中间防护结构有差异化需求的安装工况。从结构设计逻辑来看，这款支架采用框架式笼型承载思路，主体承力框架采用一体化弯折成型的金属结构，整体轮廓围绕所承载的功能模块外形做适配性包覆，既能够控制整体安装占用空间，也能在设备受到侧向冲击、振动时，通过框架的形变吸能保护内部核心元器件。中间板与分配器保护部分的结构设计，重点考虑了与防火墙类安装基面的接触适配性，接触点位做了局部加厚与平面度公差控制，

　　避免安装后出现应力集中导致的接触面变形、密封失效问题。在材料适配层面，这款支架没有限定单一加工材料，常规工况下可采用与同系列支架一致的金属板材加工，若应用在对重量有严格要求的场景，也可替换为轻量化高强度材料，材料厚度的选择需要匹配加工工艺特性：如果采用激光切割下料，材料厚度可根据承载需求灵活选择；如果采用等离子切割工艺，需要严格遵循孔尺寸与材料厚度至少1:1的比例设计规则，孔径越小则对应的孔壁锥度控制要求越高，避免加工后孔位尺寸超差无法满足装配需求。支架的安装边界设计充分考虑了现场装配的容错空间，前端预留了多组可调安装位，侧面设置了长条型调节孔，允许装配时根据相邻组件的实际位置做小范围的位置调整，不需要额外加工修配即可完成对位。

　　和同系列其他型号支架相比，这款支架的中间防护结构做了针对性优化，分配器保护部分的包覆范围更大，能够避免布线过程中线路剐蹭分配器接线端，也能阻挡外部灰尘、飞溅碎屑直接接触分配器的连接点位，降低通讯链路接触不良的故障概率。在焊接装配环节，这款支架的拼接点位全部设置在框架的非承力棱边上，焊接位置做了让位缺口设计，焊接后不需要对主安装面做二次打磨处理即可满足平面度要求，和常规块式焊接支架的加工流程一致，不需要调整现有焊接工装即可完成批量加工。针对后期维护需求，支架的前部预留了足够的操作空间，不需要完全拆除支架即可完成内部模块的接线、调试与零部件更换，日常巡检时可以直接通过框架的镂空位置观察内部组件的运行状态，减少维护时的拆装工作量。

　　支架的整体受力路径经过优化，外部载荷通过两侧的主承力梁传递到安装基面，中间板部分不承担主承载载荷，仅起到防护与辅助定位的作用，即使中间板出现局部形变，也不会影响整体的安装定位精度，大幅提升了复杂工况下的结构可靠性。在安装孔位设计上，所有固定孔的位置都和同系列DFC-2B支架保持一致的安装尺寸，现场替换时不需要重新在安装基面上打孔，直接替换原有支架即可完成升级，降低了存量设备改造的施工成本与工作量。针对布线需求，支架下部设置了一排规整的走线孔位，每个孔位都做了圆角钝化处理，避免穿线时划伤线缆绝缘层，孔位间距按照常规通讯线缆的布线间距设计，能够避免多根线缆堆叠导致的散热不畅问题。
