DFC-2E加厚支架动力安装框架结构

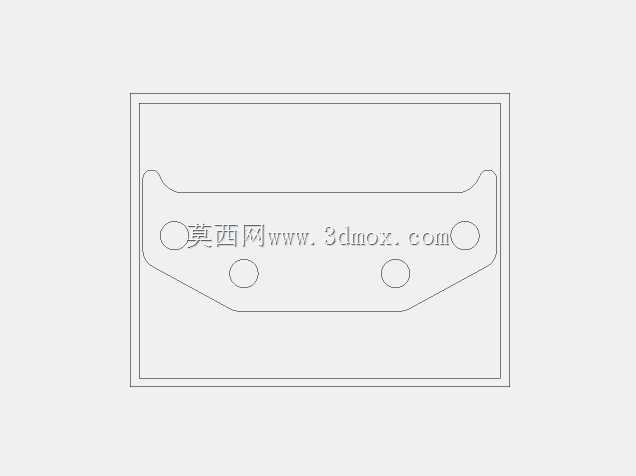

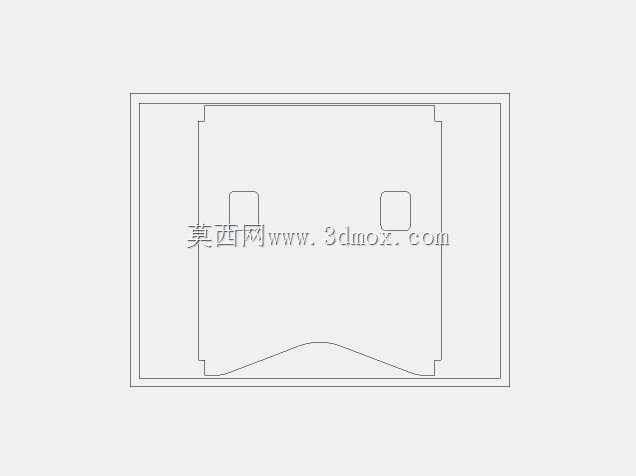

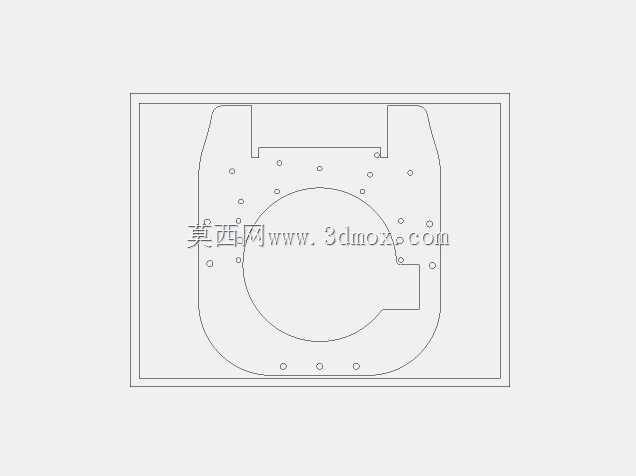

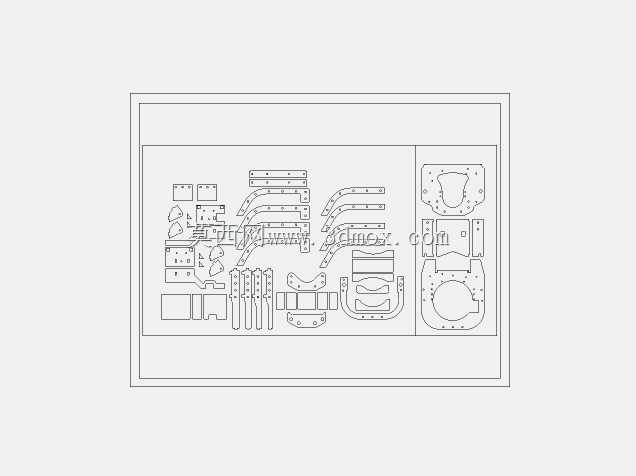

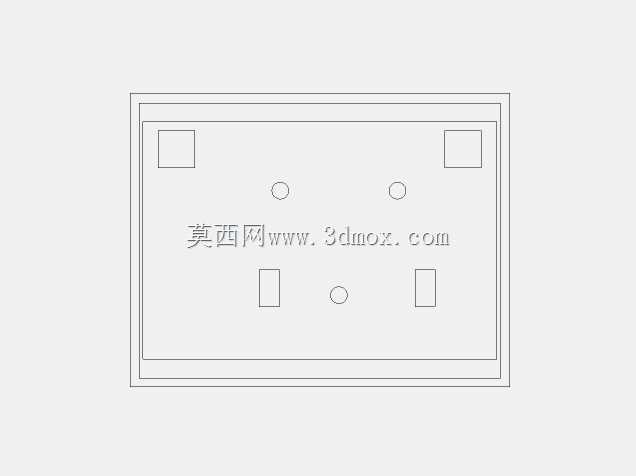

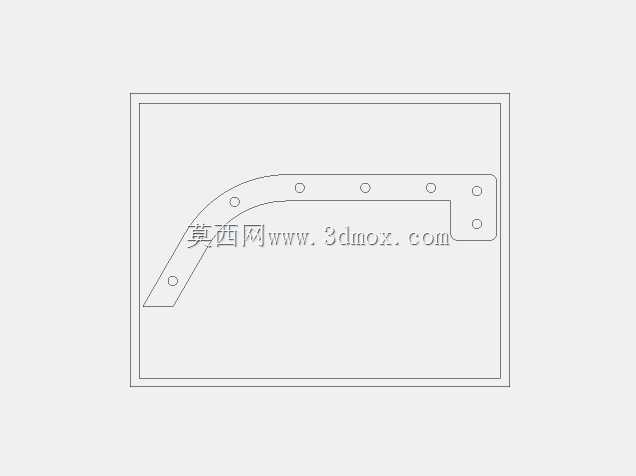

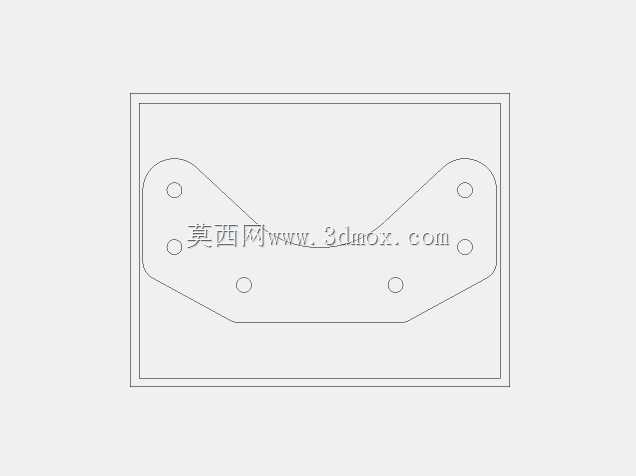

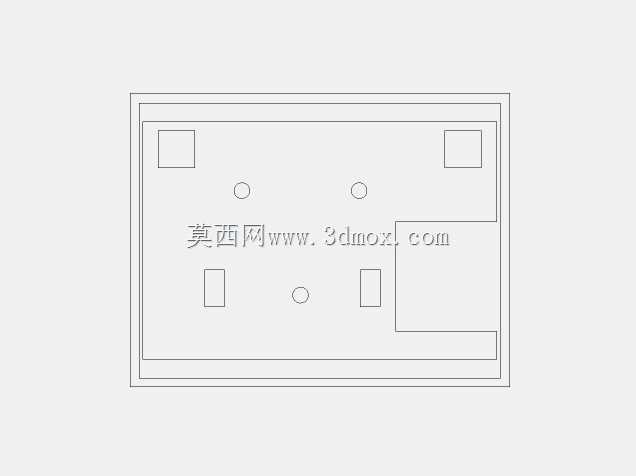

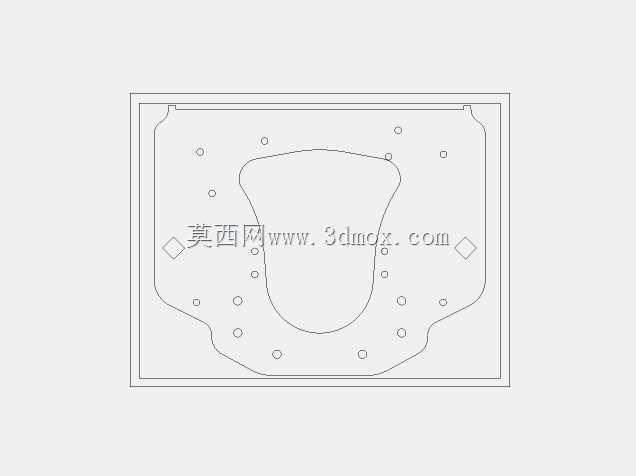

　　这款结构件主要面向小型动力单元的集成安装场景，常见于便携作业设备、小型移动动力站的动力舱搭建环节，用来给内燃动力模块、传动组件提供稳定的承载基准，同时预留足够的检修与管线排布空间。从结构设计逻辑来看，它在同系列前代结构的基础上调整了支架的板材厚度，中间板、DP板与前板统一采用5/8英寸厚度的板材加工，整体抗形变能力比薄款支架有明显提升，能够承受动力运行过程中产生的持续振动，避免长期使用后出现支架焊缝开裂、安装位偏移的问题。设计时特意考虑了不同切割工艺的加工适配性，不管是采用激光切割还是等离子切割下料，都预留了足够的工艺余量，因为等离子切割的孔位会存在一定锥度，当板厚较大时，小孔的锥度影响会更明显，

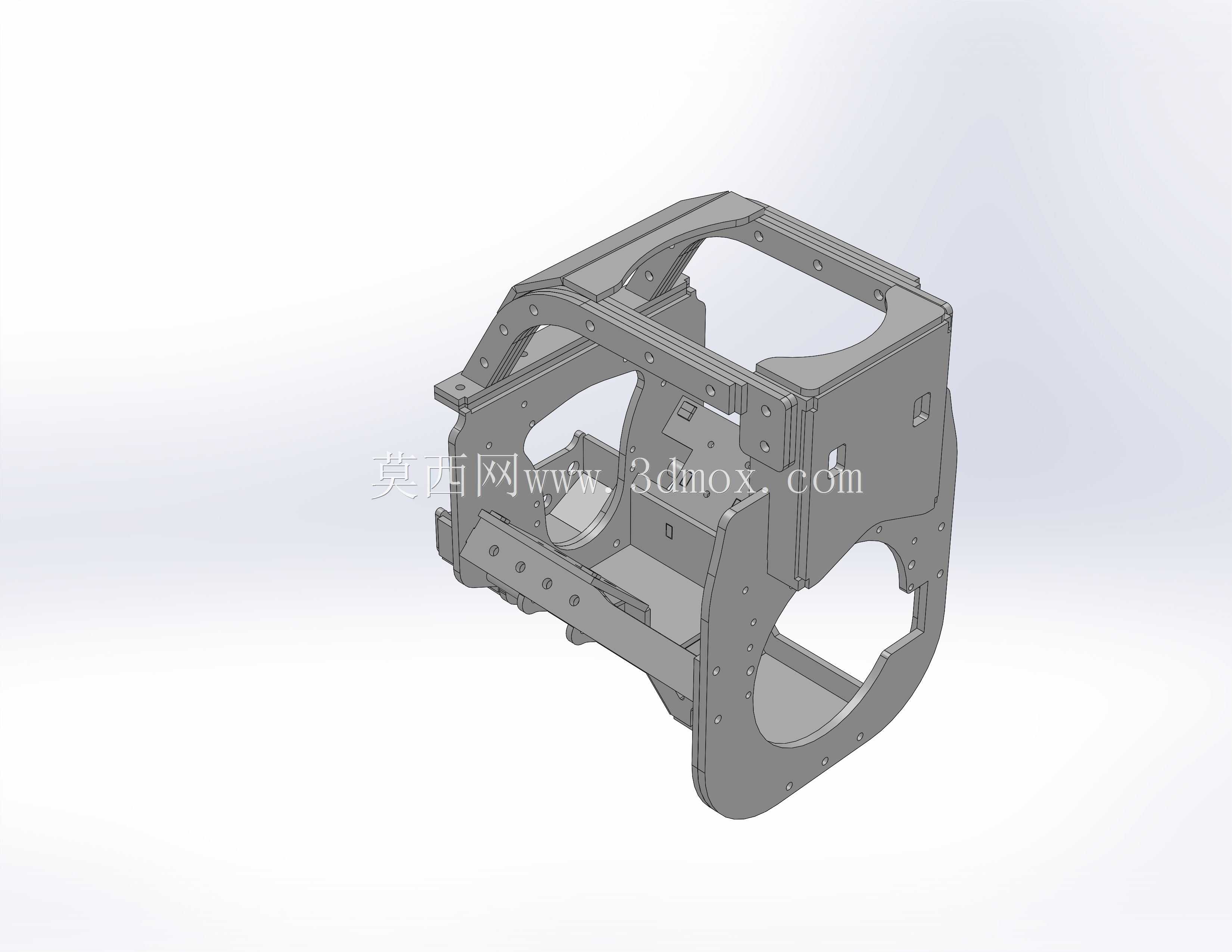

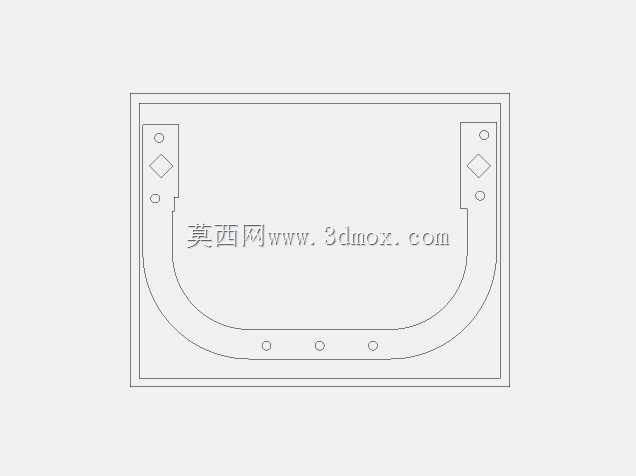

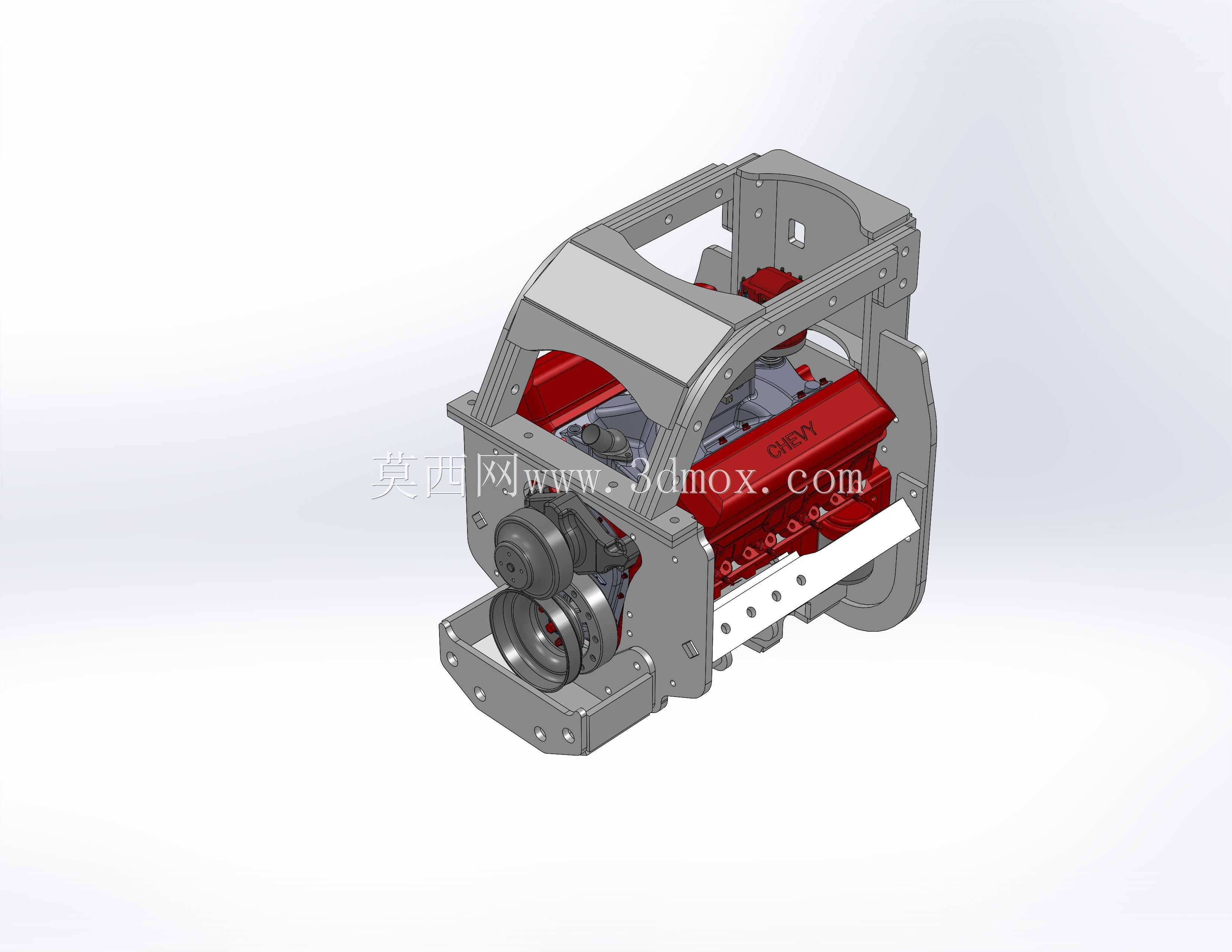

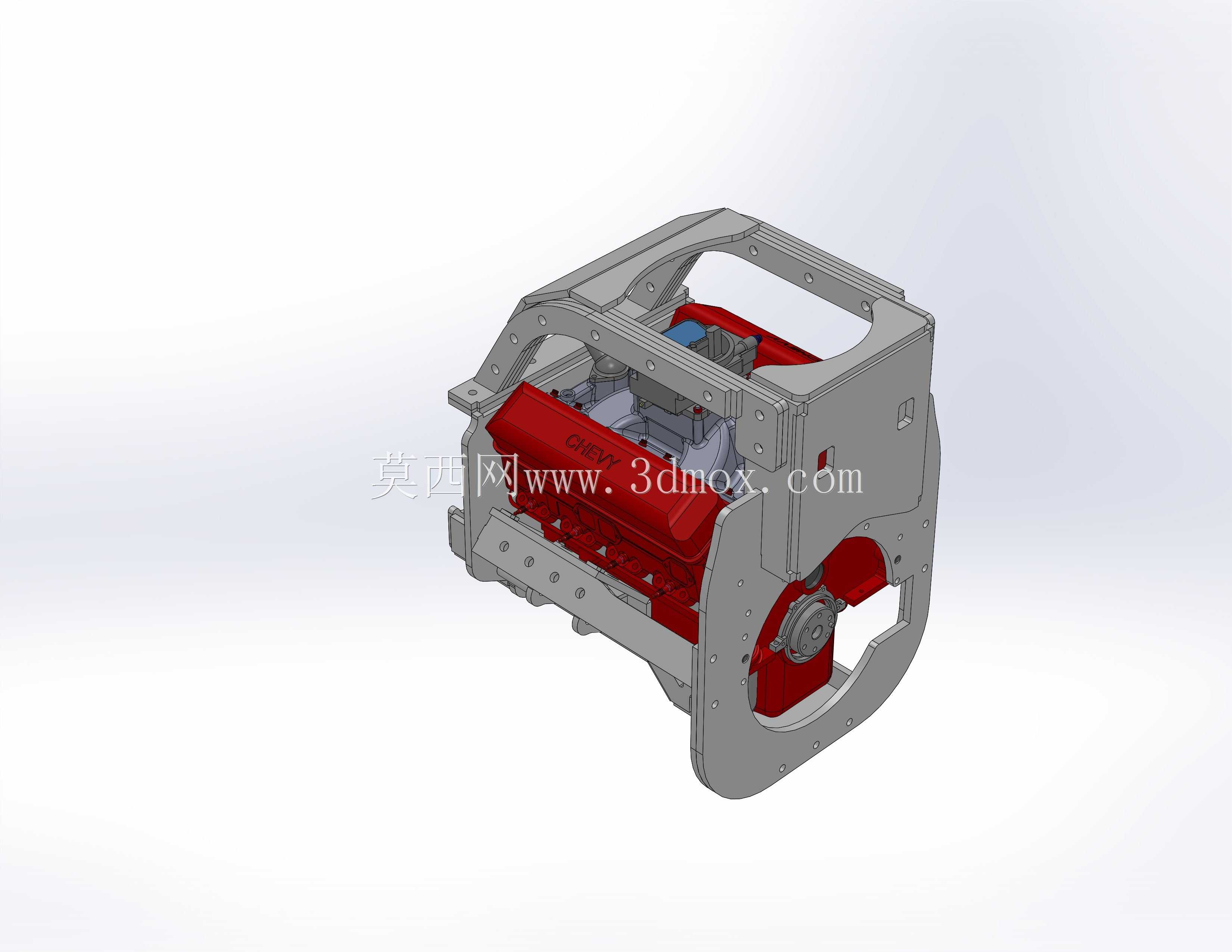

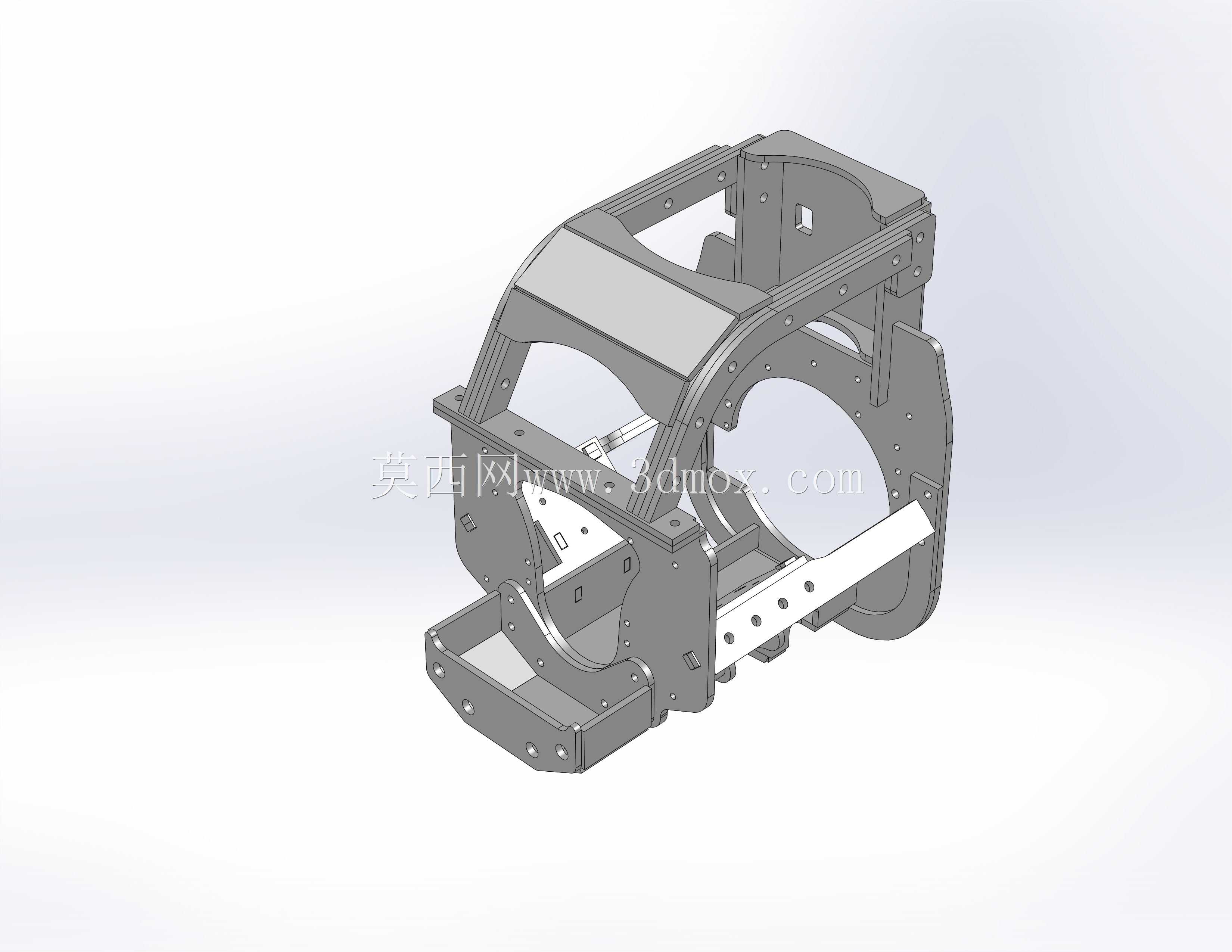

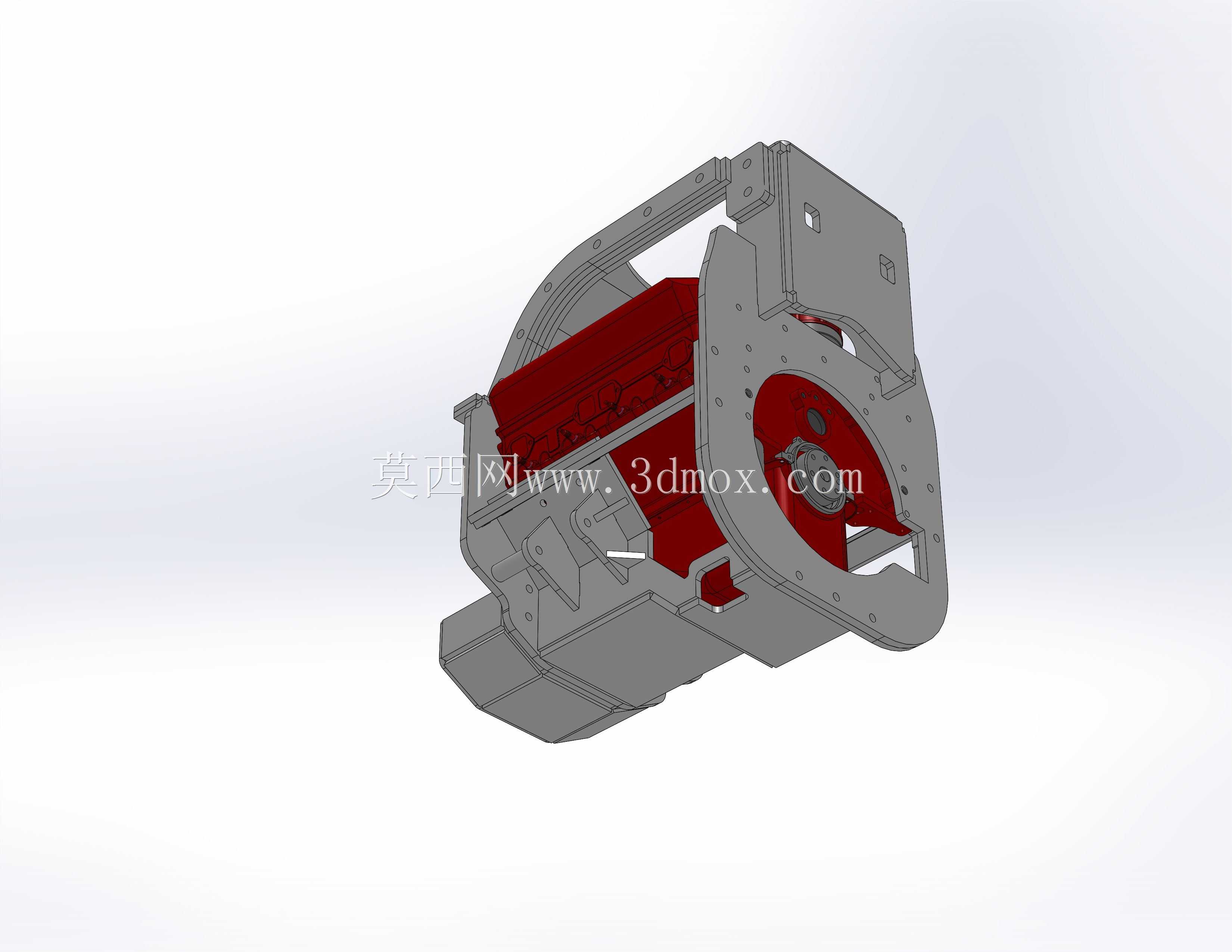

　　所以设计阶段就把孔位尺寸与板厚的比例控制在至少1:1的范围，减少后续装配时的修配工作量，现场装配时仅需要对个别孔位做轻微打磨清理，就能让所有零件顺利对位，不需要额外做大量的二次加工。整个框架采用框式笼型结构，外侧的折弯支架形成连续的承载边框，前后端预留了传动轮系的安装避让空间，红色的动力安装位设置了多点固定凸台，能够把动力模块的载荷均匀分散到整个框架上，避免局部应力集中。框架底部设计了带安装孔的固定支脚，支脚的孔位间距符合通用小型动力单元的安装标准，可以直接固定在设备底盘或者移动机架上，不需要额外做转接板。框架上部的镂空区域一方面是为了减轻整体重量，另一方面是给动力模块的散热、燃油管线、控制线路的排布留出通道，

　　不会出现管线被结构件挤压磨损的问题。在安装边界上，框架的整体外轮廓尺寸控制得非常紧凑，内部的安装腔尺寸刚好匹配对应规格的动力模块，不会浪费多余的安装空间，同时框架外侧没有突出的尖锐结构，在设备内部装配时不会和周边的覆盖件、油箱等部件产生干涉。和同系列薄款支架相比，这款加厚结构的抗冲击性能更好，适合在作业振动更大、移动频率更高的设备上使用，虽然整体重量略有增加，但换来的结构可靠性提升，能够大幅降低后期的维护频次，减少因为支架变形导致的动力对位不准、传动带异常磨损等故障。实际装配过程中，框架的各个拼接边都预留了焊接定位止口，现场组焊时不需要做复杂的工装定位，就能保证各个安装面的平面度与位置度，

　　焊接完成后安装面的形位公差能够满足动力组件的装配要求，不需要再对安装面做二次铣削加工，有效缩短了生产加工的周期。框架侧面预留的多个小孔位，既可以用来固定线束卡扣、燃油管夹，也可以作为辅助吊点，在动力总成整体吊装时使用，不需要额外焊接吊耳，简化了总装的工序。
